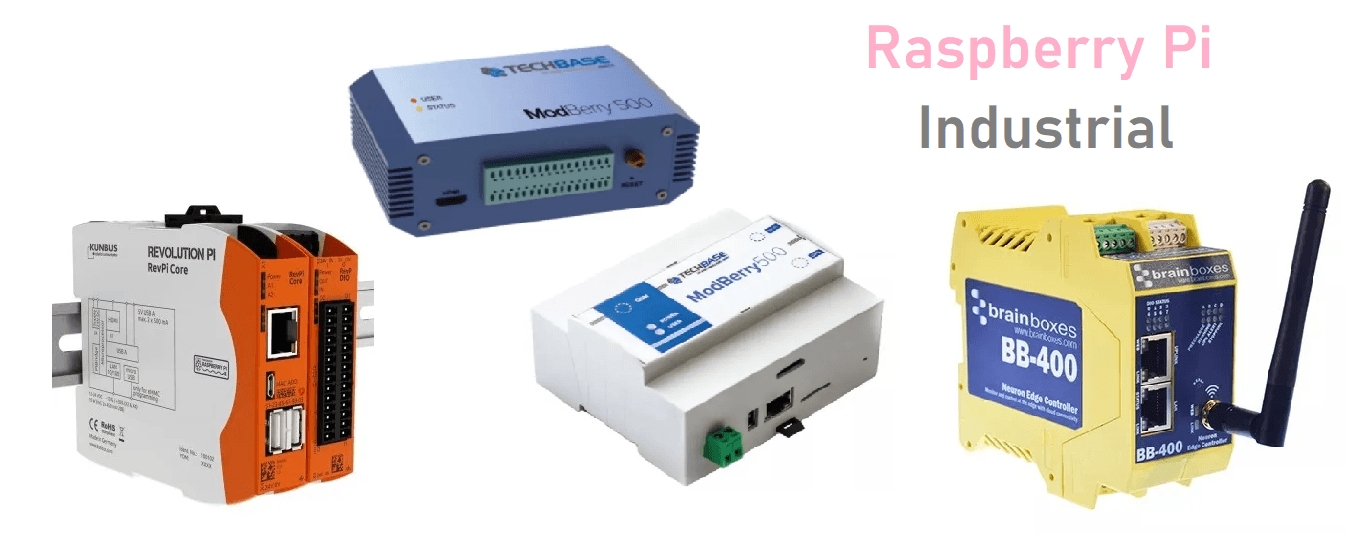

Продукты на базе вычислительного модуля Raspberry Pi
Вычислительные модули Raspberry Pi (Compute Module) давно переросли статус исключительно любительских платформ для домашних DIY-проектов. Сегодня они представляют собой серьезное решение для промышленного сектора, предлагая гибкий форм-фактор, гарантированную доступность компонентов на протяжении многих лет и расширенный температурный диапазон. Встроенная память eMMC, поддержка промышленных интерфейсов (RS-485, CAN, Ethernet) и возможность интеграции в стандартные DIN-рейки делают их идеальной базой для создания надежных систем автоматизации, IoT-шлюзов и периферийных вычислительных устройств. Ниже представлен обзор готовых промышленных решений на базе данных модулей.
Преимущества вычислительного модуля Raspberry Pi
- Гибкий форм-фактор: возможность интеграции в собственные печатные платы или использования готовых промышленных несущих плат.
- Гарантированная доступность: длительный жизненный цикл компонентов (до 2026 года и более для промышленных линеек).
- Промышленный температурный диапазон: стабильная работа в экстремальных условиях.
- Встроенная флеш-память eMMC: повышенная надежность хранения данных по сравнению с картами microSD.
- Широкие возможности расширения: поддержка Ethernet, UART, USB 2.0/3.0, а также интерфейсов ввода-вывода: I2C, SPI, I2S, GPIO и др.
- Относительно низкая стоимость: экономическая эффективность при массовом внедрении.
Перед использованием в собственном продукте рекомендуется подробно ознакомиться со всеми техническими характеристиками, преимуществами и ограничениями выбранной модификации вычислительного модуля.
Обзор промышленных решений

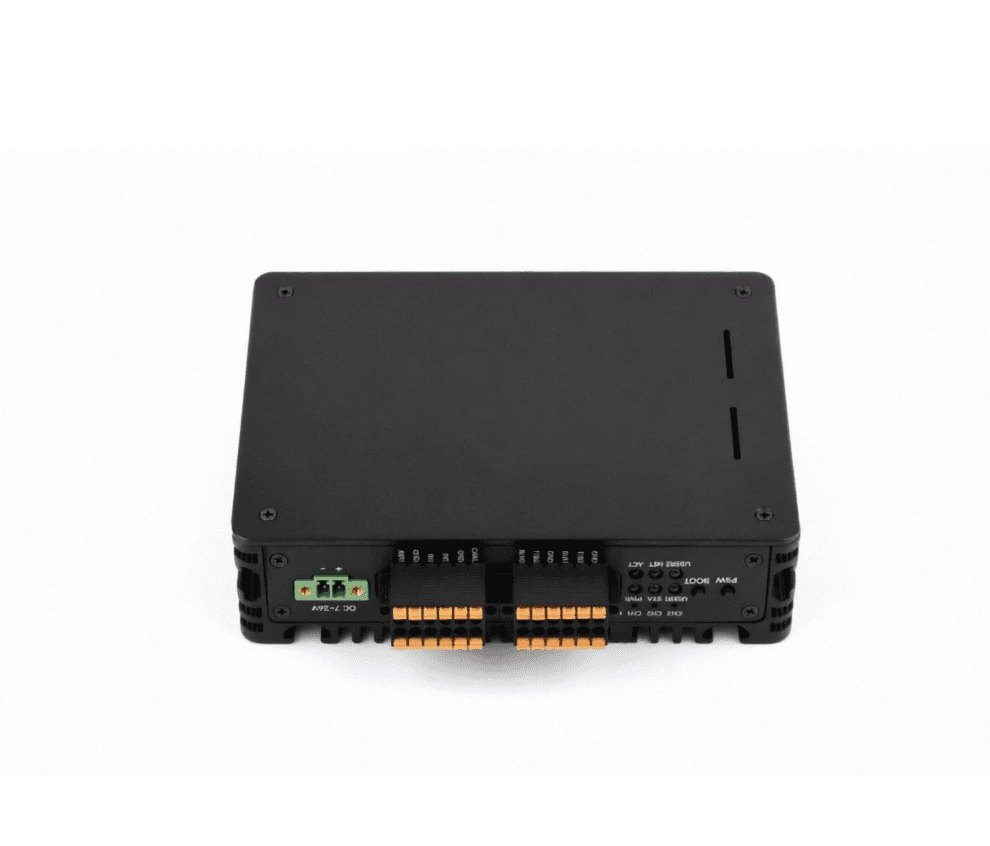

1. Waveshare CM5 HMI Box A (промышленный компьютер с HMI-интерфейсом)
Промышленный компьютер на базе вычислительного модуля Raspberry Pi Compute Module 5 (приобретается отдельно). Устройство оснащено алюминиевым корпусом для эффективного теплоотвода и поддерживает крепление на DIN-рейку или по стандарту VESA. Среди ключевых особенностей: гигабитный порт Ethernet, слот M.2 M KEY для NVMe-накопителей, слот M.2 B KEY для модемов 4G/5G, а также расширенные интерфейсы связи, включая четыре порта RS-485 (в версии Box A), CAN, цифровые и аналоговые входы. Поддерживается питание от широкого диапазона напряжений (7–36 В) и функция защиты от потери питания.

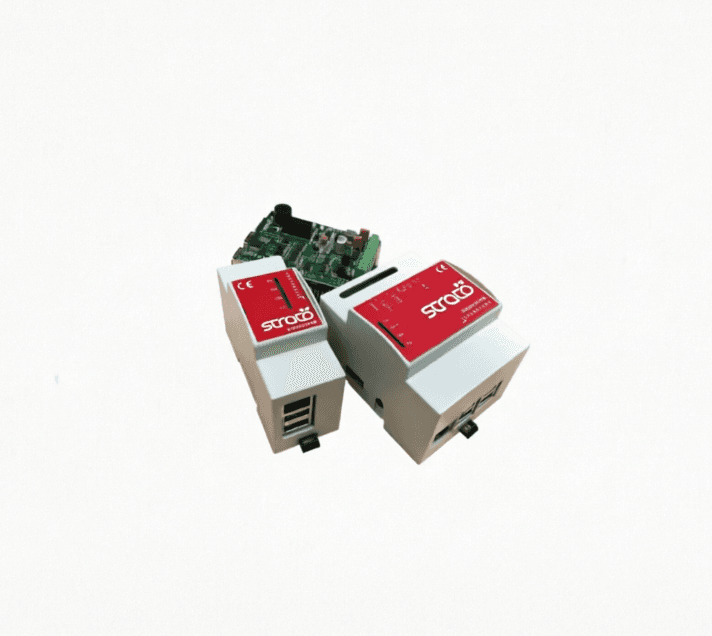

2. Strato Pi CM Server / Industrial Controller (промышленный сервер и контроллер)
Strato Pi дополняет компьютер Raspberry Pi аппаратными функциями, критически важными для профессиональных и промышленных приложений, где ключевыми требованиями являются надежность и непрерывность работы:
- Встроенный блок питания и источник бесперебойного питания (ИБП).
- Часы реального времени (RTC).
- Промышленные интерфейсы: RS-232, RS-485, CAN.
- Релейные выходы и аппаратный сторожевой таймер (Watchdog).
- Корпус для крепления на DIN-рейку.
- Соответствие стандартам CE, FCC, ICES, CISPR и RoHS.
3. ModBerry 500 – Промышленный компьютер
Энергоэффективное решение, использующее режимы энергосбережения вычислительного модуля Raspberry Pi для снижения эксплуатационных затрат. Высокая производительность обеспечивается процессором Broadcom на базе SO-DIMM-модуля, что позволяет применять устройство для специфических задач, таких как дистанционное управление интеллектуальными энергосетями (smart grid). Поддержка со стороны Raspberry Pi Foundation гарантирует широкую совместимость с программным обеспечением и ускоряет разработку благодаря обширной экосистеме.
4. Telegea Smart Hub (интеллектуальный шлюз)
Аппаратный шлюз, разработанный для интеграции физического мира с сетями связи, преимущественно для приложений Интернета вещей (IoT). Построен вокруг вычислительного модуля Raspberry Pi и совместим с его программной экосистемой.
- Порт Ethernet (100BASE-TX).
- Последовательные порты: RS-485 (Modbus, BACnet) и отладочный RS-232.
- Wi-Fi 802.11 b/g/n на частоте 2,4 ГГц (опционально).
- 6 цифровых и 4 аналоговых входа (0–5 В) через винтовые клеммы.
- Шина Dallas 1-Wire.
- Гибкие варианты питания: 5 В через micro USB или 9–30 В через винтовые клеммы.

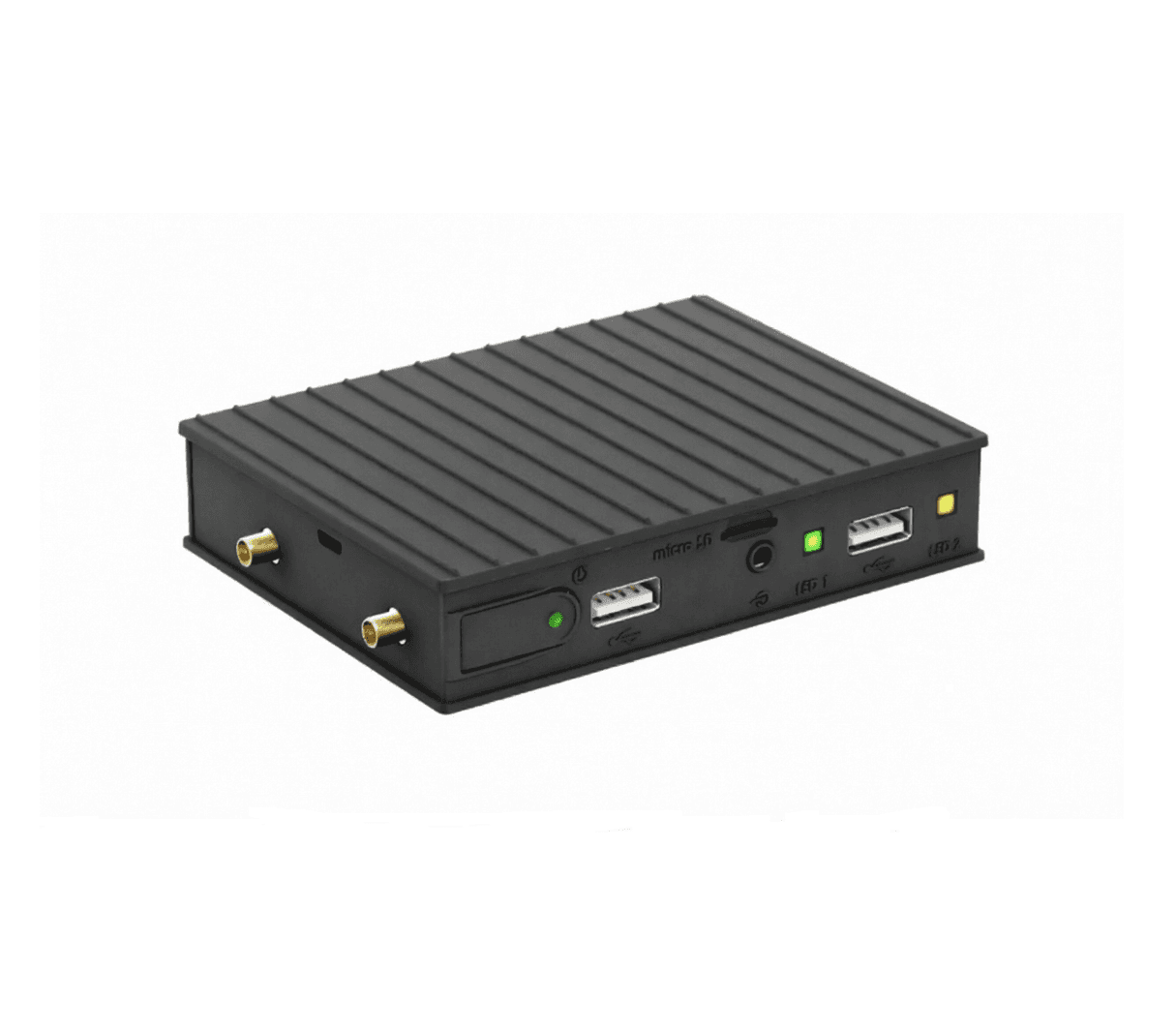

5. Compulab IOT-GATE-RPi – Компьютер для Интернета вещей на базе Raspberry Pi
Построен на базе вычислительного модуля Raspberry Pi Compute Module 3 с четырехъядерным процессором Broadcom BCM2837 (Cortex-A53).
- 1 ГБ оперативной памяти LPDDR2 и до 64 ГБ встроенной памяти eMMC.
- Встроенные модемы 3G/LTE и Wi-Fi b/g/n.
- Два порта Ethernet, четыре порта USB 2.0, интерфейсы RS-485, RS-232 и CAN.
- Миниатюрные габариты: 112 x 84 x 25 мм.
- Возможность пользовательского расширения ввода-вывода с помощью модулей Raspberry Pi HAT.

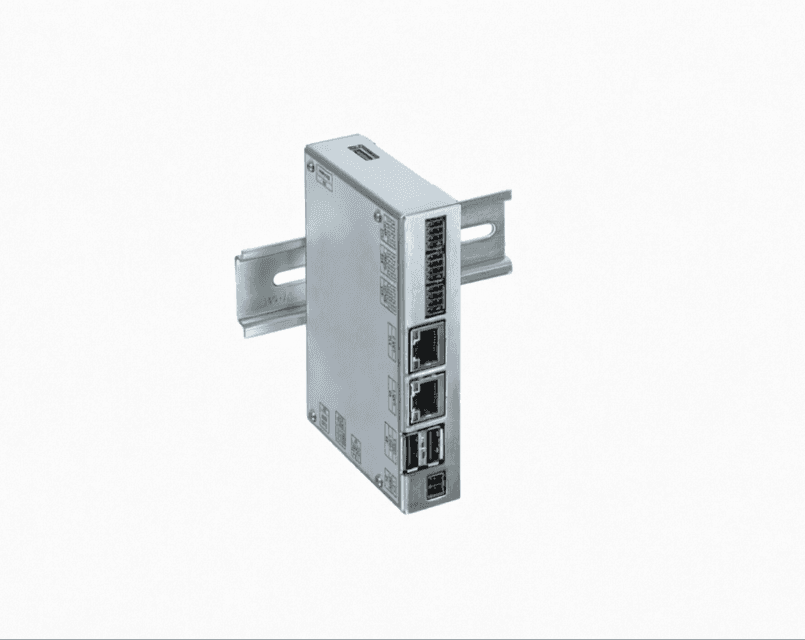

6. Kontron KBox A-330-RPI Industrial Box PC (промышленный ПК в корпусе)
Компактный промышленный коробочный ПК для верхней шины (TOP RAIL), предназначенный для задач управления и работы в качестве шлюза.
- Основан на четырехъядерном процессоре Broadcom BCM2837B0 Arm Cortex-A53 и модуле Raspberry Pi CM3+.
- Активно поддерживается сообществом разработчиков открытого программного обеспечения.
- Безвентиляторный дизайн с креплением на DIN-рейку, оптимальный для размещения в шкафах управления.
- Промышленное исполнение с гарантией доступности на рынке в течение 8 и более лет.

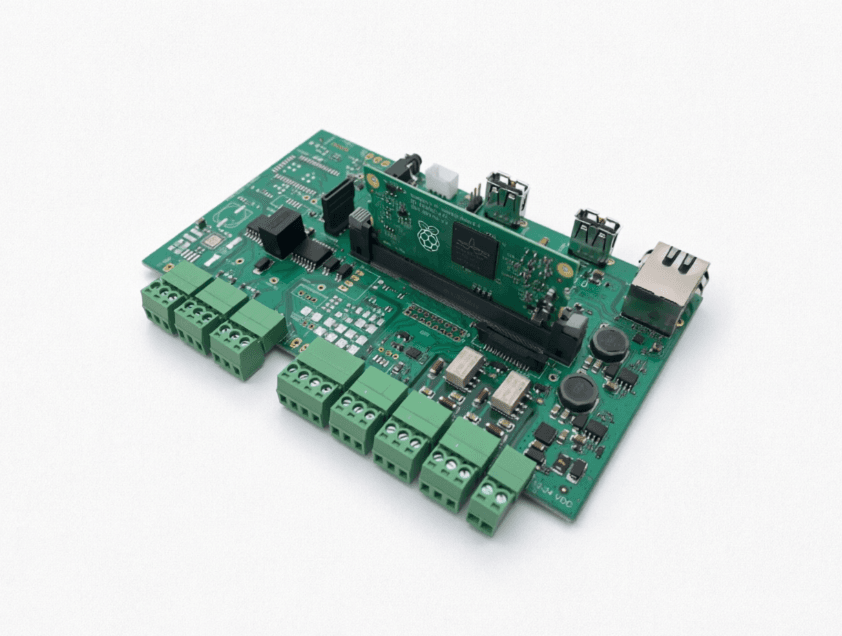

7. CM3-Home – Плата для домашней автоматизации
Материнская плата для вычислительного модуля Raspberry Pi Compute Module 3, созданная для построения надежных систем домашней автоматизации с широким спектром электрических интерфейсов.
- Вход питания: 12–24 В пост. тока.
- Интерфейсы: 2 порта USB 2.0 Host, Ethernet 10/100 Мбит/с, стереофонический аудиовыход 3,5 мм.
- Разъемы для камеры и последовательный консольный порт для отладки.
- 2 низковольтных реле, шина One-Wire, 2 оптронно-развязанных входа с сухими контактами и 2 интерфейса RS-485.
- Разъем Seeedstudio Grove (I2C или GPIO).
8. Панельный ПК на базе Raspberry Pi Compute Module 3 Lite
- 7-дюймовая TFT-панель с разрешением 800 x 480 пикселей и 10-точечным емкостным сенсорным экраном.
- Разъем MIPI для подключения камеры Raspberry Pi.
- Слоты для модуля USB Wi-Fi (2,4 ГГц) или разъема USB Host, а также для радиомодуля.
- До 24 линий GPIO для расширений, включая управление подсветкой, светодиодной индикацией, шины SPI, I2C, линии ШИМ (PWM), последовательные и PCM-линии.
- Расширенный рабочий температурный диапазон: от -20°C до +70°C.
9. Balena Fin Raspberry Pi IO Board (плата ввода-вывода)
Построена вокруг вычислительного модуля Compute Module 3/3+ Lite.
- Встроенная промышленная флеш-память eMMC (8/16/32/64 ГБ), превосходящая по надежности стандартные SD-карты.
- Диапазон входного напряжения от 6 до 24 В с поддержкой совместимости с PoE через модуль HAT.
- Двухдиапазонный Wi-Fi, Bluetooth, слот mini-PCIe для сотовых модемов и периферийных устройств, слот для SIM-карты.
- Встроенный 32-битный сопроцессор ARM M4 для обеспечения энергоэффективности и вычислений в реальном времени.
- Полная совместимость с экосистемой Raspberry Pi HAT, интерфейсы HDMI, MIPI, I2C, SPI, UART и GPIO.

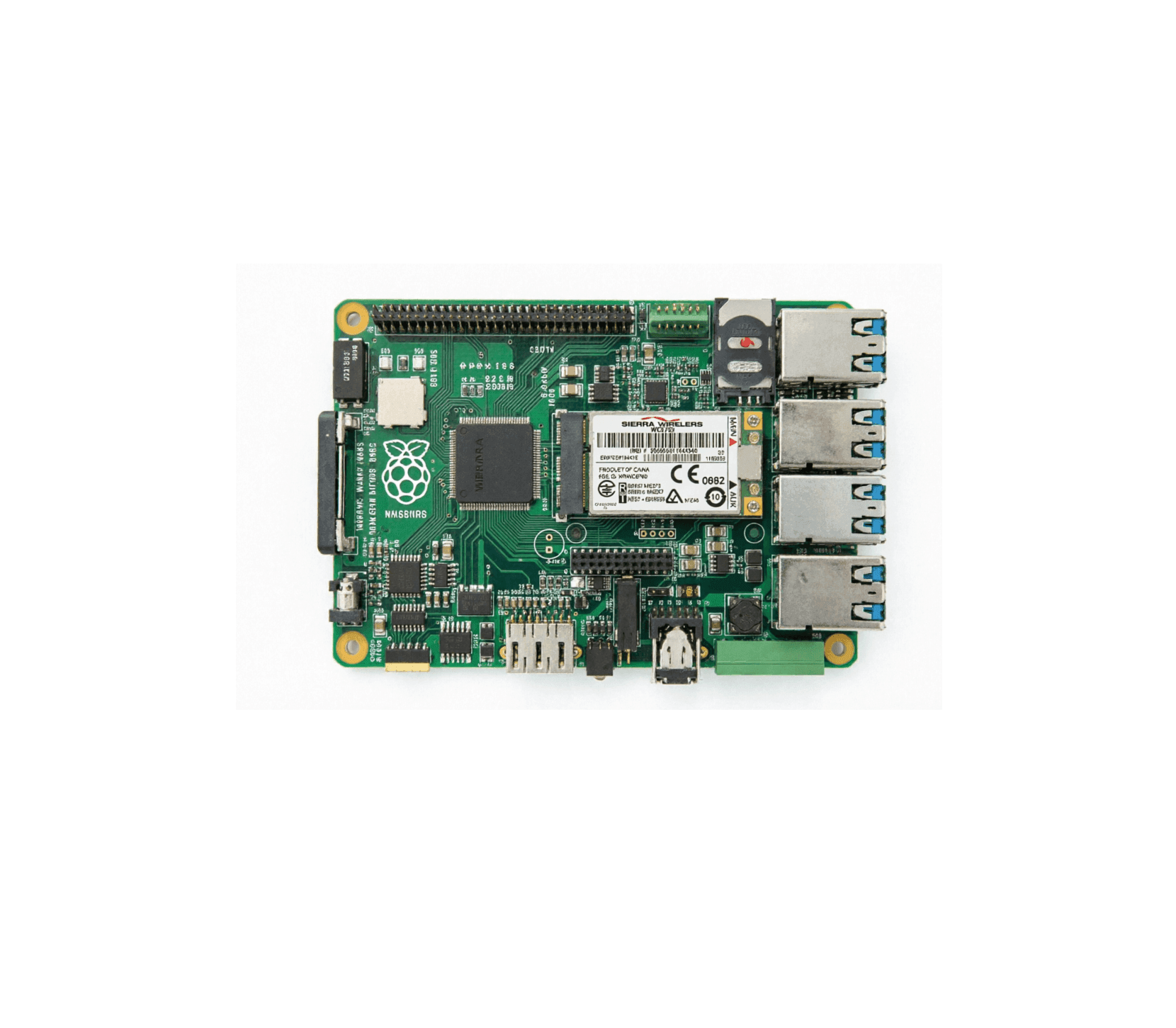

10. MyPi Industrial IoT Integrator Board (интеграционная плата для промышленного IoT)
- Совместимость с вычислительными модулями Raspberry Pi Compute Module 1 и 3/3+.
- Базовые интерфейсы: HDMI, Ethernet 10/100, 2 порта USB 2.0 HOST.
- Интерфейс Mini PCI-e и разъем для SIM-карты для интеграции сотовых модемов.
- Защищенный высокоскоростной интерфейс microSD на базе USB для дополнительного хранилища, изолированного от файловой системы ОС.
- Встроенный USB-адаптер RS-232 UART с разъемом RJ45, часы реального времени (RTC) с резервным питанием и аппаратный сторожевой таймер.
- 8-контактный промышленный разъем Phoenix (3,5 мм) и широкий диапазон входного напряжения 7–24 В с полифузом и фильтрацией.
11. EdgeBox-RPI (периферийное вычислительное устройство)
Защищенное безвентиляторное периферийное вычислительное устройство (Edge computing) на базе модуля Raspberry Pi Compute Module 3+ (CM3+). Представляет собой готовое решение контроллера для промышленной среды, обеспечивающее подключение полевых устройств к облачным сервисам.
- Интерфейсы: 1 порт Ethernet (10/100 Мбит/с), 2 порта USB 2.0, 1 порт HDMI.
- Промышленная связь: 2 порта CAN с поддержкой CAN FD, изолированный порт RS-485, порт RS-232.
- Разъем mini-PCIe с поддержкой SIM-карты для GPRS-модема.
- Широкий диапазон входного питания: 9–36 В пост. тока.
12. Industrial Edge Controller (BB-400) (промышленный периферийный контроллер)
Промышленный периферийный контроллер на базе вычислительного модуля Raspberry Pi.
- Множество вариантов подключения и встроенный ИБП для надежного управления питанием.
- Возможность разработки на платформе Raspberry Pi и бесшовного развертывания в промышленных приложениях.
- Расширенный рабочий температурный диапазон: от -25°C до +80°C.
- Двойной вход питания 5–30 В пост. тока со встроенным мини-ИБП и крепление на DIN-рейку.
13. Industrial Pi CM3-EM (промышленный сенсорный ПК)
Промышленный сенсорный ПК на базе модуля Raspberry Pi Compute Module 3.
- 7-дюймовый IPS-дисплей (1024×600 пикселей, яркость 500 нит) с 5-точечной емкостной сенсорной панелью.
- Интерфейсы: порты RS-232 и RS-485, множество оптронно-развязанных входов/выходов, Ethernet, два порта USB, Wi-Fi и Bluetooth.
- Опциональный модем 3G/4G, два слота для карт TF, встроенный аудиовыход.
- Часы реального времени (RTC) с резервной батареей и продвинутая система управления питанием.
Вычислительные модули Raspberry Pi доказали свою состоятельность не только в сфере любительских проектов, но и как надежная база для промышленных решений. Сочетание гибкости форм-фактора, широкой экосистемы программного обеспечения и доступности специализированных несущих плат позволяет адаптировать платформу под задачи любой сложности: от систем домашней автоматизации до критически важных узлов управления производством и периферийных вычислений (Edge Computing).
При выборе конкретного решения необходимо учитывать требования к условиям эксплуатации (температурный диапазон, защита от вибраций), необходимые интерфейсы связи (RS-485, CAN, Ethernet, сотовая связь) и сроки жизненного цикла продукта. Грамотная интеграция вычислительного модуля в специализированный корпус с надлежащим охлаждением и защитой электропитания гарантирует стабильную работу оборудования на протяжении многих лет. Это делает платформу Raspberry Pi экономически эффективным, масштабируемым и технологичным выбором для современной промышленности и корпоративного сектора.
FAQ: Ответы на частые вопросы
- В: В чем ключевое отличие вычислительного модуля (Compute Module) от обычной платы Raspberry Pi?
- О: Вычислительный модуль представляет собой компактную плату без стандартных разъемов, предназначенную для встраивания в собственные устройства через специализированный разъем (SO-DIMM или аналогичный). Это дает производителям полную свободу в проектировании интерфейсов и компоновки конечного изделия, тогда как обычная Raspberry Pi имеет фиксированный набор портов и разъемов.
- В: Можно ли использовать промышленные решения на базе Raspberry Pi в условиях сильных вибраций?
- О: Да, большинство рассмотренных промышленных устройств специально разработаны для работы в сложных условиях. Они оснащены надежными креплениями (DIN-рейка, винтовые клеммы вместо пайки), прочными корпусами и лишились подвижных элементов (безвентиляторное охлаждение). Однако для экстремальных условий рекомендуется дополнительно изучать спецификации конкретных моделей на предмет соответствия стандартам виброустойчивости.
- В: Как обеспечить долгосрочную поддержку проекта, если Raspberry Pi Foundation прекратит выпуск конкретной модели модуля?
- О: Производители промышленных решений (например, Kontron) гарантируют доступность своих продуктов на протяжении 8-10 лет и более. Кроме того, архитектура Raspberry Pi обеспечивает обратную совместимость между поколениями модулей, что позволяет при необходимости мигрировать на более новые версии с минимальными доработками аппаратной части.
- В: Требуется ли специальная сертификация для использования Raspberry Pi в промышленных продуктах?
- О: Сами вычислительные модули Raspberry Pi имеют необходимые сертификаты (CE, FCC), однако конечное промышленное устройство должно проходить отдельную сертификацию в зависимости от области применения (промышленная безопасность, электромагнитная совместимость и т.д.). Многие готовые решения (Strato Pi, Kontron KBox) уже имеют соответствующие сертификаты, что упрощает их внедрение.
- В: Насколько сложно перейти от прототипа на обычной Raspberry Pi к промышленному решению на Compute Module?
- О: Программная часть практически не требует изменений, так как используется та же операционная система и библиотеки. Основные отличия заключаются в аппаратной части: необходимо выбрать или разработать несущую плату (carrier board) с нужными интерфейсами и обеспечить правильное питание и охлаждение. Многие производители предлагают готовые базовые платы, что значительно упрощает процесс.
- В: Можно ли использовать промышленные решения на базе Raspberry Pi для задач реального времени (Real-Time)?
- О: Стандартная операционная система Raspberry Pi OS не является системой реального времени. Однако существуют решения для достижения детерминированного поведения: установка патчей PREEMPT_RT в ядро Linux, использование изолированных ядер процессора для критических задач или применение дополнительных микроконтроллеров (как в Balena Fin с сопроцессором ARM M4) для обработки задач реального времени.
- В: Какое максимальное расстояние поддерживают промышленные интерфейсы RS-485 в этих устройствах?
- О: Интерфейс RS-485, реализованный в большинстве рассмотренных устройств, поддерживает передачу данных на расстояние до 1200 метров при скорости до 100 кбит/с. При использовании качественных экранированных кабелей и правильном согласовании линии (терминирующие резисторы) возможно достижение максимальных расстояний. Некоторые устройства (Waveshare CM5 HMI Box) имеют до 4 портов RS-485 для подключения множества устройств.
- В: Какие существуют ограничения по энергопотреблению у промышленных решений на базе Compute Module?
- О: Потребление зависит от конкретной модели модуля и периферии. Compute Module 5 потребляет от 3 до 12 Вт в зависимости от нагрузки, тогда как CM3/CM3+ — около 2-5 Вт. Промышленные несущие платы добавляют собственное потребление (преобразователи напряжения, интерфейсы). При проектировании необходимо учитывать пиковые нагрузки и выбирать блок питания с запасом 20-30%. Устройства с широким диапазоном питания (7-36 В) обычно имеют встроенные DC-DC преобразователи с КПД 85-95%.
