Технология PoE (Power over Ethernet): как работает, применение

PoE (Power over Ethernet) — это способ передавать данные и питание по одному Ethernet-каналу через кабель витой пары. Для проектировщика это удобный инструмент, потому что он упрощает монтаж, сокращает число отдельных линий питания и помогает строить более гибкие системы.

История и эволюция стандартов

Развитие PoE началось с практической задачи: дать сетевым устройствам больше свободы размещения без привязки к розетке. Сегодня стандарт определяет не только совместимость, но и правила распределения мощности, поэтому при выборе важно учитывать тип нагрузки, требования кабельной инфраструктуры и бюджет питания коммутатора.

IEEE 802.3af (PoE Type 1)

IEEE 802.3af был принят в 2003 году и стал базовым вариантом PoE. Он обеспечивает до 15,4 Вт на порту PSE, а на стороне PD доступная мощность обычно составляет до 12,95 Вт, чего достаточно для IP-телефона, простой камеры или точки доступа начального уровня. Для небольших устройств этот стандарт до сих пор остаётся самым массовым.

IEEE 802.3at (PoE+ / Type 2)

IEEE 802.3at утвердили в 2009 году как расширение базового режима. Он повышает мощность источника до 30 Вт и даёт до 25,5 Вт на PD, что уже позволяет запитывать камеры с ИК-подсветкой, Wi-Fi-точки доступа и часть терминалов контроля доступа. В проектах с несколькими устройствами именно этот стандарт часто становится компромиссом между ценой и возможностями.

IEEE 802.3bt (PoE++ / 4PPoE)

IEEE 802.3bt принят в 2018 году и использует все четыре пары проводов. В зависимости от типа он даёт до 60 Вт или до 90 Вт на стороне PSE, а это уже подходит для более требовательных устройств, включая PTZ-камеры, тонкие клиенты и некоторые Wi-Fi-решения нового поколения. Здесь особенно важно правильно считать бюджет питания, потому что высокий уровень мощности меняет требования к инфраструктуре.

• IEEE 802.3af, 2003 год: до 15,4 Вт на PSE и до 12,95 Вт на PD, подходит для телефонов, простых камер и базовых точек доступа.
• IEEE 802.3at, 2009 год: до 30 Вт на PSE и до 25,5 Вт на PD, применяется для камер с ИК-подсветкой, Wi-Fi и СКУД.
• IEEE 802.3bt, 2018 год: до 60 Вт или до 90 Вт на PSE, подходит для PTZ, дисплеев, терминалов и edge-устройств.

Как работает PoE: электрические принципы

PoE является частью стандартной Ethernet-инфраструктуры, а не отдельной системы питания. Перед подключением PSE должен определить, что на линии действительно находится совместимое устройство, иначе подача напряжения не начнётся.

Режимы питания: Endspan и Midspan

Endspan — это когда PoE-коммутаторы подают энергию напрямую через свои порты. Midspan — это инжектор, который добавляется между обычным коммутатором и устройством и вводит питание в линию без замены сетевого оборудования. Такой вариант удобен, если вам нужен PoE в существующих системах, но нет желания менять всю инфраструктуру.

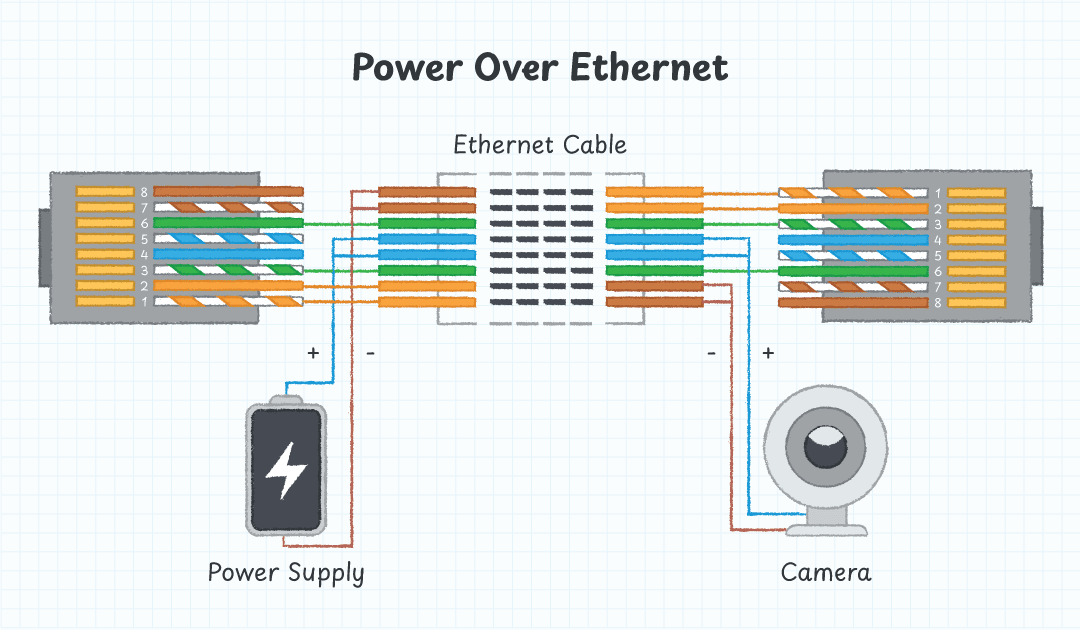

Схемы задействования пар (Pinout)

В PoE используются две основные схемы: питание может идти по свободным парам или по тем же парам, по которым передаются данные. В гигабитных линиях и выше все пары участвуют в передаче сигнала, поэтому стандарт должен учитывать обе стороны канала и корректно распределять энергию. Для интегратора это означает одно: при любом варианте подключения нужно проверить разъемы, тип порта и совместимость оборудования.

Процесс обнаружения и классификации

Сначала PSE подаёт тестовый сигнал и определяет, подключено ли PD. Затем выполняется классификация, где устройство сообщает свой класс мощности, после чего источник выбирает режим питания и ограничивает ток согласно стандарту. Благодаря этому PoE защищает как сам источник, так и конечное устройство от некорректной подачи напряжения.

Ключевые компоненты: PSE и PD

PSE (Power Sourcing Equipment) — это источник, обычно коммутаторы или инжектор. PD (Powered Device) — это устройство, которое получает питание: камера, телефон, точка доступа, датчик или другой сетевой узел. При проектировании важно оценивать не только мощность отдельных устройств, но и суммарную нагрузку на каждую линию и весь сегмент.

Практические ограничения: кабели, длина, нагрев

Основное ограничение PoE связано с потерями в меди. Чем длиннее кабель и выше ток, тем больше падение напряжения и тем сильнее нагрев, особенно в плотных пучках. Поэтому для стабильной работы нужно учитывать категорию кабеля, длину линии, условия прокладки и общий уровень потребления.

Кабель и категории

Для PoE обычно применяют кабель витой пары категории Cat5e и выше, а для более мощных линий часто выбирают Cat6A. Это помогает снизить потери и лучше выдерживать нагрузку в местах с большим количеством проводов и плохой вентиляцией. Если кабельная трасса проходит в шкафах с плотной укладкой, запас по сечению и категории особенно полезно закладывать заранее.

Длина сегмента

Стандартный предел для Ethernet-сегмента остаётся 100 м, но при PoE длинная линия быстрее съедает запас мощности. Поэтому при дистанциях выше 80 м лучше заранее проверять параметры питания, а в сложных проектах использовать более качественный кабель и более мощный источник. На практике это позволяет сохранить стабильность без лишних отказов устройств.

Падение напряжения

Падение напряжения можно оценить по формуле ΔU = I × R × L, где I — ток, R — сопротивление проводника, а L — длина линии. Чем больше потребление и чем выше сопротивление жилы, тем заметнее потери на конце трассы. Именно поэтому в проектах с высокой нагрузкой полезно заранее считать не только мощность, но и тепловой режим кабельной инфраструктуры.

Применение PoE в реальных проектах

PoE чаще всего используют там, где важны компактность, централизованный контроль и минимум отдельных блоков питания. Это особенно заметно на объектах, где устройств много, а доступ к месту установки затруднён.

Системы видеонаблюдения

Для камеры с потреблением 12 Вт достаточно стандарта 802.3af, а для поворотных моделей и уличных вариантов нередко нужен 802.3at или выше. PoE позволяет быстро развернуть линии к точкам наблюдения, упростить обслуживание и при необходимости перезапускать питание удалённо. В системах безопасности это даёт практическое преимущество, когда контроль важнее локальной розетки.

Беспроводные сети Wi-Fi

Точки доступа Wi-Fi часто размещают на потолке, в коридорах и других местах, где отдельная розетка неудобна. PoE позволяет питать такие узлы через один кабель, а также поддерживать централизованное управление. Для интегратора это особенно удобно при расширении сети, потому что добавление новых устройств не требует отдельной электромонтажной части.

Умные здания и IoT

В умных зданиях PoE используют для датчиков, контроллеров, домофонов и элементов управления. Такие системы требуют стабильной передачи данных и предсказуемого питания, а PoE хорошо подходит для этих задач благодаря централизованной архитектуре. Если в проекте есть несколько независимых зон, то распределение мощности по портам помогает точнее планировать отказоустойчивость.

Цифровые вывески и киоски

Некоторые цифровые вывески, терминалы и небольшие киоски поддерживают PoE++ и получают через один канал и сеть, и питание. Это снижает количество силовых линий, упрощает монтаж в публичных местах и делает размещение оборудования более гибким. В таких задачах особенно важно проверить допустимую мощность портов и требования к кабелю до начала установки.

Проблемы и ограничения технологии

Главные ограничения PoE связаны с бюджетом мощности, длиной линии и качеством монтажа. Если устройств подключено больше, чем позволяет источник, часть портов будет ограничена или отключена, поэтому при проектировании важно учитывать не только тип оборудования, но и запас на будущие задачи. Также нужно помнить о совместимости: не всякое оборудование поддерживает одинаковый стандарт, а passive-режим отличается от IEEE-совместимого PoE.

Будущее PoE

Будущее PoE связано с ростом потребления на краю сети: камеры с аналитикой, Wi-Fi нового поколения, edge-узлы и оборудование для автоматизации требуют больше мощности. Поэтому появляются PoE-коммутаторы с расширенным бюджетом, более точным контролем портов и поддержкой новых классов нагрузки. Для проектировщика это значит, что выбор стандарта уже сегодня должен учитывать не только текущий набор устройств, но и возможное расширение сети.

PoE остаётся практичной технологией для современных сетей, потому что объединяет питание и передачу данных без лишней сложности. При грамотном выборе стандарта, кабеля и коммутатора вы получите удобную, предсказуемую и масштабируемую инфраструктуру для самых разных задач.
