Асинхронный двигатель: что это такое и где применяется

Определение и базовая суть устройства

Асинхронный двигатель является самым массовым типом электрических машин в мире. Это электрическая машина переменного тока, которая превращает электричество в механическое вращение. Главная особенность кроется в самом названии: скорость вращения ротора (подвижной части) всегда немного меньше скорости вращения магнитного поля, создаваемого статором (неподвижной частью). Эта небольшая разница и называется асинхронностью. Если бы они вращались с абсолютно одинаковой скоростью, магнитное поле не пересекало бы ротор. В нем перестал бы вырабатываться ток, исчезла бы сила, толкающая вал, и мотор остановился бы. Эта вынужденная погоня ротора за магнитным полем и есть основа его работы.

Сферы промышленного и бытового использования

Сферы применения асинхронных двигателей охватывают практически все отрасли человеческой деятельности.

• В тяжелой и добывающей промышленности трехфазные модели приводят в действие шахтные подъемники, камнедробилки, прокатные станы и бесконечные конвейерные ленты.
• В нефтегазовом секторе они обеспечивают непрерывную работу буровых установок, компрессорных станций и магистральных перекачивающих насосов.
• В сельском хозяйстве эти агрегаты незаменимы для систем орошения полей, зерносушильных комплексов и систем принудительной вентиляции на фермах.
• В сфере ЖКХ и городской инфраструктуры они отвечают за безопасную работу лифтов и эскалаторов, насосных станций водоснабжения и систем кондиционирования крупных зданий.
• В быту мы сталкиваемся с их компактными однофазными версиями ежедневно: они вращают барабаны стиральных машин, компрессоры холодильников, турбины пылесосов и шпиндели бытовых электроинструментов.

Именно эта феноменальная универсальность делает асинхронный двигатель абсолютным фундаментом современной техники.

Устройство асинхронного электродвигателя: конструктивные элементы

Статор: неподвижная часть и его обмотка

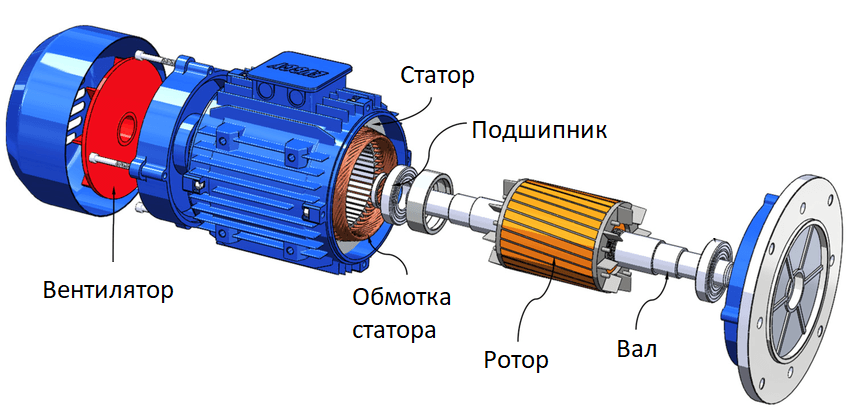

Статор — это неподвижный цилиндр, собранный из листов специальной электротехнической стали. Слоеная структура нужна, чтобы железо меньше грелось от вихревых токов. В его внутренних пазах уложены медные или алюминиевые обмотки. Силовые кабели подключаются к обмоткам статора через клеммную колодку. При подаче питающего напряжения на обмотки статора формируется бегущее магнитное поле.

Ротор: подвижный элемент и его разновидности

Ротор — это вращающаяся часть асинхронного двигателя, закрепленная на стальном валу. Он помещается внутрь статора с минимальным воздушным зазором. В зависимости от его конструкции двигатели делятся на два основных типа.

Короткозамкнутый (беличья клетка)

Это самая популярная и простая конструкция, встречающаяся в 95% всех моторов. Состоит из металлических стержней, которые накоротко замкнуты по торцам кольцами. Алюминиевые проводники заливаются прямо в пазы сердечника, образуя единую прочную конструкцию. По форме это напоминает колесо для хомяка. В современных моторах стержни отливаются вместе с лопастями для охлаждения. Электродвигатели с таким ротором дешевы и крайне надежны, но имеют высокие пусковые токи.

Фазный (с контактными кольцами)

На нем уложена полноценная обмотка из медного провода. Ее концы выведены на три контактных кольца, расположенных на валу. С кольцами трутся графитовые щетки, через которые можно подключить внешние резисторы. Это позволяет управлять пуском и регулировать скорость. Такие двигатели сложнее, требуют обслуживания щеток и используются там, где нужен тяжелый пуск под огромной нагрузкой, например, в портовых кранах.

Вспомогательные узлы: подшипники, вентилятор и корпус

Чтобы ротор крутился свободно и не задевал статор, его вал опирается на подшипники, запрессованные в торцевые щиты. Надежные подшипниковые узлы удерживают вал строго по центру, не давая ему задевать статор. Для охлаждения электродвигателя на валу крепится центробежный вентилятор. Установленные на валу лопасти вентилятора эффективно охлаждают ребристый корпус мотора. Ребра нужны для увеличения площади теплоотдачи, чтобы мотор не перегрелся. На корпусе мотора имеется коробка выводов, где осуществляется подключение обмоток.

Принцип работы асинхронного двигателя: физика процесса

Создание вращающегося магнитного поля статором

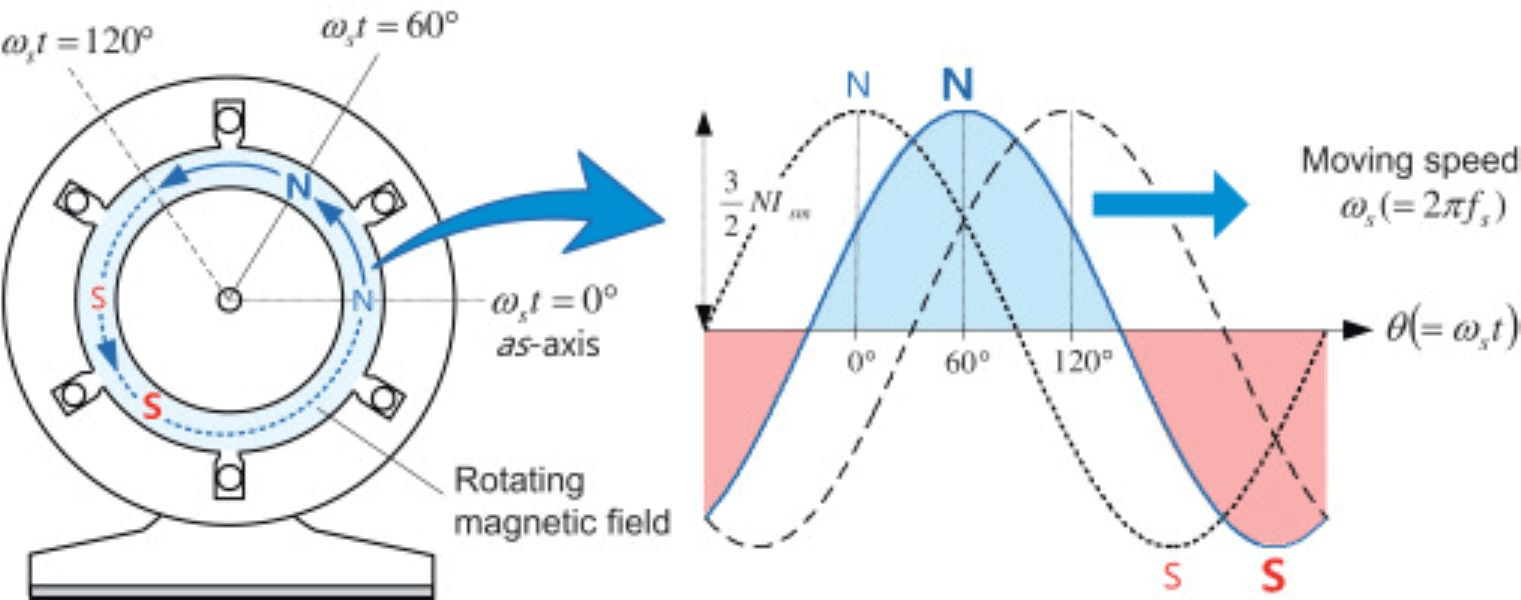

Переменные источники тока питают обмотки статора, создавая необходимое магнитное поле. При подаче тока в обмотках оно начинает вращаться. Фазы переменного тока сдвинуты во времени на 120 градусов, что и создает вращение поля. Суммируясь, эти три поля создают единое, которое плавно вращается с постоянной скоростью. Эту скорость называют синхронной.

Простая формула скорости поля:

n = 60 × f / p где n — скорость вращения поля в оборотах в минуту, f — частота тока в сети (50 Гц), p — число пар магнитных полюсов статора.

Взаимодействие поля и ротора: возникновение ЭДС

Вращающееся поле статора пересекает стержни неподвижного в момент пуска ротора. Магнитный поток статора непрерывно пересекает стержни, поддерживая вращение. В них возникают электрические токи. Движущееся магнитное поле статора индуцирует ток в алюминиевых стержнях. Магнитное поле наводит в замкнутых контурах электродвижущую силу (ЭДС). Поскольку стержни замкнуты накоротко, по ним начинает течь мощный ток, который, в свою очередь, создает собственное магнитное поле ротора. Магнитные поля взаимодействуют друг с другом, создавая силу притяжения и отталкивания. Взаимодействие магнитных полей создает вращающий момент, который передается на рабочий вал.

Почему ротор вращается медленнее поля (явление скольжения)

Два магнитных поля взаимодействуют: полюса отталкиваются и притягиваются, заставляя ротор догонять убегающее поле статора. Но догнать его он не может никогда и вынужден немного оставаться позади, чтобы поддерживать индукцию тока. Если бы ротор достиг скорости магнитного поля, оно перестало бы пересекать его стержни. Под действием силы трения и нагрузки ротор тут же замедлился бы, поле снова начало бы его пересекать, и процесс возобновился. Скольжение возникает именно из-за того, что ротор не может догнать магнитное поле. Эта неизбежная разница в скоростях называется скольжением.

Формула скольжения:

S = (n1 - n2) / n1 × 100% где S — скольжение в процентах, n1 — скорость поля статора, n2 — реальная скорость ротора. Обычно скольжение составляет от 2% до 8%.

Зависимость крутящего момента от нагрузки

Чем большую механическую нагрузку вы прикладываете к валу электродвигателя, тем сильнее ротор начинает отставать от магнитного поля. Скольжение увеличивается, поле активнее пересекает стержни, наводится больший ток, и двигатель автоматически развивает больший крутящий момент. Асинхронный двигатель компенсирует возросшую нагрузку с помощью автоматического увеличения скольжения. Двигатель способен выдерживать механические перегрузки без внезапной остановки вала. В режиме кратковременных перегрузок электродвигатель не глохнет, а лишь немного снижает обороты. Даже при колебаниях нагрузки двигатель стремится поддерживать стабильную работу.

Основные режимы работы и механические характеристики

Режим двигателя, генератора и электромагнитного тормоза

Асинхронная машина обратима, то есть может работать в трех состояниях. Можно выделить следующие основные режимы работы: двигательный, генераторный и тормозной.

• Режим двигателя: ротор вращается медленнее поля. Потребляет электричество, выдает механику.
• Режим генератора: если внешняя сила раскрутит ротор быстрее магнитного поля, электродвигатель начнет отдавать электричество обратно в сеть.
• Режим тормоза: если поменять местами две фазы питания, поле начнет вращаться в обратную сторону и жестко тормозить ротор.

Анализ зависимости скорость-момент

При пуске асинхронный двигатель выдает стартовый момент. По мере разгона момент сначала слегка падает, затем достигает пика. Это максимальная сила, которую может развить мотор. После этого наступает рабочая зона: небольшое увеличение нагрузки вызывает крошечное падение скорости, но резкий рост крутящего момента. Двигатель компенсирует сопротивление и продолжает тянуть.

Ключевые технические параметры (шильдик двигателя)

Мощность, КПД и коэффициент мощности (Cos φ)

Мощность в киловаттах показывает полезную механическую работу, которую электродвигатель может выдать на валу без перегрева. Высокая эффективность преобразования энергии делает эти моторы экономически выгодными. КПД в процентах показывает, какая часть потребленной электрической энергии превращается в полезное вращение. У современных моторов КПД достигает 90–95%. Cos φ показывает соотношение полезной мощности и полной мощности, забираемой из сети. В идеале он стремится к единице. Чем ниже этот показатель, тем больше энергии тратится впустую, перегружая провода.

Номинальное напряжение и схема подключения (Звезда/Треугольник)

На табличке часто указано два напряжения, например, 220/380 В. Вся необходимая информация о номинальных параметрах нанесена на металлическую табличку. На шильдике всегда указывается имя производителя и страна сборки оборудования. Качественная продукция всегда имеет четкую маркировку и паспорт с техническими данными. Серийная продукция обязательно проходит испытания и получает соответствующие сертификаты соответствия.

• Звезда: концы обмоток соединены в одну точку. Применяется для более высокого напряжения. Пуск получается плавным.
• Треугольник: обмотки соединены последовательно кольцом. Применяется для меньшего напряжения. Асинхронный двигатель выдает полную паспортную мощность, но пусковые токи выше.

В промышленности часто используют комбинированный пуск: разгоняются в звезде, чтобы не перегрузить сеть, а затем автоматически переключаются в треугольник для выхода на полную мощность.

Синхронная частота вращения (число пар полюсов)

На шильдике указано число оборотов, например, 2900, 1450 или 960 об/мин. Это реальная скорость ротора под нагрузкой. Идеальная скорость поля без скольжения будет ровно 3000, 1500 или 1000 об/мин. Эта разница напрямую зависит от количества магнитных полюсов, заложенных инженерами при намотке статора.

Достоинства и недостатки асинхронных машин

Почему этот тип двигателей самый распространенный

Главные преимущества этих машин делают их безальтернативным выбором для большинства задач. Полное отсутствие щеток и коллектора делает конструкцию предельно простой и надежной. В отличие от коллекторных моторов, здесь применяются другие принципы коммутации, исключающие искрение. Простая конструкция без трущихся электрических контактов гарантирует высокую долговечность. Минимальное количество подвижных деталей снижает риск механического износа. Такой выбор инженеров обусловлен идеальным балансом цены, простоты и надежности. Это по-настоящему универсальный агрегат, подходящий для решения подавляющего большинства задач. При правильном обслуживании такой мотор отрабатывает свой срок службы десятилетиями. Высокая надежность гарантирует долгий срок службы даже в тяжелых условиях эксплуатации.

Ограничения в использовании и проблемы с пуском

• Существует необходимость использования защитной автоматики из-за высоких пусковых токов.
• Высокие пусковые токи являются ограничивающими факторами при подключении к слабым сетям.
• Прямой пуск значительно нагружает электрическую сеть, вызывая просадки напряжения.
• Главной проблемой при запуске является потребление тока, превышающего номинальный в 5–7 раз.
• Работа под большой нагрузкой вызывает длительный нагрев, требующий хорошего охлаждения.
• Сложность плавной регулировки скорости: чтобы плавно менять обороты, нужны сложные и дорогие частотные преобразователи.
• Низкий стартовый момент у простых моделей не подходит для механизмов, которые тяжело стронуть с места.

Способы регулировки частоты вращения

Частотное регулирование (использование инверторов)

Самый современный и эффективный способ. Частотный преобразователь меняет не только напряжение, но и частоту тока. Инвертор работает, изменяя частоту и амплитуду подаваемого на асинхронный двигатель напряжения. Это плавно меняет скорость вращения магнитного поля, а значит, и обороты двигателя. Частотное регулирование дает возможность плавно менять обороты в широком диапазоне. Использование инвертора обеспечивает мягкий пуск и защиту сети от перегрузок. Современные технологии частотного управления кардинально расширили функционал этих моторов. Системы автоматического управления позволяют точно настраивать параметры работы двигателя. Постоянное развитие силовой электроники сделало частотные преобразователи доступными для массового использования.

Изменение числа пар полюсов

Используется в многоскоростных двигателях. Обмотка статора хитро переключается внешними контакторами, меняя количество полюсов. Это дает ступенчатую регулировку. Метод надежный, но не дает плавного изменения скорости.

Реостатное регулирование (для фазных роторов)

В цепь вводятся мощные переменные резисторы. Для фазных роторов требуются дополнительные внешние резисторы, что усложняет общую схему. Увеличивая сопротивление, мы искусственно увеличиваем скольжение, и двигатель начинает вращаться медленнее. Этот метод используется для плавного снижения скорости при опускании тяжелых грузов кранами. Способ простой, но неэкономичный: лишняя энергия уходит на нагрев резисторов. Используется в основном в грузоподъемных кранах для плавного опускания тяжелых грузов.
