Частотный преобразователь - это: устройство, классификация и принцип работы

Что такое частотный преобразователь?

Частотный преобразователь (variable frequency drive) — силовое электронное устройство для плавного регулирования скорости и крутящего момента асинхронных и синхронных электродвигателей. Устройство меняет частоту и амплитуду питающего напряжения, и именно этот принцип лежит в основе работы современного электропривода. В системах автоматизации преобразователь заменяет механические редукторы и магнитные пускатели, подстраивая выходную мощность под реальную нагрузку. Технология снижает энергопотребление, продлевает ресурс оборудования и позволяет интегрировать привод в цифровые контуры управления производством.

Области применения

Частотные преобразователи стали стандартом там, где нужно гибко управлять исполнительным механизмом или электрическим приводом в различных отраслях.

Промышленность: конвейерные линии, станки с ЧПУ, прессы, экструдеры, упаковочные комплексы. Инженерные системы зданий: насосные станции, приточно-вытяжные установки, вентиляция, компрессорные установки. Добывающий и перерабатывающий сектор: дробилки, мельницы, конвейеры для руды, буровые комплексы. Городская инфраструктура: лифты, эскалаторы, системы водоподготовки и очистки сточных вод.

Экономический эффект частотного преобразователя объясняется законом подобия для центробежных механизмов. Если снизить частоту вращения рабочего колеса на двадцать процентов, потребляемая мощность упадёт почти вдвое. При таких показателях оборудование окупается за двенадцать–двадцать четыре месяца.

Устройство частотного преобразователя

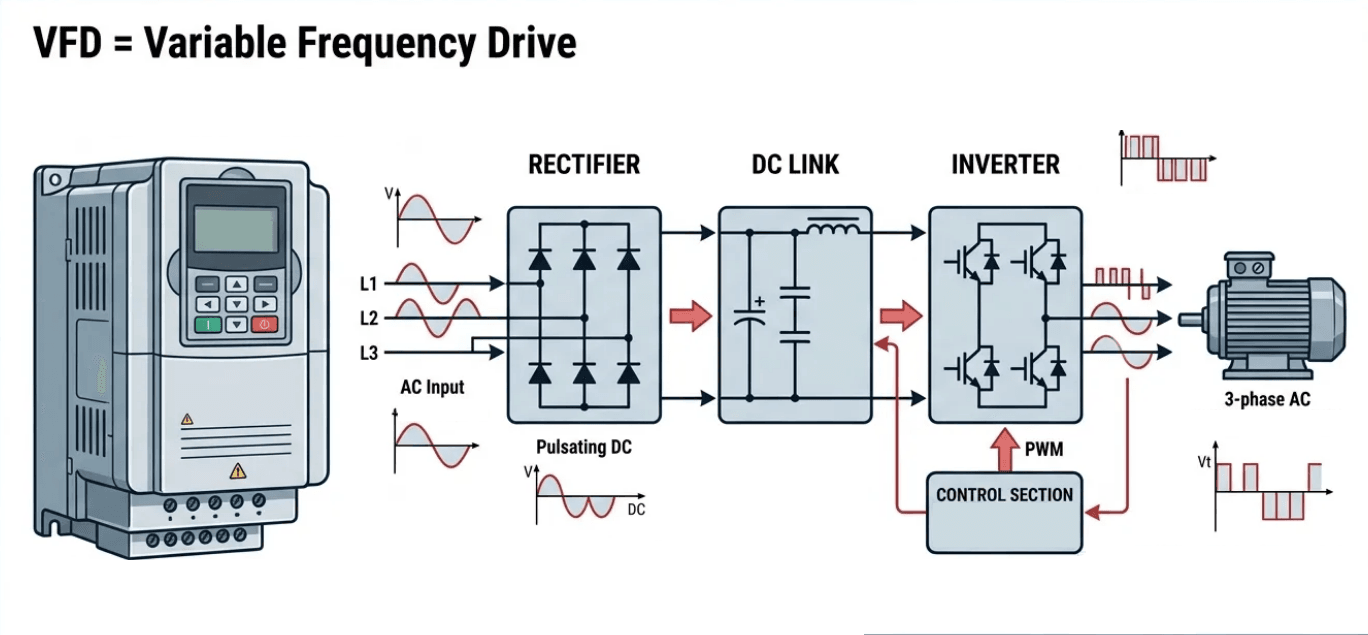

Архитектура современного частотного перобразователя модульная и проверена десятилетиями практики. В основе лежит каскадная схема: переменный ток переходит в постоянный, затем снова в переменный ток с регулируемой частотой. Все основные компоненты работают синхронно и обеспечивают стабильную работу привода при разных нагрузках и условиях эксплуатации.

1. Входной выпрямитель (Rectifier)

Выпрямитель преобразует сетевое переменное напряжение питания в пульсирующее постоянное. В стандартных решениях стоит неуправляемый диодный мост на шесть или двенадцать импульсов. В преобразователях с рекуперацией или для нестабильных сетей используют управляемые тиристорные или IGBT-выпрямители. Они возвращают энергию торможения в сеть и снижают гармонические искажения, что важно для промышленных сетей с чувствительным оборудованием.

2. Звено постоянного тока (DC Link)

Буферный каскад из электролитических конденсаторов и входного реактора. Он накапливает энергию, сглаживает пульсации после выпрямителя и стабилизирует напряжение шины постоянного тока. Для сетей 380–400 В типичный диапазон — 300–600 В, это номинальное значение поддерживается с высокой точностью. Звено также отдаёт мощность при резких пиковых нагрузках на двигателе.

3. Инвертор (Inverter)

Силовой каскад устройства, где на базе мощных транзисторов формируется выходное переменное напряжение с заданной частотой и амплитудой. Ключи переключаются с высокой частотой, поэтому метод широтно-импульсной модуляции синтезирует квазисинусоидальный ток, подходящий для обмоток двигателя. Современные транзисторы на основе карбида кремния повышают частоту коммутации и снижают потери, что улучшает общий КПД привода.

4. Система управления (Control Board)

Цифровой контроллер включает процессор, энергонезависимую память с прошивкой, интерфейсы связи и цепи измерения. Модуль на базе микропроцессора обрабатывает команды оператора, данные с энкодеров и датчиков тока, запускает алгоритмы управления, обеспечивает связь по полевым шинам и отвечает за функции безопасности. Вычислительная мощность микропроцессора позволяет выполнять сложные расчёты векторного управления в реальном времени.

5. Система охлаждения

Отвод тепла от силовых ключей и дросселей влияет на надёжность устройства. В преобразователях до 75 кВт работает принудительное воздушное охлаждение через алюминиевые радиаторы. При больших мощностях или в запылённых условиях используют жидкостные контуры, раздельные теплообменники или выносные радиаторы. Современные модели оснащены интеллектуальным терморегулированием: оно снижает обороты вентиляторов при частичной нагрузке, контролируя температуры ключевых узлов и продлевая срок службы компонентов.

Классификация частотных преобразователей

Рынок предлагает сотни моделей преобразователей частоты, разделённых по техническим и эксплуатационным признакам. Основные виды классификации помогают подобрать решение под конкретную задачу, учитывая требования к точности, динамике и условиям эксплуатации.

1. По структуре построения (схемотехнике)

Двухуровневые преобразователи частоты: классическая топология с одной парой ключей на фазу. Преобладают в диапазоне мощностей до одного мегаватта. Трёхуровневые частотные преобразователи: снижают скорость нарастания напряжения, уменьшают гармонические искажения и нагрузку на изоляцию двигателя. Их применяют в приводах средних напряжений и системах с высокими требованиями к качеству тока. Особенности конструкции трёхуровневых инверторов позволяют снизить электромагнитные помехи и повысить надёжность системы. Матричные преобразователи частоты: преобразуют переменный ток напрямую, без звена постоянного тока. Они эффективно рекуперируют энергию во всех четырёх квадрантах механической характеристики, но требуют сложных алгоритмов коммутации и пока занимают нишевое положение.

2. По типу управления двигателем

Скалярные преобразователи: регулирование по заданному соотношению напряжения и частоты, без обратной связи по скорости. Векторные преобразователи: раздельное управление магнитным потоком и моментом. Делятся на сенсорные (с энкодером) и бессенсорные (расчёт параметров в реальном времени). Выбор конкретного способа управления зависит от требований к динамике, точности позиционирования и бюджету проекта.

3. По роду входного напряжения и мощности

Низковольтные преобразователи частоты: однофазные 220 В до 3 кВт, трёхфазные 380/400 В от 0,18 кВт до 1,5 МВт, трёхфазные 660/690 В для горнодобывающей промышленности. Средневольтные частотные преобразователи: от 2,3 до 13,8 кВ. Реализуются через многоуровневые инверторы или каскадные ячейки с разделительными трансформаторами. Мощность охватывает диапазон от микроприводов на доли киловатта до многомоторных станций на десятки мегаватт.

4. По функциональности и конструктивному исполнению

Базовые преобразователи: пуск и останов, ручная или автоматическая регулировка скорости, базовые защиты. Расширенные преобразователи: встроенный ПИД-регулятор, логические функции, управление каскадами насосов, мониторинг состояния, цифровые входы и выходы, слоты для коммуникационных модулей. Наличие дополнительные функции позволяет адаптировать преобразователь под сложные технологические процессы без стороннего контроллера. Исполнение преобразователи: открытое для монтажа в шкафы, пылевлагозащищённое для цехов и улицы, модульное для растойки, моноблочное, модели с выносным пультом оператора.

Принцип работы частотного преобразователя

Преобразование энергии происходит непрерывно и синхронно с алгоритмами цифрового управления. Устройство работает по принципу двойного преобразования, что обеспечивает точное регулирование и защиту двигателя от сетевых помех.

Этап 1. Выпрямление переменного тока

Трёхфазное сетевое напряжение поступает на выпрямительный мост. Переменный синусоидальный сигнал преобразуется в пульсирующее постоянное напряжение. Частота пульсаций кратна сетевой частоте, затем сигнал идёт на фильтр звена постоянного тока для сглаживания.

Этап 2. Сглаживание и фильтрация

Конденсаторы шины постоянного тока накапливают энергию при максимальном напряжении и отдают её в периоды спадов. Входной дроссель ограничивает скорость нарастания тока и снижает обратное влияние привода на сеть. На выходе формируется стабильная шина постоянного тока с минимальными пульсациями, что значительно повышает качество выходного сигнала инвертора и снижает нагрев обмоток двигателя.

Этап 3. Инверсия с помощью ШИМ

Микроконтроллер генерирует управляющие импульсы для силовых ключей. Ширина и последовательность импульсов рассчитаны так, чтобы их среднее значение за период соответствовало требуемой синусоиде. Частота переключения ключей влияет на качество выходного сигнала. Чем выше частота, тем меньше гармоник и акустического шума двигателя, но растут коммутационные потери и тепловыделение. Алгоритм ШИМ формирует квазисинусоидальное напряжение с высокой точностью, обеспечивая плавную работу двигателя.

Этап 4. Подача на двигатель

Синтезированное напряжение поступает на обмотки статора. Вращающееся магнитное поле увлекает ротор и создаёт крутящий момент. Преобразователь непрерывно корректирует параметры выходного сигнала, реагируя на изменение нагрузки, задание скорости и данные датчиков. Эффективность передачи механической энергии на вал двигателя зависит от качества синтезированного сигнала и точности настройки параметров привода.

Почему напряжение меняется пропорционально частоте?

Магнитный поток в сердечнике статора пропорционален отношению напряжения к частоте. Если снизить частоту без снижения напряжения, магнитопровод войдёт в насыщение. Это вызовет рост токов холостого хода, перегрев обмоток и падение КПД. Если повысить частоту без увеличения напряжения, магнитный поток ослабнет, и двигатель потеряет крутящий момент. Закон постоянного отношения поддерживает оптимальный магнитный режим во всём диапазоне скоростей. В современных векторных преобразователях эта зависимость адаптируется динамически с учётом скольжения ротора и текущей нагрузки, поэтому точность регулирования момента остаётся высокой даже при низких скоростях.

Типы управления

Выбор алгоритма влияет на точность регулирования, быстродействие системы и стоимость привода.

Скалярное управление (U/f)

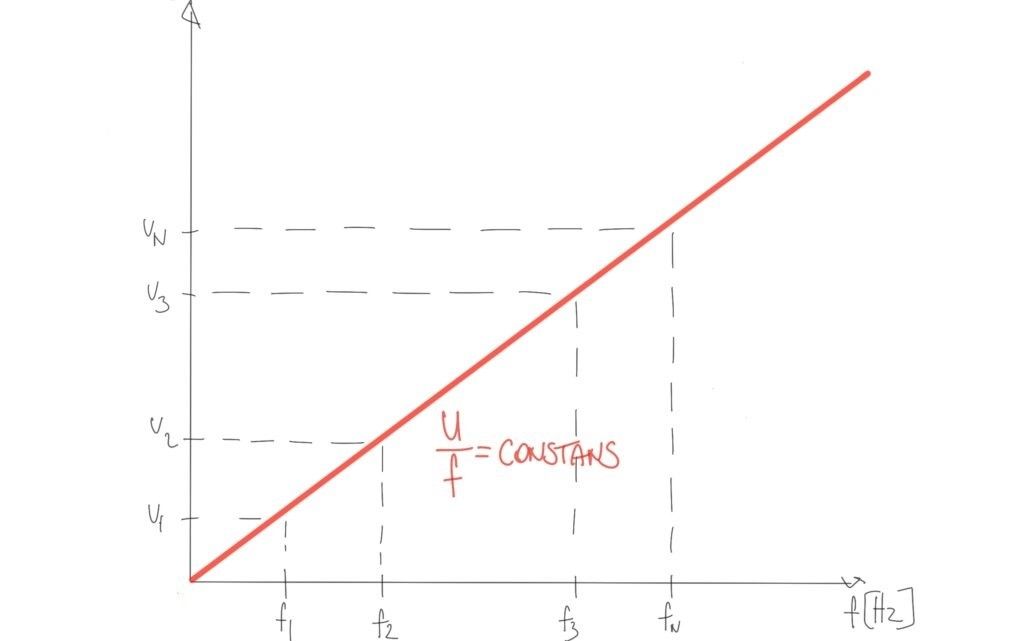

Простой и распространённый метод. Преобразователь поддерживает заданное соотношение напряжения и частоты по предустановленной кривой. Метод не требует датчиков скорости, прост в настройке и устойчив к погрешностям паспортных данных двигателя. Его обычно применяют для насосов, вентиляторов и конвейеров с плавным пуском, где не нужна высокая динамика разгона. Ограничения: низкая динамика, просадка момента при резких изменениях нагрузки, невозможность точного позиционирования вала.

Векторное управление

Алгоритм основан на математической модели двигателя во вращающейся системе координат. Токи статора делятся на составляющую намагничивания и составляющую момента, что позволяет управлять ими раздельно. Технология обеспечивает полный крутящий момент на низких скоростях, высокую динамику разгона и торможения, точное регулирование скорости без энкодера или с абсолютным датчиком, работу в генераторном режиме. Решение требует точных параметров двигателя, сложных алгоритмов и квалифицированной пусконаладки. Стандарт для станков, лифтов, промышленных роботов и процессов с резкопеременной нагрузкой, где особенно важны точность и быстродействие привода.

Преимущества и недостатки частотных преобразователей

Преимущества: Энергоэффективность: экономия 30–60% на вентиляторно-насосных группах, что обеспечивает значительное энергосбережение в масштабах предприятия. Мягкий пуск и торможение: нет бросков пускового тока, меньше механических ударов на редукторы и муфты. Точное регулирование: поддержание заданных технологических параметров процесса. Интеллектуальная защита: контроль перегрузок, перекоса фаз, замыканий на землю, перегрева и потери возбуждения. Интеграция в АСУ ТП: цифровые интерфейсы (такие как Modbus), удалённый мониторинг, предиктивная аналитика и функции безопасности.

Недостатки: Высокая начальная стоимость оборудования и пусконаладочных работ. Генерация высших гармоник: требует сетевых дросселей, фильтров или многоимпульсных схем выпрямления. Электромагнитные помехи: нужны экранированные кабели и фильтры при длине трасс свыше 50–100 метров. Тепловыделение: требует расчёта вентиляции шкафов и учёта климатических условий. Требования к двигателям: стандартные моторы перегреваются на низких скоростях из-за снижения эффективности встроенного вентилятора. Для длительной работы на малых оборотах нужны двигатели с независимым принудительным охлаждением и усиленной изоляцией обмоток.

Частотный преобразователь остаётся основой современной автоматизации, надежным инструментом для решения производственных задач. При грамотном подборе топологии, алгоритма управления и мер электромагнитной совместимости он окупается за счёт экономии энергии, увеличения межремонтного интервала и повышения качества технологических процессов.

Перед выбором оборудования определите параметры двигателя, режим работы и условия эксплуатации. Это поможет подобрать устройство, которое оптимизирует затраты электроэнергии и обеспечит надёжную работу привода.

Внедрение частотного регулирования требует участия квалифицированных специалистов. Они учтут особенности вашего производства, настроят алгоритмы управления и интегрируют преобразователь в систему автоматизации. Благодаря этому снижается риск поломок и продлевается срок службы оборудования.

Практический опыт показывает: грамотный подбор и монтаж уменьшают расход электроэнергии на 30–60% в системах водоснабжения, вентиляции и кондиционирования. Регулярное обслуживание и проверка параметров поддерживают эффективность системы на протяжении всего срока эксплуатации.

Если возникают вопросы по выбору или настройке — обратитесь к производителям или профильным специалистам. Они помогут найти решение, которое соответствует требованиям вашего проекта и бюджету. Инвестиции в частотный привод окупаются за счёт экономии энергии, снижения затрат на ремонт и повышения качества технологических процессов.
