Применение IPMI в промышленной автоматике

Intelligent Platform Management Interface (IPMI) в промышленной автоматике — это мощный инструмент для создания отказоустойчивых, удаленно управляемых систем и их мониторинга.

Сущность IPMI для автоматики

Это аппаратный стандарт удаленного управления и мониторинга «железным» уровнем устройства через выделенный канал (out-of-band). В автоматике это означает контроль не над ПО ПЛК, а над физической платформой, на которой это ПО работает.

Ключевые компоненты в пром. системах

BMC (Baseboard Management Controller)

Специализированный микроконтроллер на материнской плате промышленного компьютера или сервера. У него:

• Собственный процессор, память, ПО.
• Отдельный сетевой порт (или выделенный VLAN).
• Питание от резервного источника (даже при выключении основного CPU).

Датчики (Sensors)

Интегрируются с BMC для мониторинга:

• Температуры CPU, корпуса, критических точек шкафа.
• Напряжения по линиям питания.
• Скорости вентиляторов.
• Состояния источника питания (основной/резервный).
• Влажности (в защищенных шкафах).
• Вскрытия корпуса (датчик тампер-свич).

Практическое применение в АСУ ТП

1. Удаленный мониторинг и предиктивная аналитика

Слежение за температурой в шкафу управления: предупреждение о выходе из строя вентиляции ДО того, как перегреется ПЛК. Мониторинг вентиляторов: обнаружение деградации подшипника по падению RPM. Контроль электропитания: фиксация просадок напряжения, прогноз выхода БП из строя. Цель: Переход от ремонтного обслуживания (по факту отказа) к предиктивному (замена вентилятора в плановый сервис-виндоу).

2. Удаленное управление и восстановление

Полный цикл питания (Power Cycle): Самая востребованная функция. Если промышленный сервер или шлюз «завис», инженер из центра управления может выключить и включить его удаленно, без выезда на объект. Это решает 80% проблем с «зависаниями». Просмотр консоли (Serial over LAN): Виртуальное подключение к текстовой консоли устройства. Позволяет:

• Настроить BIOS/UEFI удаленно.
• Переустановить ОС или ПО.
• Диагностировать ошибки загрузки. Удаленная загрузка (Virtual Media): Подключить ISO-образ с дистрибутивом или ПО с центрального файлового сервера, как будто вставили флешку в USB-порт на объекте.

3. Повышение отказоустойчивости и безопасности

Работа в «темное» время (Lights-Out Management): Позволяет обслуживать платформу, когда основная ОС не загружена, а объект не персонален. Ведение журнала событий (SEL - System Event Log): BMC записывает все критичные события (перегрев, сбой питания, вскрытие) в собственную, энергонезависимую память. Это «черный ящик» для анализа инцидентов. Интеграция с SIEM-системами: События от IPMI можно направлять в централизованную систему мониторинга и безопасности (например, через Syslog или SNMP).

4. Специфичные сценарии в автоматике

• Управление шлюзами и телеметрическими серверами: Эти узлы часто стоят на границе сетей (OT/IT). Их зависание критично. IPMI дает возможность восстановить их дистанционно.
• Кластерные системы АСУ ТП: В отказоустойчивых кластерах можно мониторить «здоровье» не только на уровне ПО, но и на уровне аппаратуры каждого узла.
• Удаленные и труднодоступные объекты (нефтяные вышки, насосные станции, ветропарки): Выезд сервисной бригады крайне дорог. IPMI минимизирует необходимость физического присутствия.

Важно: Сегмент IPMI должен быть изолирован от основной OT-сети (где ПЛК и датчики) и иметь строгие правила доступа. Это критично для кибербезопасности.

Предостережения и ограничения

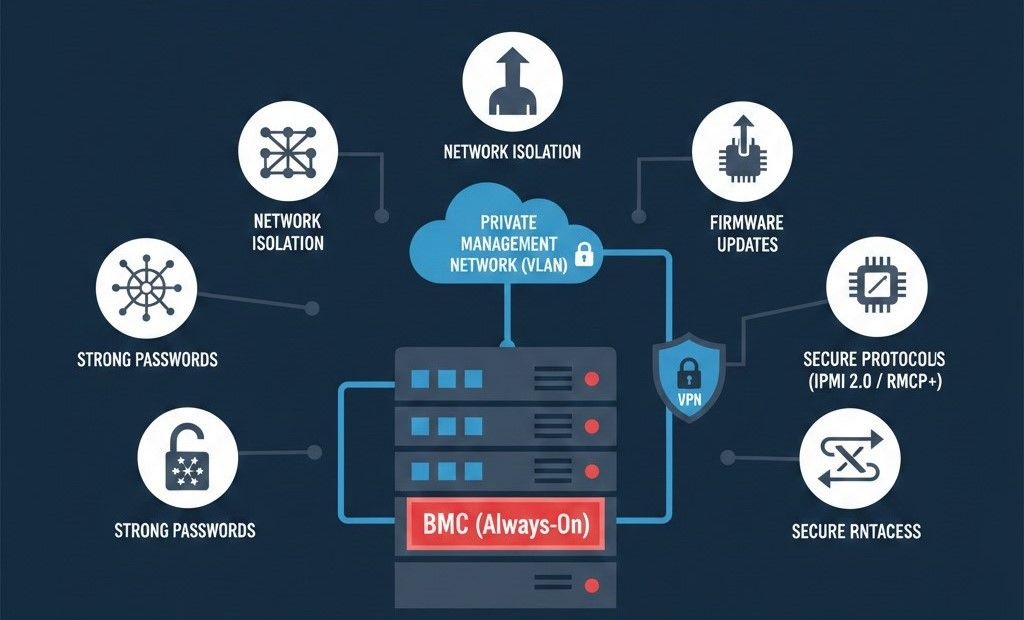

Кибербезопасность — главный риск. Старые версии IPMI (v1.5/v2.0) имеют уязвимости (слабые пароли по умолчанию, отсутствие шифрования). Обязательные меры:

1. Использовать IPMI v2.0+ с шифрованием.
2. Выделенная сеть/VLAN для IPMI.
3. Строгая политика паролей, отключение неиспользуемых функций.
4. Регулярное обновление firmware BMC.

Дополнительная стоимость и сложность. Оборудование с BMC дороже. Требует настройки и администрирования отдельного сетевого сегмента.

Не заменяет мониторинг ПЛК. IPMI не знает о состоянии технологического процесса. Это дополнение к SCADA и промышленным системам мониторинга, а не их замена.

Альтернативы и экосистема

• Redfish — современный стандарт на основе RESTful API и JSON, пришедший на смену устаревшему IPMI. Более безопасный, гибкий, удобный для интеграции в современные системы автоматизации.
• Vendor-specific protocols: У крупных вендоров (Siemens, Schneider Electric) есть собственные системы удаленного мониторинга аппаратуры (например, через HMI или специализированные шлюзы).

IPMI — это инструмент для управления «железной» платформой, а не технологическим процессом. Его применение в автоматике оправдано для критически важных узлов (шлюзы, серверы БД, телеметрия), где стоимость простоя из-за аппаратного сбоя многократно превышает стоимость внедрения IPMI.

Это инвестиция в:

1. Удаленную обслуживаемость.
2. Предиктивный мониторинг.
3. Повышение общей доступности системы.

Однако внедрять его нужно с акцентом на кибербезопасность и четким пониманием, что это дополнительный, а не основной контур управления.
