SCADA-система: что это такое

SCADA расшифровывается как Supervisory Control And Data Acquisition.

• Supervisory — надзорный;
• Control — управление;
• Data — данные;
• Acquisition — сбор.

В русском контексте SCADA-системы — ключевой элемент автоматизации, обеспечивающий обработку информации от датчиков процессов. Это стандарт для современных промышленных объектов, включая инфраструктуру энергетики и нефтегазовую отрасль.

По сути SCADA-система — это комплекс программных и аппаратных средств, который позволяет собирать данные с датчиков и устройств в реальном времени, обеспечивать контроль и управление технологическими процессами на удаленных объектах. Представьте: Supervisory Control and Data Acquisition в действии — это как «мозг», который мониторит состояние производства, реагирует на аварийные ситуации и оптимизирует работу.

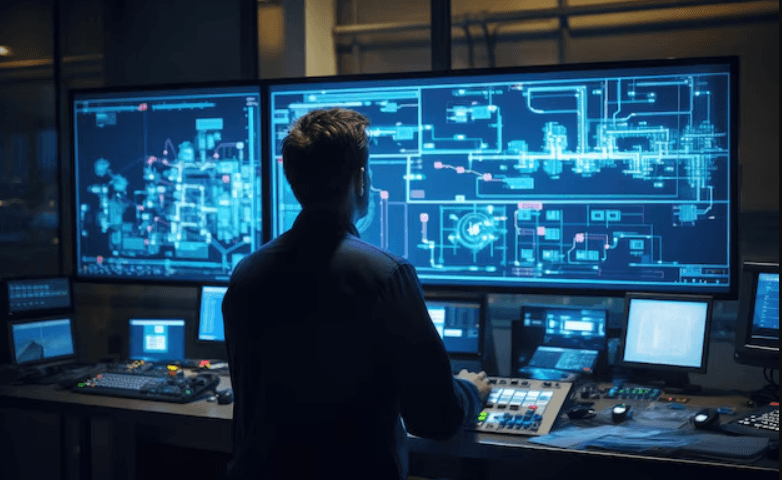

Аналогия из жизни: SCADA как «Диспетчерская умного дома», только для завода

Ваш умный дом с термостатом, камерами и автоматическими насосами — это мини-SCADA. Диспетчерский центр видит температуру, давление, изменения на экране и управляет светом или вентиляцией. На заводе SCADA-системы работают аналогично, но с тысячами точек: от линий водоснабжения до очистных сооружений. Система собирает информацию в удобном режиме, визуализирует процессы и позволяет осуществлять оперативное вмешательство, снижая риски.

Две главные задачи любой SCADA: контроль и управление

Основные задачи SCADA-системы — это контроль (мониторинг параметров) и управление (подача команд на исполнительные механизмы). Система отслеживает состояние оборудования, собирает данные в реальном времени, анализирует тренды и реагирует автоматически. Например, в котельной SCADA-система контролирует давление пара, управляет задвижками и сигнализирует о сбоях, обеспечивая непрерывный цикл работы.

Типология систем

Профессиональный выбор системы требует понимания её типологии не только по бренду, но и по логике работы:

• По функциональному назначению: Выделяют мониторинговые системы (только сбор данных и визуализация, без активного управления), управляющие (полный цикл с обратной связью) и гибридные, сочетающие оба подхода.
• По архитектуре развертывания: Монолитные решения (все на одном сервере) идеальны для малых объектов; распределенные (клиент-сервер) позволяют масштабировать систему на крупные заводы; сетевые/кластерные обеспечивают высочайшую отказоустойчивость за счет дублирования узлов.
• По экосистеме: Вендорские (заточены под оборудование конкретного производителя, например, Siemens), универсальные (агностичны к "железу") и интегрированные (включающие средства программирования контроллеров).

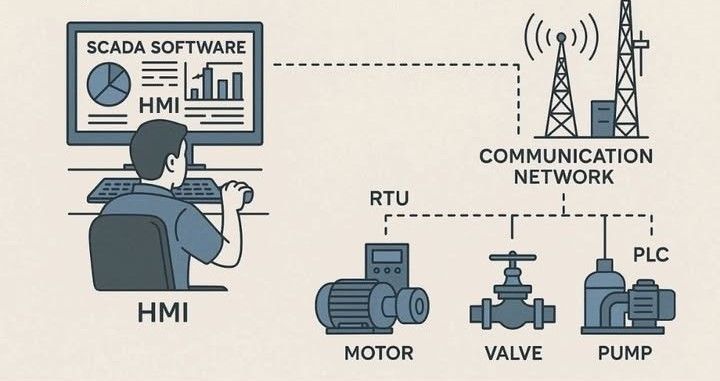

Как работает SCADA: из чего состоит система

SCADA-система состоит из четырех уровней, где каждый элемент играет роль в общем комплексе. Архитектура включает полевое оборудование, контроллеры, каналы передачи и диспетчерский пункт. Это позволяет осуществлять интеграцию с различными протоколами, такими как Modbus TCP, OPC, Ethernet/IP.

Чтобы глубже понять взаимодействие элементов системы, эксперты рекомендуют рассматривать архитектуру через призму функционального распределения ролей:

Компонент	Английская аббревиатура	Ключевая функция	Соответствие уровню
Полевые устройства	I/O Devices, Sensors	«Органы чувств» системы: непосредственное измерение параметров (температура, давление, расход) и выполнение управляющих воздействий (запуск насоса, открытие задвижки). Именно они формируют первичный поток данных.	Уровень 1
Локальные контроллеры	PLC (Programmable Logic Controller), RTU (Remote Terminal Unit)	«Мозг на местах»: первичная обработка сигналов, выполнение локальной логики, буферизация данных и передача на верхний уровень. Работают автономно при потере связи с центром.	Уровень 2
Каналы передачи данных	Коммуникации / Protocols	«Нервная система»: физическая среда (оптоволокно, радиоканал, 4G/5G) и программные протоколы (Modbus TCP/RTU, OPC UA, Ethernet/IP), обеспечивающие надежную доставку телеметрии между уровнями.	Уровень 3
Диспетчерский центр	MTU (Master Terminal Unit), SCADA Server	«Центр принятия решений»: агрегация данных со всех узлов, визуализация через HMI, хранение архивов, запуск стратегий управления и оповещение оператора.	Уровень 4

Уровень 1: Полевое оборудование (Датчики, счетчики, исполнительные механизмы)

На первом уровне находятся датчики температуры, давления, счетчики и исполнительные механизмы (насосы, задвижки). Они собирают данные с технологических объектов и передают их в контроллеры. В производственных станциях это основа: датчики фиксируют параметры, а механизмы выполняют команды.

Уровень 2: Контроллеры (ПЛК) и удаленные терминалы (RTU) — «Мозг на местах»

ПЛК (программируемые логические контроллеры) и RTU (удаленные терминалы) — это «мозг на местах». Контроллеры ПЛК обрабатывают сигналы локально, а мастер-системы координируют работу подчиненных устройств. Они работают в сложных условиях, собирая данные с полевых устройств и передавая их на верхний уровень.

Уровень 3: Среда передачи данных (Провода, промышленный Ethernet, радиоканал)

Третий уровень — среда передачи: провода, промышленный Ethernet, радиоканал или мобильные сети. Это каналы связи для обмена данными между уровнями с поддержкой протоколов Modbus, OPC и других. В распределенных сетях это обеспечивает надежный обмен информацией, даже для удаленных объектов, таких как скважины.

Уровень 4: Диспетчерский пункт (Серверы и компьютеры с ПО)

Четвертый уровень — серверы и компьютеры с ПО в диспетчерском центре. Сервер баз данных хранит архивы, центральный блок анализирует тренды. Диспетчер видит всю информацию на HMI-интерфейсе и управляет объектами удаленно.

Человеко-машинный интерфейс (HMI): лицо SCADA-системы

HMI (Human-Machine Interface) — человеко-машинный интерфейс, «лицо» системы. На экране отображаются мнемосхемы, графики и тренды в удобном виде. Оператор видит состояние системы в реальном времени и реагирует на события через интерфейс HMI.

Зачем нужна SCADA? Основные функции и возможности

SCADA-системы предоставляют функции сбора, визуализации, сигнализации и управления. Это инструмент для автоматизированных процессов, где сбор данных является основой.

Сбор данных в реальном времени (Телеметрия)

Сбор данных в реальном времени — это телеметрия с тысяч точек. Система собирает параметры от датчиков и передает их на сервер для обработки.

Визуализация процесса: отображение графиков, мнемосхем и трендов

Визуализация включает графики, мнемосхемы и тренды на экране. Это позволяет анализировать изменения и прогнозировать сбои.

Сигнализация об авариях и событиях (Алармы)

Сигнализация — это аварийные сообщения (алармы) о событиях. Система реагирует автоматически, уведомляя персонал о критических ситуациях.

Архивирование данных и создание отчетов

Архивирование данных в базу и создание отчетов для анализа. Отчетность помогает оптимизировать процессы и вести историю изменений.

Удаленное управление объектами (Пуск/Стоп двигателей, открытие задвижек)

Удаленное управление позволяет осуществлять пуск/остановку двигателей, открытие/закрытие задвижек. Диспетчер управляет объектами непосредственно из центра.

Где применяются SCADA-системы: примеры из жизни

SCADA-системы применяются в различных отраслях: промышленность, энергетика, нефтегазовый сектор. Они работают на предприятиях любого масштаба.

Промышленность и производство (Автоматизация цехов)

В промышленности — автоматизация цехов, контроль линий производства материалов и конвейеров.

ЖКХ и инфраструктура (Котельные, очистные сооружения, лифты)

ЖКХ: диспетчеризация котельных, очистных сооружений и лифтового хозяйства.

Транспорт (Тоннели, вентиляция, железные дороги)

Транспорт: управление вентиляцией в тоннелях, контроль движения на железных дорогах.

Энергетика (Электростанции и подстанции)

Энергетика: электростанции и подстанции с мониторингом нагрузки и распределения энергии.

Нефтегазовый сектор (Контроль скважин и трубопроводов)

Нефтегаз: контроль скважин, мониторинг давления и потока в трубопроводах.

Помимо энергетики и нефтегаза, существуют отрасли со своей спецификой внедрения:

• Химическая промышленность: Здесь критичен точный контроль дозировки реагентов и температурных режимов в реакторах для предотвращения опасных реакций.
• Металлургия: Системы управляют плавильными печами и прокатными станами, где важна синхронизация мощных приводов и учет колоссального энергопотребления.
• Пищевое производство: Акцент делается на соблюдении санитарных норм, отслеживании сроков хранения сырья и автоматизации фасовки.

Практический пример эффективности: Представьте магистральный нефтепровод длиной 2000 км. Без SCADA контроль 150 насосных станций потребовал бы штата из сотен диспетчеров. С внедрением системы оператор в едином центре видит давление в 500 точках в реальном времени. При возникновении разгерметизации система фиксирует аномалию за 3–5 секунд, автоматически перекрывает задвижки и локализует участок, минимизируя экологический ущерб.

Для понимания масштаба явления: по оценкам аналитиков, в 2024 году объем мирового рынка SCADA-решений превысил 41,75 миллиарда долларов, демонстрируя устойчивый рост. Это подтверждает, что данные системы перестали быть узкоспециализированным инструментом и превратились в стандарт де-факто для любой автоматизированной отрасли. Современные платформы достигли впечатляющей производительности: топовые решения способны обрабатывать до 4 миллионов тегов (каналов данных) одновременно, обеспечивая время отклика на уровне 50 миллисекунд, что критически важно для процессов, где задержка в доли секунды может стоить дорого.

Преимущества внедрения SCADA для бизнеса

Внедрение SCADA снижает расходы и повышает эффективность. Компании получают комплексную поддержку технологических процессов.

Снижение влияния человеческого фактора

Снижение человеческого фактора: автоматика минимизирует ошибки персонала.

Экономия ресурсов и энергоэффективность

Экономия ресурсов: оптимизация энергопотребления и материальных расходов.

Предотвращение аварий и быстрая диагностика проблем

Предотвращение аварий: быстрое реагирование на инциденты и диагностика проблем.

Масштабируемость: от маленького объекта до сети городов

Масштабируемость: возможность расширения от небольших объектов до сетей городов, использование облачных или локальных решений.

Говоря о выгодах, стоит оперировать фактами: грамотная автоматизация позволяет сократить операционные расходы (OPEX) на 15–25% за счет оптимизации режимов работы оборудования и снижения потребления ресурсов. Однако важно учитывать и "обратную сторону медали":

• Высокий порог входа: Лицензии на промышленное ПО и квалифицированная интеграция требуют значительных инвестиций на старте.
• Кадровый вопрос: Эксплуатация сложных распределенных систем требует от персонала компетенций на стыке IT и инженерии, дефицит которых ощущается на рынке.
• Зависимость от связи: Для территориально распределенных объектов стабильность каналов передачи данных становится фактором риска, требующим резервирования.

Программное обеспечение SCADA: краткий обзор

Программное обеспечение SCADA — ключ к интеграции. Типы ПО варьируются от встроенных решений до пакетных программ.

Встроенные SCADA-системы против пакетного ПО

Встроенные SCADA-системы (часто в панелях оператора) против пакетного ПО: первые встроены в оборудование, вторые — универсальные приложения для ПК и серверов.

Популярные мировые бренды (iFIX, WinCC, Citect, Zenon)

Мировые бренды: iFIX (GE Digital), WinCC (Siemens), Citect (Schneider Electric), Zenon (Copa-Data) — решения для крупных проектов.

Российское ПО: тренд на импортозамещение (MasterSCADA, Trace Mode и др.)

Российское ПО: MasterSCADA, Trace Mode, RapidSCADA — решения для импортозамещения и соответствия требованиям регуляторов.

SCADA и кибербезопасность: актуальные риски

Вопрос кибербезопасности промышленных сетей (ICS/SCADA) вышел на первый план. Промышленные системы являются главной мишенью для атак из-за использования старых протоколов и иногда недостаточного уровня защиты периметра. Миф о том, что «изолированный от интернета контур» гарантирует безопасность, давно развеян. Современные стандарты защиты (например, МЭК 62443) предписывают комплексный подход:

1. Сегментация сетей: Строгое разделение офисной и промышленной сетей (DMZ) для предотвращения горизонтального перемещения угроз.
2. Глубокая инспекция протоколов: Использование межсетевых экранов, понимающих специфику промышленных команд (Modbus, OPC), чтобы блокировать вредоносные запросы к контроллерам.
3. Контроль целостности: Мониторинг изменений в конфигурациях ПО и прошивок оборудования для своевременного выявления несанкционированного доступа. Методы защиты: межсетевые экраны (фаерволы), сегментация сети, контроль доступа, регулярное обновление ПО.

Итак, SCADA — это мощный инструмент автоматизации: контроль, данные и управление в реальном времени.

Чем отличается SCADA от АСУ ТП?

SCADA — это программная "надстройка", обеспечивающая визуализацию и диспетчеризацию. АСУ ТП — это комплекс "под ключ", включающий также "железо": датчики, контроллеры и исполнительные механизмы.

Подходит ли это для малого бизнеса?

Безусловно. Существуют облегченные версии (например, RapidSCADA или отечественные решения с гибкой лицензией), которые позволяют автоматизировать небольшие линии или котельные с минимальным бюджетом.

Нужен ли интернет для работы?

Нет, ядро системы работает в локальной сети предприятия (LAN). Глобальная сеть требуется только для организации удаленного доступа руководства или облачной аналитики, и этот канал всегда защищается дополнительно.

Сколько времени занимает запуск?

Для компактного объекта (до 100 точек) цикл внедрения занимает 2–3 месяца. Крупные инфраструктурные проекты с распределенной архитектурой могут реализовываться от 6 до 12 месяцев, включая пусконаладку и обучение.
