Устройство плавного пуска: что это, принцип работы, сферы применения

В промышленной автоматизации есть устройства, которые работают незаметно, но ежегодно экономят миллионы на ремонте оборудования. Одно из них — устройство плавного пуска (УПП), или софтстартер. В ней содержатся практические знания о том, как выбрать, подключить и настроить УПП, чтобы он защищал двигатель, а не становился источником проблем.

Что такое устройство плавного пуска и зачем оно нужно

УПП управляет напряжением на асинхронном двигателе в моменты включения и выключения. Задача устройства — разогнать и остановить мотор плавно, без скачков тока и механических ударов. Это применяется для продления срока службы электропривода и снижения нагрузки на сеть.

Проблемы прямого пуска асинхронного двигателя

Прямой пуск (DOL) — это как резко бросить сцепление в машине с холодным двигателем. Механика получает удар, сеть — просадку.

Две основные проблемы:

1. Пусковые токи. В первые секунды электрический ток достигает величины, в 6–8 раз превышающей номинал. Такое нарастание нагрузки влияет на стабильность линии, вызывает срабатывание автоматов и перегрев обмоток.
2. Механический удар. Резкий набор крутящего момента рвёт ремни, ускоряет износ редукторов и подшипников. В насосах возникает гидроудар, который разрушает трубопроводы.

УПП ограничивает пусковой ток и снижает динамические нагрузки. Это повышает долговечность агрегатов и обеспечивает безопасный запуск даже в сетях с ограниченной мощностью.

Сферы применения софтстартеров

УПП не универсален, но в ряде задач он незаменим:

• Насосные станции. Плавный запуск и торможение исключают гидроудары в гидравлических системах. Точность подачи жидкости повышается, трубопроводы служат дольше.
• Вентиляторы и дымососы. Постепенный разгон тяжёлой крыльчатки снижает нагрузку на ремни и муфты. Передача момента происходит без рывков.
• Конвейеры. Плавный старт предотвращает просыпание груза и травмирующее ускорение ленты.
• Дробилки, компрессоры, центрифуги, генераторы. УПП применяется там, где величина пускового тока имеет критическое значение для сети.

Широко используются софтстартеры в станках, приводах мельниц и других машинах с высокой инерцией. Виды нагрузок различны, но назначение устройства едино — обеспечение плавного перехода из состояния покоя в рабочий режим.

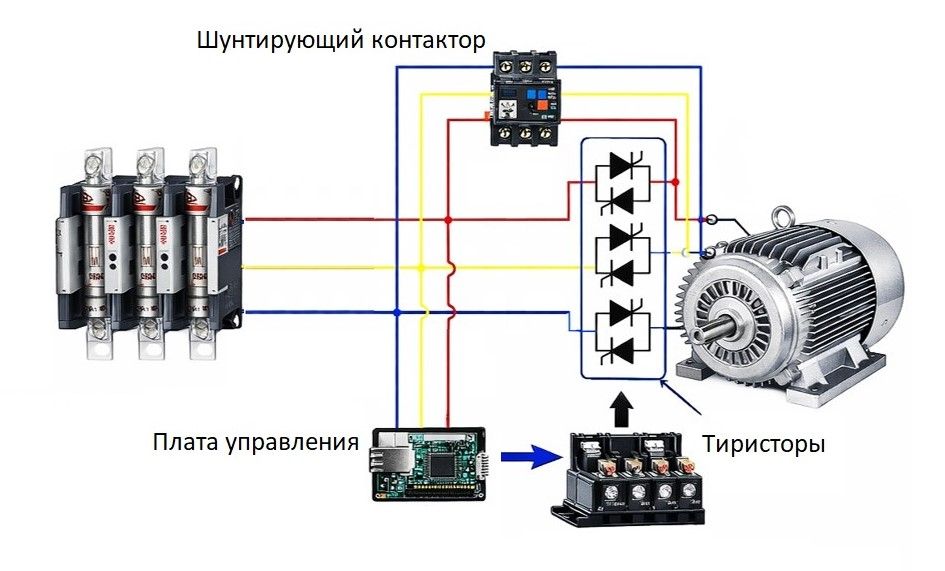

Устройство и основные компоненты софтстартера

Понимание конструкции УПП помогает диагностировать неисправности и правильно подбирать устройство под задачу.

Силовая часть: тиристоры и симисторы

Основа УПП — силовые ключи на полупроводниковых элементах. В трёхфазные схемы включают встречно-параллельные тиристоры: один работает с положительной полуволной, второй — с отрицательной.

Микроконтроллер открывает тиристоры с задержкой относительно начала полуволны. Это «обрезает» синусоиду переменного тока и снижает действующее значение напряжения на двигателе. Магнитный поток в сердечнике, электромагнитные поля и сопротивления переходов — все эти характеристики учитываются при разработке силовой части.

Элементы подбираются по диапазону рабочих температур и уровню токовых нагрузок. Качественные материалы и продуманная конструкция обеспечивают стабильную работу даже при частых циклах эксплуатации.

Схема шунтирования: байпасный контактор

Тиристоры греются при работе. Чтобы исключить нагрев в рабочем режиме, в схему вводят байпасный контактор.

Логика проста: УПП разгоняет двигатель → достигнута номинальная скорость → выключатель байпаса замыкается → ток идёт напрямую, тиристоры отключаются.

Такое решение снижает потери потребляемой энергии, уменьшает нагрев силовой части и увеличивает ресурс устройства. Использование байпаса является необходимым для мощных аппаратов, где даже 1–2 Вт потерь на ампер дают существенный нагрев.

Плата управления и микроконтроллер

«Мозг» УПП обрабатывает сигналы датчиков, управляет углами открытия тиристоров и реализует алгоритмы пуска. Современные контроллеры работают в цифровой логике, обработка данных происходит в реальном времени.

Панели индикации и приборы настройки позволяют гибко конфигурировать параметры пуска. Информация о состоянии системы доступна через дисплей или промышленные интерфейсы (Modbus, Profibus). Разработка алгоритмов ведётся с учётом особенностей различных типов нагрузки.

Технические средства управления обеспечивают точность регулирования и автоматический отклик на изменения в сети. Гибкий подход к настройке повышает качество пуска и снижает риск аварий.

Цепи питания и защиты

Внутренний блок питания преобразует сетевое напряжение в низковольтное для электроники. Цепи гальванической изоляции разделяют высоковольтную и управляющую части.

Источники питания, предохранители и входы для внешних сигналов формируют контур безопасности. При перегрузке, коротком замыкании или нарушении условий эксплуатации УПП защищает оборудование, отключая питание.

Наличие встроенной диагностики упрощает обслуживание и снижает время простоя. Гарантия производителя распространяется на элементы при соблюдении правил монтажа и эксплуатации.

Принцип работы УПП: как снижается пусковой ток

УПП не меняет частоту сети — она остаётся 50 Гц. Устройство регулирует действующее значение напряжения, управляя формой синусоиды.

Метод фазового регулирования

На старте подаётся минимальное напряжение — достаточное, чтобы сдвинуть ротор. Затем в течение заданного времени (Time Ramp) напряжение постепенно растёт до номинала.

Поскольку ток двигателя пропорционален напряжению, ограничение уровня напряжения снижает величину пускового тока. Нарастание тока происходит плавно, без бросков.

Этот способ является основой большинства алгоритмов УПП. Путём регулировки угла открытия тиристоров устройство обеспечивает плавный переход из начального состояния в рабочий режим.

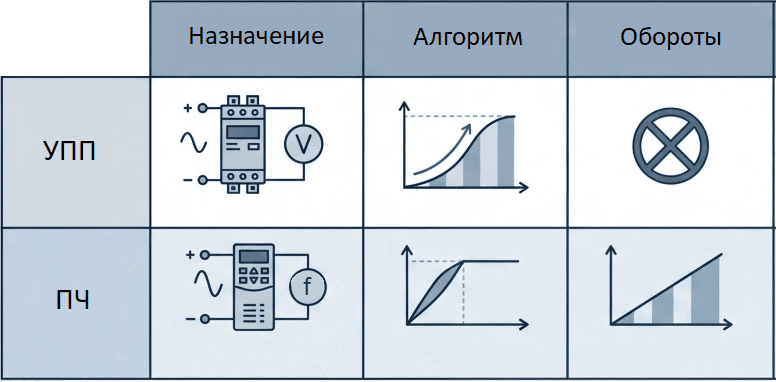

Отличие от частотного преобразователя

Частотный преобразователь (ПЧ) меняет и частоту, и напряжение — это позволяет регулировать скорость двигателя в широком диапазоне. УПП работает только с напряжением, частота остаётся неизменной.

Различные критерии выбора между УПП и ПЧ:

• Если нужна только плавная работа при запуске и останове — достаточно УПП.
• Если требуется регулировка скорости в процессе работы — нужен ПЧ.

Влияние на стоимость, габариты и сложность системы имеет значение при выборе. УПП снижает капитальные затраты, ПЧ повышает функциональность.

Управление моментом и защита от гидроударов

Продвинутые УПП используют алгоритм Torque Control: устройство анализирует ток и подстраивает напряжение так, чтобы крутящий момент рос линейно.

Для насосов это критично: равномерный разгон момента означает, что вода в трубе ускоряется без скачков давления. Гидравлические удары исключаются, долговечность трубопроводов повышается.

Назначение этой функции — обеспечение безопасной эксплуатации и снижение риска аварий. Особенности алгоритма учитываются при выборе УПП для ответственных применений.

Основные режимы и алгоритмы работы

Современный софтстартер — это гибкий инструмент под разные задачи.

Плавный пуск с ограничением тока

Простой и надёжный режим: задаёте предельный ток (например, 300% от номинала), УПП ограничивает открытие тиристоров, чтобы не превысить это значение.

Автоматический контроль уровня тока позволяет работать в сетях с ограниченной мощностью. Гибкий подход к настройке обеспечивает стабильный запуск даже при различных условиях нагрузки.

Пуск с контролем момента (Torque Control)

Более сложный алгоритм: УПП анализирует динамику тока и корректирует напряжение для линейного роста момента.

Контроллеры обрабатывают сигналы в реальном времени, точность регулирования повышается. Информация о состоянии системы доступна для мониторинга.

Рекомендуется для конвейеров и насосов, где важна кинематика, а не только электрика. Возможно подробнее изучить алгоритм в документации производителя.

Режим мягкого останова

При прямом отключении насоса вода по инерции бьёт в обратный клапан. Режим «Мягкий стоп» постепенно снижает напряжение в течение 5–30 секунд.

Торможение двигателя происходит плавно, поток воды затихает, клапан закрывается без удара. Это защищает гидравлические системы и увеличивает ресурс арматуры.

Применение этого режима является необходимым для насосных станций и инерционных механизмов. Безопасный останов снижает риск аварий и повышает надёжность эксплуатации.

Защитные функции УПП

Хороший софтстартер берёт на себя часть функций защиты, экономя место в шкафу.

Защита от перегрузки и короткого замыкания

Встроенная электронная защита моделирует нагрев обмоток (функция I²t). При длительной перегрузке УПП отключает двигатель.

От короткого замыкания требуются внешние быстродействующие предохранители: тиристоры сгорают быстрее, чем срабатывает обычный автомат. Приборы защиты обеспечивают безопасность аппаратов.

Критерии подбора предохранителей указаны в документации. Наличие правильной защиты является необходимым для предотвращения аварий.

Контроль перекоса и обрыва фаз

УПП постоянно мониторит три фазы. При обрыве или сильном перекосе напряжения устройство блокирует пуск.

Цифровой контроль величины напряжения по каждой линии позволяет вовремя реагировать на аномалии. Автоматический алгоритм защищает двигатель от работы на двух фазах.

Информация о событиях фиксируется в памяти. Специалисты с помощью этих данных быстрее диагностируют неисправности.

Тепловая защита радиаторов

В силовом блоке установлены термодатчики. Если радиаторы нагрелись выше 80–90°C (из-за забитой вентиляции или отказа вентилятора), УПП уходит в аварию.

Это предотвращает расплавление полупроводниковых ключей и повышает долговечность устройства. Контроль температуры является частью системы обеспечения надёжности.

Обслуживание включает периодическую проверку вентиляции. В случае перегрева требуется анализ причин перед повторным запуском.

Схемы подключения УПП к электродвигателю

Неправильное подключение — частая причина выхода УПП из строя.

Стандартная схема (3 провода) и 6-проводная

3-проводная схема: УПП включается в разрыв линейных проводов. Двигатель соединён в звезду или треугольник в клеммной коробке. Проще в монтаже, но ток идёт через УПП полностью.

6-проводная схема: Фазы сети подключаются напрямую к двигателю, УПП — в разрыв обмоток. Позволяет использовать устройство на меньший ток, но требует 6 проводов до двигателя.

Виды схем выбираются по критериям: мощность, доступное место, условия монтажа. Способы подключения указаны в руководстве производителя.

Схема «Внутри треугольника» (Inside Delta)

Разновидность 6-проводной схемы: двигатель собран в треугольник, УПП подключается последовательно с каждой обмоткой.

Выгода: ток через тиристоры меньше линейного в √3 раза. Это позволяет взять УПП на ступень мощности ниже и экономит бюджет.

Важно: требуется доступ к 6 выводам обмоток. Необходимо проверить наличие такой возможности перед выбором схемы.

Подключение байпасного контактора

Байпас может быть встроенным или внешним. После выхода на номинальную скорость контактор замыкается, шунтируя тиристоры.

Это исключает потери на полупроводниковых ключах и снижает нагрев. Использование байпаса повышает КПД системы в рабочем режиме.

После настройки следует проверить логику переключения: байпас должен включаться только после полного разгона.

Преимущества и недостатки: сравнение методов пуска

УПП против частотного преобразователя

• Стоимость: УПП в 3–5 раз дешевле, ПЧ дороже.
• Габариты: УПП компактнее, ПЧ крупнее (радиаторы + дроссели).
• Функция: УПП — только пуск/останов, ПЧ — пуск, стоп, регулировка скорости.
• Гармоники: УПП даёт минимальные искажения, ПЧ — высокие гармонические искажения.
• Применение: УПП для насосов и вентиляторов с постоянной скоростью, ПЧ для конвейеров и экструдеров с переменной скоростью.

Если скорость менять не нужно — УПП является оптимальным выбором. Возможно сэкономить на оборудовании и упростить систему. Следует учитывать, что ПЧ позволяет гибче управлять процессом.

УПП против схемы «Звезда-Треугольник»

Схема «Звезда-Треугольник» — электромеханический метод с двумя ступенями пуска. В момент переключения происходит разрыв тока и повторный бросок — это всё равно механический удар.

Преимущество УПП: плавность непрерывна, нет ступенчатого ускорения. Устройство защищает мотор, а контакторы схемы «Звезда-Треугольник» — нет.

Надёжность системы повышается при использовании УПП. Однако для простых задач с редкими пусками старая схема может быть ещё оправдана.

Как правильно выбрать УПП

УПП — инвестиция в надёжность производства. Окупается за счёт снижения простоев и штрафов за пиковую мощность.

Ключевые параметры выбора

1. Ток, а не мощность. Номинальный ток УПП должен быть ≥ тока двигателя. Величина тока — основной критерий.
2. Режим работы:
   • Normal Duty — насосы, вентиляторы (1 пуск/час).
   • Heavy Duty — конвейеры, дробилки (частые пуски, высокий момент). Запас по току 20–30%.
3. Количество пусков в час. При частых циклах нужен УПП с усиленным теплоотводом.
4. Условия эксплуатации. Температура, влажность, вибрация — влияют на выбор исполнения.

Специалисты производителя с помощью каталогов и расчётных программ позволяют точно подобрать устройство. Информация о характеристиках нагрузки необходима для сбора заранее.

Типичные ошибки при монтаже

1. Отличие быстродействующих предохранителей. Тиристоры не выдержат КЗ без защиты типа aR.
2. Неправильная настройка времени разгона. Слишком быстрый пуск для инерционной нагрузки вызовет аварию, слишком медленный — перегреет тиристоры.
3. Игнорирование заземления. Чувствительная электроника требует качественного заземления для защиты от помех.
4. Попытка регулировать скорость. УПП не регулятор скорости. Попытка «дросселировать» насос снижением напряжения в рабочем режиме сожжёт устройство.

Помните: правильная установка и настройка обеспечивают долгую и стабильную работу. Информация в руководстве производителя является необходимой к изучению перед монтажом.

Грамотно подобранный софтстартер — это «тихий охранник» вашего двигателя. Он берёт на себя самый тяжёлый момент работы, защищает от перегрузок и повышает долговечность оборудования. Ресурс системы увеличивается, износ уменьшается, эксплуатация становится безопасной.

Следует доверить подбор и настройку специалистам, учесть особенности вашего процесса и не экономить на качестве элементов. Тогда УПП обеспечивает именно то, ради чего создан: плавный запуск, надёжную работу и спокойствие за оборудование.
