Что такое ШУН (шкаф управления насосами): описание и виды
В инженерных и технологических объектах стабильная подача жидкости или давления невозможна без средств автоматизации. В этой статье рассмотрим, что такое ШУН (шкаф управления насосом), как он устроен, какие функции выполняет, где применяется и почему его использование становится стандартом не только на промышленных предприятиях, но и в бытовых системах водоснабжения. Разберём особенности конструкции, виды шкафов управления насосами, преимущества и основные критерии выбора.
Определение и основная задача устройства

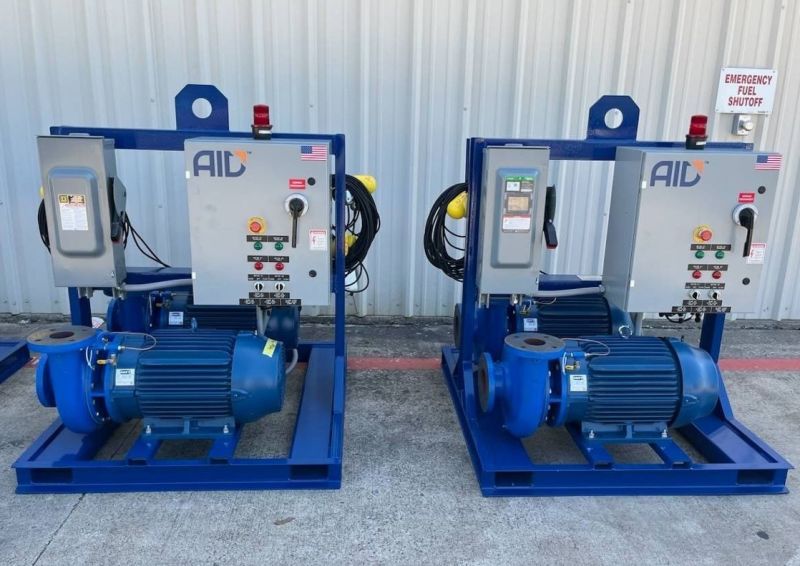

Шкаф управления насосом (ШУН) — устройство, которое отвечает за автоматическое управление насосами различного назначения. Оно обеспечивает стабильную работу насосной системы, контролирует все ключевые параметры и повышает надёжность эксплуатации. Главная цель шкафа управления — оптимизация процессов подачи жидкости, регулирование давления, контроль уровня и защита от аварий.
Современные шкафы управления применяются в частных домах, на промышленных станциях, в коммунальных службах и производственных сетях. Благодаря продуманной конструкции и интеграции в автоматизированные комплексы, ШУН стал обязательным элементом инженерных проектов любой сложности.
Принцип автоматического управления насосным оборудованием
ШУН работает по принципу анализа информации от датчиков и контроллеров. Контроллер обрабатывает сигналы о состоянии системы, сравнивает их с уставками и подаёт команды на включение или отключение агрегатов. При падении давления или уровня жидкости шкаф управления насосами выполняет команду пуска, а при достижении нормы — останавливает работу насосов.
Модели, оснащённые частотными преобразователями, регулируют скорость вращения двигателя в зависимости от реальной нагрузки. Такой способ управления снижает энергопотребление, исключает гидроудары и продлевает срок службы оборудования. ШУН также может входить в общую систему диспетчеризации, передавая оператору все данные о состоянии устройств.
Отличие ШУН от простого пускателя или ручного управления
В отличие от обычного пускателя, шкаф управления насосами полностью автоматизирует процесс работы. Режим ручного включения используется лишь для обслуживания или проверки. ШУН контролирует множество показателей — тока, давления, температуры, фазового дисбаланса, состояния линий питания. Это делает эксплуатацию безопасной и продуктивной.
Кроме того, шкаф отличается наличием встроенных средств защиты, контроля и диспетчеризации. Он может выполнять функции плавного пуска, чередования насосов и автоматическим образом предотвращать перегрузку или короткое замыкание.
Основные функции
Защита электродвигателей (от токов КЗ, перегрузки, «сухого хода»)
Одной из ключевых задач шкафа управления насосами является защита электродвигателей от любых нештатных ситуаций — коротких замыканий, силы тока сверх нормы и «сухого хода». Современная система управления включает автоматические выключатели, реле контроля фаз, температурные датчики и блок реагирования на утрату давления.
При срабатывании защиты шкаф автоматически отключает агрегат, предотвращая перегрев и дальнейшее повреждение оборудования. Высокий уровень надёжности делает такую систему обязательной для инженерных объектов, где недопустимы аварийные ситуации.
Автоматический пуск и остановка насосов по заданным параметрам (давление, уровень)
ШУН производит автоматический запуск или остановку насосов на основании заданных показаний. Контроллер обеспечивает работу по алгоритму — включение при падении давления, останов при достижении нормы, включение по уровню или по сигналу внешних систем.
Помимо заданных параметров, шкаф управления может учитывать дополнительные условия эксплуатации. Если используется частотное регулирование, система плавно изменяет обороты, поддерживая стабильные показатели подачи воды. Это особенно актуально для водоснабжения, где устойчивое давление критически важно.
Режимы работы: ручной, автоматический, дистанционный
Любой шкаф управления насосами поддерживает три режима работы: ручной, автоматический и дистанционный. При ручном управлении оператор выполняет включение кнопки на панели. В автоматическом — задания выполняются без участия человека. В дистанционном режиме управления сигналы подаются от центральной системы диспетчеризации или удалённого поста.
ШУН совмещает эти методы, что позволяет гибко настроить алгоритмы под разные условия и типы объектов. На объектах с несколькими насосами реализовано чередование: агрегаты включаются поочерёдно, обеспечивая равномерный износ.
Контроль и визуализация параметров системы (давление, ток, частота вращения)
Для контроля всех процессов в шкафу управления насосами предусмотрены приборы, дисплей, манометры и световые индикаторы. На экране отображаются ключевые показатели: давление, ток, температура и частота вращения. Визуализация помогает оперативно оценить состояние системы и выявить отклонения.
Контроллеры передают информацию в систему диспетчеризации, а также сохраняют архивы данных для анализа. При необходимости предусмотрена функция отправки сигналов о неисправностях и авариях. В комплектацию входят переключатели, лампы и панели управления для удобства оператора.
Режим чередования насосов для равномерного износа
Чтобы насосы изнашивались равномерно, шкаф управления применяет алгоритм чередования. При накоплении заданного времени работы один насос выключается, а другой включается в работу. Такой способ управления насосами обеспечивает равномерное распределение ресурса и повышает общую надёжность системы.
По мере изменения условий эксплуатации контроллер может автоматически менять очередность, а также временно переводить насос в резерв. Такое решение обеспечивает эффективное использование оборудования и экономию электроэнергии.
Конструкция и состав
Корпус шкафа: степень защиты IP, материал изготовления
Шкаф управления насосами представляет собой металлический или пластиковый корпус с определённой степенью защиты IP. От этого зависит, где возможно использовать устройство — внутри помещений, на улице или в агрессивной среде. Варианты IP31–IP65 покрывают все типы задач.
Прочный корпус защищает компоненты от пыли, влаги и механического воздействия. Внутри корпуса установлены монтажные панели, зажимы питания, вентиляционные решётки и элементы безопасности. При необходимости возможно производство по индивидуальным проектам — под конкретные категории объектов.
Коммутационная и защитная аппаратура (автоматы, контакторы, реле)
Внутри шкафа управления размещена аппаратура контроля, защиты и коммутации: автоматы, контакторы, реле и токовые датчики. Они исключают перегрузку, выполняют безопасный пуск и гарантируют отключение при коротком замыкании.
Конструкция отвечает нормам технической документации. Для удобства обслуживания и эксплуатации все элементы промаркированы. В сложных системах дополнительно применяются интерфейсные модули, позволяющие встраивать шкаф в общий контур автоматизации.
Устройства плавного пуска (УПП) или частотные преобразователи (ЧП)
Основное отличие продвинутых моделей — наличие устройства плавного пуска или частотных преобразователей. Эти блоки регулируют характеристику тока и уменьшают пусковые нагрузки на двигатели. Шкаф управления насосами с плавным пуском увеличивает срок службы насосов и снижает пиковое энергопотребление.
Частотное управление считается наиболее экономичным видом регулирования, так как позволяет поддерживать стабильные параметры в любой момент времени.
Контроллер (микропроцессорный блок) – «мозг» системы
Главный элемент шкафа управления насосами — контроллер, который выполняет обработку данных, формирует алгоритмы управления и передаёт команды всем узлам. В современных системах это программируемые блоки, которые подключаются к коммуникационным линиям и интегрируются с сетью связи.
Контроллер обеспечивает сбор информации о состоянии каждого агрегата, регулирует параметры, а также позволяет оператору дистанционно управлять процессом. Особое внимание уделяется надёжности — в случае отказа система переходит на резервный сценарий.
Датчики и элементы индикации (манометры, лампы, дисплей)
Сбор информации обеспечивают датчики давления, уровня и температуры. Их сигналы обрабатываются контроллером, а результат отображается на дисплее и сигнальных лампах. Таким образом, шкаф управления насосами предоставляет пользователю полный контроль над состоянием оборудования.
На лицевой панели также установлены переключатели и кнопки для выбора режима работы. Это делает управление понятным и безопасным даже при работе со сложными системами. Приборы держат устойчивость к перепадам напряжения, а кабельные вводы имеют защиту от влаги.
Органы управления (кнопки, переключатели)
Органы управления шкафом располагаются на дверце. Это кнопки, индикаторы, переключатели режимов. Оператор может включить или отключить насос вручную, запустить автоматический алгоритм или перевести систему под дистанционный контроль.
Такая компоновка максимально удобна при обслуживании — управление проще, а аварийное включение или отключение выполняется быстро. Для повышения безопасности шкаф часто имеет запорное устройство, которое исключает доступ посторонних.
Виды и классификация
Классификация по количеству управляемых насосов (одиночные, групповые)
По количеству агрегатов различают шкафы управления насосами одиночные и групповые. Первый вариант подходит для частных объектов, где требуется управление только одним насосом. Групповые шкафы управления рассчитаны на системы с несколькими агрегатами — они обеспечивают режим чередования, резервирования и балансируют нагрузку.
При работе с несколькими насосами контроллеры выполняют распределение времени пуска, чтобы системы функционировали равномерно и без износа оборудования. Такой подход повышает надёжность и помогает обеспечивать бесперебойную подачу воды или другой жидкости.
Классификация по типу насосов: для скважинных, дренажных, циркуляционных насосов
Согласно типу оборудования шкафы управления насосами делятся на скважинные, дренажные и циркуляционные. ШУН для скважин обычно устанавливается рядом с насосной станцией, управляя погружными агрегатами. Для дренажных и фекальных применяют влагозащищённые шкафы управления с расширенным диапазоном температур и усиленной защитой.
Циркуляционные системы (в отоплении или охлаждении) требуют устойчивости к переменам температуры и долговременной работы. Все типы шкафов могут комплектоваться частотными регулирующими устройствами, обеспечивающими плавное управление скоростью вращения насосов.
ШУН для систем водоснабжения и повышения давления
ШУН для систем водоснабжения — самое востребованное решение. Здесь шкаф управления насосами стабилизирует давление, поддерживает постоянный уровень в магистралях и управляет насосами по сигналам от датчиков. Контроллер может анализировать параметры в реальном времени и автоматически изменять режим управления.
Такой шкаф управления используется в частных и городских системах, предназначенных для повышения давления в сетях и работы с резервуарами. Конструкция соответствует строгим нормам безопасности и допускает установку с пожарными и аварийными линиями.
ШУН для систем канализации и водоотведения (дренажные, фекальные)
Для канализационной инфраструктуры применяются шкафы управления насосами, оснащённые датчиками уровня и контролем «сухого хода». При достижении пороговых значений жидкость откачивается автоматическим образом, что предотвращает переполнение резервуаров.
Такое решение используется на КНС и в городских системах водоотведения. Приборы обеспечивают выполнение процессов, быстрое включение насосов и отключение после завершения цикла. При аварийных изменениях алгоритм сигнализирует диспетчеру по модулю связи.
ШУН для систем пожаротушения и противопожарных установок
В установках пожаротушения шкаф управления насосами выполняет немедленный пуск агрегатов при получении сигналов от датчиков дыма или пламени. В таких системах критически важно время реакции — доли секунд. Поэтому используется дублированное питание, повышенный уровень надёжности и жёсткая схема контроля.
Комплектация этих шкафов проходит сертификацию, и производители гарантируют полное соответствие требованиям пожарной безопасности. При необходимости возможно дополнить схему вентиляторами или дымоудаления.
ШУН с частотным регулированием (ЧРП) и без него
Шкафы управления насосами бывают с частотным регулированием и без него. С ЧРП оборудование выполняет точное регулирование производительности, поддерживает параметры потока и снижает износ. Без ЧРП насосы работают только на включение и выключение, что уместно для простых систем.
Экономичность и эффективность работы чаще достигаются именно при наличии частотного привода, который позволяет адаптировать скорость под реальные нагрузки.
Области применения
Водоснабжение частных домов и коттеджей
В частных домах шкаф управления насосами стабилизирует давление и уровень воды — включение и остановка выполняются автоматическим образом. Комплекты отличаются компактностью, надёжностью, простотой монтажа и возможностью интеграции в умные системы.
Владельцы могут заказать оборудование напрямую и купить готовые шкафы управления по каталогу. Компания-изготовитель предоставляет информацию о моделях, цены, график доставки и условия оплаты. Отзывы клиентов отмечают долговечность и гарантию производителя.
Промышленные предприятия и сельское хозяйство
На промышленных объектах шкаф управления насосами используется для регулирования подачи воды, теплоносителя или жидкостей в технологическом процессе. Он входит в схемы автоматизации и диспетчеризации, совместим с электроприводом и вентиляцией.
ШУН автономно контролирует параметры при работе насосов, фиксирует аварийные события и передаёт их оператору. На объектах сельского хозяйства шкафы применяются в орошении и мелиорации, обеспечивая точность и эффективную подачу воды.
Коммунальное хозяйство (Водоканал, котельные, ТЭЦ)
В коммунальном секторе шкафы управления насосами встречаются повсеместно. ШУН в Водоканал-объектах регулирует уровень и поток жидкости, а в котельных и ТЭЦ обслуживает циркуляционные контуры.
Все процессы выполняются автоматически, а через интерфейсы связи операторы могут управлять сотнями кабинетов с центрального пульта. Такой тип управления упрощает эксплуатацию, повышает надёжность и позволяет оперативно реагировать на аварии.
Оросительные и мелиоративные системы
В сельском хозяйстве шкаф управления насосами управляет включением, отключением и чередованием агрегатов в зависимости от расписания поливов. Применяются программируемые контроллеры, обеспечивающие управление в автоматическом режиме и обеспечивающие равномерное использование ресурсов.
Преимущества таких систем — минимальное участие человека, высокая точность и экономия электроэнергии. При установке производители предлагают помощь специалистов и сервисную службу.
Преимущества
Повышение энергоэффективности и снижение износа оборудования
Основное преимущество шкафа управления насосами — рост энергоэффективности. Автоматика снижает пусковые токи, регулирует нагрузку и предотвращает резкие колебания давления. При наличии частотного регулирующего модуля достигается плавный пуск и меньший износ подшипников.
Такое управление позволяет продлить срок службы насосов на годы и сократить энергозатраты до 30 %.
Гарантированная защита от аварийных ситуаций
Благодаря комплексной защите шкаф управления насосами предотвращает короткие замыкания, перегрев и превышение тока. Контроллер контролирует состояние всех линий, при нештатных обстоятельствах активирует отключение и запись событий.
Для повышения надёжности системы шкафы используются с резервным питанием и оснащаются отдельными щитами автоматики. ШУН гарантирует непрерывную работу и быструю реакцию на любые изменения.
Удобство эксплуатации и минимизация ручного труда
Интерфейс шкафа управления насосами интуитивно понятен. Все элементы отображаются на дисплее, а основные команды выполняются кнопками. При необходимости оператор может задать заданные параметры или активировать дистанционное управление.
ШУН упрощает доступ к данным: можно получать отчёты, анализировать показатели, контролировать состояние оборудования. Это снижает вероятность ошибок и минимизирует ручной труд.
Долговечность насосов и всей системы в целом
За счёт плавного пуска, равномерного износа и автоматического чередования обеспечивается долговечность насосов. Шкаф управления исключает перегрузки, регулирует параметры и постоянно контролирует безопасность.
В результате системы работают стабильно, а владелец получает гарантию высокой производительности. Правильный выбор шкафа управления насосами особенно важен на крупных объектах, где простои недопустимы.
Как выбрать ШУН
Мощность, ток и количество управляемых насосов
Выбирая ШУН, нужно учитывать мощность, номинальный ток и число насосов. Расчёт производится инженером, чтобы система соответствовала рабочим параметрам. Неправильные значения приводят к износу и аварии.
Шкаф управления подбирается в соответствии с паспортами агрегатов и типом управления — прямое, через плавный пуск или частотным способом.
Напряжение питающей сети (220 В или 380 В)
Напряжение питания определяет класс шкафа. Для бытовых установок подходит 220 В, для производственных — 380 В. Важно проверить наличие сертификатов и равномерность нагрузки по фазам.
Шкаф управления насосами должен соответствовать требованиям ГОСТ и обеспечивать надёжное электроснабжение. При превышении напряжения блок контроля активирует отключение.
Требуемый функционал и степень автоматизации
При выборе учитывают, какие функции важны заказчику — простое включение/отключение или полная автоматизация с отчётами и удалённым управлением. Иногда требуется интеграция с системами диспетчеризации, а иногда — только базовые функциональные возможности.
Специалисты помогают подобрать оптимальную схему, позволяющую достичь максимальной эффективной работы с минимальными затратами.
Необходимость частотного регулирования
Если требуется плавная регулировка, выбирают шкаф управления насосами с частотным преобразователем. Он обеспечивает мягкий пуск, экономию и повышение ресурса.
Отказаться от ЧРП можно, если система работает в постоянном режиме и нагрузка мало изменяется. В любом случае управление должно быть устойчивым и простым.
Климатические условия и степень защиты корпуса (IP)
При эксплуатации необходимо учитывать температурный диапазон, влажность и пыльность. Для помещений достаточно IP31; для улицы — IP54 и выше. Корпус шкафа выполняется из металла или пластика по материалам с антикоррозийной обработкой.
Верный выбор корпуса и вентиляционных систем обеспечивает надёжность, предотвращает короткое замыкание и подходит для разных категорий климатов.
Важность бренда и сертификации оборудования
Надёжные производители подтверждают качество и соответствие всем техническим нормам. Обращая внимание на бренд, можно быть уверенным в том, что шкаф управления насосами прослужит долго и является безопасным.
Компания-поставщик обязана предоставить реквизиты, паспорт и дополнительную информацию по использованию. Это даёт уверенность при проектировании и интеграции.
Монтаж и обслуживание
Основные этапы подключения и пусконаладки
Монтаж начинается с проверки комплекта, схемы ввода и подключения кабелей. Затем проверяется напряжение, фазы и работа датчиков. После включения тестируется режим ручной и автоматический.
Все процессы должны выполняться квалифицированными специалистами. При правильной сборке шкаф управления насосами является полностью готовым к работе и удовлетворяет требованиям стандарта.
Настройка реле давления и других уставок
После включения следует точная настройка уставок. Реле давления регулируются под заданный диапазон, контролирующие уровень и параметры потока. Эти значения можно изменить вручную, следуя инструкции — это обеспечивает гибкость при эксплуатации.
При необходимости применяются индивидуальные решения, позволяющие точно подстроить характеристики под реальные нагрузки.
Периодическое техническое обслуживание: что проверять?
Во время обслуживания проверяются токовые цепи, клеммные соединения, вентиляционные каналы и щиты. Контролируется всё состояние, тестируется управление, ток, реакция на перегрузку и обратные сигналы.
Регулярная диагностика поддерживает стабильность системы и гарантирует надёжное функционирование на весь эксплуатационный срок.
Меры безопасности при работе с ШУН
Работы с ШУН выполняются при снятом напряжении и с соблюдением правил безопасности. Допускаются только обученные операторы, использующие СИЗ. При подключении к сети следует проверять политику и порядок обработки данных при диспетчеризации.
Все действия документируются и фиксируются службами эксплуатации. При этих условиях шкаф управления насосами полностью безопасен в управлении и соответствует международным нормам.
Частые неисправности
Насос не включается: возможные причины (срабатывание защиты, неисправность датчика)
Если насосы не запускаются, проверьте автоматы и реле. Чаще всего причина — перегрузка или срабатывание защиты от короткого замыкания. Возможен отказ датчиков уровня или давления.
После устранения неисправности шкаф управления насосами автоматически восстановит режим. При сложных случаях обращаются в сервисную службу по телефону или через сайт компании.
Частое (кратковременное) включение насоса
Повторные срабатывания сигнализируют о неверной настройке уставок. Отрегулируйте реле давления и проверьте наличие воздуха в трубопроводе. Контроллер контролирует циклы и сообщает, если никакие параметры не совпадают.
Корректно настроенная система исключает частые пуски и продлевает ресурс оборудования.
Насос не отключается автоматически
Если насос не выключается, возможно залипание контакторов или ошибка в реле уровня. Шкаф управления насосами анализирует цепи и производит принудительное отключение.
В подобных ситуациях рекомендуется вызвать специалистов. Производители предоставляют поддержку и сервис, включая выезд на объекты.
Срабатывание защиты от «сухого хода»
При «сухом ходе» ШУН останавливает насос, предотвращая повреждения. Проверьте наличие воды и целостность датчиков. После устранения причин агрегат включается и возобновляет автоматический режим.
Для большей надёжности можно установить дополнительное реле потока — оно обеспечивает точное обеспечение контроля движения жидкости.
