Исполнительный механизм (актуатор): определение, структура, классификация

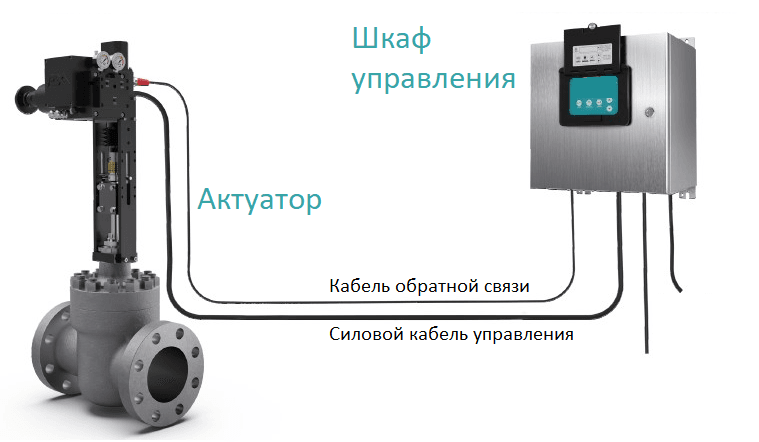

Исполнительный механизм, или актуатор (от англ. actuator — привод, исполнительное устройство), — это техническое устройство, которое преобразует энергию управляющего сигнала в механическое движение. Актуатор является конечным элементом автоматизированной системы управления: он получает команду от контроллера и физически воздействует на объект управления — открывает задвижку, перемещает заслонку, поворачивает клапан, блокирует механизм.

Проще говоря, если датчики — это «органы чувств» системы автоматизации, а контроллер — её «мозг», то актуатор — это «руки», которые выполняют реальную работу. В бытовом понимании примером актуатора может служить центральный замок автомобиля: управляющий блок подаёт сигнал, а механизм преобразует его в линейное перемещение тяги, блокируя или разблокируя дверь. Ещё более наглядный пример — механический домкрат, где усилие человека через винтовую передачу преобразуется в подъём груза.

Три основных структурных элемента

Привод (энергопреобразователь) Это элемент, который преобразует входную энергию (электрическую, гидравлическую, пневматическую, тепловую или химическую) в механическое усилие. Например, электродвигатель превращает электрический ток во вращение вала, а пневмоцилиндр — давление сжатого воздуха в линейное перемещение штока.

Передаточный механизм (трансмиссия) Этот узел преобразует тип, направление или параметры движения, полученные от привода. Редуктор снижает скорость вращения и увеличивает крутящий момент, винтовая пара преобразует вращение в линейное перемещение, кулачковый механизм изменяет траекторию движения. В линейных актуаторах чаще всего применяется винтовая передача: вращение винта относительно гайки обеспечивает поступательное движение штока.

Преобразователь обратной связи (опционально) Датчик положения, энкодер или потенциометр, который измеряет фактическое положение выходного элемента и передаёт эту информацию обратно в систему управления. Это позволяет реализовать замкнутый контур регулирования и повысить точность позиционирования. Для остановки штока в заданной точке используются концевые выключатели, которые отключают питание при достижении крайнего положения.

Основные характеристики при выборе актуатора

Вид и характер движения Определяет тип актуатора: линейный, поворотный или многооборотный. Важно учитывать требуемый ход, угол поворота, траекторию и необходимость промежуточных положений.

Нагрузочная способность Максимальное усилие (для линейных) или крутящий момент (для поворотных), которое актуатор должен развивать в рабочем режиме. Рекомендуется выбирать с запасом 20–30 % для компенсации пиковых нагрузок и износа. Крутящий момент является фундаментальным критерием выбора и зависит от типа арматуры, диаметра и свойств рабочей среды.

Скорость Время срабатывания или скорость перемещения выходного элемента. Должна соответствовать технологическому циклу: слишком быстрый актуатор может вызвать гидроудар или механические повреждения, слишком медленный — снизить производительность.

Точность и повторяемость Допустимая погрешность позиционирования и способность возвращаться в заданную точку при многократных циклах. Критично для задач точного дозирования, робототехники, измерительных комплексов.

Условия окружающей среды Температурный диапазон, влажность, наличие пыли, агрессивных сред, вибраций. Определяет требования к классу защиты (IP), материалам корпуса, уплотнениям, типу смазки. Для работы в экстремальных условиях (космос, подводная среда, вечная мерзлота) применяются специальные актуаторы с повышенной герметичностью корпуса.

Режим работы Продолжительный, кратковременный или повторно-кратковременный (с паузами). Влияет на выбор типа двигателя, систему охлаждения, ресурс механизмов. Для частых циклов важны износостойкость и быстродействие. Производители классифицируют актуаторы по классам нагрузки (Class A, Class B) в зависимости от количества рабочих циклов.

Рабочий цикл Время, которое устройство может работать непрерывно без перегрева. Этот параметр часто указывается в технической документации и должен учитываться при проектировании систем с интенсивным использованием.

Классификация исполнительных механизмов по типу энергии

Электрические актуаторы

Наиболее распространённый тип в современной автоматизации. Используют электрическую энергию для создания механического движения.

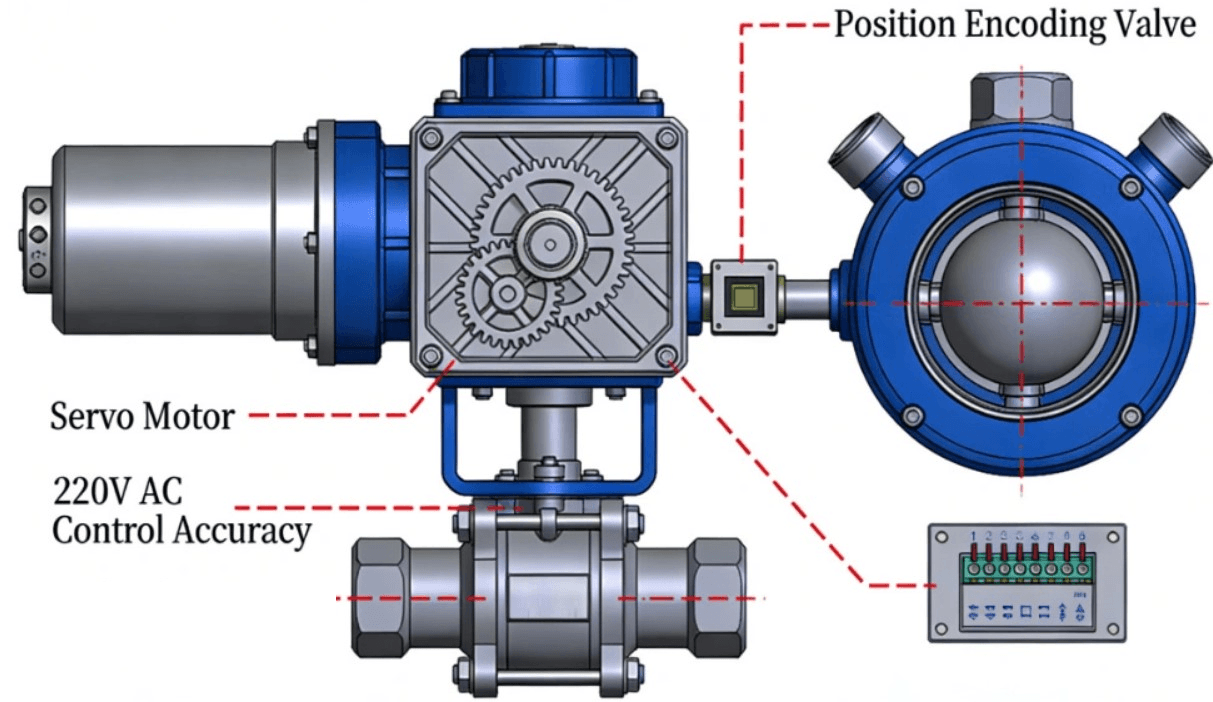

Электромеханические с вращательным движением

Состоят из электродвигателя (обычно асинхронного, серво- или шагового) и редуктора. Применяются для управления шаровыми кранами, поворотными заслонками, регулировочными клапанами с поворотным штоком. Обеспечивают точное позиционирование угла поворота в диапазоне от 0° до 360° и более.

Линейные электромеханические

Преобразуют вращение двигателя в поступательное движение штока с помощью винтовой или реечной передачи. Используются для управления задвижками, линейными заслонками, подъёмными механизмами. Характеризуются высоким усилием (до десятков кН) и точностью позиционирования (до долей миллиметра).

Электромагнитные (соленоиды)

Создают короткое линейное перемещение за счёт электромагнитного поля при подаче тока на катушку. Применяются в быстродействующих клапанах, блокировках, пусковых устройствах. Отличаются высокой скоростью срабатывания (единицы миллисекунд), но малым ходом и усилием.

Преимущества электрических актуаторов

• Высокая точность позиционирования и повторяемость
• Простота интеграции с цифровыми системами управления (PLC, SCADA)
• Возможность программирования сложных алгоритмов движения
• Отсутствие необходимости в дополнительных источниках энергии (компрессорах, насосных станциях)
• Низкий уровень шума и отсутствие утечек рабочей среды
• Энергоэффективность: потребление только в момент движения

Недостатки электрических актуаторов

• Ограниченная удельная мощность по сравнению с гидравликой
• Чувствительность к перегрузкам и ударным нагрузкам
• Необходимость защиты от перегрева при длительной работе под нагрузкой
• Более высокая стоимость при больших усилиях (свыше 10–15 кН)

Гидравлические актуаторы

Используют энергию жидкости под высоким давлением (обычно 10–35 МПа) для создания значительных усилий и моментов.

Гидроцилиндры

Обеспечивают мощное линейное перемещение. Бывают одностороннего и двустороннего действия, телескопические, с демпфированием. Применяются в тяжёлой технике, прессах, металлургическом оборудовании, где требуются усилия от единиц до тысяч килоньютонов.

Поворотные гидроактуаторы

Преобразуют давление жидкости во вращательное движение с высоким крутящим моментом. Используются для управления крупногабаритными заслонками, поворотными платформами, рулевыми механизмами спецтехники.

Преимущества гидравлических актуаторов

• Максимальная удельная мощность: компактные размеры при огромных усилиях
• Способность работать в режиме стоп-нагрузки без перегрева
• Плавность и точность движения даже при низких скоростях
• Надёжность в тяжёлых условиях: вибрация, удары, экстремальные температуры
• Возможность реализации сложных кинематических схем через гидрораспределители

Недостатки гидравлических актуаторов

• Необходимость в гидравлической станции, фильтрах, трубопроводах — высокая сложность системы
• Риск утечек рабочей жидкости, требующий регулярного обслуживания
• Чувствительность к чистоте рабочей среды: загрязнение приводит к износу и отказам
• Более низкая энергоэффективность из-за потерь в гидросистеме
• Шум от работы насосного оборудования

Пневматические актуаторы

Работают на сжатом воздухе (обычно 0,4–0,8 МПа) и широко применяются в промышленности благодаря простоте и безопасности.

Пневмоцилиндры

Обеспечивают линейное перемещение с умеренным усилием. Бывают одно- и двустороннего действия, с магнитными поршнями для датчиков положения, с регулируемым демпфированием. Используются в упаковочном оборудовании, конвейерах, станках, системах автоматизации технологических линий.

Поворотные пневмоприводы

Преобразуют давление воздуха во вращательное движение на угол 90°, 180° или 270°. Часто применяются для управления шаровыми и дисковыми затворами в трубопроводной арматуре.

Преимущества пневматических актуаторов

• Высокая скорость срабатывания и частота циклов
• Простота конструкции, надёжность, минимальное обслуживание
• Безопасность во взрыво- и пожароопасных средах (нет искр, перегрева)
• Возможность работы в условиях высоких температур и агрессивных сред
• Низкая стоимость по сравнению с электрическими и гидравлическими аналогами

Недостатки пневматических актуаторов

• Ограниченная точность позиционирования из-за сжимаемости воздуха
• Зависимость от качества подготовки сжатого воздуха (осушение, фильтрация)
• Более высокий уровень шума при выхлопе
• Необходимость в компрессорной станции и распределительной сети
• Ограниченное усилие по сравнению с гидравликой

Специфика терминологии: исполнительный механизм vs. актуатор

В технической литературе и практике термины «исполнительный механизм» и «актуатор» часто используются как синонимы, однако между ними есть смысловые нюансы. «Исполнительный механизм» — более широкое понятие, принятое в отечественной нормативной документации (ГОСТ, СНиП), которое может включать в себя не только привод, но и арматуру, рычаги, крепления. «Актуатор» — термин международного происхождения, чаще применяемый к компактному приводному устройству, поставляемому как готовый модуль. В современных проектах, особенно с импортным оборудованием, термин «актуатор» стал стандартом де-факто, но при работе с российской нормативной базой рекомендуется использовать «исполнительный механизм» для соответствия требованиям документации.

Применение в различных отраслях

Автомобильная промышленность В автомобилях актуаторы выполняют множество функций. Актуатор турбины управляет давлением наддува, открывая перепускной клапан при достижении расчётного значения. Пневматические актуаторы турбин используют мембрану и пружину: давление наддува преодолевает сопротивление пружины, перемещая шток и открывая клапан. Электронные актуаторы обеспечивают более точное управление через электромотор с редуктором. Актуаторы сцепления в роботизированных коробках передач физически выжимают диск по команде блока управления. Актуаторы центрального замка блокируют и разблокируют двери по сигналу с пульта.

Медицина Актуаторы применяются в медицинской мебели для регулировки положения спинки кресла или кровати, в подъёмниках для перемещения пациентов. К таким устройствам предъявляются повышенные требования по бесшумности, надёжности и безопасности.

Промышленность В станкостроении и машиностроении актуаторы автоматизируют технологические процессы. В пищевой промышленности используются компактные устройства с высокой мощностью. В системах промышленной вентиляции актуаторы перемещают панели вытяжки для регуляции воздушных потоков. В высокотехнологичном производстве актуаторы поворачивают солнечные батареи вслед за солнцем или настраивают параболические антенны.

Сельское хозяйство Линейные приводы автоматизируют внесение удобрений, обработку растений, регулирование микроклимата в теплицах, подачу кормов на фермах.

Бытовое применение Актуаторы встречаются в электроприводах штор и жалюзи, системах открывания ворот, подъёмных механизмах мебели.

Космическая и подводная техника Специальные актуаторы с герметичным корпусом и защитой от экстремальных температур применяются в космических аппаратах, подводных роботах, оборудовании для работы в условиях вечной мерзлоты.

Нанотехнологии В микро- и наносистемах вместо электромагнитного принципа преобразования энергии часто используют пьезоэлектрический или электростатический эффекты. Химические наноактуаторы могут управляться изменением состава среды или освещением. Биологические молекулярные моторы, такие как АТФ-синтетаза, используют молекулы АТФ как источник энергии для совершения механической работы на наноуровне.

Способы подключения и управления

Прямое управление Наиболее простой способ, при котором актуатор подключается непосредственно к источнику сигнала. Подходит для простых задач с небольшим количеством устройств.

Управление через контроллер Актуатор подключается к программируемому логическому контроллеру (ПЛК), который обрабатывает входные сигналы от датчиков и формирует управляющие команды. Позволяет реализовать сложные алгоритмы и логику работы.

Интеграция в промышленные сети Современные интеллектуальные актуаторы оснащаются интерфейсами связи (Modbus, Profibus, EtherCAT) и подключаются к промышленным сетям. Это обеспечивает удалённый мониторинг, диагностику и централизованное управление.

Дополнительные управляющие элементы В системах наддува автомобилей часто применяются соленоиды или буст-контроллеры — устройства, которые регулируют давление, поступающее на актуатор. Это позволяет гибко управлять моментом открытия перепускного клапана и изменять характеристики наддува без замены механических компонентов.

Диагностика и обслуживание

Визуальный контроль Регулярный осмотр на предмет механических повреждений, коррозии, утечек рабочей среды (для гидравлики), состояния уплотнений.

Проверка хода и усилия Контроль плавности перемещения, отсутствия заеданий, соответствия фактического хода заданным параметрам. Для пневматических актуаторов можно использовать ручной вакуумный насос для проверки герметичности мембраны.

Диагностика электроники Для интеллектуальных актуаторов — подключение диагностического сканера для чтения параметров: фактическое и заданное положение, сигналы датчиков, коды ошибок. Рассогласование между заданным и фактическим положением указывает на неисправность.

Регулировка После замены или ремонта актуатора часто требуется регулировка длины штока или калибровка датчиков положения. Для электронных актуаторов может потребоваться процедура адаптации через диагностическое оборудование.

Плановое обслуживание Своевременная замена изношенных уплотнений, смазка подвижных частей, очистка от загрязнений, проверка электрических соединений.

Тенденции развития и современные технологии

Интеллектуальные актуаторы (Smart Actuators)

Современные актуаторы оснащаются встроенной электроникой: микроконтроллерами, датчиками положения, температуры, усилия, интерфейсами связи (Modbus, Profibus, EtherCAT). Это позволяет реализовать самодиагностику, адаптивное управление, удалённый мониторинг и интеграцию в системы Индустрии 4.0.

Электрификация гидравлики (Electro-Hydraulic Actuators)

Гибридные решения, сочетающие мощность гидравлики с точностью электрического управления. Электрогидравлические актуаторы используют сервоклапаны или пропорциональную гидравлику, управляемую от цифрового контроллера, что обеспечивает высокую динамику и энергоэффективность.

Пьезоэлектрические и магнитострикционные актуаторы

Высокоточные приводы для микро- и нанопозиционирования. Пьезоактуаторы преобразуют электрическое поле в микроскопическое перемещение с субнанометровой точностью, магнитострикционные — используют изменение размеров ферромагнетика в магнитном поле. Применяются в оптических системах, полупроводниковом оборудовании, научной аппаратуре.

Композитные материалы и снижение массы

Использование углепластиков, алюминиевых сплавов, полимерных композитов позволяет снизить массу актуаторов на 30–50 % без потери прочности. Это особенно важно для мобильной техники, аэрокосмической отрасли, робототехники, где каждый килограмм влияет на энергопотребление и динамику.

Безопасность и функциональная надежность (SIL)

Для ответственных применений (нефтегаз, атомная энергетика, химическое производство) актуаторы сертифицируются по стандартам функциональной безопасности (IEC 61508, IEC 61511). Реализуются функции безопасного отказа (fail-safe), резервирование, самодиагностика, что позволяет достигать уровней целостности безопасности SIL 2–3.

Выводы

Исполнительные механизмы остаются неотъемлемым элементом современных систем автоматизации. Несмотря на активное развитие цифровых интерфейсов и интеллектуальных систем управления, актуаторы продолжают выполнять критически важную функцию — преобразование управляющих сигналов в реальное механическое действие.

Для инженеров и проектировщиков ключевым фактором успеха остаётся комплексный подход к выбору. Необходимо учитывать не только технические характеристики (усилие, скорость, точность), но и условия эксплуатации, режим работы, требования к надёжности и безопасности. Грамотно подобранный исполнительный механизм обеспечивает стабильную работу всей системы автоматизации на протяжении всего срока службы.

Понимание принципов работы, конструктивных особенностей и областей применения различных типов актуаторов позволяет принимать обоснованные решения при проектировании и модернизации систем управления, обеспечивая баланс между производительностью, надёжностью и стоимостью владения.
