Что такое Arduino: языки программирования и сравнение с ПЛК

Arduino — это не просто плата, а целая экосистема для быстрого прототипирования и обучения embedded-разработке. Назначение Arduino — благодаря простоте и открытости быть идеальным стартом для тех, кто хочет освоить робототехнику и создание электронных устройств своими руками. Она объединяет доступное аппаратное обеспечение, открытые схемы, кроссплатформенную среду разработки и огромное сообщество разработчиков. Для новичка Arduino снимает порог входа в мир электроники: не нужно изучать даташиты на уровне регистров, паять программаторы или бороться с драйверами. Достаточно подключить плату по USB, написать несколько строк кода и увидеть результат в реальном мире. Это делает её идеальным трамплином от теории к практике, от школьного кружка до инженерного макетирования.

Архитектура «открытого железа»: как это работает

Философия Arduino строится на полной открытости: схемы плат, разводка печатных плат и исходный код прошивок выложены в публичный доступ. Любой производитель может выпускать совместимые модули, а разработчики — создавать библиотеки и расширения без лицензионных ограничений. На аппаратном уровне платформа базируется на микроконтроллерах (AVR, SAMD, RP2040, ESP32), которые через загрузчик (bootloader) принимают код через USB. Слой абстракции скрывает сложность работы с регистрами: пины маппируются на понятные номера, а таймеры, АЦП и коммуникационные интерфейсы (UART, I²C, SPI) вызываются через простые функции. Это позволяет сосредоточиться на логике проекта, а не на низкоуровневой инициализации чипа.

Обзор популярных плат: от бюджетной Uno до мощной Portenta

Линейка Arduino закрывает задачи разной сложности. Классическая Uno на ATmega328P остаётся эталоном для обучения: предсказуемая, документированная, с тысячами готовых схем. Nano повторяет возможности Uno в компактном форм-факторе, удобном для макетных плат и встраивания в корпуса. Mega 2560 предлагает расширенную память и 54 цифровых пина для проектов с десятками датчиков. Платы Arduino на базе ESP32/ESP8266 добавляют встроенный Wi-Fi и Bluetooth, превращая Arduino в узел IoT. На вершине экосистемы находятся Portenta H7 и Portenta Machine Control — двухъядерные платформы с Cortex-M7/M4, промышленными интерфейсами, гальванической развязкой и поддержкой реального времени, созданные для перехода от хобби к серийной автоматизации.

На каких языках «говорит» Arduino?

Вопреки мифу, «язык Arduino» не существует. Плата работает с кодом, который компилируется в машинные инструкции, а выбор инструментария зависит от задач, опыта и требований к быстродействию.

C++ и Wiring: основа стандартной среды Arduino IDE

Официальный стек базируется на C++ с упрощённым фреймворком Wiring. Программа скетча всегда состоит из двух обязательных функций: setup() (инициализация) и loop() (цикл выполнения), которые скрывают сложность main(), но под капотом остаётся полноценный C++. Это даёт прямой доступ к памяти, указателям, структурам и прерываниям. Компиляторы avr-gcc или arm-gcc генерируют оптимизированный бинарник, что обеспечивает минимальные задержки и предсказуемое потребление ресурсов. Для большинства проектов это золотой стандарт. Чтобы понять, как работает код, необходимо знать базовые операторы, типы переменных (например, int для целых чисел) и уметь добавить комментарии к тексту программы.

MicroPython: когда хочется писать код быстрее и проще

Для плат на RP2040, ESP32 и Nano RP2040 доступна поддержка MicroPython. Это интерпретируемый язык с REPL-консолью, автоматическим управлением памятью и синтаксисом Python. Код загружается мгновенно, не требует перекомпиляции, а библиотеки ставятся через пакетный менеджер. Плата работает чуть медленнее и потребляет больше ОЗУ, но итерации сокращаются в разы. Идеально для быстрой отладки логики, скриптов сбора данных и обучения, где критична скорость разработки, а не микросекундная детерминированность.

Визуальное программирование: Scratch и блочные среды для детей

Scratch4Arduino, mBlock, Tinkercad Circuits и аналогичные платформы заменяют код на перетаскиваемые блоки. Каждое действие (включить пин, проверить условие, запустить таймер) представлено графическим элементом. Среды генерируют C++ или MicroPython «под капотом», но пользователю не нужно касаться синтаксиса. Это мощный педагогический инструмент: дети и взрослые без технической подготовки осваивают алгоритмическое мышление, учатся строить циклы, ветвления и обрабатывать события, не отвлекаясь на ошибки компиляции.

Язык LD (Ladder Diagram): релейная логика внутри микроконтроллера

Ladder Diagram (лестничная диаграмма) — язык, исторически рождённый из схем электромеханических реле. Визуально он представляет собой две вертикальные шины («рельсы»), между которыми располагаются контакты и катушки, образующие ступени логики. Для микроконтроллеров этот подход реализуется через специализированные компиляторы или рантаймы, которые транслируют схему в машинный код. Язык стандартизирован в МЭК 61131-3 и остаётся основным для промышленной автоматизации, позволяя запускать проверенные алгоритмы управления даже на бюджетных платах.

Arduino как «домашний ПЛК»: программирование на языке лестничных диаграмм

Использование Arduino для задач автоматизации не ограничивается C++. С появлением LD-инструментов платформа стала доступной для электриков, наладчиков и инженеров АСУ ТП, привыкших к релейной логике.

Почему электрикам проще начинать с LD (схемы вместо строк кода)

LD интуитивно повторяет принципиальные электрические схемы. Нормально открытый контакт — NO, нормально закрытый — NC, таймер, счётчик, триггер — всё это визуальные блоки, соединённые линиями потока сигнала. Не нужно учить синтаксис, типы данных или управлять памятью. Логика читается слева направо и сверху вниз, как ток в цепи. Это снижает психологический барьер: специалист по релейной защите или щитовик может описать алгоритм работы насоса, конвейера или вентиляции, не погружаясь в мир if/else и прерываний.

Обзор инструментов: FLProg, OpenPLC и LDmicro

Рынок LD-сред для Arduino делится на три направления. FLProg — популярная в СНГ визуальная среда, которая генерирует оптимизированный код C++, поддерживает сотни готовых блоков (таймеры, ПИД-регуляторы, Modbus, дисплеи) и компилирует проект в один клик. OpenPLC — открытый PLC-рантайм, который прошивается в Arduino и превращает плату в полноценный контроллер с поддержкой веб-интерфейса, Modbus TCP/RTU и части стандарта МЭК 61131-3. LDmicro — лёгкий компилятор лестничной логики, работающий офлайн, генерирующий C-код или hex-файл, идеальный для простых задач без лишнего оверхеда. Каждый инструмент закрывает свой сегмент: от быстрого прототипа до промышленно-ориентированного рантайма.

Официальное решение: Arduino PLC IDE и стандарт МЭК 61131-3

Arduino официально вошла в промышленный сегмент с выпуском Arduino PLC IDE. Среда разработана для плат Opta и Portenta Machine Control и полностью поддерживает языки стандарта МЭК 61131-3: LD, FBD, ST, SFC. Платформа Arduino обеспечивает детерминированный цикл сканирования, встроенную диагностику, поддержку промышленных протоколов и возможность миграции проектов между хобби-платформой и сертифицированным оборудованием. Это стирает границу между «домашней автоматизацией» и «инженерным решением», позволяя масштабировать прототип до серийного изделия без переписывания логики.

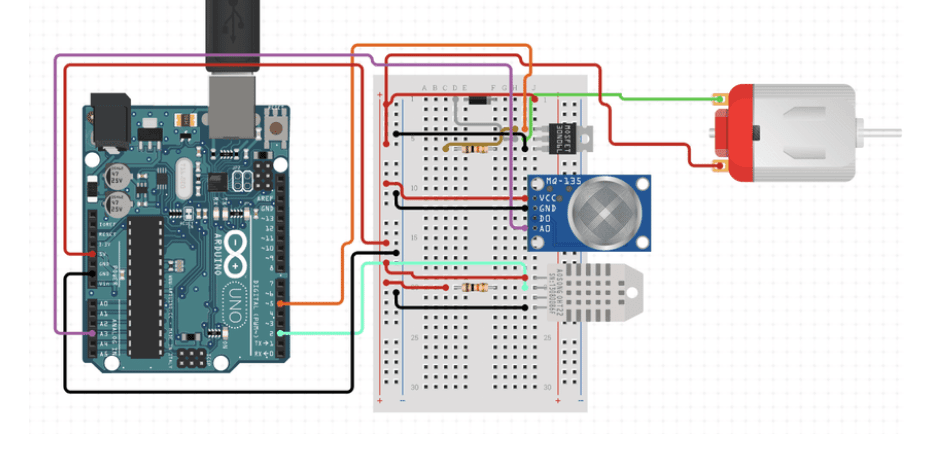

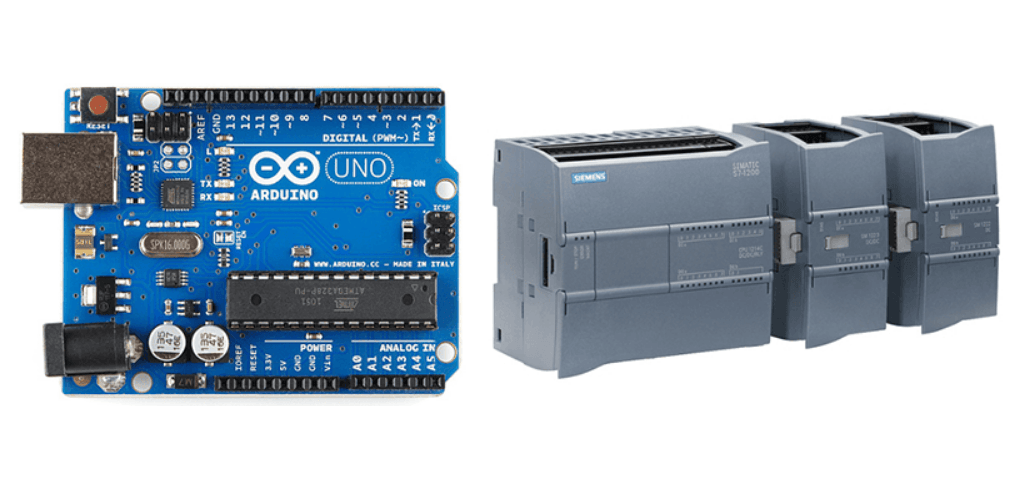

Сравнение Arduino и ПЛК: в чём реальная разница?

Обе платформы управляют входами и выходами, но инженерная философия, архитектура и область применения фундаментально различаются. Понимание этих различий критично для выбора инструмента под конкретную задачу.

Надёжность и защита: почему нельзя ставить Arduino в лифт

ПЛК проектируются с расчётом на десятилетия безотказной работы. Они оснащены аппаратными сторожевыми таймерами, гальванической развязкой по всем каналам, TVS-супрессорами, защитой от перенапряжений и коротких замыканий, а также проходят сертификацию по SIL/PL. Arduino — платформа общего назначения: базовая защита ограничена стабилитронами на портах и предохранителем USB. В критичных системах (лифты, медицинские аппараты, опасные производства) отказ контроллера недопустим, поэтому использование несертифицированного оборудования нарушает нормы безопасности и законодательство.

Среда эксплуатации: домашняя лаборатория против заводского цеха

Рабочие диапазоны говорят сами за себя. Arduino оптимизирована для комнатных условий: 0…+50 °C, низкая влажность, отсутствие вибраций и мощных электромагнитных помех. Промышленные ПЛК работают при –25…+70 °C, выдерживают влажность до 95 %, вибрацию до 2–5g, устойчивы к помехам от частотных преобразователей и контакторов. Их корпуса часто покрыты конформным лаком, а компоненты проходят отбор по расширенному температурному диапазону. Там, где Arduino начнёт «плыть» от наводок на длинных кабелях, ПЛК продолжит стабильно сканировать логику.

Способы монтажа: макетная плата против DIN-рейки

Arduino традиционно крепится винтами, вставляется в макетную плату или размещается в 3D-печатных корпусах. Провода часто паяются или фиксируются винтовыми клеммниками на платах. Это удобно для прототипа, но сложно в обслуживании: замена платы требует распайки, маркировки и повторной сборки. ПЛК спроектированы под DIN-рейку TS35. Плата защёлкивается за секунды, кабели подключаются через выносные клеммные колодки или пружинные зажимы, а диагностика выводится на фронтальные индикаторы. В аварийной ситуации наладчик меняет модуль без отключения всех линий и без паяльника.

Программная база: свободный C++ против жёстких стандартов ПЛК

В Arduino программист сам управляет памятью, прерываниями и циклом выполнения. Код может работать «по событиям», «по таймеру» или в бесконечном цикле с delay(). Это гибко, но не гарантирует детерминированность. ПЛК работает по строгому циклу сканирования: чтение входов → выполнение логики → запись выходов → самодиагностика. Цикл повторяется с фиксированной периодичностью (обычно 1–10 мс), что делает поведение системы предсказуемым. Языки программирования стандартизированы (МЭК 61131-3), проекты хранятся в инженерных форматах с версионированием, а диагностика встроена на уровне ОС контроллера.

Что и в каком случае выбрать?

Выбор между Arduino и ПЛК — это не вопрос «что лучше», а вопрос соответствия задачи требованиям проекта, бюджета и норм безопасности.

Когда Arduino (даже на LD) — это лучший выбор для прототипа

Arduino выигрывает там, где важны скорость итераций, низкая стоимость и гибкость. Прототипирование умного дома, учебных стендов, IoT-датчиков, систем мониторинга микроклимата, световых инсталляций, робототехнических платформ и кастомных устройств малых тиражей. LD-среды позволяют быстро описать логику управления насосом, вентиляцией или конвейером без погружения в C++. Если проект не требует сертификации, работает в стабильных условиях и допускает ручное вмешательство при сбое — Arduino сократит время выхода на рабочий макет с месяцев до дней.

Ситуации, в которых использование ПЛК обязательно по нормам безопасности

ПЛК становятся безальтернативным решением, когда на кону безопасность людей, непрерывность технологического процесса или соответствие отраслевым стандартам. Лифтовое оборудование, системы пожарной и охранной сигнализации, управление котельными и химическими реакторами, станки с ЧПУ, конвейеры высокой нагрузки, объекты энергетики и водоочистки. Здесь требуются сертифицированные SIL/PL-контроллеры, резервирование питания и каналов, детерминированное время реакции, аудит действий наладчика и соответствие ГОСТ/ЕН/IEC-нормам. Экономия на контроллере в таких системах недопустима и юридически ответственна.

Как начать: от первой схемы до первой «лестницы» (LD)

Путь от нулевого уровня до рабочего проекта на Arduino или LD-среде линеен и не требует глубоких предварительных знаний. Главное — последовательность, понимание базовых принципов и регулярная практика.

Что купить в стартовом наборе

Минимальный рабочий комплект включает:

• Плата: Arduino Uno R4 или Nano RP2040 (современные, стабильные, с поддержкой актуальных сред разработки);
• Макетная плата (breadboard) и набор перемычек «папа-папа»;
• Резисторы (220 Ом, 1 кОм, 10 кОм), керамические и электролитические конденсаторы, светодиоды разных цветов;
• Кнопки тактовые, потенциометр 10 кОм;
• Базовые датчики: DHT22 (температура/влажность), HC-SR04 (ультразвуковой дальномер), фоторезистор;
• Модуль реле на 1 канал (для отработки коммутации нагрузок);
• Мультиметр, качественный USB-кабель (с поддержкой передачи данных), пинцет, бокорезы;
• Опционально: дисплей LCD 1602 с I²C-адаптером, модуль логического анализатора (для отладки протоколов).

Этот набор покрывает 90% базовых экспериментов: работу с цифровыми и аналоговыми пинами, широтно-импульсную модуляцию, таймеры, обработку нажатий кнопок, чтение аналоговых сигналов и управление внешними нагрузками через реле.

Пошаговый старт: от установки среды до первого запуска

Освоить работу с платформой Arduino для начинающих действительно просто. Первым делом перейдите на официальный сайт компании Arduino, найдите раздел программного обеспечения и скачайте актуальную версию Arduino IDE. Установщик поддерживает все основные операционные системы: Windows, macOS и Linux. После завершения установки запустите приложение, подключите плату к компьютеру через USB-кабель и дождитесь определения порта в диспетчере устройств.

В среде разработки откройте меню «Файл» и выберите «Примеры». Загрузите базовый скетч Blink, который мигает встроенным светодиодом на плате. Нажмите кнопку «Загрузить». Если всё подключено верно, вы увидите процесс компиляции и записи прошивки, а затем мигающий светодиод. Это подтверждает, что среда, драйверы и плата работают корректно.

Далее откройте вкладку «Монитор последовательного порта», чтобы отслеживать вывод данных в реальном времени. Для первых проектов критически важно освоить базовые команды языка Wiring/C++. Функция pinMode() задаёт режим работы пина: OUTPUT — для управления нагрузками, INPUT или INPUT_PULLUP — для чтения сигналов с датчиков и кнопок. Команда digitalWrite() подаёт логический уровень на цифровой выход: HIGH соответствует подаче напряжения (обычно 3,3 В или 5 В), LOW — его отключению (замыкание на землю). Для чтения состояния используйте digitalRead(), а для получения аналоговых значений — analogRead().

Перед подключением внешних компонентов всегда проверяйте схему мультиметром, убеждайтесь в правильности полярности питания и наличии токоограничивающих резисторов для светодиодов. Регулярно перепроверяйте соединения на макетной плате, избегайте коротких замыканий и ждите стабильной работы после каждой модификации кода. С помощью встроенного поиска в документации вы найдёте дополнительные статьи и руководства, а активное сообщество разработчиков поможет указать на ошибки и подробнее разбираться в тонкостях реализации. Благодаря продуманной архитектуре и доступной документации вы быстро перейдёте от простых примеров к собственным проектам: плавное управление моторами, генерация звука, сбор данных с сенсоров или создание интеллектуальных машин для умного дома и образовательных стендов.

Полезные ресурсы и сообщества для обучения

Официальная документация Arduino — первичный источник актуальных схем, описаний библиотек и справочников по функциям. Для изучения LD и промышленной автоматизации полезны документация FLProg и её технический форум, руководства по OpenPLC и LDmicro, а также курсы на образовательных платформах и YouTube-каналы по основам стандарта МЭК 61131-3. Для углубления в embedded-разработку рекомендуются книги по проектированию встроенных систем, практические курсы по C для микроконтроллеров и активные сообщества на GitHub и профильных ресурсах. Симуляторы вроде Tinkercad Circuits позволяют собрать виртуальную схему, написать код и проверить логику до покупки физических компонентов. Локальные сообщества, хакспейсы и инженерные клубы существенно ускоряют прогресс: обратная связь от практиков заменяет месяцы самостоятельных проб и ошибок, а совместные проекты помогают быстрее освоить принципы отладки и оптимизации.
