Датчики в промышленной автоматике: теория, классификация

В мире промышленной автоматизации датчик — это не просто кусок металла с проводами. Это «органы чувств» любой современной системы управления. Без них автоматика слепа и глуха: контроллер может обладать мощнейшим процессором и безупречным алгоритмом, но если он не получает достоверных данных о реальном состоянии процесса, вся система превращается в дорогой генератор случайных команд. Именно от качества и надежности датчиков зависит стабильность технологического цикла, безопасность персонала и итоговое качество продукции.

Датчик как нижний уровень системы управления: определение и место в иерархии АСУТП

В классической пирамиде АСУТП (автоматизированная система управления технологическими процессами) датчик занимает фундаментальный, полевой уровень (field level). Его главная задача — преобразование физической величины (температуры, давления, уровня, перемещения) в электрический сигнал, понятный вышестоящим устройствам.

Датчик является первичным преобразователем информации. Он замыкает контур обратной связи: исполнительный механизм воздействует на объект, датчик фиксирует результат этого воздействия и передает данные контроллеру, который принимает решение о следующей команде. Ошибка на этом уровне неизбежно каскадом распространяется вверх, искажая картину происходящего для оператора и системы принятия решений.

Три ключевых элемента промышленного датчика

Конструктивно любой промышленный датчик можно разделить на три функциональных блока:

1. Чувствительный элемент (сенсор): непосредственно контактирует с измеряемой средой или полем и реагирует на изменение контролируемого параметра изменением своих физических свойств (сопротивления, емкости, индуктивности).

2. Преобразователь сигнала: устройство, которое трансформирует слабый или нелинейный отклик чувствительного элемента в стандартизированный электрический сигнал. Здесь часто происходит линеаризация характеристики и компенсация температурных погрешностей.

3. Корпус и интерфейс подключения: обеспечивает механическую защиту, герметичность и электрическое соединение с системой управления. В современных моделях здесь же может размещаться микропроцессор для цифровой обработки данных.

От чувствительного элемента до контроллера: путь сигнала

Путь сигнала начинается с физического воздействия на чувствительный элемент. Например, рост температуры вызывает расширение биметаллической пластины или изменение сопротивления терморезистора. Это изменение фиксируется измерительной схемой преобразователя. Далее сигнал нормируется (приводится к стандартному диапазону, например, 4–20 мА) и передается по кабельной линии или беспроводному каналу на входной модуль контроллера. Контроллер оцифровывает сигнал, применяет масштабирование согласно инженерным единицам и использует полученное значение в программе управления.

Физические основы работы: что нужно знать для диагностики

Понимание физики процесса критически важно не только для проектировщика, но и для инженера по обслуживанию. Большинство неисправностей датчиков связано не с поломкой электроники, а с нарушением условий протекания физических процессов или воздействием внешних факторов.

Основные эффекты, используемые в промышленных датчиках

Промышленность опирается на ряд фундаментальных физических явлений:

• Термоэлектрический эффект (эффект Зеебека): используется в термопарах для измерения высоких температур.
• Изменение электрического сопротивления: лежит в основе термосопротивлений (RTD), тензодатчиков (деформация) и потенциометрических датчиков перемещения.
• Пьезоэлектрический эффект: генерация заряда при механической деформации, применяется в датчиках давления и вибрации.
• Электромагнитная индукция и эффект Холла: ключевые принципы для бесконтактных датчиков положения, скорости и тока.
• Оптические эффекты: преломление, отражение и поглощение света используются в оптических датчиках наличия, уровня и анализа состава веществ.
• Емкостный и индуктивный эффекты: реагируют на изменение диэлектрической проницаемости среды или приближение металлического объекта.

Физические принципы и типичные отказы

Ниже приведены основные принципы работы и характерные проблемы, с которыми сталкиваются инженеры при эксплуатации:

• Термо-ЭДС (термопары). Типичные отказы: старение сплава, нарушение контакта в спае, влияние паразитных термо-ЭДС в клеммной коробке.
• Сопротивление (термосопротивления, тензодатчики). Типичные отказы: обрыв токоподводов, нагрев соединительных проводов (без компенсации), ползучесть материала тензорезистора.
• Пьезоэффект (датчики давления/вибрации). Типичные отказы: механическая перегрузка мембраны, утечка заполняющей жидкости, дрейф нуля при длительной статической нагрузке.
• Индуктивность (индуктивные датчики). Типичные отказы: загрязнение рабочей поверхности, влияние соседних металлических масс, выход за пределы частотного диапазона.
• Емкость (емкостные датчики уровня). Типичные отказы: налипание продукта на электрод, изменение влажности изоляции, паразитные емкости длинных кабелей.
• Оптика (оптические датчики). Типичные отказы: загрязнение линз, засветка внешними источниками света, старение светодиода.

Типы промышленных датчиков: инженерная классификация

Грамотная классификация позволяет быстро подобрать оборудование под конкретную задачу и понять ограничения каждого типа.

По измеряемой технологической величине

Это наиболее очевидное деление, соответствующее потребностям технолога. Выбор зависит от того, какой параметр процесса необходимо контролировать.

Датчики в технологических процессах

• Температура:
  • Применение: печи, реакторы, теплообменники.
  • Типы: термопары, термосопротивления (Pt100), пирометры.
• Давление:
  • Применение: трубопроводы, гидравлика, управление насосами.
  • Типы: тензометрические, емкостные, пьезорезонансные преобразователи.
• Уровень:
  • Применение: резервуары, силосы, отстойники.
  • Типы: поплавковые, радарные, ультразвуковые, емкостные, гидростатические.
• Расход:
  • Применение: учет сырья, дозирование компонентов.

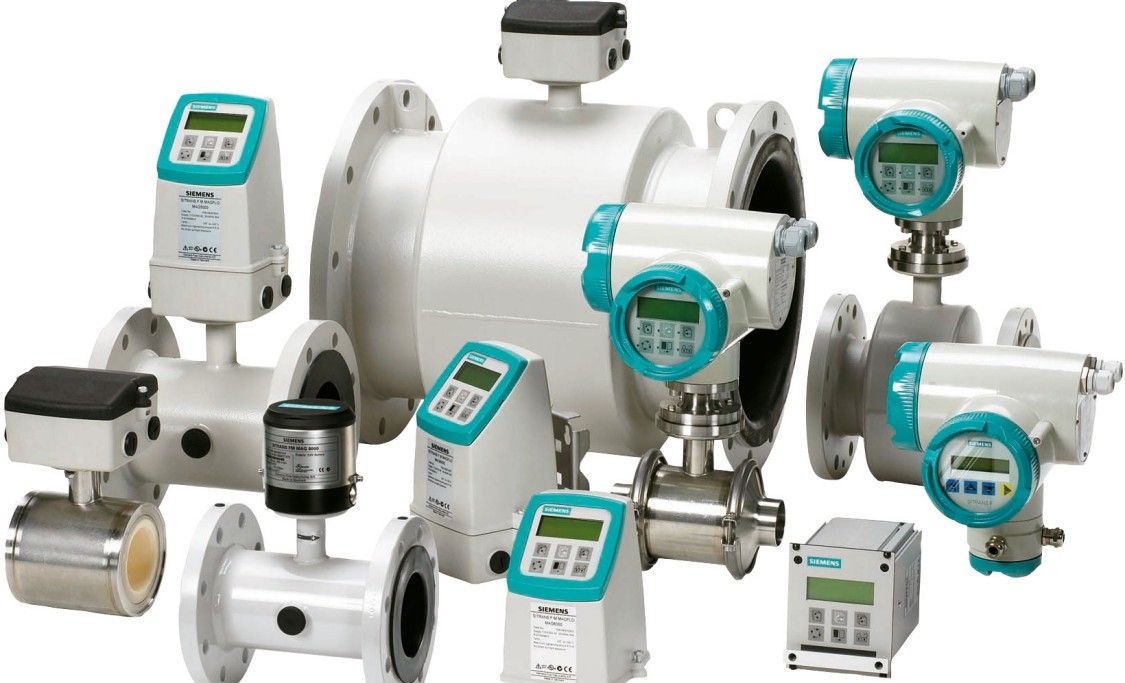

  • Типы: электромагнитные, вихревые, кориолисовые, ультразвуковые расходомеры.
• Перемещение/положение:
  • Применение: станки, роботы, задвижки.
  • Типы: энкодеры, линейные потенциометры, магнитострикционные датчики.
• Сила/вес:
  • Применение: весы, прессовое оборудование.
  • Типы: тензодатчики (весовые ячейки).
• Анализ состава:
  • Применение: контроль качества, экология.
  • Типы: pH-метры, газоанализаторы, кондуктометры.

По принципу действия: активные и пассивные преобразователи

• Активные датчики (генераторные): сами генерируют электрический сигнал под воздействием измеряемой величины, не требуя внешнего источника питания для формирования сигнала (например, термопары, пьезодатчики, тахогенераторы). Однако для усиления и обработки этого сигнала вторичная электроника все равно нужна.
• Пассивные датчики (параметрические): меняют свои электрические параметры (R, L, C) под воздействием внешней среды. Для работы им обязательно требуется внешний источник возбуждения (питания), так как они лишь модулируют ток или напряжение в цепи (термосопротивления, тензодатчики, индуктивные катушки).

По типу выходного сигнала и интерфейсу связи с контроллером

Выбор интерфейса определяет сложность монтажа, помехоустойчивость и объем передаваемой информации.

Аналоговые сигналы: 4-20 мА

Золотой стандарт промышленной автоматики. Токовая петля 4–20 мА обладает высокой помехоустойчивостью, позволяет передавать сигнал на большие расстояния и диагностировать обрыв цепи (сигнал 0 мА означает аварию, а не минимальное значение). Значение 4 мА соответствует началу диапазона, 20 мА — концу.

Дискретные сигналы: сухой контакт, открытый коллектор

Используются для передачи бинарной информации («есть объект» / «нет объекта», «авария» / «норма»).

• Сухой контакт: механическое замыкание реле, гальванически развязанное от схемы датчика. Универсален, но имеет ограниченный ресурс на переключение.
• Открытый коллектор (NPN/PNP): полупроводниковый ключ. Требует согласования полярности питания с контроллером, но обеспечивает высокое быстродействие и огромный ресурс.

Цифровые протоколы: Modbus, EtherCAT, 1-wire

Позволяют передавать не только значение измерения, но и служебную информацию (статус, конфигурацию, температуру самого датчика).

• Modbus (RTU/TCP): самый распространенный промышленный протокол. Прост в реализации, но относительно медленный.
• EtherCAT, Profinet: высокоскоростные протоколы реального времени для сложных распределенных систем.
• 1-wire: простая шина для подключения множества недорогих датчиков (часто температурных) по двум проводам.

Беспроводные: Zigbee, LoRa

Решения для труднодоступных мест или мобильных объектов.

• Zigbee: создает ячеистые сети (mesh) с низким энергопотреблением, идеален для внутрицеховых сенсорных сетей.
• LoRa: обеспечивает передачу данных на километры при минимальном потреблении энергии, подходит для мониторинга протяженных объектов (нефтепроводы, поля).

Выбор датчика при проектировании системы автоматизации

Ошибка на этапе выбора датчика — дорогая ошибка. Замена датчика после монтажа часто требует остановки производства.

Технологические параметры и среда

Необходимо точно определить диапазон измерений, требуемую скорость отклика и агрегатное состояние среды. Важно учитывать химическую агрессивность среды: материал корпуса и чувствительного элемента должен быть совместим с продуктом (например, использование нержавеющей стали 316L или тефлонового покрытия для кислот).

Условия эксплуатации: взрывозащита, IP, климат

• Взрывозащита: для зон с наличием взрывоопасных газов или пыли обязательны датчики с маркировкой Ex (искробезопасные цепи, взрывонепроницаемые оболочки).
• Степень защиты (IP): определяет стойкость к пыли и воде. Для мойки оборудования нужен минимум IP67 или IP69K.
• Климатика: рабочий диапазон температур и влажность. Электроника может отказать на морозе или перегреться рядом с печью.

Метрологические характеристики: класс точности, диапазон, стабильность

Не стоит переплачивать за избыточную точность, но и экономить на ней там, где важен каждый процент, нельзя. Важно различать погрешность во всем диапазоне и нелинейность. Также критичен параметр долговременной стабильности (дрейф): как часто датчик придется калибровать?

Совместимость с существующей системой управления

Новый датчик должен физически и логически стыковаться с имеющимися модулями ввода ПЛК. Поддерживает ли контроллер нужный протокол? Хватит ли напряжения питания? Соответствует ли тип выхода (источник/приемник)?

Монтаж, пусконаладка и эксплуатация

Даже самый совершенный датчик будет работать плохо, если его неправильно установить.

Типовые схемы подключения к контроллеру

При подключении аналоговых датчиков важно соблюдать полярность (для активных) и использовать правильные схемы включения резисторов нагрузки. Для дискретных датчиков критично правильное согласование типов входов ПЛК (PNP/NPN) с выходами датчика, чтобы избежать ложных срабатываний или отсутствия реакции.

Заземление и экранирование: борьба с помехами

Промышленная среда насыщена электромагнитными шумами от частотных преобразователей и мощных пускателей. Использование экранированных кабелей с заземлением экрана только с одной стороны (обычно со стороны шкафа управления) — обязательное требование для аналоговых сигналов. Неправильное заземление может создать контурные токи, которые полностью исказят показания.

Диагностика неисправностей: обрыв, КЗ, уход нуля, дрейф

Инженер должен уметь интерпретировать симптомы:

• Обрыв: сигнал падает ниже 4 мА (или в 0).
• Короткое замыкание: сигнал уходит в максимум (>20 мА) или в ноль в зависимости от схемы.
• Уход нуля: датчик показывает ненулевое значение при отсутствии воздействия. Часто лечится калибровкой.
• Дрейф: показания медленно меняются со временем даже при стабильном процессе. Признак старения чувствительного элемента или загрязнения.

Современные датчики в цифровом производстве

Индустрия движется от простой фиксации параметров к интеллектуальному анализу данных непосредственно на месте измерения.

Интеллектуальные датчики с функцией самодиагностики

Современные «умные» датчики оснащены микропроцессорами, которые постоянно мониторят собственное здоровье. Они могут предупредить оператора о загрязнении оптики, выходе характеристик за допустимые пределы или перегреве электроники еще до того, как произойдет авария. Это реализует стратегию предиктивного обслуживания.

Беспроводные сенсорные сети

Развитие технологий энергосбережения и протоколов связи позволило создавать гибкие сети из сотен датчиков без прокладки тысяч метров кабеля. Это снижает стоимость внедрения и позволяет легко масштабировать систему или переносить точки контроля при изменении технологии.

Датчики как элемент Индустрии 4.0

В концепции Индустрии 4.0 датчик становится полноценным участником сетевого взаимодействия, как "умная вещь" являющаяся элементом интернет вещей (IIoT). Он имеет свой цифровой паспорт (NAMUR NE 107), уникальный идентификатор и способен отдавать данные напрямую в облачные платформы для анализа большими данными (Big Data). Это позволяет оптимизировать процессы глобально, выявляя скрытые закономерности, недоступные при локальном управлении.

Эволюция датчиков продолжается, и граница между простым измерительным прибором и интеллектуальным узлом сети стирается. Для инженера сегодня важно не только понимать физику измерения, но и разбираться в цифровых интерфейсах и методах интеграции данных в единую экосистему предприятия.
