Человеко-машинный интерфейс HMI - это: определение, классификация

Человеко-машинный интерфейс (HMI) представляет собой ключевой элемент современных автоматизированных систем, обеспечивающий интуитивное взаимодействие оператора с оборудованием. Он преобразует сложные данные в визуально понятную информацию, минимизируя ошибки и ускоряя принятие решений.

Определение и роль в автоматизации

Человеко-машинный интерфейс — это программно-аппаратный комплекс, предназначенный для обмена данными между человеком и машиной в промышленных условиях. HMI отображает состояние процессов в реальном времени через экраны, графики и индикаторы, а также позволяет вводить команды управления обрабатываемые контроллером.

Техническое определение: HMI — это устройство или система, которая обеспечивает:

• Визуализацию технологических процессов
• Ввод управляющих воздействий оператором
• Отображение аварийных ситуаций и предупреждений
• Ведение архивов данных и трендов
• Генерацию отчетов о работе оборудования

В автоматизации HMI играет роль «переводчика»: он агрегирует сигналы от датчиков и исполнительных механизмов, делая их доступными для оператора без глубоких технических знаний. Без HMI управление сложными системами требовало бы чтения множества аналоговых приборов, что снижало бы эффективность.

Ключевые функции HMI:

1. Мониторинг в реальном времени:

   • Отображение текущих значений параметров (температура, давление, расход, уровень)
   • Визуализация состояния оборудования (включено/выключено, авария/норма)
   • Графическое представление технологических схем (мнемосхемы)

2. Управление процессами:

   • Дистанционный пуск/останов оборудования
   • Изменение уставок и параметров регулирования
   • Переключение режимов работы

3. Алармирование и диагностика:

   • Мгновенное оповещение об авариях
   • Журналирование событий с временными метками
   • Диагностика неисправностей с подсказками по устранению

4. Архивирование данных:

   • Сбор и хранение исторических данных
   • Построение трендов и графиков
   • Экспорт данных для анализа

Роль HMI особенно критична на производстве: от мониторинга конвейеров до регулировки параметров в химической отрасли, где точность предотвращает аварии.

Отличие HMI от SCADA

Понимание различий между системами визуализации критически важно для правильного выбора решения.

HMI (Human-Machine Interface):

• Фокусируется на локальном взаимодействии с конкретным оборудованием или узлом
• Использует компактные панели с предустановленными экранами
• Работает автономно на устройстве (например, панель у станка)
• Ориентирована на оперативное управление одним процессом
• Проще в развертывании и настройке
• Типичное время отклика: менее 100 мс
• Количество тегов (переменных): от 100 до 10 000

SCADA (Supervisory Control and Data Acquisition):

• Система диспетчерского управления, охватывающая всё предприятие
• Централизованный сбор данных с множества источников
• Интегрирует несколько HMI в единую сеть для анализа и отчетности
• Требует серверной инфраструктуры и баз данных
• Поддержка сложных промышленных протоколов (OPC UA, Modbus TCP, DNP3)
• Масштабируемость до миллионов тегов
• Глубокая аналитика и отчетность
• Типичное время отклика: 100 мс - 1 с

DCS (Distributed Control System):

• Распределенная система управления технологическими процессами
• Используется в непрерывных производствах (нефтехимия, энергетика)
• Встроенная избыточность и высокая надежность
• Интегрированные функции управления и визуализации
• Высокая стоимость, но максимальная надежность

PLC (Programmable Logic Controller):

• Программируемый логический контроллер — «мозг» системы
• Выполняет логику управления в реальном времени
• HMI — это «лицо» PLC, обеспечивающее взаимодействие с оператором
• PLC обрабатывает данные, HMI их отображает

Сравнительная таблица:

Характеристика	HMI	SCADA	DCS
Масштаб	Локальный (1 машина/линия)	Предприятие/цех	Технологический процесс
Количество тегов	До 10 000	10 000 - 1 000 000+	100 000+
Время отклика	< 100 мс	100 мс - 1 с	< 50 мс
Стоимость	Низкая-средняя	Средняя-высокая	Высокая
Сложность внедрения	Низкая	Средняя-высокая	Высокая
Типичное применение	Станки, насосы, конвейеры	Водоканал, энергосети, склады	НПЗ, ТЭЦ, химзаводы

Если HMI — это «лицо» машины, то SCADA — «мозг» завода, координирующий все интерфейсы, а DCS — «нервная система» непрерывного производства.

HMI как лицо автоматизированной системы

HMI выступает в роли визуального представителя системы: оператор видит именно то, что нужно для быстрого реагирования — тренды, тревоги, мнемосхемы. Он маскирует техническую сложность, предлагая удобный дизайн с кнопками, слайдерами и анимацией.

В автоматизированной системе HMI определяет уровень usability (удобства использования): хороший интерфейс снижает усталость оператора и потенциально повышает производительность на 20–30%. Панель подключается к контроллеру (ПЛК), передавая команды напрямую, без посредников.

Психологические аспекты дизайна HMI:

1. Когнитивная нагрузка:

   • Оператор должен принимать решения за 2-5 секунд
   • Критическая информация должна быть заметна за 0.5 секунды
   • Избегайте «информационной перегрузки» — не более 5-9 элементов на экране

2. Цветовое восприятие:

   • 8% мужчин имеют те или иные формы дальтонизма
   • Не используйте только цвет для передачи информации
   • Добавляйте текстовые метки и символы

3. Эргономика взаимодействия:

   • Размер сенсорных кнопок: минимум 10×10 мм (лучше 15×15 мм)
   • Расстояние между кнопками: минимум 2-3 мм
   • Критические кнопки (стоп, авария) должны быть больше и выделены

4. Консистентность:

   • Единый стиль на всех экранах
   • Одинаковое расположение навигационных элементов
   • Стандартные обозначения (красный = стоп/авария, зеленый = старт/норма)

HMI делает систему «человечной», превращая абстрактные данные в практические выводы (actionable insights).

Эволюция промышленных интерфейсов

Развитие HMI прошло путь от механических индикаторов к цифровым платформам, отражающим прогресс автоматизации.

От кнопок и лампочек к сенсорным панелям

Поколения HMI:

1-е поколение (1960-1970-е): Механические интерфейсы

• Физические кнопки, рычаги, переключатели
• Сигнальные лампы накаливания
• Аналоговые приборы (манометры, вольтметры)
• Простота и надежность, но ограниченная функциональность
• Требовали больших щитов управления

2-е поколение (1980-е): Текстовые дисплеи

• CRT-мониторы с монохромным отображением
• Текстовые меню и символы
• Первые системы на базе PC
• Появление клавиатур для ввода данных
• Ограниченная графика (ASCII-символы)

3-е поколение (1990-е): Графические LCD-панели

• Переход на LCD-технологии
• Цветные дисплеи (VGA, SVGA)
• Графические мнемосхемы
• Сенсорные экраны (резистивные)
• Появление специализированного ПО (Wonderware, RSView)

4-е поколение (2000-е): Сенсорные панели

• Переход к touch-интерфейсам
• Упрощение навигации
• Добавление графики и анимации
• Поддержка мультитач
• Панели диагональю 10–22 дюйма с разрешением Full HD
• Встроенные веб-серверы
• Поддержка промышленных протоколов

5-е поколение (2010-е — настоящее время): Интеллектуальные HMI

• Высокое разрешение (Full HD, 4K)
• Веб-технологии (HTML5, JavaScript)
• Мобильный доступ (планшеты, смартфоны)
• Облачная интеграция
• Голосовое управление (экспериментально)
• Дополненная реальность (AR)
• Искусственный интеллект для предиктивной аналитики

Эта эволюция позволила сократить время реакции оператора с минут до секунд.

Современные стандарты визуализации

Текущие стандарты включают поддержку векторной графики, адаптивный дизайн (responsive) и протоколы промышленного интернета вещей, такие как MQTT. Дизайн HMI часто соответствует стандарту ISA-101 для обеспечения эргономики: четкие иконки, минимализм, высокая контрастность.

Стандарты и рекомендации:

1. ISA-101 (High-Performance HMI):

   • Создан консорциумом ISA в 2000-х
   • Основан на исследованиях аварий (Three Mile Island, Bhopal)
   • Принципы: ситуационная осведомленность, минимализм, консистентность
   • Цветовая схема: серый фон, цвет только для исключений
   • Иерархия отображений: уровень 1 (общая ситуация), уровень 2 (подсистемы), уровень 3 (детали), уровень 4 (диагностика)

2. IEC 61131-3:

   • Регламентирует языки программирования ПЛК
   • Обеспечивает программную совместимость с HMI
   • Поддержка LD (Ladder Diagram), FBD (Function Block Diagram), ST (Structured Text)

3. ISO 9241 (Эргономика взаимодействия человек-компьютер):

   • Часть 210: Человеко-ориентированное проектирование
   • Часть 143: Формы диалога
   • Требования к читаемости, навигации, обратной связи

4. IEC 62443 (Кибербезопасность промышленных систем):

   • Требования к защите HMI от кибератак
   • Аутентификация, авторизация, аудит
   • Сетевая сегментация

Современная визуализация использует 3D-модели, дашборды с KPI и элементы дополненной реальности (AR).

Современные HMI адаптируются под пользователя, динамически меняя интерфейс в зависимости от роли оператора (оператор, инженер, администратор).

Классификация промышленных HMI

HMI классифицируют по множеству критериев: форм-фактору, функционалу, производительности, условиям эксплуатации.

По форм-фактору и способу монтажа

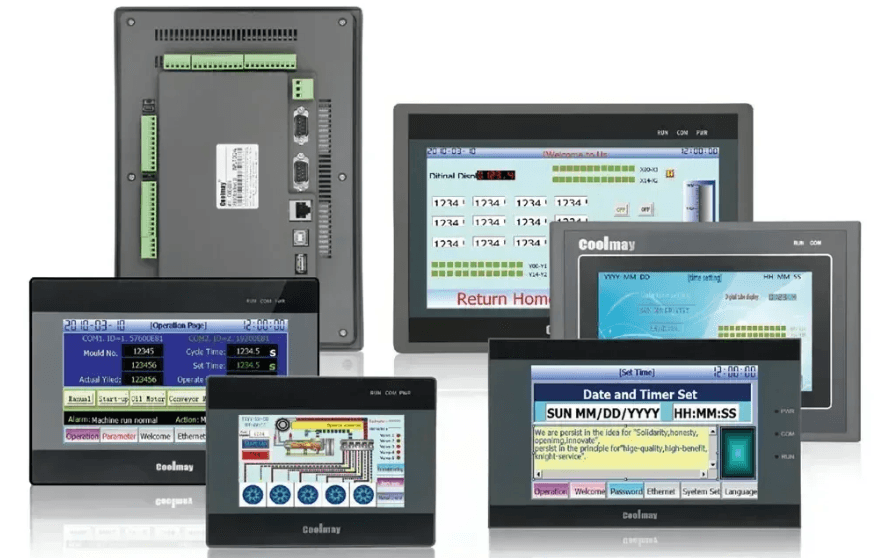

1. Встраиваемые панели оператора (Panel Mount)

Встраиваемые HMI — это моноблоки с экраном и процессором, монтируемые непосредственно в шкаф управления или на пульт. Они компактны (4–15 дюймов), устойчивы к вибрациям и пыли (класс защиты IP65 и выше) и работают автономно.

Характеристики:

• Диагональ экрана: 3.5", 4.3", 5.7", 7", 10.1", 12.1", 15"
• Разрешение: от 320×240 (QVGA) до 1920×1080 (Full HD)
• Тип монтажа: врезной (flush mount), накладной
• Глубина установки: 30-80 мм
• Материал корпуса: пластик (ABS), алюминий, нержавеющая сталь

Применение: станки, локальные узлы (бренды: Weintek, Kinco, Delta) с Ethernet-подключением к ПЛК.

Преимущества:

• Доступная цена (от 10 000 руб. за базовые модели)
• Надежность и компактность
• Простота установки
• Низкое энергопотребление (5-30 Вт)

Недостатки:

• Ограниченная масштабируемость
• Фиксированные ресурсы (процессор, память)
• Сложность модернизации

Идеальны для локального контроля без сложной сетевой инфраструктуры.

2. Промышленные ПК с HMI (Box PC, Panel PC)

Промышленные ПК сочетают мощную вычислительную платформу с HMI-ПО (Siemens WinCC, Ignition, VTScada), предлагая поддержку нескольких мониторов и высокую производительность. Они способны обрабатывать видеопотоки, работать с базами данных и выполнять сложную аналитику.

Типы промышленных ПК:

• Box PC: Корпусные ПК для установки в шкаф

  • Процессоры: Intel Celeron, Core i3/i5/i7, Xeon
  • Оперативная память: 4-64 ГБ DDR4
  • Накопители: SSD 128 ГБ - 2 ТБ
  • Порты: 4-8×USB, 2-4×Ethernet, COM, DVI/HDMI/DisplayPort
  • Расширение: PCIe, PCI слоты

• Panel PC: Моноблоки с интегрированным дисплеем

  • Диагональ: 12"-24" и более
  • Сенсорный экран: проекционно-емкостный (PCAP) или резистивный
  • Защита: IP65/IP66 для лицевой панели
  • Рабочая температура: -20°C до +60°C

• Rackmount PC: Серверные ПК для монтажа в стойку 19"

  • Высота: 1U-4U
  • Избыточность: RAID, redundant power supply
  • Для SCADA-серверов и архивирования

Применение: крупные цеха, диспетчерские (Siemens SIMATIC, Advantech, Beckhoff, Schneider Electric).

Цена: выше средней (от 50 000 руб. за базовые модели, до 500 000+ руб. за мощные системы), но высокая гибкость: поддержка кастомных скриптов (C#, Python, VBScript), баз данных (SQL Server, Oracle, PostgreSQL).

PC-based HMI — выбор для систем с большим объемом данных и сложной логикой.

3. Мобильные HMI на планшетах и смартфонах

Мобильные решения используют защищенные (rugged) планшеты (например, Panasonic Toughbook, Getac, Dell Rugged) с приложениями для Android/iOS для беспроводного доступа. Подключение к ПЛК осуществляется по Wi-Fi, Bluetooth или сотовой сети (4G/5G).

Типы мобильных устройств:

• Rugged планшеты:

  • Защита: IP65/IP68, MIL-STD-810G
  • Экран: 8"-12", читаемый при ярком солнце
  • Батарея: 8-12 часов работы
  • Цена: 50 000 - 200 000 руб.

• Промышленные смартфоны:

  • Компактность для полевого использования
  • Сканеры штрих-кодов, RFID
  • Push-to-talk для связи

• Носимые устройства:

  • Умные часы для уведомлений
  • AR-очки (Microsoft HoloLens, RealWear) для удаленной поддержки

Преимущества:

• Мобильность для инспекций и обходов
• Возможность работы в офлайн-режиме с последующей синхронизацией
• Снижение затрат на стационарные панели
• Быстрое развертывание

Недостатки:

• Зависимость от заряда батареи
• Требования к кибербезопасности (шифрование, VPN)
• Ограниченная производительность
• Зависимость от качества беспроводной связи

Решения вроде приложений CODESYS расширяют доступ к управлению производством.

4. Web-based HMI (Тонкие клиенты)

Веб-интерфейсы работают в браузере любого устройства без установки специального ПО.

Технологии:

• HTML5, CSS3, JavaScript
• Фреймворки: React, Angular, Vue.js
• Протоколы: WebSocket, MQTT over WebSocket
• PWA (Progressive Web Apps) для офлайн-работы

Преимущества:

• Кроссплатформенность (Windows, macOS, Linux, Android, iOS)
• Централизованное обновление (изменил на сервере — обновилось везде)
• Отсутствие лицензий на клиентские устройства
• Легкое масштабирование

Недостатки:

• Зависимость от качества сети
• Возможные задержки (latency)
• Ограниченный доступ к локальным ресурсам устройства

По типу сенсорного экрана

Резистивные экраны:

• Принцип: два проводящих слоя, замыкаются при нажатии
• Преимущества: работают в перчатках, с любым предметом, дешевле
• Недостатки: меньшая прозрачность (75-80%), только одно касание, износ
• Применение: промышленность, медицина, уличное использование

Проекционно-емкостные (PCAP):

• Принцип: изменение емкости при касании пальцем
• Преимущества: высокая прозрачность (90%+), мультитач, долговечность
• Недостатки: не работают в толстых перчатках, дороже
• Применение: современные HMI, смартфоны, планшеты

Поверхностно-емкостные:

• Промежуточный вариант
• Работают только с пальцем или специальным стилусом

Инфракрасные (IR):

• Принцип: сетка ИК-лучей, прерываемых касанием
• Преимущества: любая поверхность, высокая прозрачность
• Недостатки: чувствительность к загрязнениям, габариты

По уровню производительности

Базовый уровень (Entry-level):

• Процессор: ARM Cortex-A7/A9, до 1 GHz
• Память: 128-512 МБ RAM, 256 МБ - 4 ГБ Flash
• Экран: до 7", 800×480
• Теги: до 500-1000
• Цена: 10 000 - 30 000 руб.
• Применение: простые машины, насосы, вентиляторы

Средний уровень (Mid-range):

• Процессор: ARM Cortex-A8/A15, Intel Atom, 1-2 GHz
• Память: 512 МБ - 2 ГБ RAM, 4-16 ГБ Flash
• Экран: 7"-12", 1024×768 - 1280×800
• Теги: 1000-5000
• Цена: 30 000 - 80 000 руб.
• Применение: производственные линии, конвейеры

Высокий уровень (High-end):

• Процессор: Intel Core i3/i5, 2+ GHz
• Память: 4+ ГБ RAM, 32+ ГБ SSD
• Экран: 12"-24", 1920×1080 (Full HD)
• Теги: 5000+
• Цена: 80 000 - 300 000+ руб.
• Применение: сложные системы, SCADA, аналитика

По условиям эксплуатации

Стандартные:

• Температура: 0°C до +50°C
• Влажность: 10-90% без конденсации
• Защита: IP65 (лицевая панель)
• Применение: отапливаемые помещения

Расширенный температурный диапазон:

• Температура: -20°C до +60°C (некоторые модели до +70°C)
• Нагрев экрана для работы при отрицательных температурах
• Применение: неотапливаемые цеха, уличная установка

Взрывозащищенные (Ex-proof):

• Сертификация: ATEX, IECEx
• Зоны: Zone 2, Zone 22 (газы, пыль)
• Материалы: нержавеющая сталь 316L
• Применение: нефтегаз, химия, мукомольное производство
• Цена: в 3-5 раз выше стандартных

Пищевая промышленность (Hygienic Design):

• Нержавеющая сталь 316L
• Отсутствие щелей и углов (легко мыть)
• Устойчивость к агрессивным моющим средствам
• Сертификация: FDA, EHEDG, 3A
• Применение: пищевое производство, фармацевтика

Морское исполнение:

• Защита от соленой воды и тумана
• Вибростойкость
• Сертификация: DNV, ABS, LR
• Применение: суда, offshore платформы

Сравнение платформ для промышленных HMI

CODESYS

• Особенности: ПО на базе стандарта IEC 61131-3, поддержка промышленных протоколов Modbus и OPC UA.
• Цена (ориентир): от 20 000 руб.
• Преимущества: кроссплатформенность, визуальный редактор drag-and-drop, универсальность для HMI и ПЛК.
• Недостатки: высокая сложность освоения, крутая кривая обучения.

Siemens WinCC

• Особенности: работает на Windows, глубоко интегрировано с ПЛК Siemens, часть экосистемы TIA Portal.
• Цена (ориентир): от 50 000 руб.
• Преимущества: богатые возможности визуализации, мощная система архивации и отчётности, техническая поддержка.
• Недостатки: высокая стоимость лицензий.

EasyBuilder (Weintek)

• Особенности: собственная ОС для панелей Weintek, нативная поддержка Ethernet/IP и других промышленных протоколов.
• Цена (ориентир): от 10 000 руб.
• Преимущества: интуитивная настройка, поддержка макросов на JavaScript, быстрое развертывание.
• Недостатки: ограниченные возможности скриптов, привязка к оборудованию вендора.

HMI на базе Android

• Особенности: использует AOSP на промышленных планшетах, поддержка протоколов MQTT и REST API.
• Цена (ориентир): от 15 000 руб.
• Преимущества: привычный сенсорный интерфейс, доступ к мобильным приложениям, гибкость разработки.
• Недостатки: повышенные требования к кибербезопасности, зависимость от обновлений ОС.

Веб-интерфейсы (HTML5)

• Особенности: кроссплатформенные решения для браузеров любого устройства, поддержка PWA.
• Цена (ориентир): бесплатно или низкая стоимость (open-source / self-hosted).
• Преимущества: универсальная совместимость, отсутствие необходимости установки клиентского ПО, легкое масштабирование.
• Недостатки: возможные задержки передачи данных в реальном времени, зависимость от качества сети.

ПЛК со встроенным веб-сервером (Siemens S7-1200/1500, ONI, Wiren Board)

• Особенности: интеграция в TIA Portal или open-source решения, базовый веб-интерфейс «из коробки».
• Цена (ориентир): функционал включен в стоимость ПЛК.
• Преимущества: отсутствие необходимости в дополнительных устройствах, простая диагностика и мониторинг.

Интеграция HMI в Индустрию 4.0

HMI эволюционирует в компонент IIoT, соединяя локальное управление с облачными сервисами, что полностью отвечает концепции Индустрия 4.0

• Облачные сервисы: HMI отправляет телеметрию в платформы вроде AWS IoT или Siemens MindSphere для ML-анализа. Прогнозирование сбоев по вибрациям становится стандартом предиктивного обслуживания.
• Цифровые двойники: HMI визуализирует цифровые двойники (на базе Unity, TwinCAT), синхронизируя виртуальную модель с физическим оборудованием в реальном времени.
• Универсальный доступ: Протоколы WebSocket и MQTT обеспечивают передачу данных для дашбордов на смартфонах с ролевой авторизацией.

Технические характеристики и спецификации

При выборе HMI необходимо детально изучить технические параметры.

Дисплей

Размер и разрешение:

• 3.5" (320×240) — минималистичные панели
• 4.3" (480×272) — компактные решения
• 5.7" (640×480 VGA) — стандарт для простых задач
• 7" (800×480 WVGA) — наиболее популярный формат
• 10.1" (1024×600 WSVGA) — баланс размера и информации
• 12.1" (1280×800 WXGA) — для сложных мнемосхем
• 15" (1024×768 XGA / 1920×1080 Full HD) — максимальная детализация

Яркость:

• Стандарт: 250-400 кд/м² (для помещений)
• Повышенная: 500-1000 кд/м² (для яркого освещения)
• High-brightness: 1000+ кд/м² (для улицы, прямого солнца)

Угол обзора:

• TN-матрицы: 120-140° (дешевле, хуже углы)
• IPS-матрицы: 178°/178° (дороже, отличные углы, цветопередача)

Срок службы подсветки:

• CCFL (люминесцентная): 30 000 - 50 000 часов
• LED (светодиодная): 50 000 - 100 000 часов (современный стандарт)

Вычислительная платформа

Процессоры:

• ARM Cortex-A系列: энергоэффективность, низкая стоимость
  • A7, A8, A9, A15, A53, A72
  • Частота: 400 MHz - 2 GHz
• Intel x86: производительность, совместимость с Windows
  • Atom: для встраиваемых систем
  • Celeron, Core i3/i5: для мощных Panel PC
  • Частота: 1 - 4+ GHz

Оперативная память (RAM):

• DDR2, DDR3, DDR4
• Объем: 128 МБ - 16+ ГБ
• Для Linux/Embedded: 256 МБ - 2 ГБ достаточно
• Для Windows: минимум 2 ГБ, рекомендуется 4-8 ГБ

Накопители:

• Flash память (eMMC): 256 МБ - 32 ГБ
• SSD (SATA, mSATA, M.2): 32 ГБ - 1+ ТБ
• SD/CF карты для расширения
• Важность: промышленные SSD с защитой от вибраций, расширенным температурным диапазоном

Коммуникационные интерфейсы

Ethernet:

• 10/100BASE-TX (Fast Ethernet) — стандарт
• 1000BASE-T (Gigabit Ethernet) — для больших объемов данных
• Порты: 1-4 (некоторые модели имеют встроенный switch)
• PoE (Power over Ethernet): питание через Ethernet (802.3af/at)

Последовательные порты:

• RS-232: точка-точка, до 15 м
• RS-422: дифференциальный, до 1200 м
• RS-485: мульти-drop, до 32 устройств (с повторителями до 256)
• COM-порты: 1-4 (иногда с гальванической развязкой)

USB:

• USB 2.0: для флешек, клавиатур, мышей
• USB 3.0: для высокоскоростной передачи данных
• Количество: 1-6 портов
• USB Host/Device/OTG

Дополнительные интерфейсы:

• CAN/CANopen: для автомобильной и мобильной техники
• Profibus, Profinet: для интеграции с Siemens
• EtherCAT: для высокоскоростной автоматизации
• Modbus RTU/TCP: универсальный промышленный протокол
• Wi-Fi: 802.11 a/b/g/n/ac (2.4/5 GHz)
• Bluetooth: 4.0/5.0 для беспроводных периферийных устройств
• 4G/LTE, 5G: для удаленного доступа через сотовую сеть

Питание

Напряжение:

• 24 VDC (18-30 VDC) — промышленный стандарт
• 12 VDC — для мобильных применений
• 100-240 VAC (50/60 Hz) — для Panel PC
• PoE (48 VDC) — через Ethernet

Потребляемая мощность:

• Малые панели (3.5"-5.7"): 5-10 Вт
• Средние (7"-10"): 10-25 Вт
• Большие (12"-15"): 25-50 Вт
• Panel PC: 30-150+ Вт

Резервирование питания:

• Dual power input для критических применений
• UPS (источники бесперебойного питания)
• Battery backup для сохранения данных

Защита и надежность

Степень защиты IP (Ingress Protection):

• IP20: только для помещений, защита от пальцев
• IP54: защита от пыли и брызг
• IP65: полная защита от пыли, струй воды (стандарт для HMI)
• IP66: защита от сильных струй
• IP67: кратковременное погружение в воду
• IP69K: защита от высокотемпературной мойки под давлением (пищевка)

Ударопрочность и вибростойкость:

• Удары: 10-50 g (по IEC 60068-2-27)
• Вибрация: 2-100 Hz, 0.5-2 mm (по IEC 60068-2-6)
• Для мобильного транспорта: усиленная защита

EMC (Electromagnetic Compatibility):

• Устойчивость к электромагнитным помехам
• Сертификация: CE, FCC
• Стандарты: IEC 61000-4系列 (ESD, EFT, Surge)

MTBF (Mean Time Between Failures):

• Показатель надежности
• Типичные значения: 50 000 - 100 000 часов
• Для промышленных: 100 000+ часов

Программное обеспечение для HMI

Выбор ПО определяет функциональность, удобство разработки и стоимость владения.

Проприетарное ПО производителей

Siemens WinCC:

• WinCC Basic: для базовых панелей Comfort (в составе TIA Portal)
• WinCC Comfort: для Comfort и Mobile панелей
• WinCC Advanced: расширенные функции, скрипты
• WinCC Professional: SCADA-уровень, клиент-сервер
• WinCC Unified: новое поколение на базе веб-технологий

Особенности:

• Глубокая интеграция с ПЛК Siemens (S7-1200/1500)
• Единая среда TIA Portal (Totally Integrated Automation)
• Языки: немецкий, английский, русский и др.
• Лицензирование: по количеству тегов (PowerTags)
• Цена: от 50 000 руб. (Basic) до 500 000+ руб. (Professional)

Преимущества:

• Богатые возможности визуализации
• Мощная система архивации и отчётности
• Техническая поддержка Siemens
• Огромное сообщество пользователей

Недостатки:

• Высокая стоимость лицензий
• Привязка к оборудованию Siemens
• Требует обучения

Rockwell FactoryTalk View:

• View Machine Edition (ME): для локальных HMI
• View Site Edition (SE): для SCADA-систем

Особенности:

• Интеграция с ПЛК Allen-Bradley (ControlLogix, CompactLogix)
• Серверная архитектура
• Поддержка Thin Clients

Schneider Electric Vijeo Designer:

• Для панелей Magelis (XBTR, XBTGT)
• Поддержка широкого спектра протоколов
• Удобный drag-and-drop редактор

Weintek EasyBuilder Pro:

• Бесплатное ПО для панелей Weintek
• Поддержка 300+ протоколов
• Макросы на языке C-like
• Симулятор для тестирования без оборудования

Особенности:

• Интуитивная настройка
• Поддержка макросов на JavaScript
• Быстрое развертывание
• Регулярные обновления

Недостатки:

• Ограниченные возможности скриптов по сравнению с SCADA
• Привязка к оборудованию вендора

Кроссплатформенное и независимое ПО

CODESYS HMI:

• Соответствие стандарту IEC 61131-3
• Единая среда для программирования ПЛК и создания HMI
• Поддержка 300+ протоколов (Modbus, OPC UA, CANopen, EtherCAT)
• Визуальный редактор drag-and-drop
• Библиотека готовых элементов

Особенности:

• Кроссплатформенность (работает на разных устройствах)
• Универсальность для HMI и ПЛК
• Бесплатная среда разработки
• Платный runtime для некоторых устройств

Цена (ориентир): от 20 000 руб. за runtime лицензии

Недостатки:

• Высокая сложность освоения
• Крутая кривая обучения
• Требует глубоких знаний

Ignition by Inductive Automation:

• Веб-ориентированная платформа
• Модульная архитектура
• Неограниченное количество клиентов (tag-based licensing)
• Мощные возможности работы с базами данных
• MQTT для IIoT

Особенности:

• Единая лицензия на сервер
• Веб-интерфейс (работает в браузере)
• Кроссплатформенность (Windows, Linux, macOS)
• Быстрое развертывание

Цена: от $1000 за серверную лицензию

VTScada:

• Проверенная временем SCADA-платформа
• Встроенные драйверы для 250+ устройств
• Отказоустойчивость (redundancy)
• Встроенные инструменты отчетности

AdvancedHMI:

• Open-source решение на базе .NET
• Интеграция с Visual Studio
• Поддержка Modbus TCP/RTU, Ethernet/IP
• Бесплатно

Node-RED:

• Визуальное программирование потоков данных
• Разработан IBM для IoT
• Огромная библиотека узлов (nodes)
• MQTT, HTTP, WebSocket из коробки
• Работает на Raspberry Pi, промышленных ПК

Grafana:

• Визуализация временных рядов
• Интеграция с InfluxDB, Prometheus, SQL
• Красивые дашборды
• Alerting и уведомления
• Open-source

Операционные системы

Windows Embedded / IoT:

• Windows Embedded Standard 7
• Windows 10 IoT Enterprise
• Windows 11 IoT Enterprise
• Преимущества: совместимость с ПО, драйверы, знакомый интерфейс
• Недостатки: требует лицензий, обновления, выше требования к ресурсам

Linux Embedded:

• Debian, Ubuntu Core
• Yocto Project (кастомные дистрибутивы)
• Преимущества: бесплатно, открытость, низкие требования
• Недостатки: требует знаний Linux, меньше готового ПО

Real-Time OS:

• VxWorks, QNX
• Для критических по времени приложений
• Детерминированное время отклика

Android:

• Android 8-12 для промышленных планшетов
• Преимущества: привычный интерфейс, много приложений
• Недостатки: не real-time, вопросы безопасности

Proprietary RTOS:

• Собственные ОС производителей (Weintek, Kinco)
• Оптимизированы под конкретное железо
• Быстрая загрузка

Промышленные протоколы связи

HMI должен поддерживать протоколы, используемые в вашей системе.

Основные промышленные протоколы

Modbus:

• Modbus RTU: последовательный (RS-485/232), мастер-слейв
• Modbus ASCII: текстовый вариант RTU
• Modbus TCP/IP: поверх Ethernet, порт 502
• Самый распространенный протокол в мире
• Простота реализации
• Поддерживается практически всеми HMI

OPC (OLE for Process Control):

• OPC Classic (DA, HDA, A&E): на базе Windows COM/DCOM
• OPC UA (Unified Architecture): кроссплатформенный, безопасный
• Стандарт де-факто для интеграции разнородных систем
• Поддержка сложных структур данных
• Встроенная безопасность (шифрование, аутентификация)

Profibus/Profinet:

• Profibus DP: полевая шина (RS-485)
• Profinet: Industrial Ethernet
• Доминирует в Европе, особенно с оборудованием Siemens
• Высокая скорость (Profinet IRT для motion control)

EtherCAT:

• Industrial Ethernet от Beckhoff
• Обработка «на лету» (on-the-fly processing)
• Чрезвычайно низкий джиттер (< 1 мкс)
• Идеален для motion control

Ethernet/IP:

• От Rockwell Automation (Allen-Bradley)
• На базе стандартного Ethernet
• Широко распространен в США
• Поддержка CIP (Common Industrial Protocol)

CANopen:

• На базе CAN (Controller Area Network)
• Для мобильной техники, лифтов, упаковки
• Низкая стоимость

BACnet:

• Для автоматизации зданий (HVAC, освещение)
• Стандарт ISO 16484-5

MQTT:

• Легковесный протокол publish/subscribe
• Для IIoT и облачной интеграции
• Низкое потребление трафика
• Работа через ненадежные сети

Выбор протокола

Критерии:

1. Совместимость с существующим оборудованием
2. Требуемая скорость обмена данными
3. Детерминизм (гарантированное время доставки)
4. Расстояние между устройствами
5. Стоимость инфраструктуры
6. Поддержка со стороны HMI

Рекомендации:

• Для простых задач: Modbus TCP
• Для интеграции разнородных систем: OPC UA
• Для высокоскоростного управления: EtherCAT, Profinet IRT
• Для IIoT и облака: MQTT

Интеграция HMI в Индустрию 4.0

HMI эволюционирует в компонент IIoT, соединяя локальное управление с облачными сервисами, что полностью отвечает концепции Индустрия 4.0.

Облачные сервисы и IIoT

Платформы:

• AWS IoT Core: облачная платформа Amazon
• Microsoft Azure IoT Hub: интеграция с экосистемой Microsoft
• Siemens MindSphere: промышленная IoT-платформа
• PTC ThingWorx: платформа для цифровых двойников
• Google Cloud IoT Core: (закрывается, миграция на другие решения)

Сценарии использования:

1. Предиктивное обслуживание:

   • HMI собирает данные о вибрации, температуре, токе
   • Отправляет в облако для ML-анализа
   • Прогнозирование сбоев до их возникновения
   • Снижение простоев на 30-50%

2. Удаленный мониторинг:

   • Доступ к данным с любого устройства
   • Мульти-сайт управление (несколько заводов)
   • Централизованная аналитика

3. Оптимизация производства:

   • Анализ OEE (Overall Equipment Effectiveness)
   • Выявление узких мест
   • Сравнение производительности линий

4. Energy Management:

   • Мониторинг потребления энергии
   • Выявление пиков и неэффективности
   • Интеграция с системами учета

Цифровые двойники (Digital Twins)

Определение: Цифровой двойник — виртуальная модель физического оборудования или процесса, синхронизированная в реальном времени.

Технологии:

• Unity 3D, Unreal Engine: для фотореалистичной визуализации
• TwinCAT, Simulink: для моделирования динамики
• NVIDIA Omniverse: для коллаборативной работы

Применение:

• Визуализация скрытых процессов
• Обучение операторов без риска для оборудования
• Тестирование изменений перед внедрением
• Оптимизация параметров в виртуальной среде

Edge Computing

Концепция: Обработка данных на «краю» сети (ближе к источнику), а не в облаке.

Преимущества:

• Снижение задержек (latency)
• Уменьшение трафика в облако
• Работа при потере связи с облаком
• Повышение безопасности (данные не покидают периметр)

Реализация:

• Промышленные ПК с HMI выполняют аналитику
• Локальные базы данных (SQLite, InfluxDB)
• Агрегация данных перед отправкой в облако

Универсальный доступ

Технологии:

• WebSocket: двусторонняя связь в реальном времени
• MQTT over WebSocket: для браузеров
• REST API: для интеграции с другими системами
• OAuth 2.0, JWT: для безопасной аутентификации

Ролевой доступ:

• Оператор: просмотр, базовое управление
• Инженер: изменение уставок, настройка
• Администратор: управление пользователями, системами
• Менеджер: отчеты, KPI (только чтение)

Эргономика и безопасность

Эргономика HMI минимизирует когнитивную нагрузку, а функции безопасности предотвращают аварийные ситуации.

Проектирование интерфейса

Стандарты:

ISO 9241 (Эргономика взаимодействия человек-компьютер):

• Часть 110: Принципы диалога (пригодность для задачи, самописность, управляемость)
• Часть 129: Руководство по программной эргономике
• Часть 210: Человеко-ориентированное проектирование

ISA-101 (High-Performance HMI):

• Создан на основе анализа аварий
• Принципы:
  1. Ситуационная осведомленность: оператор всегда понимает состояние процесса
  2. Минимализм: только необходимая информация
  3. Консистентность: единый стиль во всей системе
  4. Иерархия отображений:
     • Уровень 1: Общая ситуация (overview) — что происходит на всем заводе
     • Уровень 2: Подсистемы (unit overview) — конкретная линия/участок
     • Уровень 3: Детали (detailed display) — отдельное оборудование
     • Уровень 4: Диагностика (diagnostics) — параметры, тренды, настройки

Рекомендации по дизайну:

1. Группировка элементов по функциям:

   • Связанные элементы рядом
   • Логическая последовательность
   • Визуальное разделение групп (рамки, отступы)

2. Правило 7±2 элемента на экране:

   • Человеческая рабочая память ограничена
   • Не более 5-9 элементов для одновременного восприятия
   • Разбивайте сложные экраны на несколько

3. Обязательная визуальная обратная связь (feedback):

   • Кнопка должна «нажиматься» визуально
   • Изменение состояния должно быть заметно
   • Индикация выполнения длительных операций (progress bar)

4. Читаемость:

   • Размер шрифта: минимум 12-14 pt для текста, 18+ для важных значений
   • Контрастность: минимум 4.5
     (WCAG AA)
   • Шрифты без засечек (Arial, Helvetica, Verdana)

5. Навигация:

   • Постоянное меню или навигационная панель
   • «Хлебные крошки» (breadcrumbs) для понимания местоположения
   • Кнопка «Назад» и «Домой» всегда доступна
   • Максимум 3 клика до любой функции

6. Тестирование прототипов с реальными пользователями:

   • Привлекайте операторов на этапе проектирования
   • Наблюдайте за их работой
   • Собирайте обратную связь
   • Итеративно улучшайте интерфейс

Типичные ошибки проектирования

1. Перегруженность экранов информацией:

• Слишком много данных на одном экране
• Оператор не может быстро найти важное
• Решение: иерархия, фильтрация, контекстные экраны

2. Неинтуитивная навигация:

• Скрытые меню
• Нелогичная структура
• Отсутствие поиска
• Решение: карточная сортировка, тестирование юзабилити

3. Игнорирование особенностей восприятия:

• Использование только цвета для передачи информации (проблема для дальтоников)
• Слишком мелкий текст
• Низкая контрастность
• Решение: дублирование цвета символами/текстом, соблюдение стандартов доступности

4. Непоследовательность:

• Разные стили кнопок
• Разное расположение элементов
• Разные обозначения для одного и того же
• Решение: стиль-гайд, библиотеки компонентов

5. Отсутствие контекста:

• Числа без единиц измерения
• Сигналы без пояснений
• Решение: всегда показывать единицы, добавлять tooltips

Результат ошибок: рост количества операторских ошибок (до 40% в критических ситуациях), увеличение времени реакции, стресс операторов, аварии.

Цветокодировка и аварийная сигнализация

Стандарт ISA-101 для цветовой индикации:

Фоновые цвета:

• Нормальное состояние: светло-серый (#CCCCCC) или белый
• Неактивное оборудование: темно-серый (#666666)

Цвета состояний:

• 🔴 Красный (#CC0000): критическая авария, требование немедленного действия
  • Аварийная остановка
  • Критическое отклонение параметров
  • Пожар, утечка
• 🟡 Желтый/Оранжевый (#FF9900): предупреждение, отклонение от нормы
  • Приближение к пределам
  • Неисправность, не требующая немедленного вмешательства
  • Требуется внимание
• 🟢 Зеленый (#00CC00): нормальная работа
  • Оборудование включено и работает штатно
  • Параметры в норме
• 🔵 Синий (#0066CC): информация, подсказки
  • Оборудование выключено (нормально)
  • Справочная информация
• ⚪ Белый/Серый: нейтральные элементы
  • Трубопроводы, конструкции
  • Неактивные элементы

Важно: Не используйте красный для «включено», а зеленый для «выключено» — это противоречит интуиции и стандартам!

Приоритет уведомлений:

Уровень 1 (Critical):

• Звук: непрерывный сирена
• Визуально: мигание красным
• Требует: немедленного подтверждения
• Пример: авария, опасность для жизни

Уровень 2 (High):

• Звук: прерывистый сигнал
• Визуально: мигание желтым
• Требует: подтверждения в течение 5-10 минут
• Пример: отклонение параметров

Уровень 3 (Medium):

• Звук: одиночный beep
• Визуально: статичный желтый
• Требует: внимания при возможности
• Пример: плановое обслуживание

Уровень 4 (Low/Info):

• Звук: отсутствует
• Визуально: синий или без выделения
• Требует: только записи в журнал
• Пример: изменение режима

Комбинация звука и визуальной анимации:

• Звук привлекает внимание
• Цвет и мигание указывают на приоритет
• Текст описывает проблему и рекомендуемые действия

Дублирование критических операций

Физические элементы управления:

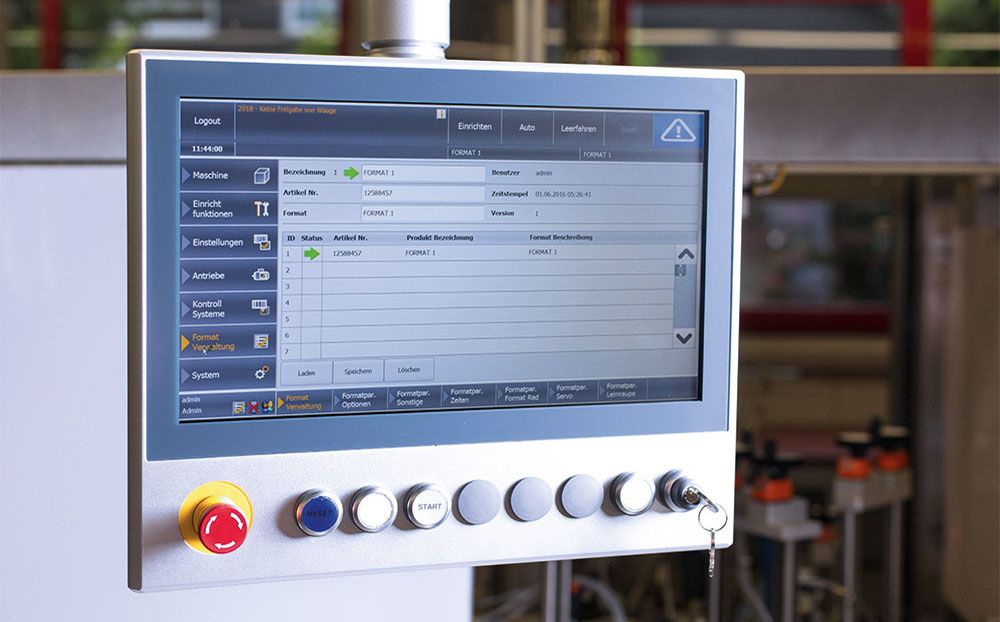

Кнопки аварийной остановки (E-stop) должны быть вынесены на физический уровень рядом с экраном. Это исключает риск отказа сенсорного ввода в критический момент.

Требования к E-stop:

• Красная кнопка на желтом фоне
• Грибовидная форма (для легкого нажатия)
• Фиксация в нажатом состоянии
• Поворот для сброса
• Категория 0 или 1 по IEC 60204-1
• Прямое размыкание силовых цепей (не через контроллер!)

Аварийные цепи:

• Независимы от HMI и ПЛК
• Аппаратная реализация (реле безопасности)
• Сертификация: SIL 2/3, Cat. 3/4

Резервирование:

• Дублирование критических кнопок на экране
• Физические переключатели режимов (Авто/Ручной)
• Аварийные индикаторы (лампы, сирены)

Кибербезопасность HMI

Угрозы:

• Несанкционированный доступ
• Вирусы и вредоносное ПО
• DoS-атаки (отказ в обслуживании)
• Перехват данных
• Саботаж (изменение уставок)

Меры защиты:

1. Аутентификация:

   • Уникальные учетные записи для каждого оператора
   • Сложные пароли (минимум 8 символов, буквы+цифры)
   • Блокировка после 3-5 неудачных попыток
   • Двухфакторная аутентификация (2FA) для критических систем

2. Авторизация:

   • Ролевая модель доступа (RBAC)
   • Принцип минимальных привилегий
   • Разделение обязанностей

3. Аудит и логирование:

   • Запись всех действий оператора
   • Кто, что, когда изменил
   • Невозможность удаления логов
   • Хранение минимум 1 год

4. Сетевая безопасность:

   • Сегментация сети (VLAN)
   • Фаерволы между уровнями
   • VPN для удаленного доступа
   • Отключение неиспользуемых портов и служб

5. Защита от вредоносного ПО:

   • Антивирус (с исключениями для промышленного ПО)
   • Whitelisting приложений (разрешено только известное ПО)
   • Отключение USB-портов или контроль доступа
   • Регулярное обновление (с тестированием!)

6. Физическая защита:

   • Блокировка доступа к портам
   • Защищенные шкафы с замками
   • Видеонаблюдение

7. Резервное копирование:

   • Регулярный backup конфигурации HMI
   • Хранение в безопасном месте
   • Проверка восстановления

Стандарты:

• IEC 62443 (кибербезопасность АСУ ТП)
• NIST SP 800-82
• ISO 27001

Практическое применение HMI

Отраслевые решения

1. Водоснабжение и водоотведение:

• Управление насосными станциями
• Контроль уровня в резервуарах
• Мониторинг качества воды (pH, мутность, хлор)
• Учет расхода
• Диспетчеризация распределенных объектов
• Протоколы: Modbus, DNP3, IEC 60870-5-104

2. Пищевая промышленность:

• Контроль температуры (пастеризация, стерилизация)
• Управление рецептами (recipes)
• Отслеживание партий (batch tracking)
• Соответствие HACCP, GMP
• Мойка CIP (Clean-in-Place)
• Требования: IP69K, нержавеющая сталь

3. Фармацевтика:

• Валидация систем (GAMP 5)
• Аудит-трейл (21 CFR Part 11)
• Электронные подписи
• Контроль параметров процесса
• Чистые помещения (классы A-D)

4. Нефтегазовая отрасль:

• Взрывозащищенное исполнение (ATEX, IECEx)
• Удаленные объекты (offshore, трубопроводы)
• SCADA для распределенных систем
• Протоколы: Modbus, OPC UA, IEC 61850

5. Энергетика:

• Подстанции (IEC 61850)
• Генерация (ТЭЦ, ГЭС, СЭС, ВЭС)
• Распределительные сети
• Учет электроэнергии
• Балансировка нагрузки

6. Автомобилестроение:

• Конвейеры
• Робототехника
• Контроль качества
• Traceability (отслеживание VIN)
• Протоколы: Profibus, Profinet, Ethernet/IP

7. Складская логистика:

• AS/RS (автоматизированные склады)
• Конвейерные системы
• Сортировка
• WMS интеграция
• RFID, штрих-кодирование

Заключение

Правильно подобранный человеко-машинный интерфейс — это не просто периферийное устройство, а стратегический актив производства. Он напрямую влияет на:

1. Безопасность:

• Предотвращение аварий
• Быстрая реакция на нештатные ситуации
• Защита персонала и оборудования

2. Производительность:

• Скорость принятия решений
• Снижение времени простоя
• Оптимизация процессов

3. Эффективность (OEE — Overall Equipment Effectiveness):

• Availability (доступность): меньше простоев
• Performance (производительность): оптимальные режимы
• Quality (качество): меньше брака

4. Стоимость владения:

• Снижение эксплуатационных расходов
• Увеличение срока службы оборудования
• Экономия энергии и ресурсов

Несмотря на разнообразие платформ — от простых панелей до облачных веб-интерфейсов — главная цель остается неизменной: сделать взаимодействие человека и машины максимально понятным, безопасным и продуктивным.

Ключевые принципы выбора и внедрения HMI:

1. Начинайте с требований:

   • Что нужно оператору?
   • Какие задачи решать?
   • Какие условия эксплуатации?

2. Думайте о будущем:

   • Масштабируемость
   • Возможность модернизации
   • Совместимость с новыми технологиями

3. Инвестируйте в эргономику:

   • Удобный интерфейс = меньше ошибок
   • Обучение операторов
   • Тестирование с реальными пользователями

4. Не экономьте на безопасности:

   • Кибербезопасность
   • Физическая защита
   • Резервирование критических функций

5. Планируйте обслуживание:

   • Документация
   • Запасные части
   • Обучение персонала
   • План обновлений

Инвестиции в эргономику, современные протоколы связи и удобство визуализации сегодня — это залог бесперебойной работы и конкурентоспособности предприятия в эпоху Индустрии 4.0.

Будущее за гибкими решениями, которые объединяют надежность промышленного оборудования с удобством потребительских технологий. HMI становится не просто инструментом управления, а интеллектуальным помощником оператора, предсказывающим проблемы и предлагающим оптимальные решения.

Чек-лист при выборе HMI:

✓ Определены требования (количество тегов, протоколы, условия)

✓ Выбран форм-фактор (панель, PC, мобильное)

✓ Проверена совместимость с существующим оборудованием

✓ Оценена общая стоимость владения (TCO)

✓ Учтены требования безопасности (кибербезопасность, функциональная)

✓ Запланировано обучение персонала

✓ Есть план обслуживания и обновлений

✓ Предусмотрено резервное копирование

✓ Протестирован прототип с операторами

✓ Есть документация на русском языке

Помните: HMI — это инвестиция в эффективность, безопасность и будущее вашего производства. Сделайте правильный выбор!
