Modbus Poll: руководство по установке и настройке

Modbus Poll (программный эмулятор главного устройства) — это общепризнанный отраслевой инструмент для диагностики, тестирования и отладки сетей, работающих по Modbus (промышленный протокол связи, разработанный для обмена данными между контроллерами и периферийным оборудованием). Программа выступает в роли ведущего устройства (Master), инициирующего запросы, эмулируя поведение ПЛК, HMI-панели или SCADA-системы.

Мы стремимся делать наши статьи максимально полезными. Если Вам не хватило какой-то информации, оставьте комментарий, мы дополним материал!

Для инженера-наладчика это незаменимый инструмент на этапе пусконаладочных работ. С его помощью можно:

• Проверить физическое соединение и правильность адресации до подключения к реальной системе управления.
• Верифицировать карту регистров (Register Map — таблица соответствия адресов и переменных устройства) от производителя.
• Отловить ошибки обмена, протестировать записи в энергонезависимую память и эмулировать аварийные сценарии без риска остановки производства.
• Сэкономить часы отладки, так как Modbus Poll предоставляет наглядный журнал обмена и гибкую настройку формата данных «из коробки».

Установка и первый запуск программы

Системные требования и совместимость

Программа разработана исключительно под операционную систему Windows (операционная система семейства Microsoft) версий 7, 8.1, 10 и 11 (архитектура x86 и x64). Для стабильной работы достаточно современного процессора, 4 ГБ оперативной памяти и 50 МБ свободного места на диске. Драйверы виртуальных COM-портов обычно устанавливаются автоматически, но для специализированных USB-to-RS485 (адаптер для преобразования интерфейса USB в последовательный стандарт связи) контроллеров может потребоваться ручная установка драйверов от производителя микросхемы (чаще всего FTDI, Prolific или CH340). Распространяется в двух вариантах: Trial (пробная версия с ограничением по времени сессии) и Licensed (полная бессрочная лицензия с ключом активации).

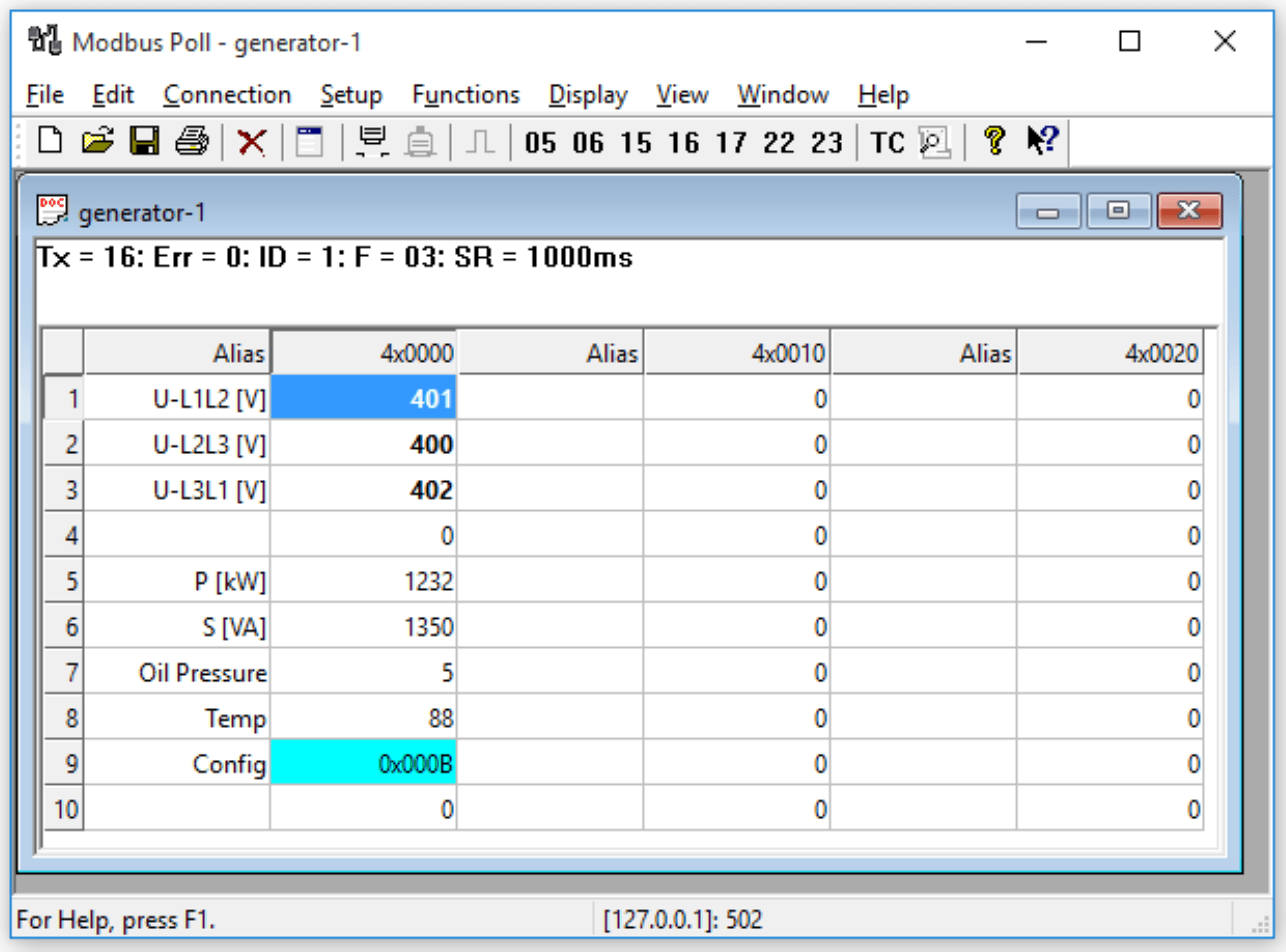

Интерфейс программы: обзор основных окон

После запуска вы увидите главное окно, разделённое на логические зоны:

• Верхняя панель: индикатор статуса соединения (Connection Status — состояние линии связи), счётчик успешных/ошибочных пакетов, текущая частота опроса.
• Таблица данных: сетка с колонками Address (адрес), Value (текущее значение), Format (формат отображения). Здесь отображаются считанные переменные.
• Меню Setup и Display: содержат инструменты для выбора протокола, функции, параметров порта и визуального оформления ячеек.
• Нижняя строка: статусная панель с информацией о последнем успешном обмене и задержке ответа (Response Time — время отклика устройства).

Интерфейс минималистичен, что снижает когнитивную нагрузку при работе.

Настройка соединения с устройством

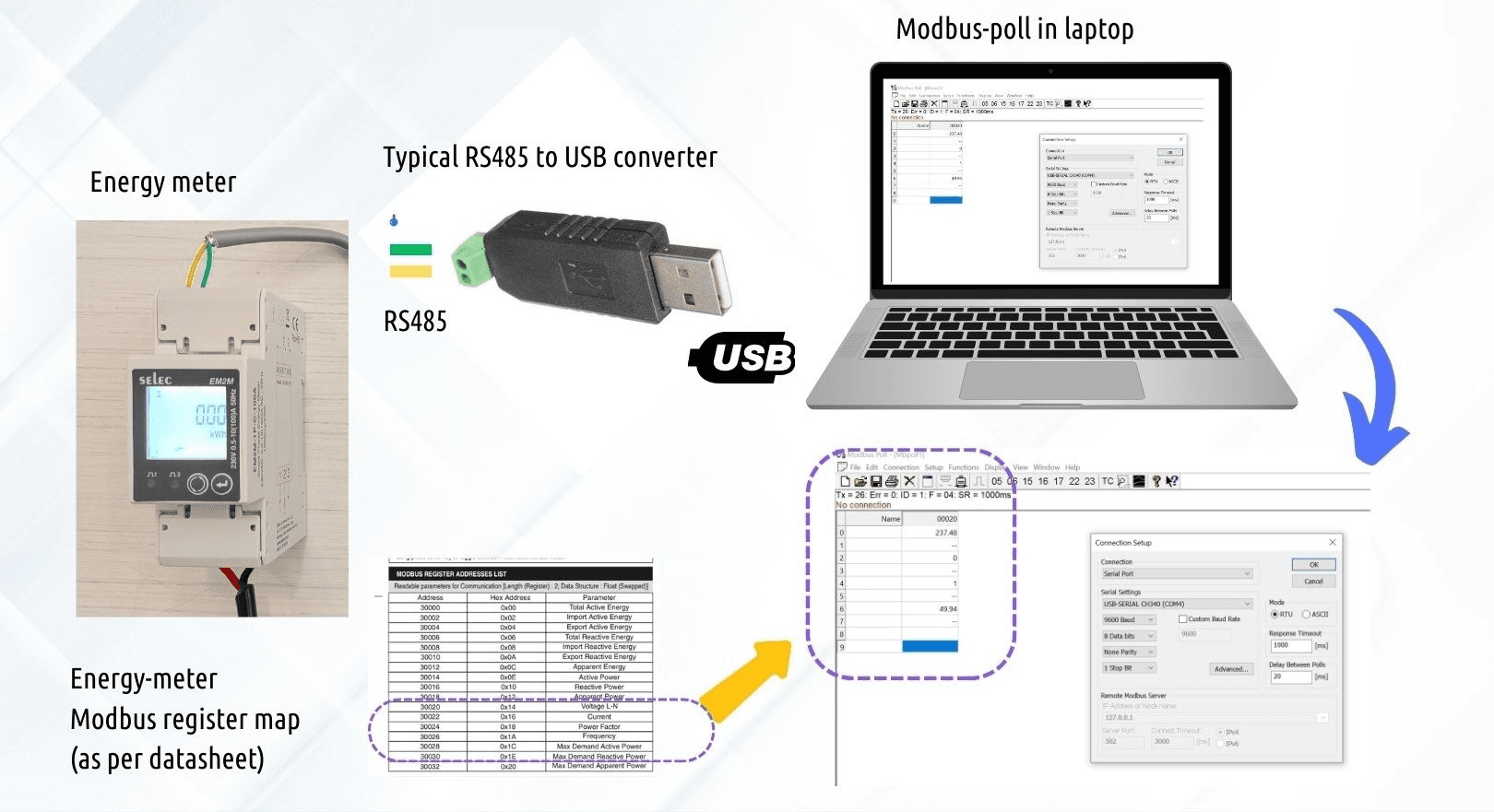

Подключение через последовательный порт RS-485

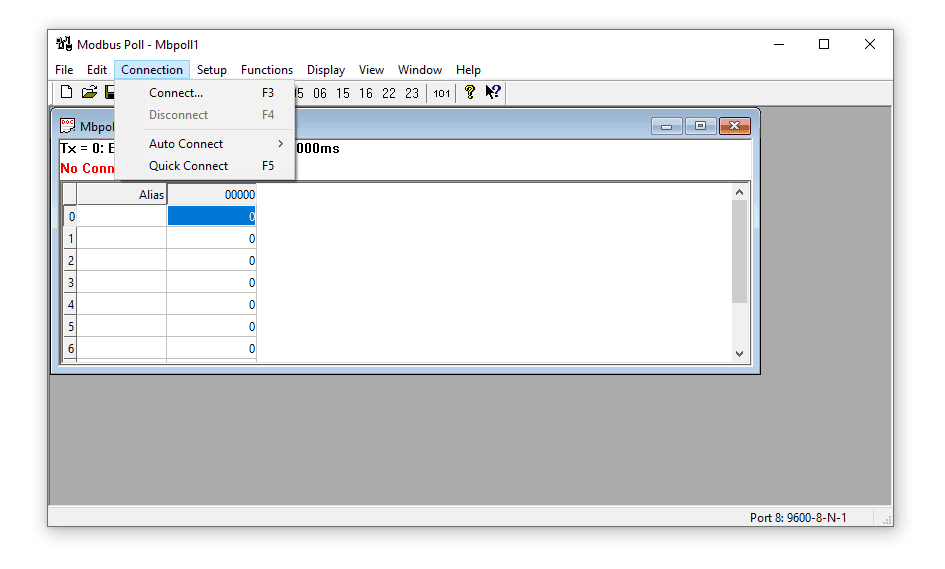

Для выбора последовательного соединения перейдите в Connection → Connect. В выпадающем списке выберите нужный COM-порт. При использовании RS485 (стандарт физического уровня проводной связи с дифференциальной передачей данных по двум проводам) убедитесь, что в системе установлен корректный виртуальный COM-порт от адаптера. В промышленных шкафах часто применяются изолированные преобразователи, требующие отдельной конфигурации драйвера. После выбора порта нажмите OK для перехода к параметрам линии. Если ваше оборудование поддерживает также RS232, учтите, что этот интерфейс не предназначен для многоточечных систем и используется реже в промышленных сетях Modbus.

Подключение через TCP/IP

Если оборудование поддерживает Ethernet-коммутацию, выберите режим Modbus TCP/IP. Укажите IP-адрес ведомого устройства и порт по умолчанию 502 (стандартный port для незашифрованного промышленного трафика Modbus). Убедитесь, что компьютер и устройство находятся в одной подсети, а брандмауэр не блокирует исходящие/входящие соединения на указанном порту. Этот режим не требует настройки скорости или чётности, так как надёжность обеспечивает транспортный уровень сети. Использование Ethernet позволяет организовать удалённый (remote) доступ к устройствам без необходимости физического присутствия на объекте.

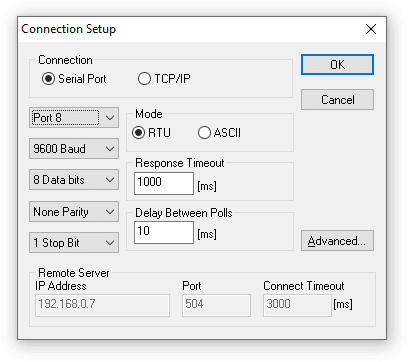

Параметры порта: скорость, биты, четность и стоп-биты

Для последовательных режимов (RTU — асинхронный режим передачи с двоичным кодированием и ASCII — режим передачи в виде текстовых символов) параметры должны строго совпадать с настройками ведомого устройства:

• Baud Rate (скорость передачи данных, измеряемая в битах в секунду): типичные значения 9600, 19200, 38400, 57600, 115200. Несоответствие приведёт к потере пакетов.
• Data Bits (количество информационных битов в одном кадре): в Modbus всегда фиксируется на значении 8.
• Parity (бит чётности, используемый для базовой проверки целостности): выбирается из списка None (без контроля), Even (чётный), Odd (нечётный). Должен совпадать с устройством.
• Stop Bits (стоп-биты, сигнализирующие об окончании кадра): обычно 1 или 2. Значение 1.5 используется редко и может вызывать ошибки на современных адаптерах.

Важно понимать, что serial communication (последовательная связь) является одним из самых распространённых способов подключения в промышленной автоматизации. Оно используется для связи между «master» и «slave» устройствами по простой двухпроводной линии. При настройке serial-порта критически важно проверить все параметры, так как даже небольшое несоответствие приведёт к невозможности обмена. Modbus Poll поддерживает работу с любыми виртуальными последовательными портами (virtual serial ports), создаваемыми драйверами USB-RS485 адаптеров. Для надёжной serial-связи на длинных линиях обязательно используйте терминирующие резисторы и экранированный кабель. Наконец, помните, что в serial-режиме RTU каждый запрос (request) должен быть завершён паузой, что обеспечивает корректное распознавание пакетов ведомыми устройствами.

Создание первого запроса к ведомому устройству

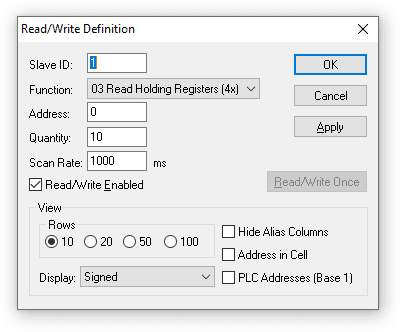

Настройка Slave ID

Перейдите в Setup → Read/Write Definition. В поле Slave ID (Slave ID — уникальный идентификатор ведомого устройства в шине, диапазон 1–247) укажите адрес целевого прибора. Адрес 0 зарезервирован (reserved) для широковещательных (Broadcast — отправка команды всем устройствам в сети без ожидания ответа) запросов и не поддерживает чтение. Если на линии одно устройство, обычно используется ID 1. Это особенно важно, если вы настраиваете новое (new) оборудование или заменяете модуль в уже работающей системе.

Выбор кода функции

В том же окне выберите Function Code (Function Code — цифровой код, определяющий тип операции с памятью устройства):

• 01 — чтение дискретных выходов (Coils)
• 02 — чтение дискретных входов (Discrete Inputs)
• 03 — чтение регистров хранения (Holding Registers) — наиболее частый выбор для параметров и уставок
• 04 — чтение входных регистров (Input Registers) — обычно для аналоговых измерений
• 05 / 06 — запись одного бита/слова
• 15 / 16 — запись массива бит/слов

Указание адреса и количества регистров

В поле Address укажите начальный адрес. Обратите внимание: Modbus использует 0-based addressing (нумерация с нуля, где первый физический регистр имеет индекс 0), хотя в документации производители часто пишут 40001, 30001 и т.д. Префикс 4x означает Holding Register, 3x — Input Register. Для запроса к регистру 40001 введите 0. В поле Quantity укажите количество регистров (максимум 125 для чтения Holding/Input, 2000 для Coil/Discrete). Если вы используете single-режим (single — одиночный запрос к одному регистру), убедитесь, что функция соответствует типу данных.

Настройка частоты опроса

В главном окне параметр Poll Rate (Poll Rate — интервал между последовательными запросами в миллисекундах) определяет нагрузку на линию. Для начала установите 1000 мс. Слишком малое значение (<100 мс) может вызвать переполнение буферов устройства или таймауты, особенно на длинных RS-485 шинах.

Отображение и интерпретация данных

Выбор формата данных

Нажмите правой кнопкой мыши на ячейку данных → Display. Программа позволяет гибко интерпретировать сырые данные:

• Signed/Unsigned 16-bit (знаковое/беззнаковое 16-битное целое): для температур, давлений, счётчиков.
• 32-bit Integer / Float (32-битное целое или число с плавающей запятой по стандарту IEEE 754): для точных измерений. При выборе Float обязательно проверьте Byte Order / Endianness (порядок байтов в слове: ABCD, CDAB, BADC, DCBA). Ошибка в порядке байтов приведёт к чтению бессмысленных значений.
• Hex / Binary / Boolean: для отладки битовых масок и флагов состояния.

Редактирование значений регистров

Для записи дважды кликните по ячейке или используйте Display → Write. Выберите функцию 06 (Single Register) или 16 (Multiple). Введите новое значение и нажмите OK. Программа отправит запрос на запись. Важно: многие регистры защищены от записи (Read-Only — доступ только на чтение) или требуют предварительной разблокировки через специальный служебный регистр. Попытка записи в такой адрес вернёт код ошибки. Перед тем как отправить команду, убедитесь, что у вас есть права (rights) на изменение параметров устройства.

Альтернативный способ прописывания адресов Modbus-устройств

Смена адреса без фирменного ПО

Большинство современных преобразователей и датчиков позволяют изменить свой Slave ID через стандартный Holding Register. Производители указывают этот адрес в паспорте (например, регистр 40099). Записав новое значение функцией 06 и перезапустив питание, устройство будет отвечать на новый ID. Альтернативно, некоторые приборы поддерживают смену адреса через DIP-переключатели (DIP Switch — миниатюрные тумблеры на корпусе для аппаратной конфигурации) или удержание сервисной кнопки при подаче питания.

Modbus Poll: аналоги

Помимо Modbus Poll, инженеры часто применяют другие универсальные утилиты для работы с Modbus:

• Modbus Slave: от того же разработчика, эмулирует ведомые устройства для тестирования (test) ваших Master-контроллеров.
• QModMaster: бесплатный кроссплатформенный аналог с открытым исходным кодом, подходит для базовой отладки.
• Simply Modbus: лёгкая утилита с минимальным интерфейсом, удобна для быстрых проверок.
• ModScan / CAS Modbus Scanner: классические инструменты, часто встречаются на старых предприятиях.
• PLC/SCADA симуляторы (например, TIA Portal PLCSIM, Ignition Simulator): полноценные среды, но избыточны для простой диагностики шины.

Пример прописывания устройств через личный кабинет avtomatika.ru

Урок 4. Прошивка адресов в устройства Modbus

Отладка и поиск неисправностей

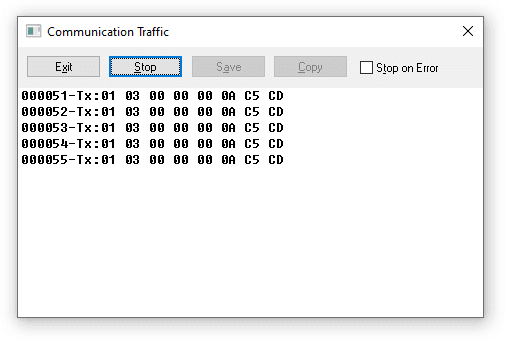

Окно Communication для мониторинга обмена

Включите Display → Communication. В открывшемся журнале отображаются HEX-кадры запросов (TX — Transmit, передаваемые данные) и ответов (RX — Receive, принимаемые данные). Это бесценно для проверки контрольных сумм, длины пакета и соответствия структуры протоколу. Включите Timestamp для привязки событий к реальному времени. Если обмен идёт, но данные не обновляются, ищите несоответствие в адресах или формате. Такой подход позволяет точно определить, где именно возникает ошибка (error) в цепочке коммуникации (communication) между вашим ПК и устройством.

Расшифровка кодов ошибок

При ошибке в таблице появляется статус Exception (Exception — код исключения, возвращаемый ведомым при невозможности выполнить команду):

• 01 Illegal Function — устройство не поддерживает выбранную Function Code.
• 02 Illegal Data Address — запрошенный адрес выходит за пределы памяти или не существует.
• 03 Illegal Data Value — записываемое значение недопустимо для данного регистра.
• 04 Slave Device Failure — аппаратная или программная ошибка на стороне устройства.
• 06 Slave Busy — устройство занято обработкой предыдущей команды.
• Timeout / No Response — физический обрыв, неверные параметры порта, отключенное питание или неверный Slave ID.

Практические советы для начинающего инженера

Рекомендации по настройке времени опроса

Не гонитесь за скоростью. Для большинства датчиков и приводов 500–1000 мс — оптимальный баланс. Если на шине более 10 устройств, увеличьте интервал до 200–500 мс на каждый прибор, чтобы избежать коллизий. Используйте Poll Rate только для диагностики; в рабочем проекте настраивайте частоту на стороне Master-контроллера.

Типичные ошибки при первом подключении

1. Перепутаны линии A и B в RS485 (инверсия полярности).
2. Несоответствие Baud Rate или Parity между ПК и устройством.
3. Использование 1-based адресации (40001) вместо 0-based (0) в настройках программы.
4. Отсутствие терминирующих резисторов (Termination Resistor — согласующий резистор 120 Ом на концах длинной линии для подавления отражений сигнала) при длине шины >100 м.
5. Попытка прочитать Input Registers функцией 03 вместо 04.

Как сохранить и загрузить конфигурацию проекта

Перейдите в File → Save As и сохраните файл с расширением .mpd. В него записываются все окна запросов, форматы данных, параметры порта и настройки отображения. При повторном визите на объект используйте File → Open — это экономит часы рутинной настройки. Регулярно делайте резервные копии на внешнем носителе. Это особенно актуально, если вы работаете с множественными (multiple) устройствами и необходима воспроизводимость настроек.

Modbus Poll остаётся незаменимым инструментом в арсенале каждого инженера-наладчика, работающего с промышленными сетями связи. Мы рассмотрели все ключевые аспекты работы с программой: от установки и настройки соединений до тонкостей интерпретации данных и отладки неисправностей. Вы узнали, как правильно конфигурировать параметры последовательных и сетевых подключений, создавать запросы к ведомым устройствам, анализировать журналы обмена и интерпретировать коды ошибок.

Ключевое преимущество (Key advantage) Modbus Poll — возможность точно моделировать поведение реальной системы управления, что критично при проектировании новых решений и диагностике существующих. Программа экономит сотни часов рутинной работы, предоставляя наглядный интерфейс, детализированные журналы и гибкие инструменты форматирования данных.

Освоив Modbus Poll, вы получите мощный инструмент для уверенной работы с любым Modbus-оборудованием — от простых датчиков до сложных распределённых систем автоматизации. Начните с базовых операций чтения регистров, постепенно переходя к анализу протокола обмена и массовой настройке устройств. Регулярно сохраняйте конфигурации проектов, изучайте документацию на оборудование и не бойтесь экспериментировать в тестовой среде — именно так рождаются настоящие эксперты в области промышленной автоматизации.
