Сборка шкафов управления насосами (ШУН) под ключ
Профессиональная сборка шкафов управления насосами (ШУН) и щитов автоматики. Собираем щиты любой сложности: от типовых решений до нестандартных систем с глубокой кастомизацией алгоритмов.
10+
Лет опыта
в автоматизации
100+
Реализованных
проектов
24ч
Ответ после
заявки

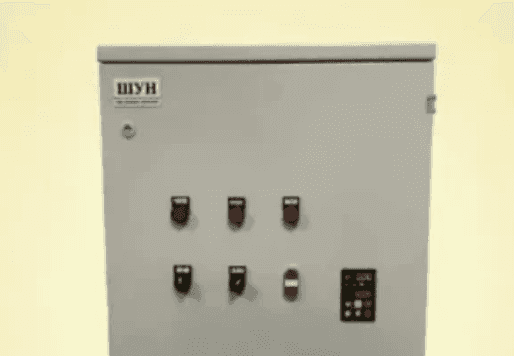

Назначение и области применения
Шкафы управления предназначены для автоматического и ручного контроля работы одно- и трехфазных насосных агрегатов. Оборудование применяется для защиты от аварийных режимов, поддержания заданных параметров (давления, уровня, температуры) и продления срока службы гидравлических систем и трубопроводной арматуры.
Водоснабжение и водоотведение (КНС). Автоматизируются канализационные насосные станции (КНС), водозаборы, повысительные узлы. Реализуются алгоритмы поддержания давления в сетях ХВС и ГВС, управляются дренажные и фекальные насосы с контролем уровня и обязательной защитой от «сухого хода».
Системы пожаротушения и промышленные сети. Собираются щиты для систем противопожарного водоснабжения (спринклерных и дренчерных установок), циркуляционных насосов в котельных и системах HVAC. Обеспечивается строгое соответствие нормам пожарной безопасности, требованиям промышленной автоматизации и стандартам энергетической отрасли.
Технические характеристики и комплектация
Стандартная комплектация ШУН включает в себя надежные компоненты ведущих мировых и отечественных брендов (ОВЕН, Danfoss, Schneider Electric, ABB, IEK, EKF). Базовые функции: защита от КЗ, перегрузки и обрыва фаз; защита от «сухого хода»; автоматическое чередование и АВР; визуализация на HMI; дистанционная диспетчеризация в SCADA.
| Параметр | Значение / Диапазон |
|---|---|
| Мощность управляемых ЭД | от 0,37 кВт до 315 кВт |
| Напряжение питания | 380/400 В, 50 Гц (трехфазное) |
| Степень защиты оболочки | IP54, IP65 (в зависимости от среды) |
| Тип пуска | Прямой, Звезда-Треугольник, ПЧ, УПП |
| Протоколы связи | Modbus RTU/TCP, PROFINET, Ethernet/IP, BACnet |
| Материал корпуса | Сталь с полимерным покрытием, нержавеющая сталь |
Варианты исполнения и схемы управления
В зависимости от технологических требований, подбирается оптимальная схема пуска и регулирования электродвигателей.

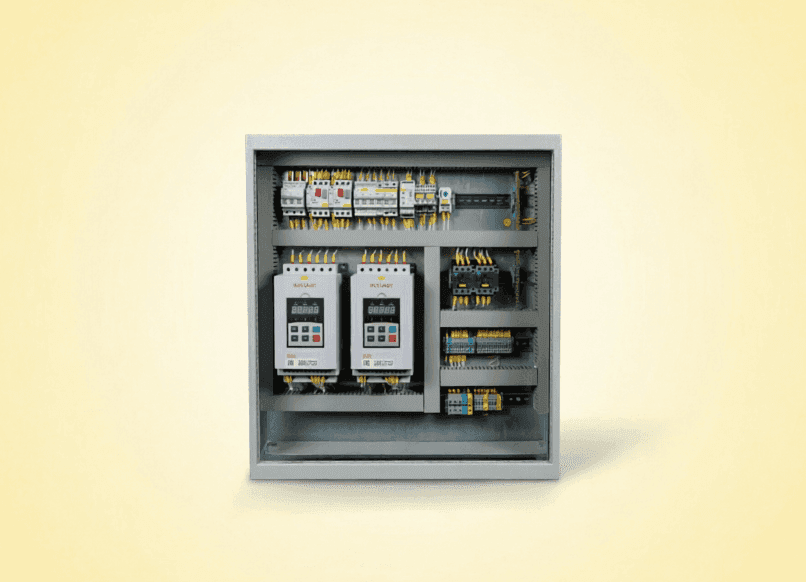

Шкафы с устройством
плавного пуска (УПП)
Применяется для ограничения пусковых токов и снижения механических ударов на валу насоса. Оптимальное решение для мощных агрегатов, где не требуется постоянное изменение частоты вращения в процессе работы, но критично защитить питающую сеть от просадок напряжения.

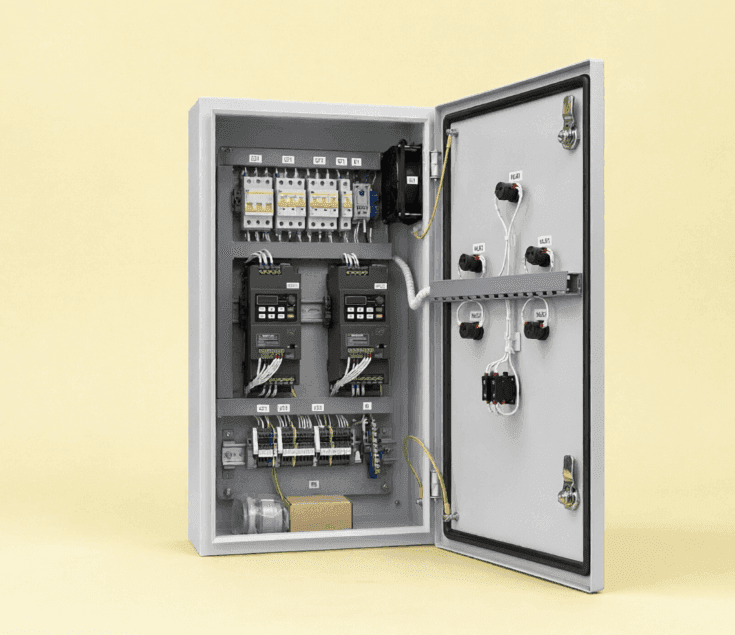

Шкафы с
преобразователем частоты (ПЧ)
Частотное регулирование позволяет плавно изменять скорость вращения ротора. Это обеспечивает точное поддержание заданного давления или расхода, полностью исключает гидроудары при пуске и остановке. Достигается значительная экономия электроэнергии (до 30%) и снижается механический износ оборудования.

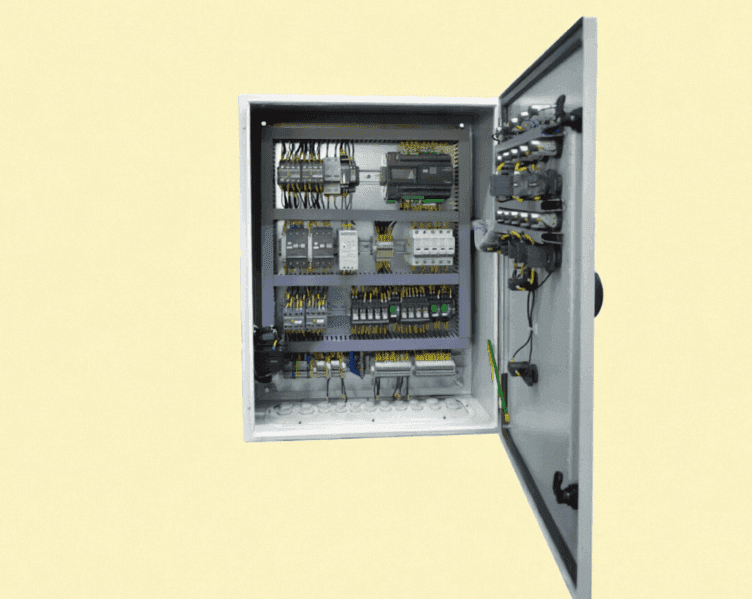

Каскадное управление
группой насосов
Организуется работа нескольких насосов по схемам «рабочий/резервный» или с несколькими рабочими агрегатами. Реализуются алгоритмы автоматического ввода резерва (АВР), чередования насосов для равномерной наработки моточасов и ступенчатого регулирования общей производительности в зависимости от текущей потребности системы.
Этапы: от проектирования до пусконаладки
Анализ ТЗ и инжиниринг
Производственный цикл выстроен так, чтобы минимизировать риски. Изучается техническое задание, подбирается оптимальная компонентная база, рассчитываются нагрузки.
Проектирование
Разрабатываются принципиальные электрические схемы, схемы монтажных соединений и спецификации.
Сборка
Осуществляется механическая компоновка и монтаж силовых цепей и цепей управления на собственном производственном участке.
Программирование
Пишутся и загружаются алгоритмы управления в программируемые логические контроллеры (ПЛК). Настраиваются параметры ПЧ и УПП.
Тестирование
Проводятся внутризаводские испытания, прозвонка цепей и тестирование логики под нагрузкой.
Пусконаладка (ПНР)
Выполняется доставка, шеф-монтаж или полный монтаж на объекте, настройка датчиков и вывод оборудования на рабочий режим.
Стоимость и сроки изготовления
Базовая стоимость сборки типового шкафа управления одним насосом мощностью до 15 кВт (с прямым пуском или УПП) начинается от 45 000 рублей. Финальная цена формируется на основе выбранной брендовой базы, сложности алгоритмов, наличия частотного регулирования и степени защиты корпуса.
Сроки производства стандартных решений составляют от 7 до 14 рабочих дней. Изготовление сложных нестандартных шкафов по индивидуальным ТЗ занимает от 3 до 5 недель. На все выполненные работы и установленное оборудование предоставляется гарантия 24 месяца.
Индивидуальное решение под ключ
Закажите профессиональную сборку шкафов управления насосами (ШУН)
Ваша заявка поступит напрямую в инженерный отдел, минуя колл-центр
Ответ по существу в течение 24 часов
- Закрепление ведущего инженера за вашим проектом
- Прямая линия с инженерным отделом, минуя колл-центр
- Сопровождение объекта от разработки ТЗ до пусконаладки
Часто задаваемые вопросы
Можно ли модернизировать существующий старый щит управления вместо покупки нового?
Да, производится аудит текущего состояния оборудования. Если силовые цепи и корпус находятся в рабочем состоянии, выполняется замена устаревших контакторов, автоматов и релейной логики на современные микропроцессорные контроллеры. Это позволяет значительно дешевле обновить функционал и повысить надежность системы.
Какие протоколы связи поддерживаются для интеграции в диспетчерскую?
Программируются и настраиваются все современные промышленные протоколы. Стандартно поддерживаются Modbus RTU (RS-485) и Modbus TCP (Ethernet). По запросу интегрируются PROFINET, PROFIBUS, EtherNet/IP, BACnet и OPC UA для бесшовного встраивания в любые АСУ ТП и SCADA-системы верхнего уровня.
Предоставляется ли документация для сдачи оборудования надзорным органам?
Обязательно. В комплект поставки входит паспорт изделия, руководство по эксплуатации, принципиальные электрические схемы, спецификации и сертификаты соответствия на применяемые компоненты. Документация оформляется в соответствии с требованиями ГОСТ и техническими регламентами Таможенного союза (ТР ТС).
Выполняется ли программирование контроллеров сторонних производителей?
Да, инженеры работают с широким спектром оборудования. Программируются как отечественные контроллеры (ОВЕН ПЛК, OwenLogic), так и зарубежные аналоги (Siemens SIMATIC, Schneider Electric Modicon, WAGO). Возможно написание кода с нуля или адаптация существующего проекта под конкретную аппаратную платформу.
