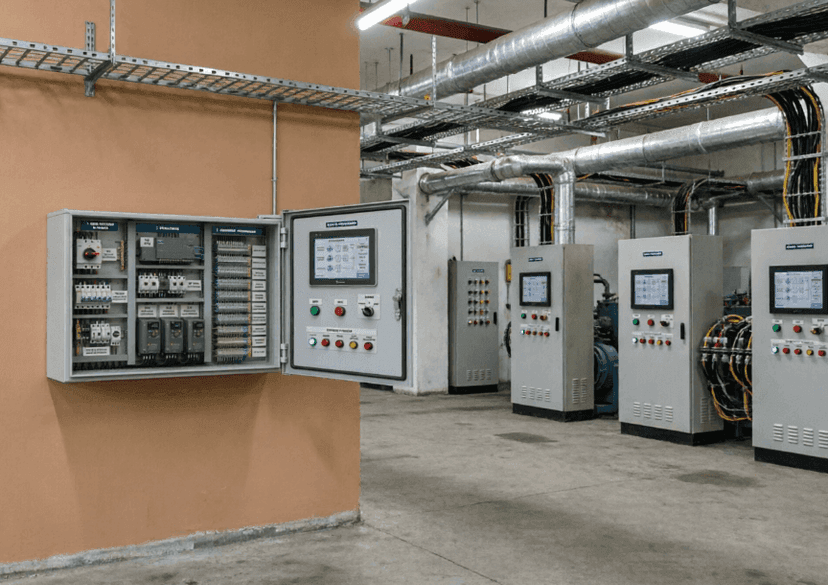

Шкаф управления вентиляцией (ШУВ): изготовление на заказ
Проектируем и собираем шкафы управления вентиляцией (ШУВ, ЩУВ) для приточных, вытяжных и приточно-вытяжных систем любой сложности по типовым решениям и по индивидуальным ТЗ.
10+
Лет опыта
в автоматизации
100+
Реализованных
проектов
24ч
Ответ после
заявки
Назначение и принцип работы ШУВ
Шкаф автоматики вентиляции — это «мозг» и силовой узел инженерной системы. Он берет на себя рутинные задачи по поддержанию микроклимата и защищает дорогостоящее оборудование от аварий.
Основные функции автоматики
Что умеет шкаф управления вентиляцией? Поддерживает микроклимат: автоматически регулирует температуру, влажность и давление на основе сигналов от канальных и комнатных датчиков. Управляет исполнительными механизмами: координирует работу приточных и вытяжных вентиляторов, воздушных клапанов, заслонок и насосов. Реализует плавное регулирование: обеспечивает точное управление производительностью с помощью частотных преобразователей (ПЧ). Защищает оборудование: предотвращает обмерзание водяного калорифера, перегрев электрических ТЭНов, перегрузку и «сухой ход» двигателей. Мониторит состояние: сигнализирует об авариях, загрязнении фильтров, обрыве ремней вентиляторов и нештатных ситуациях. Интегрируется в сети: передает телеметрию в систему диспетчеризации здания (BMS) по протоколам Modbus RTU, BACnet.
Типы поддерживаемых систем
Выполняем автоматизацию для: приточных установок (с электрическим или водяным нагревом); вытяжных систем (включая дымоудаление и общеобменную вытяжку); приточно-вытяжных установок с рекуперацией тепла; систем кондиционирования и чиллер-фанкойл.
Этапы изготовления
Проектирование
Анализируем техническое задание, подбираем оптимальное оборудование и разрабатываем принципиальные электрические схемы под задачи объекта.
Комплектация
Закупаем сертифицированные компоненты исключительно у официальных дистрибьюторов, полностью гарантируя оригинальность и надежность каждого элемента.
Сборка и монтаж
Монтируем оборудование на DIN-рейки, выполняем аккуратную межприборную коммутацию и маркируем все линии и клеммы.
Заводские испытания
Прозваниваем электрические цепи и тестируем алгоритмы работы контроллера на стенде перед отправкой оборудования заказчику.
Пусконаладка (ПНР)
Выезжаем на объект, подключаем датчики и механизмы, настраиваем регуляторы и сдаем систему в работу.
Сопровождение и гарантия
Передаем полный пакет исполнительной документации, обучаем технический персонал и обеспечиваем надежную гарантийную поддержку оборудования.
Технические характеристики и комплектация
Комплектуем шкафы управления компонентами ведущих мировых и отечественных брендов (Schneider Electric, ABB, Danfoss, ОВЕН, IEK). Конфигурация формируется строго исходя из задач конкретного объекта и заложенного бюджета.
| Параметр / Опция | Базовая комплектация | Расширенная комплектация |
|---|---|---|
| Контроллер | Релейная логика / Простой таймер | Программируемый логический контроллер (ПЛК) |
| Регулирование скорости | Ступенчатое / Отсутствует | Плавное (через частотный преобразователь - ПЧ) |
| Защита калорифера | Термореле (базовая) | Алгоритм защиты от обмерзания с управлением клапаном и насосом |
| Диспетчеризация | Сухие контакты (сигнал аварии) | Шлюзы Modbus RTU / TCP, панели оператора (HMI) |
| Степень защиты | IP41 / IP54 | IP65 (для уличной установки или влажных цехов) |
Используемые компоненты
Внутри корпуса размещаем и компонует:
Силовую часть: автоматические выключатели, контакторы, тепловые реле, УЗО. Управляющую часть: ПЛК, модули ввода-вывода, блоки питания. Частотные преобразователи: для экономии электроэнергии и снижения аэродинамического шума. Коммутационное оборудование: клеммники, промежуточные реле, кнопки, переключатели, сигнальные лампы.
Ориентировочная стоимость типовых решений
Формируем итоговую смету строго на основе технического задания, но для понимания порядка цен приводим средние рыночные стоимости на сборку типовых шкафов. Примечание: Указаны ориентировочные цены за работу и базовые компоненты. Точная стоимость зависит от выбранных брендов автоматики, сложности алгоритмов и условий монтажа.
| Тип / Назначение шкафа | Основные характеристики и состав | Средняя стоимость сборки |
|---|---|---|
| Щит пуска вентилятора (базовый) | Мощность до 4 кВт. Прямой пуск, базовая защита двигателя, ручное/автоматическое управление. | 15 000 – 35 000 ₽ |
| Шкаф управления вентиляцией для приточной установки (типовой) | Мощность до 7 кВт. Управление электрическим или водяным калорифером, релейная автоматика, защита от обмерзания. | 45 000 – 95 000 ₽ |
| Шкаф управления вентиляцией с частотным преобразователем (ПЧ) | Мощность до 15 кВт. Плавное регулирование оборотов, продвинутый контроллер, диспетчеризация (Modbus). | 120 000 – 250 000 ₽ |
| Промышленный шкафы управления вентиляцией (сложные системы) | От 22 кВт и выше. ПЛК, IP54/IP65, управление группами вентиляторов, индивидуальные алгоритмы, резервирование. | от 300 000 ₽ |

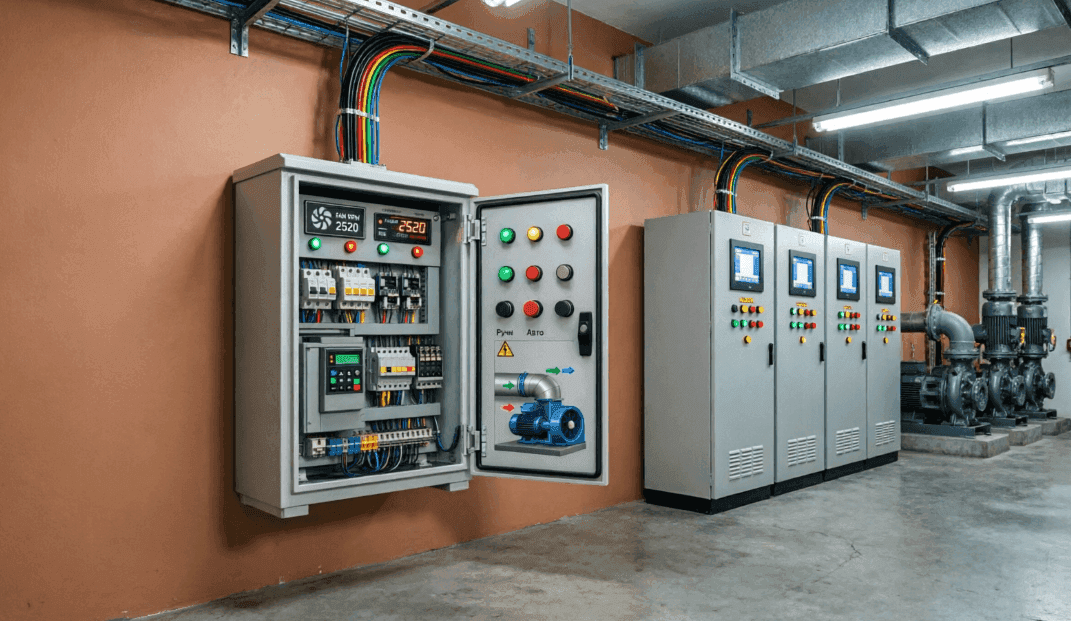

Как выбрать шкаф управления вентиляцией
При подборе шкафа управления вентиляцией ориентируйтесь на шесть фундаментальных параметров, напрямую влияющих на надежность, безопасность и стоимость системы.
Мощность и тип пуска. Мощность двигателя определяет расчетный ток щита. До 4 кВт применяют прямой пуск. От 4 кВт используют устройства плавного пуска (УПП) или частотные преобразователи (ПЧ) для исключения пусковых токов и просадок напряжения.
Тип калорифера и защита. Водяные калориферы требуют управления клапанами, насосами и алгоритма защиты от замерзания. Электрические нуждаются в многоступенчатой защите ТЭНов от перегрева и блокировке пуска при отсутствии воздушного потока.
Климатическое исполнение и IP. Для сухих камер подходят корпуса IP41–IP54. Для улицы, неотапливаемых или влажных помещений применяют герметичные шкафы IP65 и выше, из нержавеющей стали или с антикоррозийным покрытием, часто с внутренним подогревом.
Автоматизация и датчики. Точность поддержания климата зависит от периферии. В систему интегрируют датчики температуры, влажности, качества воздуха (CO2), а также реле перепада давления для контроля загрязнения фильтров и наличия потока.
Диспетчеризация и связь. Для удаленного мониторинга используют контроллеры с открытыми протоколами (Modbus, BACnet, KNX). Локальное управление и наглядная визуализация рабочих процессов обеспечиваются установкой панелей оператора (HMI).
Безопасность и нормативы. Шкаф обязан иметь интерфейсы для связи с пожарной сигнализацией (ОПС). Это включает аварийное отключение вентиляции, перевод в режим дымоудаления или подпора воздуха и полное соответствие ГОСТ, СП и ТР ТС.
