Программирование ПЛК: обзор от основ до выбора языка

Современная промышленность всё активнее внедряет автоматизацию, и именно Программируемый логический контроллер (ПЛК) стал связующим звеном между оборудованием и системой управления. Для инженеров, программистов и операторов важно понимать не только теорию, но и практические принципы, на которых строится программирование логических контроллеров. Это руководство поможет разобраться в языках, этапах создания программ и особенностях выбора среды разработки для ПЛК (programmable logic controller, PLC).

Что такое программирование ПЛК и его роль в автоматизации

Программирование ПЛК представляет собой процесс создания алгоритмов, предназначенных для управления механизмами, исполнительными устройствами и технологическими процессами. Программируемые логические контроллеры применяются в самых разных отраслях — от автоматизированных производственных линий до систем диспетчеризации и мониторинга.

ПЛК выполняет функции связи между датчиками, устройствами управления и выходными элементами, обеспечивая преобразование сигналов и последовательность действий оборудования. Корректная настройка и программирование ПЛК позволяют добиться высокой стабильности, безопасности и эффективности автоматических процессов. Для инженеров важно понимать основы программирования ПЛК, чтобы грамотно реализовывать управление в реальном времени в условиях современного производства.

Принцип работы контроллера: циклическое выполнение программы

Принцип работы контроллера основан на цикле, в ходе которого выполняется анализ входных сигналов, обработка данных, выполнение программных команд и формирование выходных воздействий. Один такой цикл может занимать доли миллисекунд, что позволяет системе оперативно реагировать на изменения состояния оборудования.

Контроллер выполняет программу последовательно, по заранее определённой структуре. Время цикла зависит от сложности алгоритма и количества задействованных блоков. Для стабильной работы важно обеспечить корректное подключение входных и выходных модулей, работу источников питания, а также надёжное соединение по шине связи. Именно циклическое выполнение гарантирует предсказуемость процессов и высокую надёжность управления.

Стандарт МЭК 61131‑3: единая база для всех разработчиков

МЭК 61131‑3 является международным стандартом, определяющим принципы разработки программируемых контроллеров и языков их описания. Этот стандарт обеспечивает совместимость программного обеспечения, унифицирует подход к созданию алгоритмов и делает возможным обмен проектами между различными средами и производителями.

Архитектура современного ПЛК строится в соответствии с требованиями МЭК 61131‑3, где чётко определены функции, типы данных, структура программы и набор языков. Стандарт поддерживает разработки российских и зарубежных производителей, а также задаёт основу для реализации специфических решений под определённые условия.

5 основных языков программирования ПЛК

Согласно стандарту МЭК 61131‑3, существует пять языков, на которых реализуется программирование промышленных логических контроллеров. Каждый язык имеет свои особенности, область применения и степень наглядности.

LAD (Лестничные диаграммы) — выбор для электриков

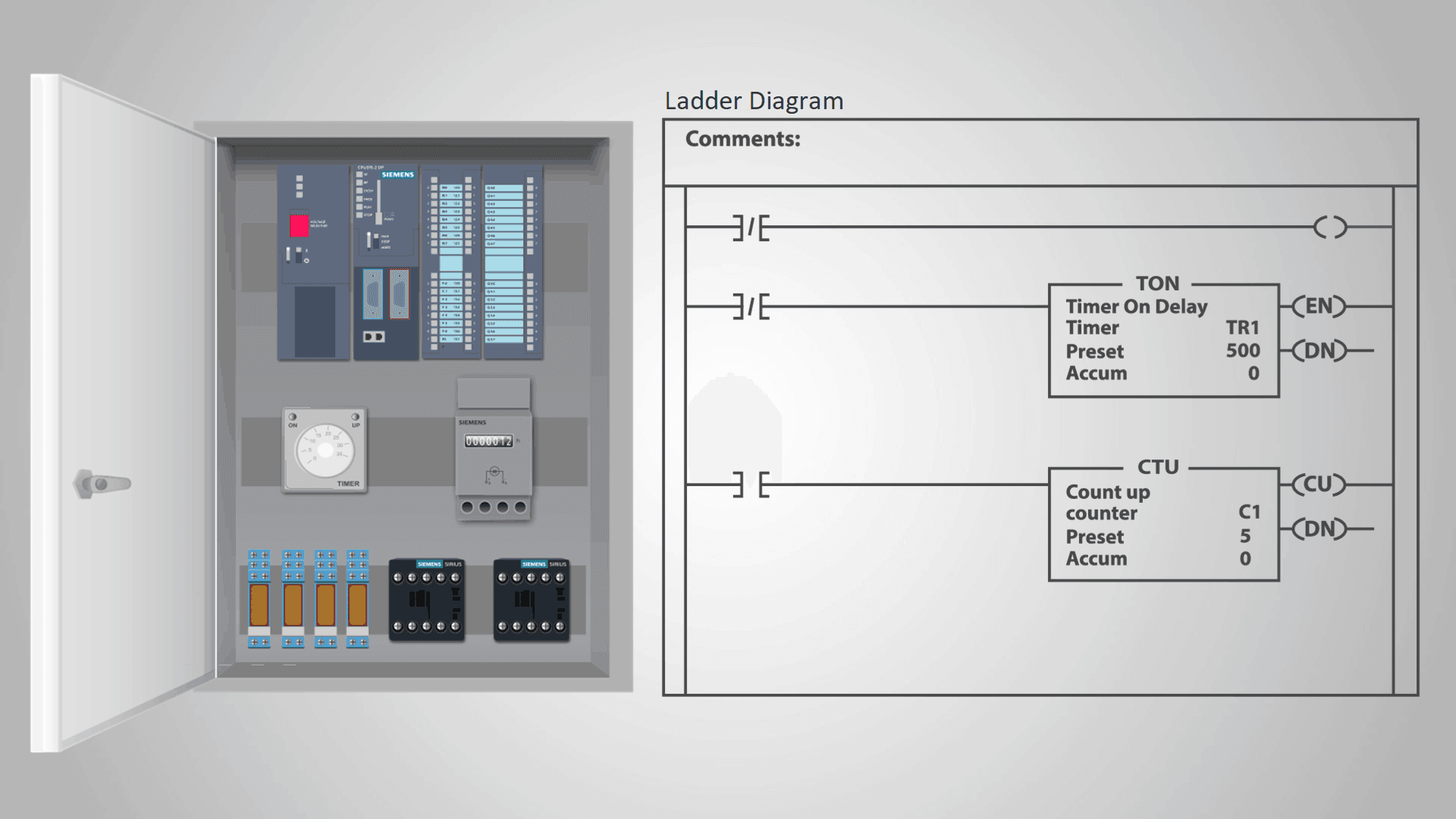

LAD (Ladder Diagram) — это графический язык, который визуально напоминает электрическую релейную схему. Он особенно удобен для специалистов, знакомых с принципами электропитания, реле и контактных цепей. Используя LAD, можно быстро проектировать логику взаимодействия релейных механизмов, таймеров, счётчиков и исполнительных устройств. Диаграммы состоят из горизонтальных ветвей — "ступеней", где размещаются последовательные логические элементы.

FBD (Функциональные блоки) — визуальная логика

Язык FBD (Function Block Diagram) предназначен для создания сложных алгоритмов на основе взаимосвязанных функциональных блоков. Он часто применяется в системах графического проектирования и подходит для описания структуры с множеством входов, выходов и переменных. FBD широко используется в современных IDE и поддерживает работу с аналоговыми и дискретными сигналами, что делает его универсальным и удобным в обслуживании.

ST (Структурированный текст) — для сложных математических алгоритмов

Structured Text (ST) — текстовый язык программирования, ориентированный на описание сложных математических операций и вычислений. Он ближе к традиционным языкам высокого уровня и позволяет использовать циклы, условия и функции. Такие программы удобно читать, отлаживать и масштабировать. Structured Text часто применяется в ситуациях, где необходимо точное управление параметрами и расчёт значений в реальном времени.

IL и SFC: когда использовать список инструкций и графики состояний

IL (Instruction List) осуществляет линию последовательных команд, аналогичных низкоуровневому коду или assembler. Это простой и надёжный способ описания логики на уровне инструкций. SFC (Sequential Function Chart) в свою очередь помогает описать взаимодействие между состояниями и этапами процесса, подходя для проектирования пошаговых циклов и управления последовательностью действий.

Популярные среды разработки (IDE) и ПО

Для реализации проектов активно применяются специализированные среды программирования ПЛК. Среди наиболее распространённых — CODESYS, TIA Portal (Siemens), GX Works, Unity Pro и другие решения.

CODESYS — универсальная платформа

CODESYS позволяет создавать программы на всех пяти языках по стандарту МЭК 61131‑3. Она включает встроенные инструменты для отладки, проверки, моделирования и загрузки проектов на контроллер. CODESYS поддерживает разные модели ПЛК, а также имеет большую базу готовых блоков и функций для быстрого проектирования. Это универсальное ПО для программирования ПЛК, широко используемое российскими и международными разработчиками.

TIA Portal (Siemens) и другие вендорские решения

TIA Portal от Siemens — интегрированная платформа, обеспечивающая создание, лад и внедрение программ для ПЛК данного производителя. Она поддерживает взаимодействие с панелями HMI, сетями и устройствами обмена данными, а также гарантирует совместимость проектов с моделями нового поколения. Подобные среды программирования ПЛК помогают инженерам эффективно реализовывать автоматизацию на уровне всего предприятия.

Home Assistant — если нужна домашняя автоматизация

Home Assistant (HA) — это готовое решение с максимальной интеграцией устройств «из коробки». Выбирайте его, если:

• основная цель — управление умным домом с единым интерфейсом, мобильным приложением и поддержкой более 2000 готовых интеграций.
• контроллер как хаб — Wiren Board или Raspberry Pi с HA станет центральным мозгом системы, куда можно подключить устройства по Zigbee, Wi‑Fi и MQTT.
• визуализация важна — нужны красивые дашборды с картами помещений, графиками, индикаторами состояния.
• требуются готовые автоматизации — в HA есть удобный визуальный редактор сценариев, хотя он уступает Node‑RED по гибкости логики.

Node‑RED — если нужна гибкая логика и интеграция с «железом»

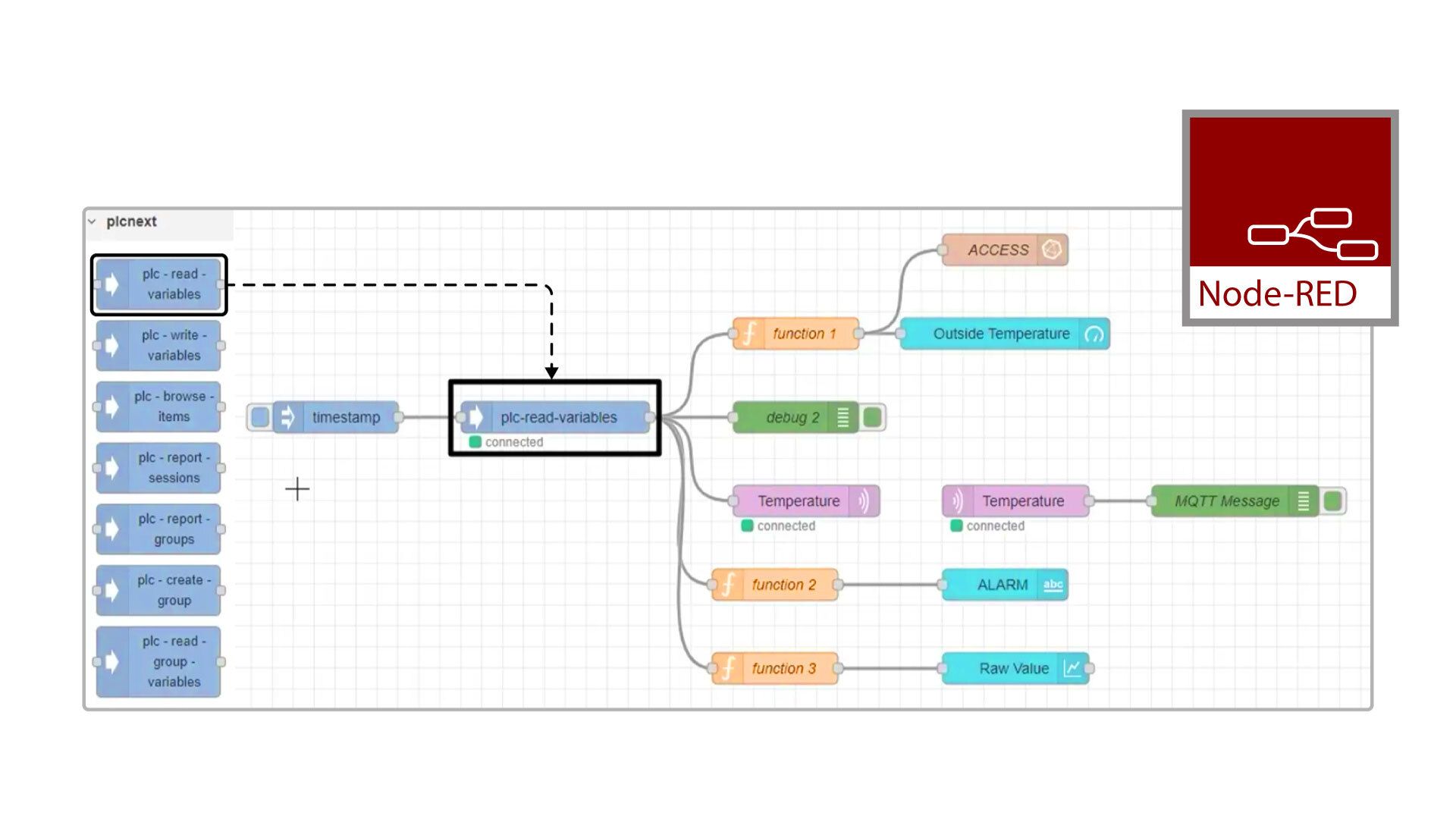

Node‑RED — инструмент для программирования потоков данных, отлично подходящий для интеграции устройств, работы с протоколами и создания сложных сценариев. Выбирайте его, если:

• необходима работа с промышленными протоколами — Modbus, OPC UA, CAN или прямой доступ к GPIO Raspberry Pi, дискретным входам/выходам Wiren Board.
• требуется сложная логика — обработка данных, математические операции, взаимодействие с API, базами данных и веб‑сервисами.
• акцент на аппаратную автоматизацию — например, управление станками, теплицами, насосными станциями и самодельными роботами.

Node‑RED и Home Assistant часто используются совместно: HA выполняет роль визуального интерфейса и центра интеграций, а Node‑RED — логического движка сценариев и связующего слоя между устройствами и промышленными контроллерами.

Этапы разработки программы для контроллера

Процесс создания проекта включает несколько ключевых шагов:

1. Техническое задание (ТЗ) — определяются задачи, условия работы и тип используемого оборудования.
2. Конфигурация I/O — подключение входных и выходных модулей, настройка взаимодействий с датчиками и механизмами.
3. Разработка алгоритма — создание структуры логики в виде диаграмм или текста, подбор необходимых функциональных блоков.
4. Отладка и проверка — тестирование работы в режиме реального времени, устранение ошибок, оптимизация цикла.

Эти этапы позволяют специалистам достичь эффективного программирования ПЛК и обеспечить надёжное выполнение устройствами всех заданных функций.

С чего начать обучение программированию ПЛК?

Тем, кто только начинает изучать программирование промышленных контроллеров ПЛК, следует освоить базовые понятия логики, структуру цикла выполнения и принципы автоматического управления. Важно понимать, как реализованы входные и выходные модули, каким образом данные передаются между частями системы и в каком режиме происходит взаимодействие с реальным оборудованием.

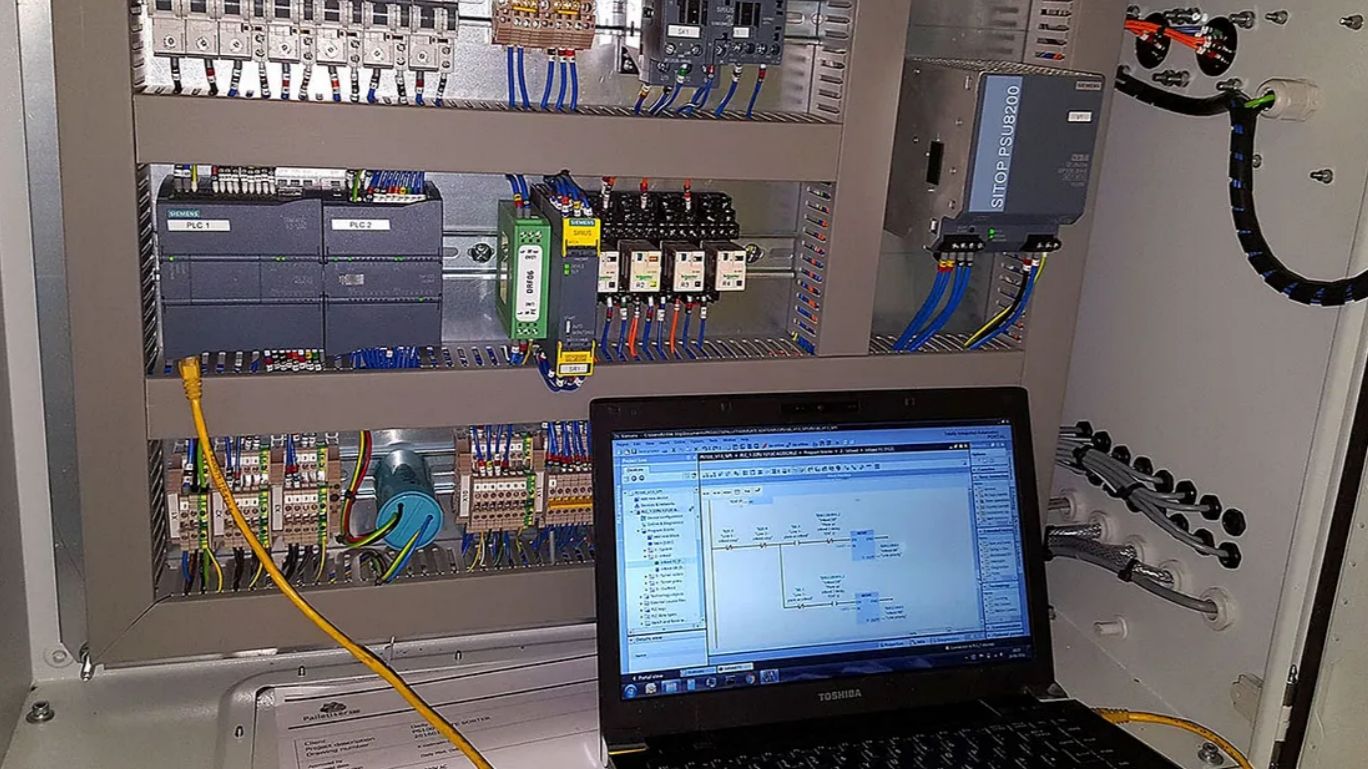

Используя пример простых проектов в CODESYS или TIA Portal, новичок может быстро написать и проверить первую программу. Со временем появится возможность применять языки программирования программируемых логических контроллеров для реализации сложных алгоритмов и систем контроля производственных процессов.

FAQ (Часто задаваемые вопросы)

Что такое программирование PLC и чем оно отличается от других видов разработки?

Программирование PLC — это создание алгоритмов, которые работают в режиме реального времени и управляют промышленным оборудованием через специализированную аппаратную платформу.

Какие языки используются чаще всего?

Наиболее популярны LAD (ladder diagram) для электриков и Structured Text для инженеров‑программистов. Они позволяют гибко реализовывать управление в соответствии с требованиями производства.

Какие ПО и средства используются для отладки и загрузки?

CODESYS и TIA Portal предлагают широкие возможности проверки и загрузки кода, включая моделирование, анализ параметров и документацию.

Как повысить эффективность разработки и какое ПО лучше выбрать?

Выберите ПО для программирования ПЛК в зависимости от типов контроллеров и производителя. Настройка и эффективное программирование ПЛК через специализированное программное обеспечение всегда даёт возможность получить корректный результат, удобную отладку и оперативное обслуживание.

Можно ли самостоятельно освоить основы программирования ПЛК?

Да, возможно. Существуют онлайн‑курсы, учебные материалы и демо‑версии сред, которые помогут начать работу даже без опыта. Главная задача — изучить принципы управления и понимание работы контроллера на базе реальных примеров.
