Протокол KNX: что это и как он работает

В мире профессиональной автоматизации зданий в сфере современных технологий существует золотой стандарт, который уже несколько десятилетий определяет правила игры. Это KNX. В отличие от проприетарных «игрушек» для гиков, KNX — это инженерно выверенная, масштабируемая и абсолютно надежная экосистема. Данный обзор создан для того, чтобы провести четкую грань между маркетинговыми мифами и суровой инженерной реальностью, объяснив архитектуру, логику и практику работы самого распространенного в мире протокола умного дома KNX. В этой статье вы найдете исчерпывающую информацию.

Мы стремимся делать наши статьи максимально полезными. Если Вам не хватило какой-то информации, оставьте комментарий, мы дополним материал!

Предпосылки создания: почему недостаточно обычной проводки

Проблема совместимости устройств до стандарта KNX

До появления открытых стандартов рынок автоматизации зданий напоминал Вавилонскую башню. Каждый производитель (Siemens, ABB, Schneider Electric и др.) разрабатывал собственные закрытые протоколы связи, известные лишь узким специалистам. Инженер не мог подключить датчик одного бренда к реле другого. Это приводило к «vendor lock-in» (привязке к вендору): заказчик был вынужден покупать все оборудование и компоненты у одной компании, а при ее уходе с рынка система превращалась в неуправляемый набор «железа». Предшественником KNX был стандарт EIB (European Installation Bus), созданный европейским сообществом. Потребность в едином, открытом языке общения устройств для систем управления стала критической.

Отличие умного дома от классического щита управления

В классическом щите управления логика «зашита» физически: провода соединяют выключатель напрямую с реле, а реле — с лампой. Чтобы изменить логику (например, сделать проходной выключатель или добавить сценарий «Все выключить»), необходимо перебирать провода, добавлять новые реле и контакторы, что ведет к увеличению размера щита и стоимости работ. В системе на базе KNX физическая проводка отделяется от логики. Устройства соединены общей информационной шиной, а все связи настраиваются программно. Один и тот же физический кабель может управлять освещением, климатом, отоплением, вентиляцией, кондиционированием и жалюзи просто за счет изменения настроек в компьютере. Это дает гибкость и возможность решать задачи для различных объектов автоматизации с помощью единой проводной инфраструктуры KNX.

Определение KNX: мировой стандарт, а не бренд

Расшифровка аббревиатуры и управляющие организации (KNX Association)

Аббревиатура KNX происходит от слова Konnex (с англ. и нем. — «связь», «соединение»). Это не название компании-производителя, а открытый международный стандарт (EN 50090, ISO/IEC 14543) для систем умного дома. Управляет стандартом KNX Association (Ассоциация KNX) — некоммерческая организация, штаб-квартира которой находится в Брюсселе. В нее входят более 500 компаний-производителей со всего мира, и их продукция широко представлена в любом профессиональном каталоге. Любое устройство, несущее логотип KNX, проходит строгую сертификацию на интероперабельность (совместимость) с устройствами любых других членов ассоциации в соответствии с требованиями качества. Сама технология шины (bus) обеспечивает надежность обмена данными между приборами в системах управления зданием.

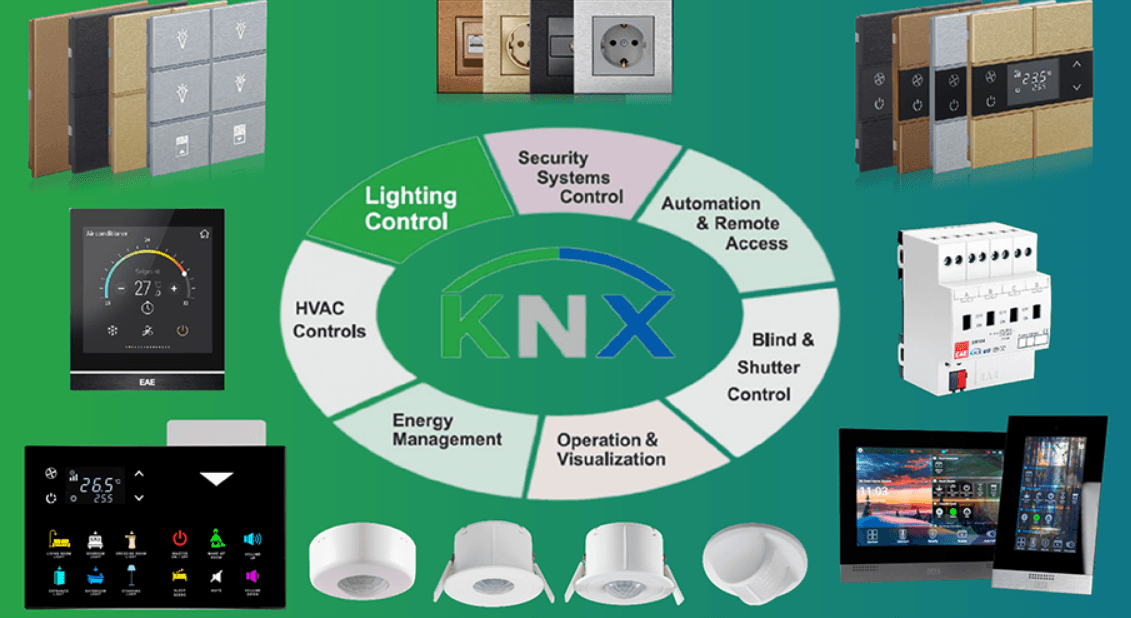

Какие типы зданий охватывает стандарт (от квартир до стадионов)

Масштабируемость — ключевая черта KNX. Стандарт универсален и охватывает:

• Residential (Жилой сектор): от небольших квартир до элитных загородных резиденций, где реализуется мультирум, интеграция домашнего кинотеатра и мультимедиа.
• Commercial (Коммерческая недвижимость): офисные центры, гостиницы, торговые комплексы, где важен комфорт в офисе.
• Public & Industrial (Общественные и промышленные объекты): аэропорты, стадионы, больницы, метрополитен, где надежность и централизованный мониторинг критически важны.

Проектирование домашней системы на KNX учитывает специфику различных объектов и безопасность человека на всех уровнях.

Физический уровень: как «протекает» сигнал (топологии)

Вариант А: Витая пара (KNX TP) — самый распространенный монтаж

Twisted Pair (Витая пара) — это основа основ, на которую приходится более 95% всех инсталляций KNX. Используется специальный зеленый кабель с двумя цельными медными жилами сечением 0,8 мм². Скорость передачи данных составляет 9600 бит/с. Этого более чем достаточно для команд управления, а физическая структура кабеля гарантирует высокую помехозащищенность и стабильность на десятилетия. Соединитель шины имеет специальные клеммы, а элементы шинных сетей защищены от переполюсовки.

Вариант Б: Силовая линия (KNX PL) — управление без новой проводки

Power Line (Силовая линия) передает сигнал управления поверх существующей электропроводки 220 В. Этот вариант исторически создавался для реновации старых зданий, где прокладка нового зеленого кабеля невозможна без разрушительного ремонта. Сегодня применяется реже из-за потенциальных помех от мощного силового оборудования, но остается нишевым решением для сложных реставраций, когда необходимо минимизировать затраты электроэнергии на прокладку новых линий.

Вариант В: IP (KNX IP) — скорость и интеграция с IT

Internet Protocol (Интернет-протокол) позволяет передавать телеграммы KNX через стандартные сети Ethernet (витая пара Cat.5e/6 или Wi-Fi). В крупных проектах KNX IP используется как магистраль (Backbone) для объединения отдельных линий витой пары в разных крыльях здания или этажах, а также для бесшовной интеграции системы умного дома с корпоративной IT-инфраструктурой. IP-шлюзы позволяют управлять системой удаленно, в том числе с экрана телефона, а рабочая среда остается стабильной вне зависимости от нагрузки на основную сеть.

Вариант Г: Радиоканал (KNX RF) — для датчиков и исторических зданий

Radio Frequency (Радиочастота) работает на частоте 868 МГц. Это идеальное решение для добавления беспроводных датчиков (температуры, присутствия), сенсорных панелей или выключателей в уже отремонтированные помещения или исторические здания, где запрещено штробление стен. Сенсоры движения и другие активные элементы обеспечивают функции дополнительной защиты, включая интеграцию с охранной сигнализацией. Качество воздуха также можно контролировать с помощью специализированных сенсоров. Радиоканал KNX энергоэффективен и гарантирует доставку пакета данных, в отличие от бытовых Wi-Fi решений.

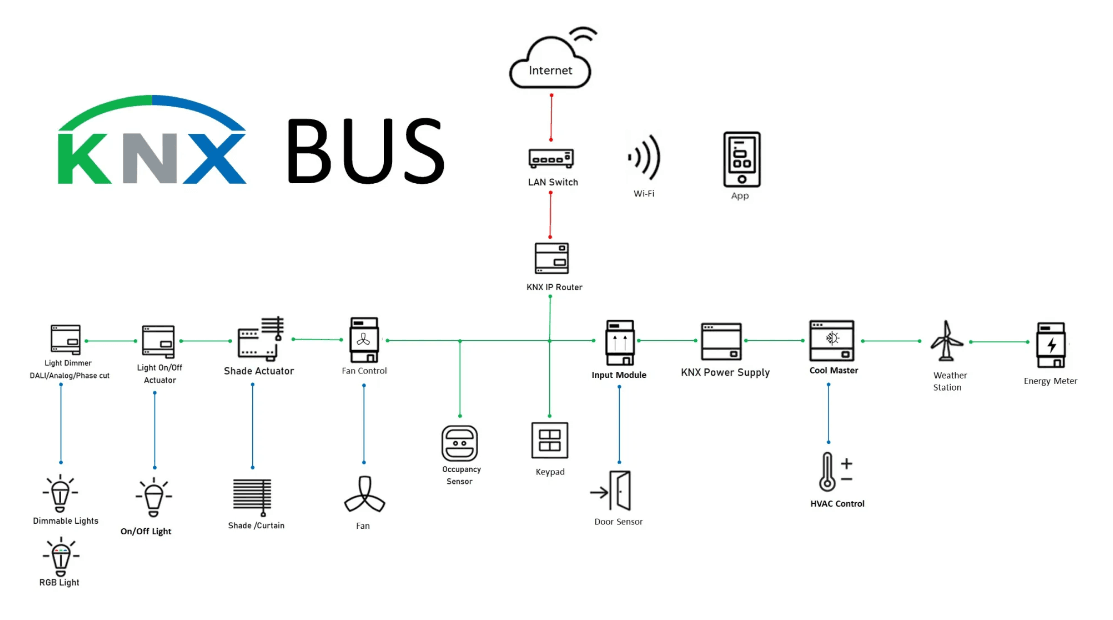

Архитектура «от устройства к устройству» (децентрализация)

Почему KNX не требует контроллера и не боится отказа сервера

KNX не требует контроллера, т.к. в отличие от систем, построенных вокруг «мозга» (центрального контроллера или сервера), KNX имеет полностью децентрализованную архитектуру. Каждое устройство (датчик, реле, диммер) оснащено собственным микропроцессором и хранит свою часть программы. Системные модули KNX работают независимо. Если одно устройство выйдет из строя или будет отключено от питания, остальные продолжат работать в штатном режиме. В системе просто нет единой точки отказа (Single Point of Failure), что обусловлено отсутствием зависимости от центрального узла.

Разница между «ведущим» и «ведомым» в шине KNX

На физическом уровне шина KNX использует метод доступа CSMA/CA (множественный доступ с контролем несущей и предотвращением коллизий). Это означает, что все устройства в шине равноправны (peer-to-peer). Здесь нет жесткого деления на «Master» (ведущий) и «Slave» (ведомый), как в старых протоколах. Любое устройство может инициировать передачу сообщения, когда шина свободна. Однако на логическом уровне мы условно называем датчик «ведущим» (он инициирует событие), а исполнительный механизм — «ведомым» (он реагирует на событие), но технически они равные участники сети, где входы и выходы каждого устройства обрабатывают информацию независимо.

Логика работы: как устройства договариваются друг с другом

Групповые адреса — основа сценариев (что это и как назначить)

Устройства в KNX не знают физических адресов друг друга. Они общаются через Групповые Адреса (Group Addresses, GA). Это виртуальные логические каналы связи, которые формируют группы устройств для совместной работы. Примеры групповых адресов: 1/1/10 — «Свет в гостиной», 2/3/5 — «Теплый пол». К адресу привязывается объект кнопки (как отправитель) и объект реле, управляющий источниками света (как получатель). Структура адреса обычно трехуровневая (Главная/Средняя/Подгруппа), что позволяет логично группировать функции по этажам или помещениям для любой конкретной задачи автоматизации.

Флаги объектов связи (Чтение, Запись, Передача, Обновление)

Каждый параметр устройства (объект связи) имеет набор флагов, определяющих его поведение:

• Чтение (Read): разрешает другому устройству запросить текущее значение (например, визуализация запрашивает статус света).
• Запись (Write): разрешает принимать команды извне для обработки информации.
• Передача (Transmit): устройство отправляет сообщение в шину при изменении своего состояния.
• Обновление (Update): устройство запоминает последнее полученное значение и может восстановить его после перезагрузки (критически важно для статусов). При необходимости можно задать обратный отклик устройства на запросы.

Пример простой логики: «Нажал кнопку → включился свет»

1. Пользователь нажимает клавишу выключателя одним нажатием.
2. Выключатель формирует KNX-телеграмму с адресом получателя 1/1/10 и значением 1 (Включить).
3. Телеграмма попадает в общую шину.
4. Актуатор (реле) света, в настройках которого указано «слушать» адрес 1/1/10, перехватывает эту телеграмму.
5. Актуатор анализирует значение 1, замыкает внутреннее реле и подает 220 В на лампу. В момент получения команды происходит включение, а для диммеров (включая DALI-шлюзы) дополнительно регулируется уровень яркости и освещенности помещения. Весь процесс занимает миллисекунды. Таким образом, отклик системы практически незаметен.

Жизненный цикл инженерного проекта KNX (От ETS до объекта)

Программное обеспечение ETS — как среда разработки конфигурации

ETS (Engineering Tool Software) — это официальное, универсальное программное обеспечение для программирования любых KNX-устройств. Независимо от того, произведено ли устройство компанией ABB, Jung или MDT, основные операции настройки выполняются исключительно в ETS. Наличие единой среды разработки дает инженерам по всему миру уверенность в совместимости решений. Это гарантирует единый стандарт работы систем KNX.

Этап 1: Создание проекта и адресация устройств

Инженер создает новый проект в ETS, импортирует базы данных устройств (файлы .knxprod). Каждому физическому устройству присваивается уникальный физический адрес (например, 1.1.5, где первая цифра — зона, вторая — линия, третья — номер устройства). Затем создаются групповые адреса и связываются с объектами устройств. Инженер может выбрать нужные параметры для каждого элемента, указать особенности установки и реализовать необходимую логику, завершив этап реализации проекта.

Этап 2: Загрузка приложения через интерфейс (USB/IP)

На объекте инженер нажимает красную кнопку программирования на устройстве (оно переходит в режим загрузки). Через KNX-интерфейс (подключенный к ноутбуку по USB) или IP-роутер инженер нажимает кнопку «Скачать» (Download) в ETS. В устройство загружается его приложение и все параметры конфигурации. Панели управления получают свои индивидуальные настройки.

Этап 3: Наладка и телеметрия (мониторинг шины)

После загрузки всех устройств инженер открывает в ETS инструмент «Групповой монитор» (Group Monitor). Он видит все телеграммы, летающие по шине в реальном времени. Нажимая кнопки, инженер проверяет, приходят ли правильные команды на исполнительные устройства, и при необходимости корректирует логику. Если необходим более глубокий анализ, инженер может записывать логи. Поиск ошибок на этом этапе значительно упрощается благодаря полной прозрачности обмена данными.

Типовые ошибки начинающего инженера в KNX

Путаница с питанием шины (30 В DC) и силовой сетью (220 В)

Самая фатальная и дорогостоящая ошибка. Шина KNX питается от специального блока питания, выдающего безопасные 30 Вольт постоянного тока (DC). Подача сетевого напряжения 220 В (AC) в шину мгновенно выводит из строя все подключенные к этой линии устройства. Зеленый KNX-кабель и силовые кабели должны быть строго разделены. В случае ошибки электрическими приборами следует управлять только через предназначенные для этого клеммы.

Неправильный выбор кабеля (почему UTP не подходит)

Частая попытка сэкономить: использование интернет-кабеля (UTP/FTP) вместо специализированного зеленого KNX-кабеля. Кабель UTP состоит из множества тонких, многожильных проводников, которые не рассчитаны на ток шины, подвержены окислению и плохо зажимаются в винтовых клеммах KNX-устройств. Это приводит к падению напряжения, потере телеграмм и нестабильной работе системы. Условия эксплуатации требуют определенного сечения и конструкции кабеля, и рамки стандарта строго это регламентируют. В основном это касается длины сегментов и наличия помех.

Игнорирование повторителей при длине линии более 1000 м

Стандарт KNX TP имеет строгие физические ограничения: максимальная длина одной линии составляет 1000 метров, а максимальное количество устройств на ней — 64. Если объект больше, инженер обязан использовать линейные или зонные повторители (couplers), которые изолируют сегменты шины, восстанавливают форму сигнала и позволяют масштабировать систему до 15 000 устройств. Технические характеристики повторителей следует учитывать при проектировании. При необходимости легко добавить повторитель в существующую линию.

Быстрое сравнение: KNX vs «просто реле с Wi-Fi»

Надежность при отключении интернета и перезагрузках

В обычной квартире «умное» реле с Wi-Fi или Z-Wave зависит от роутера, провайдера и облачного сервера в другой стране. Пропал интернет или завис роутер — сценарии не работают, выключатели не реагируют. Система KNX работает полностью локально. Ей не нужен интернет, облако или Wi-Fi для выполнения базовых функций. Свет включится по кнопке мгновенно, даже если во всем городе отключили глобальную сеть. Возможно управление и без локального сервера. Преимущества проводной системы KNX очевидны: надежность не зависит от внешних факторов.

Время отклика (детерминизм) в промышленных масштабах

Бытовые Wi-Fi/Zigbee устройства работают в нелицензируемом диапазоне 2.4 ГГц, который забит помехами от микроволновок и соседских роутеров. Время отклика может «плавать» от миллисекунд до нескольких секунд, а при большом количестве устройств сеть «ложится» из-за коллизий. KNX — это детерминированная система. Она гарантирует доставку телеграммы, имеет механизмы приоритизации сообщений и рассчитана на бесперебойную работу в течение 50+ лет, что является стандартом жизненного цикла здания. Раз в несколько лет система требует профилактической проверки. В числе характерных особенностей KNX — стабильное время отклика.

Заключение. С чего начать практическое изучение KNX инженеру

Минимальный стенд для опытов (БП, кнопка, исполнительное реле)

Для погружения в практику не нужно покупать оборудование на целую квартиру. Достаточно собрать базовый стенд:

1. Блок питания KNX (320 мА или 640 мА).
2. KNX-интерфейс (USB или IP) для связи с ноутбуком.
3. Один кнопочный датчик (push-button sensor).
4. Одно исполнительное реле (switching actuator).

Цены на базовый комплект вполне доступны, а в Москве и других городах оборудование можно заказать через официальные контакты дистрибьюторов. Дизайн стенда может быть произвольным. Этого набора достаточно, чтобы понять физику подключения, процесс программирования и логику работы групповых адресов. Дверной звонок или датчик движения станут логичным дополнением.

Где получить бесплатную версию ETS Demo и симулятор устройств

Не обязательно сразу покупать дорогую лицензию ETS. На официальном сайте KNX Association можно бесплатно скачать ETS Demo. После загрузки установленную программу необходимо активировать. Эта версия имеет ограничение на работу максимум с 5 устройствами, но обладает полным функционалом профессиональной версии. Для персональных экспериментов этого достаточно. Для отработки навыков без покупки «железа» рекомендуется использовать KNX Virtual (виртуальная шина) или сторонние симуляторы KNX-устройств, которые эмулируют поведение реальных датчиков и актуаторов прямо на вашем компьютере. Партнеры ассоциации регулярно публикуют обзор новых решений, а в нашем блоге «Новости» вы найдете другие полезные статьи. Если хотите задать вопросы или оставить отзывы, обратная связь также доступна на сайте.
