Тест качества и надёжности релейных модулей EBYTE MA01

Рынок бюджетных модулей ввода-вывода с интерфейсом Modbus RTU содержит множество устройств неизвестных производителей. Ключевой критерий выбора в данном сегменте — ресурс и стабильность функционирования, а не сам факт работоспособности.

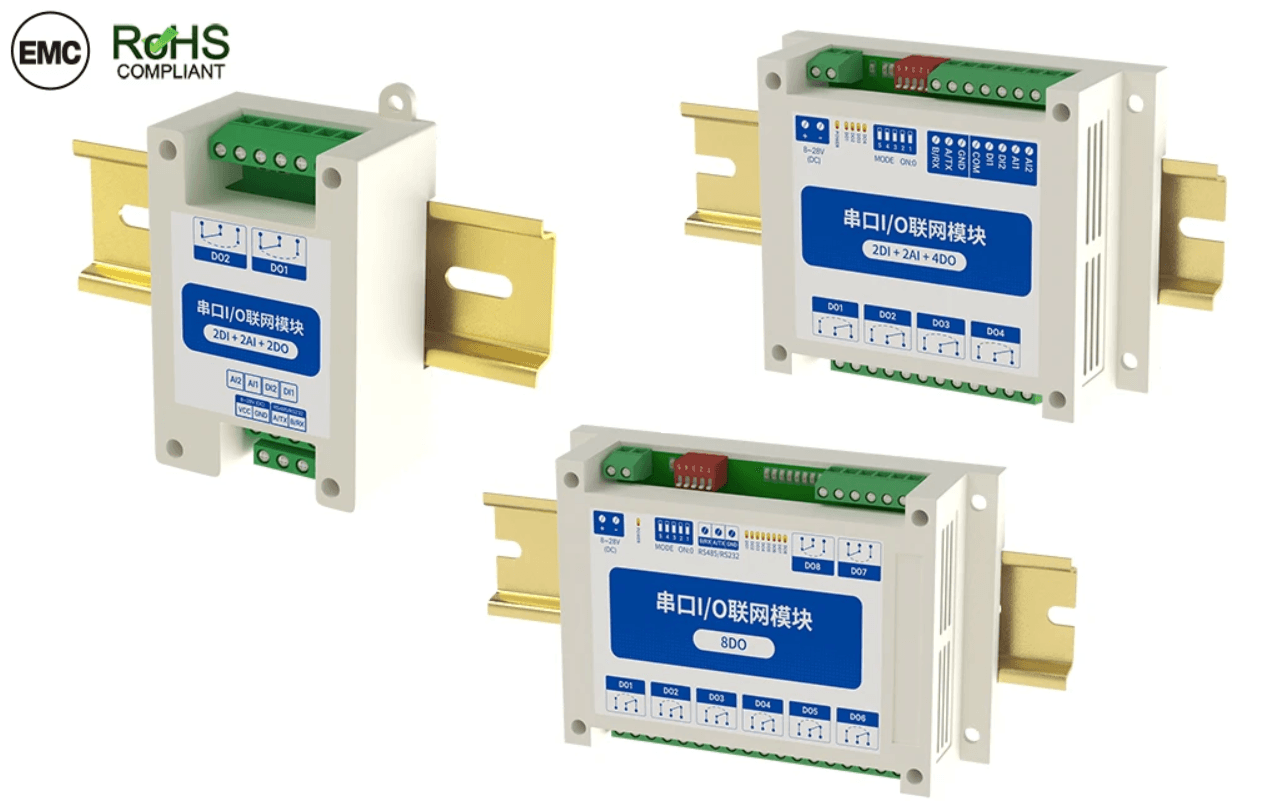

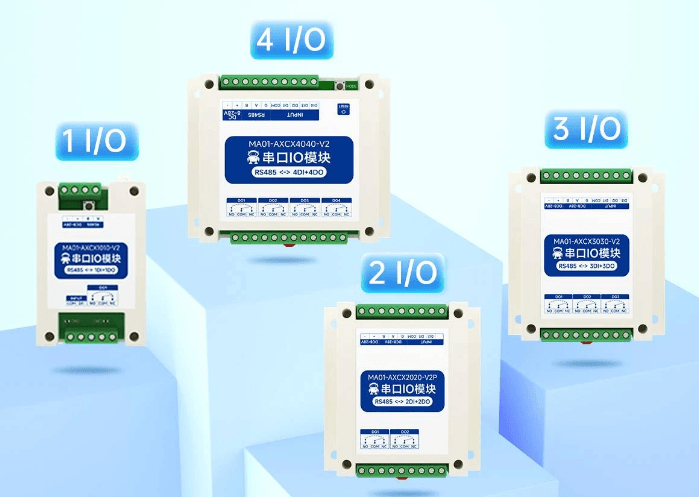

В настоящем тесте оцениваются качество и надёжность серии EBYTE MA01 на примере трёх представителей линейки: комбинированных MA01-AACX2220 (2DI+2AI+2DO) и MA01-AACX2240 (2DI+2AI+4DO), а также релейного модуля MA01-XXCX0080 (8DO).

Цель испытаний — определить применимость данных модулей в реальных системах автоматизации, где отказ реле приводит к остановке оборудования, а сбой обмена по шине RS485 вызывает остановку технологической линии.

Позиционирование на рынке и отличия от аналогов

Рынок бюджетных модулей ввода-вывода условно подразделяется на две категории: устройства низкого качества без бренда и решения ведущих производителей (Phoenix Contact, Weidmüller, Siemens). Серия EBYTE MA01 занимает промежуточную нишу, предлагая соотношение цены и технических характеристик, ориентированное на инженерные задачи.

Основные отличия EBYTE MA01 от типовых бюджетных аналогов:

• Большинство дешёвых модулей имеют недостатки: нестабильная работа протокольного стека Modbus при помехах в шине RS485, деградация коммутационных элементов после 10–20 тысяч срабатываний или нестабильность калибровки аналоговых входов.
• Модули EBYTE MA01 используют компонентную базу и протокольный стек, прошедшие стресс-тестирование. Устройства демонстрируют предсказуемое поведение в нештатных ситуациях (корректная обработка обрывов шины и сбоев питания).

Отличие от решений премиум-класса заключается в подходе к реализации защитных функций. Модули ведущих производителей включают аппаратные и программные средства защиты на уровне устройства, что увеличивает стоимость. EBYTE обеспечивает экономию бюджета до 60–70%, перенося часть функций обеспечения безопасности на уровень контроллера. Пользователь получает функциональное оборудование, но должен самостоятельно реализовать в ПЛК логику безопасного старта и настроить тайминги опроса.

Методика испытаний

Модули подвергались пяти видам проверок:

1. Выносливость реле — циклическое переключение всех выходов (включение/выключение с периодом 2 секунды) в течение 72 часов при коммутируемой нагрузке 3 А на канал (для MA01-XXCX0080 — 5 А).
2. Стабильность связи — непрерывный опрос регистров по интерфейсу RS485 в течение 48 часов с подсчётом потерянных пакетов, таймаутов и исключений (exception responses).
3. Термостабильность — работа при нагреве контактов и корпуса под нагрузкой; контроль температуры тепловизором и термопарой.
4. Восстановление после сбоев — отключение питания во время записи в регистры, разрыв шины RS485 при активном обмене, подача питания с обратной полярностью, подача завышенного напряжения питания.
5. Повторяемость параметров — оценка дрейфа показаний аналоговых входов и порогов срабатывания дискретных входов после цикла испытаний.

Результаты испытаний

Выносливость реле

За 72 часа каждый канал прошёл более 130 000 циклов коммутации. На всех модулях не зафиксировано залипания, приваривания или неустойчивого срабатывания контактов. Контактная группа после теста не показала видимого подгорания, сопротивление замкнутого контакта осталось в пределах нормы. Для реле с заявленным ресурсом 100 000–200 000 циклов результат соответствует указанному классу.

Примечание: при токе, близком к максимальному (10 А для MA01-XXCX0080), наблюдается заметный нагрев контактов. В тесте при токе 5 А на канал температура в области клеммников достигала 55–60 °C при температуре окружающей среды 23 °C. Это не превышает допустимые пределы, однако длительная работа на пределе требует либо снижения тока, либо применения внешних промежуточных реле.

Стабильность связи

При соблюдении корректных таймингов (пауза между запросами 50–100 мс) все три модуля показали нулевое количество таймаутов и исключений за 48 часов непрерывного опроса. Протокольный стек Modbus RTU функционирует стабильно, модули корректно обрабатывают функции 01, 02, 05, 06 и 16.

Испытание выявило ограничение: при интенсивном опросе с минимальными паузами (менее 20 мс между кадрами) модули периодически не обрабатывают запросы. Это не является сбоем, а представляет собой ожидаемое поведение для устройств данного класса, однако интегратор должен соблюдать паузы, особенно при наличии нескольких устройств на одной шине.

Восстановление после сбоев

Поведение устройств при нештатных ситуациях:

• Разрыв RS485 во время обмена: модуль сохраняет работоспособность, возобновляет обработку запросов после восстановления линии.
• Отключение питания во время записи регистров: записанные до обрыва параметры сохраняются; при некорректном завершении записи модуль возвращается к последнему согласованному состоянию.
• Стартовое состояние реле: выявлена особенность: если регистр стартового состояния DO не инициализирован, реле после подачи питания могут перейти в неопределённое состояние. В тесте все модули функционировали предсказуемо только после явной инициализации регистра. Без инициализации модуль не обеспечивает безопасное стартовое состояние автоматически: интегратор должен выполнить инициализацию самостоятельно.
• Смена адреса и скорости: новые параметры применяются только после перезагрузки питания. Это не является сбоем, однако может привести к ошибкам при пусконаладке.
• Обратная полярность и перенапряжение: заявленная защита функционирует: модуль устойчив к переполюсовке, диагностический светодиод корректно отображает состояние готовности.

Повторяемость параметров

После цикла испытаний проведена повторная калибровка аналоговых входов MA01-AACX2220 и MA01-AACX2240. Расхождение с исходной калибровкой составило не более 0,3 % по токовому каналу 4–20 мА, что соответствует ожиданиям для модулей данного класса. Пороги срабатывания дискретных входов не подвержены дрейфу. Счётчики импульсов сохранили заявленную логику работы, однако подтвердилось ограничение: при значении фильтра по умолчанию (6) короткие одиночные импульсы могут не регистрироваться. Для подсчёта импульсов необходимо снизить значение фильтра до 1–2.

Ключевые преимущества серии MA01

На основании результатов испытаний можно выделить следующие преимущества, определяющие целесообразность применения EBYTE MA01 в проектах автоматизации:

• Компактность и функциональная универсальность. Комбинированные модели обеспечивают дискретный и аналоговый ввод-вывод в едином корпусе. Это сокращает занимаемый объём на DIN-рейке, уменьшает время монтажа и количество соединений в шкафу автоматики.
• Подтверждённый ресурс коммутационных элементов. Заявленный ресурс 100–200 тысяч циклов соответствует результатам испытаний. Контактные группы и цепи дугогашения спроектированы корректно.
• Стабильность протокольного стека и защита шины. Протокольный стек Modbus RTU сохраняет работоспособность при ошибках. Модуль формирует корректные exception-ответы вместо блокировки обмена данными в шине RS485.
• Стабильность аналоговой части. Дрейф калибровки менее 0,3 % после термических и механических воздействий позволяет применять модули для сбора данных с датчиков без необходимости частой повторной калибровки.
• Защита от ошибок монтажа. Аппаратная защита от переполюсовки и перенапряжения обеспечивает сохранность модуля при ошибках электромонтажа.

Сводная оценка

Выводы

Модули EBYTE MA01 демонстрируют характеристики, соответствующие заявленному ценовому классу. Ресурс коммутационных элементов, стабильность протокольного стека и устойчивость к сбоям питания и шины соответствуют уровню, необходимому для применения в реальных системах автоматизации, при условии корректной интеграции.

Преимущества серии:

• Подтверждённый ресурс контактных групп.
• Отсутствие потерь связи при соблюдении таймингов.
• Защита от переполюсовки и перенапряжения.
• Стабильность калибровки аналоговых каналов.

Ограничения и особенности применения:

• Отсутствие безопасного стартового состояния реле по умолчанию.
• Необходимость перезапуска после изменения сетевых параметров.
• Чувствительность к интенсивному опросу шины.
• Фильтрация коротких импульсов на счётчиках дискретных входов.

Рекомендации по интеграции:

1. Инициализировать регистр стартового состояния до ввода в эксплуатацию.
2. Выдерживать паузы между запросами не менее 50–100 мс.
3. При нагрузках свыше 5 А применять промежуточные реле.
4. Для подсчёта импульсов снижать значение фильтра до 1–2.

EBYTE MA01 представляет собой решение, обеспечивающее экономию бюджета по сравнению с модулями ведущих производителей. Снижение стоимости достигнуто не за счёт надёжности аппаратной части, а за счёт переноса части функций обеспечения безопасности и настройки протокола на уровень контроллера. Для инженеров, готовых к реализации соответствующей логики, серия MA01 является экономически обоснованным выбором; для задач, требующих минимального объёма пусконаладочных работ, целесообразно рассмотрение решений премиум-сегмента.
