Сети Modbus RTU: практическое руководство по надежной настройке

Протокол Modbus RTU остается одним из самых востребованных и надежных стандартов в промышленной автоматизации, однако стабильность работы сети напрямую зависит от качества ее реализации. Даже незначительные ошибки в монтаже кабельных трасс или программной конфигурации способны привести к периодическим сбоям и сложным в диагностике простоям оборудования. Данное практическое руководство разработано для того, чтобы помочь инженерам и техническим специалистам избежать типичных ошибок на этапе внедрения системы.

1. МОНТАЖ ФИЗИЧЕСКОЙ ЛИНИИ (RS-485)

1.1. Постройте шину строго по топологии «линейная цепочка»

Запрещается использовать топологию «звезда» или любые разветвления.

Обязательные действия:

• Проложите магистральный кабель последовательно от мастера к первому ведомому, затем ко второму и так до последнего.
• Каждое ведомое устройство подключайте непосредственно к магистрали без дополнительных соединительных проводов – используйте клеммы прибора.
• Если конструкция прибора требует отдельного отвода (стаба), ограничьте его длину 0,3 м (максимум 0,5 м) для скоростей выше 9600 бод.
• Используйте только экранированную витую пару с волновым сопротивлением 120 Ом. Запрещается применять силовой или телефонный кабель.
• Обязательно проложите отдельный провод GND (общий) параллельно сигнальным линиям A и B для выравнивания потенциалов земель.

Проверка на объекте:

• Убедитесь, что ни одна точка не имеет более двух отходящих кабелей (нет звёзд).
• Измерьте длину каждого ответвления рулеткой – при превышении 0,5 м перенесите прибор ближе к магистрали.

1.2. Установите терминаторы 120 Ом только на концах шины

Терминаторы – резисторы 120 Ом между A и B. Они нужны для подавления отражений.

Правила установки:

• Установите терминаторы ровно в двух точках: на мастере и на самом удалённом ведомом устройстве.
• На всех остальных приборах терминаторы должны быть отключены (выключателем или физически сняты).

Когда установка обязательна:

• При длине линии > 50 м.
• При скорости ≥ 19200 бод (на 115200 – всегда, независимо от длины).
• Если вы не уверены – установите, это безопаснее.

Как проверить правильность:

• Отключите питание шины и измерьте мультиметром сопротивление между A и B на любой крайней точке. Должно быть ≈ 60 Ом (параллельное соединение двух резисторов 120 Ом).
• Если сопротивление < 40 Ом – ищите лишние терминаторы (включены в середине или на нескольких приборах).
• Если сопротивление > 100 Ом – не хватает одного из концевых терминаторов.

Важно: при перемещении прибора с конца шины в другое место отключите его терминатор.

1.3. Организуйте смещающие (подтягивающие) резисторы в одной точке

Смещение задаёт логическую «1» на линии в паузах и предотвращает ложные срабатывания от помех.

Инструкция:

• Проверьте документацию на мастер-устройство (контроллер или преобразователь). Если в нём уже есть встроенное смещение – дополнительных резисторов не ставьте.
• Если смещения нет – установите внешнюю цепь в одной точке (обычно на клеммнике мастера):
  • резистор 680–1000 Ом от линии A к питанию +5 В;
  • резистор 680–1000 Ом от линии B к общему проводу (GND).
• Запрещается включать смещение на двух и более устройствах одновременно – это создаст избыточную нагрузку.

Диагностика наличия смещения:

• Отключите питание линии и измерьте сопротивление между A и B. Если оно составляет сотни Ом (например, 600–1200 Ом) – смещение есть. Если бесконечность – смещения нет, добавьте его.

1.4. Заземлите экран кабеля только с одной стороны

Экран защищает от внешних электромагнитных помех, особенно от частотных преобразователей.

Правила заземления:

• Соедините экран кабеля с защитной землёй (PE) только в одной точке – предпочтительно со стороны мастера (в шкафу управления).
• Запрещается заземлять экран с обоих концов – это создаёт земляную петлю и токи по экрану, ухудшая помехозащиту.
• Для соединения используйте пайку или специальные зажимы, обеспечивающие надёжный контакт с шиной PE.

Прокладка кабеля:

• Не прокладывайте кабель RS-485 параллельно силовым кабелям на расстоянии менее 30–50 см.
• Пересекайте силовые линии только под прямым углом.
• Если помехи от частотного привода всё же возникают:
  • снизьте скорость до 9600 бод;
  • проверьте заземление экрана (только с одной стороны);
  • дополнительно используйте ферритовые кольца или экранирующий кабель-канал.

1.5. Выберите скорость и проверьте максимальную длину по таблице

Скорость выбирайте, исходя из длины и числа устройств. Начинайте наладку всегда с 9600 бод.

Скорость, бод	Максимальная длина (рекомендуемая)	Терминаторы	Когда применять
9600	до 1200 м	желательны от 100 м	Для пусконаладки и длинных трасс
19200	до 1200 м	желательны	Рабочая скорость по умолчанию
38400	до 800 м	обязательны	Для быстрого опроса на коротких линиях
57600	до 600 м	обязательны	–
115200	до 300–400 м	обязательны всегда	Для большого числа устройств и минимальной задержки

Действия:

• Начинайте работу на 9600 бод. После получения стабильной связи можете повысить скорость, но каждый раз проверяйте осциллографом форму сигнала (если есть доступ).
• Если скорость повышена – обязательно установите терминаторы согласно таблице.

Количество устройств:

• Не подключайте более 32 единичных нагрузок на один сегмент. Если нужно больше – используйте повторители (ретрансляторы) или отдельные порты мастера.

Длинные линии (больше 1200 м):

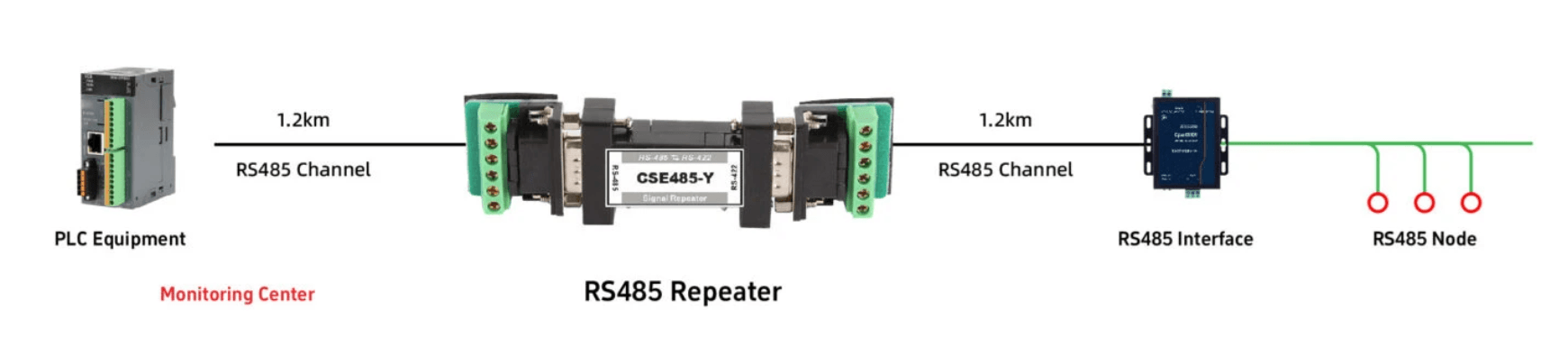

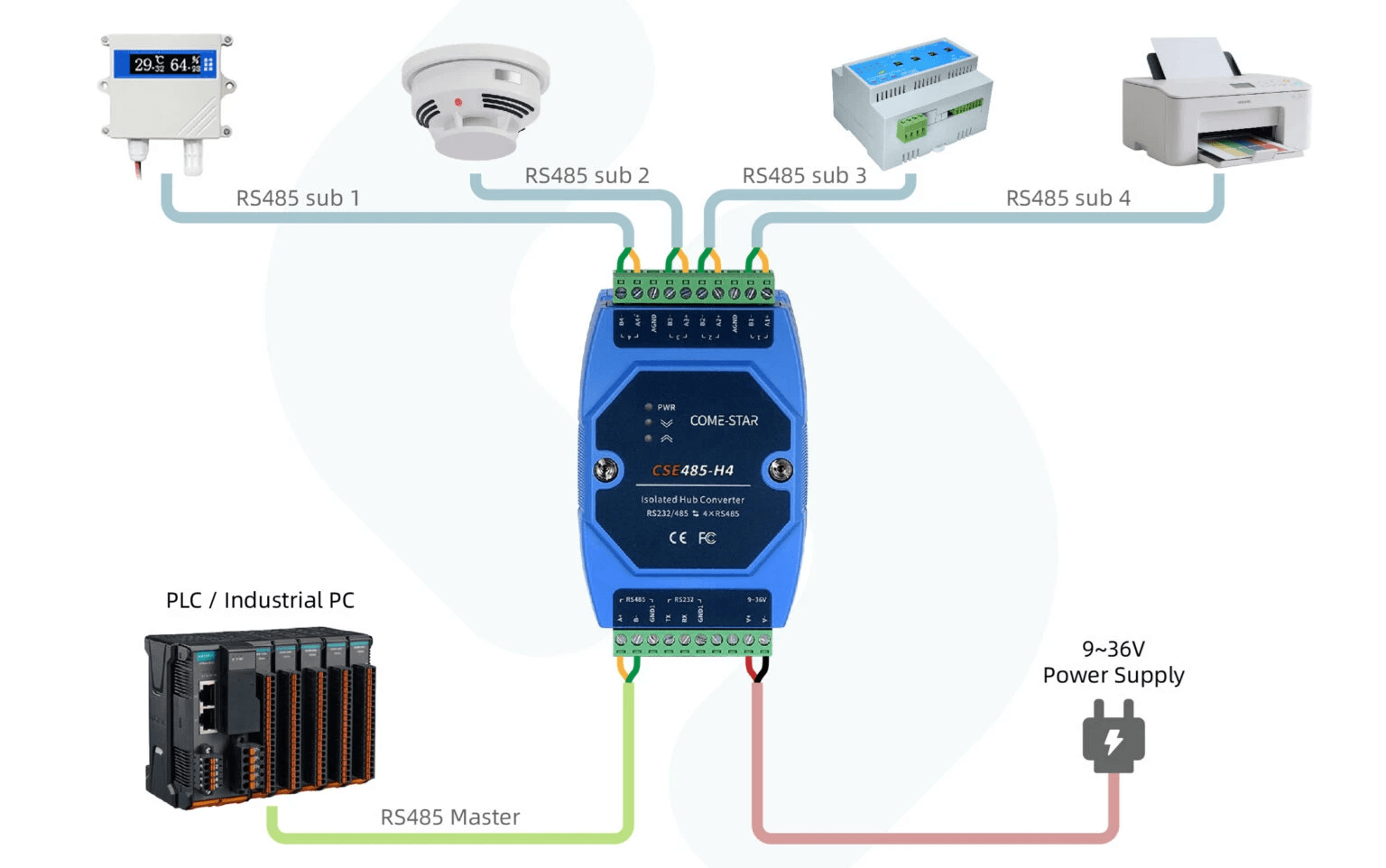

• Если у вас длина вашей линии превышает 1200 метров, то используйте повторители (RS485 Repeater)

2. ПРОГРАММНЫЕ НАСТРОЙКИ

2.1. Приведите параметры порта к единому стандарту для всех устройств

Все устройства на шине обязаны иметь одинаковые: скорость, число бит данных (всегда 8), чётность и стоп-биты.

Инструкция:

• Выберите базовый набор параметров. Рекомендуемый: 9600 бод, 8 бит данных, чётность None, 1 стоп-бит (8N1) – поддерживается большинством приборов.
• Составьте таблицу всех устройств с их заводскими параметрами.
• Для каждого прибора, у которого параметры отличаются от выбранного стандарта:
  • Подключите его индивидуально к мастеру (или через ПО настройки).
  • Измените параметры (через регистры или DIP-переключатели) до стандартных.
  • После изменения обязательно перезапустите питание устройства (настройки активируются после перезагрузки).
  • Проверьте связь с каждым устройством отдельно (подключив его напрямую к мастеру), чтобы исключить влияние остальных.
• Типовой случай: диммер HD4502 поставляется с 8E1. При подключении к шине с 8N1 он не отвечает. Действие: перед включением в шину измените его настройки через прямое соединение.
• Контроль: если отдельный прибор не отвечает – проверьте его документацию и убедитесь, что его параметры идентичны параметрам мастера.

2.2. Назначьте уникальные адреса (slave ID) каждому устройству

Адрес должен быть в диапазоне 1–247. Адрес 0 – только для широковещательных команд (без ответа).

Алгоритм назначения адресов:

• Новый прибор, как правило, имеет заводской адрес 1 или 247. Перед включением в общую шину подключите его отдельно к мастеру.
• Используя функцию записи (06 или 16), измените адрес на свободный, согласно вашей таблице адресов. Это можно сделать с помощью программы Modbus Poll.
• После записи адреса обязательно перезапустите питание прибора (выдержка 5–10 секунд).
• Проверьте чтение по новому адресу.
• Ведите журнал адресов в формате: № п/п, адрес, тип прибора, место установки.

При пропадании связи после добавления нового устройства:

• Отключите новое устройство и проверьте, восстанавливается ли связь с остальными. Если да – ищите конфликт адресов.
• Используйте утилиту сканирования адресов (например, Modbus Poll) – она покажет все отвечающие адреса и выявит дубли.

2.3. Читайте регистры строго по карте производителя

Разберитесь с типами регистров, смещением, размерностью и порядком байт.

Шпаргалка по типам регистров:

Область	Код функции	Доступ	Размер	Содержание
Coils (DO)	01, 05, 15	Чтение/Запись	бит	Управление дискретными выходами
Discrete Inputs (DI)	02	Только чтение	бит	Состояние дискретных входов
Holding Registers (AO)	03, 06, 16	Чтение/Запись	16 бит	Уставки, конфигурация, значения аналоговых выходов
Input Registers (AI)	04	Только чтение	16 бит	Измерения, статусы, аналоговые входы

Пошаговая инструкция для чтения параметра:

• В документации найдите нужный параметр и определите его тип (Holding или Input).
• Определите смещение адреса:
  • Если производитель указывает адрес «на проводе» (0, 1, 2…) – используйте его как есть.
  • Если используется нотация 40001 или 3000, реальный адрес = номер_в_нотации - 40001 (или 30001).
• Определите размерность – если параметр 32-битный (float, int32), он занимает два соседних регистра. Прочитайте оба.
• Уточните порядок байт и слов (little-endian / big-endian). В программе Modbus Poll настройте отображение (Word swap, Byte swap) до получения осмысленного значения.
• Учтите масштаб – часто значения передаются умноженными на 10, 100 и т.д. Разделите на коэффициент.

Пример из практики:

• В документации к термометру XY-MD02 указаны регистры 30001 и 30002. При попытке чтения с адресом 0 (функция 04) возникает ошибка. Проверьте соседние адреса (попробуйте смещение -1, +1) – найдите фактический адрес, по которому прибор отвечает.
• Второй пример: у датчика SHT30 регистры температуры и влажности могут быть перепутаны. Если показания выходят за разумные пределы – поменяйте их местами в вашей программе опроса.

Главный принцип: начинайте диагностику с физического уровня, затем проверяйте настройки, и только потом ищите ошибки в протоколе. Обязательно ведите журнал адресов и таблицу параметров каждого устройства. Используйте чек-листы для каждого этапа монтажа и наладки.
