RS-485: что это такое простыми словами
Если вы когда-нибудь задавались вопросом «что такое rs-485», то вы не одиноки. Многие инженеры, монтажники и даже разработчики систем автоматизации начинают с этого базового вопроса. Ответ прост: RS-485 — это стандарт электрической связи, позволяющий нескольким устройствам «разговаривать» между собой по одному кабелю. Представьте, что это как групповой чат для электроники: устройства могут отправлять и получать сообщения, но только по очереди.
Что такое RS-485 и почему он так важен?
Интерфейс RS 485: что это такое — часто спрашивают на форумах и в техподдержке. Это не просто набор проводов или разъёмов. Это стандарт, разработанный ещё в 1983 году Ассоциацией электронной промышленности (EIA). Он стал логическим развитием предыдущего стандарта RS-232, но с ключевым улучшением: многоточечная поддержка. То есть, в отличие от RS-232, где можно соединить только два устройства, RS-485 позволяет подключить до 32 устройств на одну линию, а с усилителями — до 256. Этот интерфейс широко используется в промышленности, системах учёта ресурсов, умных домах и транспортной инфраструктуре. И всё потому, что он устойчив к помехам, работает на большие расстояния и не требует дорогих компонентов. Использование RS-485 особенно актуально там, где необходимо обеспечить надёжную передачу данных в условиях сильных электромагнитных помех.
Ключевые особенности стандарта
Дифференциальная передача Основа надёжности RS-485 — дифференциальный сигнал. Вместо того чтобы передавать данные по одному проводу относительно земли (как в RS-232), RS-485 использует два провода: A и B. Приёмник измеряет разность напряжений между ними, а не абсолютное значение. Это делает систему невосприимчивой к синфазным помехам — например, от двигателей, сварочных аппаратов или радиопередатчиков. Главное преимущество такого подхода — высокая устойчивость даже при наличии сильных внешних воздействий. При этом характеристики сигнала остаются стабильными на протяжении длинных трасс.
Полудуплексный режим В базовой конфигурации RS-485 работает в полудуплексном режиме: устройства могут передавать и принимать данные, но не одновременно. Это ограничение легко обходится с помощью правильного программного обеспечения и протоколов, таких как MODBUS RTU. Передатчик и приёмник в микросхеме драйвера переключаются по команде контроллера.
Дальность и скорость Максимальная длина линии без усилителей — 1200 метров. Однако существует обратная зависимость: чем выше скорость передачи, тем короче допустимое расстояние. Например: 100 кбит/с — до 1200 метров 1 Мбит/с — до 100 метров 10 Мбит/с — до 10 метров Это правило важно учитывать при проектировании систем управления или сбора данных. Производители оборудования обычно указывают диапазон допустимых значений скорости и длины в технической документации.
Как устроена физическая передача: объяснение на пальцах

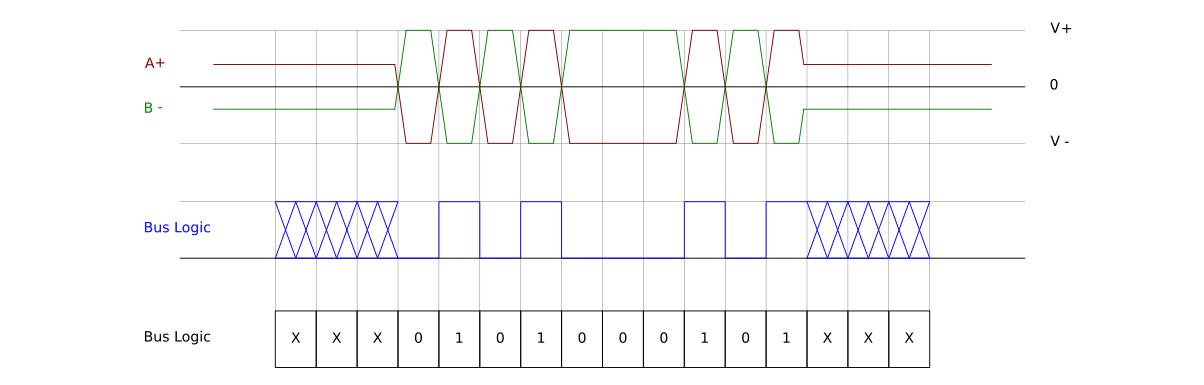

Представьте старинные весы с двумя чашами: Левая чаша — линия A Правая чаша — линия B Когда на левую кладут груз, она опускается, а правая поднимается. Важна не высота каждой чаши, а разница между ними. Если кто-то надавит на всю конструкцию (электромагнитная помеха), обе чаши опустятся одинаково — но разность останется прежней. В RS-485: Логический «0»: A выше B минимум на 200 мВ Логическая «1»: B выше A минимум на 200 мВ Такой подход обеспечивает высокую помехоустойчивость даже в самых сложных условиях. Нуль в данном случае — это не отсутствие сигнала, а конкретное логическое состояние, определяемое разностью потенциалов.
Почему витая пара?
Витая пара — это не просто модное словосочетание. Скручивание двух проводов вместе гарантирует, что электромагнитные помехи воздействуют на оба провода одинаково. Поскольку приёмник измеряет разность напряжений, синфазная помеха вычитается и не влияет на полезный сигнал. Именно поэтому витой кабель — обязательное условие для надёжной работы. Экранированные кабели дополнительно защищают от внешних полей. Экран следует подключать к заземлению только в одной точке, чтобы избежать контуров заземления.
Терминаторы: зачем они нужны?
Сигнал, движущийся по кабелю, обладает энергией. Достигнув конца линии, он может отразиться назад, как эхо в трубе. Эти отражения вызывают искажения и ошибки в данных. Терминаторы — это резисторы 120 Ом, устанавливаемые на концах шины между линиями A и B. Они согласовывают волновое сопротивление и поглощают энергию сигнала, предотвращая отражения. Без них связь на высоких скоростях или при большой длине линии становится нестабильной. В некоторых случаях используются специальные микросхемы с встроенными терминаторами, управляемыми программно. Это упрощает настройки и снижает риск ошибок при монтаже.
Где применяется RS-485?
Промышленная автоматизация Сбор данных с датчиков температуры, давления, расхода Управление станками и производственными линиями Системы контроля технологических процессов
Бытовые и коммерческие системы Умные дома: управление светом, климатом, шторами Системы безопасности и контроля доступа Счётчики воды, газа, электроэнергии с удалённым съёмом данных
Транспорт и инфраструктура Светофоры и интеллектуальные транспортные системы Системы управления парковками Лифтовое и эскалаторное оборудование
Применение RS-485 особенно эффективно там, где требуется надёжная доставка данных в реальном времени. Множество компаний по всему миру используют этот интерфейс как основу своих решений.
Основные принципы работы

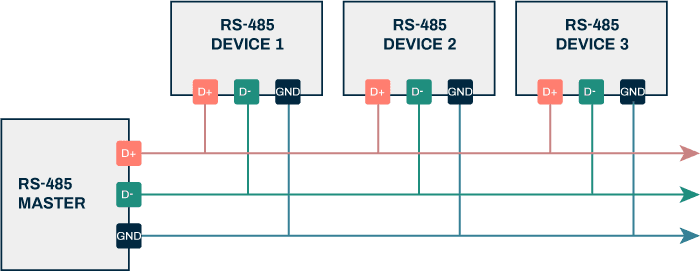

Топология сети — «гирлянда» Наиболее эффективная топология — линейная шина (daisy-chain). Все устройства подключаются к одной паре проводов последовательно. Главные правила: Длина отводов должна быть минимальной Запрещены разветвления типа «звезда» Это минимизирует отражения сигнала и обеспечивает его целостность. Неправильное подключение — частая причина сбоев в работе.
Метод «вопрос-ответ» (Master-Slave) В большинстве систем используется протокол MODBUS: Master (ведущее устройство) инициирует обмен Slaves (ведомые устройства) отвечают только на запросы Процесс: Master отправляет запрос с конкретным адресом, командой и контрольной суммой Все устройства получают запрос Только устройство с совпадающим адресом формирует ответ Ответ отправляется в выделенное временное окно Такой подход исключает коллизии и обеспечивает стабильную работу даже при большом количестве устройств. Каждое устройство имеет уникальный адрес, что позволяет точно управлять сетью.
Компоненты системы
Кабели Тип: экранированная витая пара (FTP/STP) Сечение: 0.5–0.75 мм² Волновое сопротивление: 120 Ом Экран: подключается к заземлению только в одной точке
Разъёмы Винтовые клеммы — самый надёжный вариант RJ-45 — удобен для системных инсталляций; используются не все контакты DB-9 — устаревший, но встречается Выбор разъёма зависит от условий эксплуатации и требований проекта. Важно, чтобы соединения были герметичными и защищёнными от вибраций.
Защита Грозозащита: варисторы, газовые разрядники Гальваническая развязка: оптроны или трансформаторы Фильтры: подавление высокочастотных помех Дополнительное оборудование, такое как повторители или преобразователи интерфейсов (например, RS-485 ↔ Ethernet), расширяет возможности системы. Модемы и серверы позволяют интегрировать RS-485 в интернет и облачные платформы.
Преимущества и недостатки
Почему RS-485 до сих пор жив? Высокая помехоустойчивость Большая дальность (до 1.2 км) Низкая стоимость компонентов Поддержка до 256 устройств Проверенная надёжность (стандарту более 40 лет)
Ограничения Ограниченная скорость на больших расстояниях Требует правильной установки терминаторов и заземления Полудуплекс в базовой версии Не определяет протокол — только физический уровень
Сравнение с другими интерфейсами (например, CAN или Ethernet) показывает: RS-485 отличается простотой и предсказуемостью. Он предназначен не для передачи видео, а для надёжного обмена служебной информацией.
Эволюция и современное состояние
Современные микросхемы драйверов RS-485 включают: Автоматическое управление направлением передачи Защиту от КЗ и перегрева Режимы низкого энергопотребления Встроенные терминаторы Часто RS-485 используется как «последняя миля»: RS-485 + Ethernet — через промышленный шлюз RS-485 + Wi-Fi/GSM — для удалённого сбора данных RS-485 + PLC — в системах автоматики Производители предлагают каталоги готовых решений: от простых модулей до сложных контроллеров. На сайтах компаний можно найти подробные рекомендации, схемы подключения и примеры применения.
Практическая философия RS-485
«Просто добавь устройство» — масштабируемость без замены кабеля «Работает в реальных условиях» — создан для промышленности, а не лабораторий «Цифра, понимающая физику» — успех зависит от знания основ В практике важно помнить: даже небольшая ошибка в монтаже может привести к сбоям. Поэтому всегда следует проверять согласование, экранирование и наличие терминаторов. В момент запуска системы стоит уделить внимание качеству соединений и настройкам программного обеспечения.
Стандарт RS-485 остаётся «рабочей лошадкой» промышленной связи. Его сила — в предсказуемости, надёжности и простоте. Фундаментальное правило: успех реализации RS-485 на 90% зависит от правильного физического монтажа — качества кабеля, установки терминаторов и грамотного заземления. RS-485 — это не просто технология, а проверенное временем решение для сложных задач. Рекомендуем изучить технические параметры оборудования, сравнить предложения разных производителей и всегда учитывать условия эксплуатации. Возможно, именно этот интерфейс станет основой вашего следующего проекта.
