Твердотельное реле — это: назначение, устройство, ключевые преимущества

В современных системах автоматизации, энергоснабжения и промышленного управления надёжная коммутация силовых цепей — один из краеугольных камней. И если ещё пару десятилетий назад безраздельно доминировали электромеханические реле и контакторы, то сегодня инженеры всё чаще выбирают твердотельные реле (ТТР, SSR — Solid State Relay). Почему? В каких задачах они безальтернативны, а где всё же проигрывают? И как не допустить ошибок при выборе и монтаже? Эта статья — подробный экспертный разбор твердотельных реле: от принципов полупроводниковой коммутации до тонкостей теплоотвода, защиты от перенапряжений и практических рекомендаций по монтажу. Здесь собрана вся техническая информация, необходимая специалисту КИПиА, инженеру-проектировщику и всем, кто строит надёжные системы автоматики.

Что такое твердотельное реле и зачем оно нужно?

Твердотельное реле (Solid State Relay, SSR) — это, простыми словами, бесконтактный электронный переключатель, в котором замыкание и размыкание силовой цепи осуществляется полупроводниковыми элементами (тиристорами, симисторами, MOSFET/IGBT-транзисторами) вместо механических контактов.

Управление таким реле производится с помощью слабого сигнала постоянного или переменного тока (3–32 В DC, реже 90–250 В AC), а коммутируемая нагрузка может достигать десятков и сотен ампер при напряжении до 660 В AC или 200 В DC. По своей сути устройство предназначено для коммутации силовых цепей с гальванической развязкой управляющего и нагрузочного контуров.

Зачем оно нужно?

Главное преимущество твердотельного реле заключается в отсутствии механических контактов и связанных с ними проблем износа, искрения и ограниченного ресурса. Твердотельные реле решают целый комплекс задач:

• Искрение и дуговой разряд при коммутации — полностью отсутствуют.
• Механический износ контактов — нет подвижных частей, ресурс практически не ограничен по числу коммутаций.
• Акустический шум — бесшумная работа критична в лабораториях, чистых помещениях, медицинском оборудовании.
• Скорость срабатывания — микросекунды против миллисекунд у электромеханических аналогов, что позволяет реализовать точное фазовое управление.
• Взрывобезопасность — отсутствие искры делает твердотельные реле предпочтительными в зонах с горючими газами и пылью.
• Устойчивость к вибрациям — нет якоря, который может «дребезжать».

Твердотельные реле активно применяются в:

• системах ПИД-регулирования температуры (печи, экструдеры, сушильные шкафы);
• управлении освещением (диммирование осветительных установок);
• коммутации электродвигателей, насосов, систем вентиляции;
• источниках бесперебойного питания;
• медицинском и лабораторном оборудовании;
• системах «умный дом» и Building Management Systems (BMS);
• производстве — на линиях розлива, упаковочных машинах, конвейерах;
• системах контроля мощности и управления технологическими процессами.

От электромагнитного реле к полупроводниковому: в чём разница?

Чтобы понять ценность твердотельных реле, полезно провести прямое сравнение с классическим электромагнитным реле (ЭМР):

Параметр	Электромагнитное реле (ЭМР)	Твердотельное реле
Принцип коммутации	Механический контакт (якорь + катушка)	Полупроводниковый ключ
Ресурс коммутаций	10⁵–10⁷ циклов	10⁹+ циклов (практически неограничен)
Скорость включения	5–15 мс	10–100 мкс (зависит от типа)
Искрение / дуга	Есть, особенно при индуктивной нагрузке	Отсутствует
Шум	Щелчок при срабатывании	Полностью бесшумное
Падение напряжения в замкнутом состоянии	Доли мОм (контактное сопротивление)	1–2 В (для тиристорных), 0,1–0,5 В (для MOSFET)
Тепловыделение	Минимальное (катушка + контакты)	Значительное — обязателен радиатор
Чувствительность к вибрации	Высокая	Практически отсутствует
Ток утечки в разомкнутом состоянии	Нет	Есть (мА–единицы мА)
Устойчивость к перегрузкам (кратковременным)	Высокая	Низкая — легко выходит из строя
Стоимость	Низкая	Выше в 3–10 раз

Ключевой вывод: Твердотельное реле не является «прямой заменой» ЭМР во всех сценариях. У него другая ниша, где его преимущества раскрываются максимально: частые коммутации, точное управление мощностью, бесшумная работа, взрывоопасные среды. Количество коммутаций у твердотельных реле достигает 10⁹ циклов — на порядки больше, чем у электромеханических аналогов.

Ключевые преимущества ТТР, которые ценят в КИПиА

1. Широтно-импульсное и фазовое управление. Возможность включать нагрузку в любой точке синусоиды (Random Turn-On) или точно при переходе через ноль (Zero-Cross). Это критично для ПИД-регуляторов температуры, где нужно управлять средней мощностью с точностью до процента.

2. Гальваническая развязка. Оптическая (через оптрон) или трансформаторная развязка между цепью управления и силовой цепью обеспечивает безопасность объекта автоматизации и устраняет контуры заземления.

3. Минимальный управляющий ток. Для коммутации 40 А при 380 В достаточно 3–25 мА управляющего сигнала — можно подключать напрямую к выходам программируемых логических контроллеров (ПЛК), микроконтроллеров и ПИД-регуляторов без промежуточных усилителей.

4. Совместимость с промышленными интерфейсами. Многие современные твердотельные реле имеют встроенные входы 4–20 мА, 0–10 В или цифровые интерфейсы, что упрощает интеграцию в SCADA-системы и совместима с измерительными приборами.

5. Компактность. Промышленные твердотельные реле часто выпускаются в виде стандартных модулей под DIN-рейку или с креплением на радиатор, что упрощает компоновку шкафов управления.

6. Долговечность и стойкость к внешним факторам. Отсутствие механических частей обеспечивает долговечность твердотельных реле, а герметичная конструкция делает их устойчивыми к воздействию вибраций, пыли и влаги.

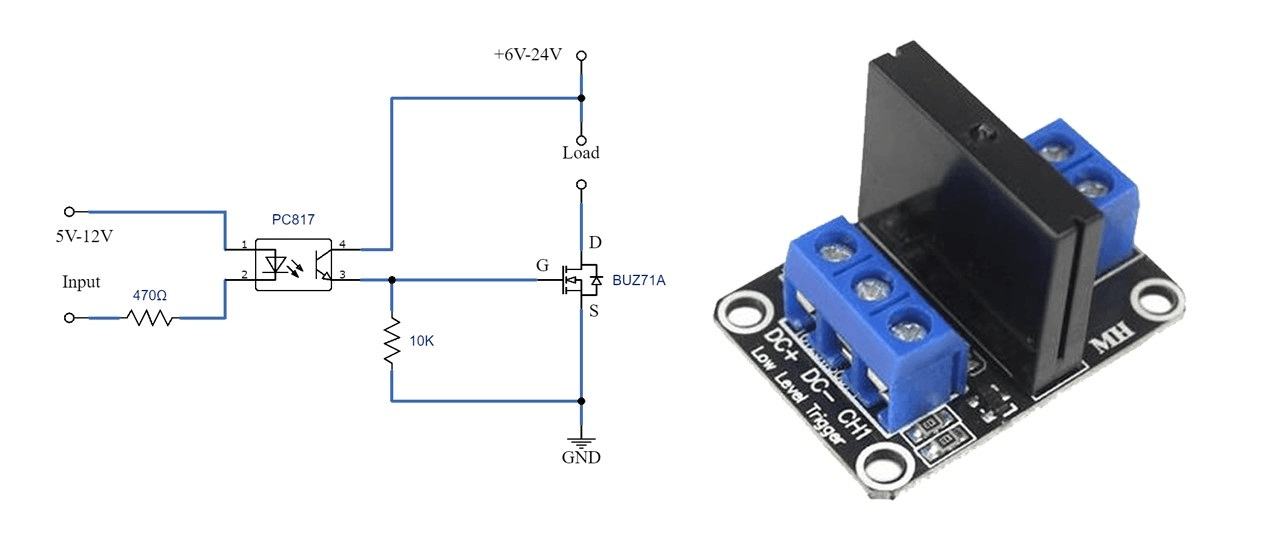

Как устроено и работает твердотельное реле?

Типовая конструкция однофазного твердотельного реле переменного тока включает четыре функциональных блока. Разберём каждый из этих электронных компонентов.

Вход, выход и «невидимая» связь: гальваническая развязка через оптрон

1. Входная цепь (управляющая сторона)

На вход твердотельного реле подаётся управляющий сигнал. В зависимости от модели это может быть:

• Постоянное напряжение: 3–32 В DC (наиболее распространено).
• Переменное напряжение: 90–250 В AC.
• Аналоговый сигнал: 4–20 мА, 0–5 В, 0–10 В (для пропорциональных твердотельных реле).

Входная цепь принимает управляющий сигнал, включает токоограничивающий резистор и излучающий диод оптрона (LED, обычно инфракрасный).

2. Оптрон (гальваническая развязка)

Это сердце твердотельного реле с точки зрения безопасности. Оптрон (или оптопара) состоит из:

• Излучателя (LED) — на управляющей стороне.
• Фотоприёмника (фототранзистор, фотодиод, фототиристор или фотосимистор) — на силовой стороне.

Между ними — прозрачный диэлектрический барьер (обычно из силиконового компаунда или воздушный зазор в корпусе). Электрического соединения между входом и выходом нет — сигнал передаётся светом, без электрического канала связи. Напряжение изоляции типового промышленного твердотельного реле составляет 2500–4000 В RMS (в некоторых моделях — до 5000 В), что обеспечивает высокое качество гальванического разделения.

Это решает несколько задач:

• Защита цепи управления (ПЛК, контроллер) от высоковольтных выбросов в силовой цепи.
• Устранение контуров заземления и электромагнитных наводок.
• Обеспечение электробезопасности персонала.

3. Схема синхронизации (trigger circuit)

Между фотоприёмником и силовым ключом располагается схема, которая:

• Определяет момент включения (при переходе через ноль или мгновенно).
• Формирует импульсы управления затвором тиристора / симистора / транзистора.
• Обеспечивает удержание ключа в открытом состоянии.

В ТТР типа Zero-Cross эта схема содержит детектор перехода напряжения через нулевую точку синусоиды (zero-crossing detector). Включение произойдёт только в момент, когда мгновенное значение сетевого напряжения близко к 0 В, что минимизирует броски тока и электромагнитные помехи.

Полупроводниковый ключ: тиристоры, симисторы и транзисторы в деле

4. Силовой полупроводниковый ключ (выходная цепь)

Именно этот элемент непосредственно коммутирует нагрузку. При подаче управляющего сигнала твердотельное реле замыкает силовую цепь, пропуская ток через полупроводниковый ключ. Набор функций и тип ключа определяют характеристики твердотельного реле:

Симистор (TRIAC)

• Применяется в однофазных AC-реле.
• Проводит ток в обоих полупериодах синусоиды.
• Простая схема, компактный корпус.
• Ограничение: невысокая стойкость к dv/dt (скорости нарастания напряжения), что требует применения снабберных цепей (RC-цепочка параллельно выходу).

Два встречно-параллельных тиристора (SCR)

• Применяются в мощных однофазных и трёхфазных AC-реле.
• Каждый тиристор проводит один полупериод.
• Значительно более высокая стойкость к dv/dt и di/dt по сравнению с симистором.
• Способность выдерживать большие пусковые токи (I²t-характеристика лучше).
• Именно такая топология используется в промышленных твердотельных реле на 40–125 А и выше.

MOSFET-транзисторы

• Применяются в DC-реле (постоянный ток).
• Очень низкое сопротивление в открытом состоянии (Rds(on) — единицы–десятки мОм).
• Минимальное тепловыделение, высокий КПД.
• В некоторых моделях возможно включение MOSFET встречно-последовательно для коммутации AC (но это менее распространено).

IGBT-транзисторы

• Используются в специализированных DC-реле для высоких напряжений (600–1200 В).
• Применяются в системах рекуперации, управлении двигателями постоянного тока.

Важный нюанс: коммутация «с защёлкой» (latching)

Тиристоры и симисторы — приборы с токовой защёлкой: после подачи импульса на управляющий электрод они остаются открытыми до тех пор, пока ток через них не упадёт ниже тока удержания (для AC — при переходе через ноль). Это означает, что твердотельное реле типа AC не может разомкнуть цепь в произвольный момент — отключение всегда происходит при ближайшем нуле тока. Это одновременно и преимущество (нет принудительного обрыва тока — меньше помех), и ограничение (задержка отключения до 10 мс при 50 Гц).

Основные виды ТТР для разных задач

По роду коммутируемого тока: переменный (AC) и постоянный (DC)

AC-реле (переменный ток)

• Силовой элемент: симистор или пара тиристоров.
• Типичные номиналы: 24–530 В AC, 10–125 А (однофазные); 3 × 24–530 В AC (трёхфазные).
• Отключение — только при переходе тока через ноль (естественная коммутация).
• Основная сфера: нагреватели, лампы накаливания, двигатели переменного тока, трансформаторы.

DC-реле (постоянный ток)

• Силовой элемент: MOSFET или IGBT.
• Типичные номиналы: 5–200 В DC, 10–100 А.
• Могут отключаться в любой момент (нет естественного перехода через ноль).
• Основная сфера: управление двигателями постоянного тока, соленоиды, электромагнитные клапаны, системы аккумуляторных батарей, LED-драйверы.

Внимание! Категорически нельзя подключать нагрузку постоянного тока к AC-реле (тиристор не выключится) и нагрузку переменного тока к простому DC-реле (MOSFET будет проводить только один полупериод, а обратное напряжение может пробить транзистор). Исключение — специальные универсальные AC/DC-реле на базе MOSFET-моста.

Трёхфазные ТТР

• Содержат три пары тиристоров (по одной на фазе).
• Управляются одним общим сигналом или тремя раздельными.
• Применяются для коммутации трёхфазных нагревателей, электродвигателей.
• Требуют особого внимания к равномерности нагрузки по фазам.

По способу управления и коммутации: «переключение в ноль» и «произвольное включение»

Zero-Cross (переключение при переходе через ноль напряжения)

Принцип: при подаче управляющего сигнала реле «ждёт» ближайшего момента, когда мгновенное значение сетевого напряжения проходит через ноль, и только тогда открывает силовой ключ.

Преимущества:

• Минимальные броски пускового тока (особенно для резистивных нагрузок).
• Минимальные электромагнитные помехи (EMI) — нет резких фронтов напряжения.
• Продление срока службы нагрузки (лампы, нагреватели).

Ограничения:

• Задержка включения до 10 мс (половина периода 50 Гц).
• Не подходит для задач, требующих мгновенного отклика.
• При коммутации ёмкостных и некоторых индуктивных нагрузок преимущество может нивелироваться.

Применение: резистивные нагреватели, лампы накаливания, стандартные промышленные задачи.

Random Turn-On (произвольное включение, «моментальное»)

Принцип: силовой ключ открывается немедленно при подаче управляющего сигнала, независимо от фазы сетевого напряжения.

Преимущества:

• Минимальная задержка (микросекунды).
• Возможность фазового управления (Phase Angle Control) — плавное регулирование мощности путём отсечки части синусоиды.

Ограничения:

• Высокие броски тока при включении в пик синусоиды.
• Значительные электромагнитные помехи.
• Необходимость дополнительных фильтров EMI.

Применение: индуктивные нагрузки (трансформаторы, двигатели), диммирование, задачи с требованием к быстродействию.

Пропорциональное управление (4–20 мА / 0–10 В)

Отдельная категория твердотельных реле, в которой выходная мощность пропорциональна уровню управляющего сигнала. Фактически это встроенный фазовый регулятор:

• При 4 мА (или 0 В) — мощность 0%.
• При 20 мА (или 10 В) — мощность 100%.
• Промежуточные значения — пропорционально.

Это позволяет обойтись без внешнего ПИД-регулятора с ШИМ-выходом и упростить схему управления. Такие реле часто называют пропорциональными или аналоговыми твердотельными реле.

Выбираем твердотельное реле: на что обратить внимание

Ток, напряжение и тип нагрузки — главные параметры выбора

Правильный выбор твердотельного реле начинается с анализа трёх характеристик нагрузки:

1. Номинальный ток и пусковые токи

• Резистивная нагрузка (нагреватели): пусковой ток ≈ номинальному. Запас по току твердотельного реле: ×1,5–2.
• Индуктивная нагрузка (двигатели, трансформаторы, соленоиды): пусковой ток может в 5–10 раз превышать номинальный. Запас по току: ×3–5 и более. Обязательно учитывать I²t-характеристику реле.
• Ёмкостная нагрузка (импульсные БП, конденсаторные батареи): при включении — очень высокий бросок тока (ограничен только ESR конденсатора и сопротивлением проводов). Рекомендуется тип Random с предварительным расчётом.
• Лампы накаливания / галогенные: пусковой ток до ×10–15 от номинального (из-за низкого сопротивления холодной нити). Запас: ×5–10.

Практический пример: для коммутации нагревателя 3 кВт при 220 В (I ≈ 13,6 А) достаточно твердотельного реле на 25 А. Для асинхронного двигателя 3 кВт (I ном ≈ 7 А, I пуск ≈ 50 А) потребуется твердотельное реле на 40 А как минимум, а лучше — 60 А с проверкой I²t.

2. Напряжение

• Убедитесь, что максимальное рабочее напряжение твердотельного реле превышает максимальное напряжение сети с запасом. Для сети 220 В (±10%) — минимум 240 В, лучше 400–480 В. Для трёхфазной сети 380 В — твердотельное реле на 530–660 В.
• Для DC-нагрузок важно не путать номинал: DC-напряжение отключения значительно ниже, чем AC-эквивалент. Твердотельное реле на 200 В DC — это не то же самое, что твердотельное реле на 480 В AC.

3. Тип нагрузки и cos φ

• При высоком cos φ (резистивная нагрузка) — всё просто.
• При низком cos φ (индуктивная нагрузка) — ток и напряжение сдвинуты по фазе. Отключение происходит при переходе тока через ноль, а напряжение в этот момент максимально. Это создаёт высокую нагрузку на ключ (высокий dv/dt). Необходимо выбирать реле с повышенным dv/dt-рейтингом и обязательно применять варисторы/снабберы.

Охлаждение — важный аспект для долгой службы реле

В отличие от ЭМР, твердотельное реле рассеивает значительную мощность в виде тепла. Причина — падение напряжения на полупроводниковом ключе в открытом состоянии:

• Для тиристорного/симисторного твердотельного реле: ~1,0–1,6 В.
• Для MOSFET-реле: ~0,05–0,5 В (зависит от Rds(on)).

Расчёт тепловыделения:

P = V_drop × I_load

Пример: твердотельное реле на тиристорах коммутирует 25 А. Тепловыделение: 1,2 В × 25 А = 30 Вт. Это сопоставимо с паяльником, и без радиатора корпус перегреется за секунды.

Правила теплоотвода:

1. До 5 А — часто достаточно естественного охлаждения (монтаж на металлическую панель).
2. 5–25 А — обязателен алюминиевый радиатор с расчётной поверхностью. Производители указывают тепловое сопротивление «корпус-среда» (Rθ_j-a, °C/Вт).
3. 25 А и выше — радиатор + принудительное охлаждение (вентилятор).
4. Критический параметр — температура p-n-перехода (Tj). Абсолютный максимум обычно 125–150 °C. Рекомендуемая рабочая температура — не выше 80 °C на основании радиатора.
5. Термопаста или термопрокладка между основанием твердотельного реле и радиатором — обязательна. Без неё тепловое сопротивление контакта может составлять несколько °C/Вт, что сведёт на нет весь радиатор.

Формула для расчёта:

Tj = Ta + P × (Rθ_j-c + Rθ_c-h + Rθ_h-a)

где:

• Ta — температура окружающей среды,
• P — рассеиваемая мощность,
• Rθ_j-c — тепловое сопротивление «переход-корпус» (из datasheet),
• Rθ_c-h — тепловое сопротивление «корпус-радиатор» (зависит от термоинтерфейса),
• Rθ_h-a — тепловое сопротивление «радиатор-среда» (из datasheet радиатора).

Совет из практики: при температуре окружающей среды выше 40 °C (шкафы управления на солнечной стороне, горячие цеха) необходимо делать дерейтинг — снижать допустимый ток твердотельного реле. Производители обычно приводят график зависимости номинального тока от температуры. При 60 °C реальный допустимый ток может составлять лишь 50–60% от номинала.

Советы по монтажу и эксплуатации ТТР

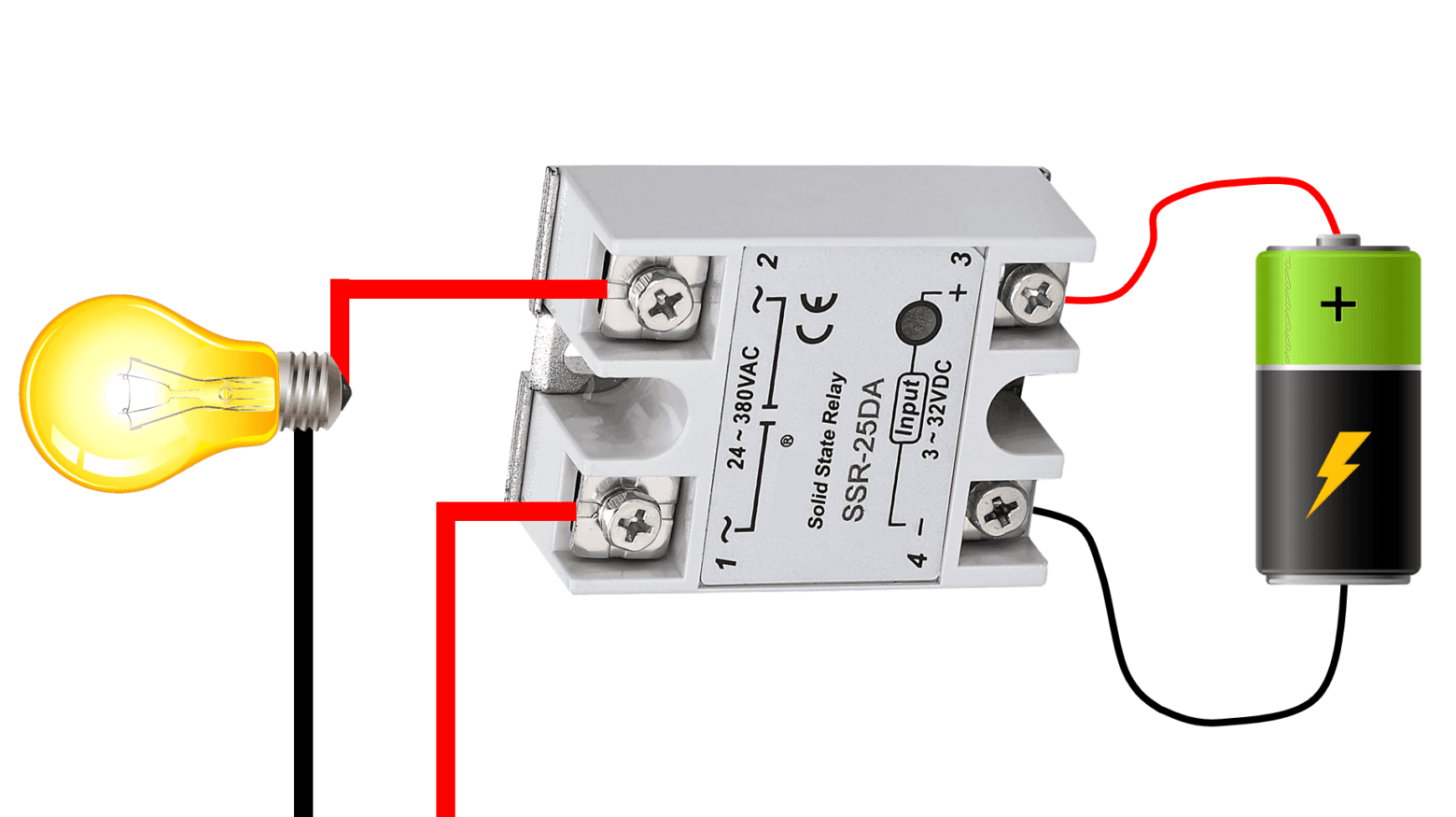

Правильное подключение: не перепутайте вход и выход

Казалось бы, элементарно — но одна из самых частых причин выхода твердотельного реле из строя при первом включении.

Вход (управление):

• Обозначается: «+», «−» (для DC-управления), «IN», «CONTROL».
• Полярность для DC-входа — критична! Обратное включение может повредить светодиод оптрона.
• Обязательно проверьте допустимый диапазон входного напряжения. Подача 24 В на вход «3–15 В» сожжёт входную цепь.
• Если ПЛК имеет выход типа «сухой контакт» (релейный), потребуется подать внешнее питание на вход твердотельного реле через этот контакт.

Выход (силовая цепь):

• Обозначается: «LOAD», «OUT», «~», «COM».
• Для AC-реле полярность не важна (но маркировка L и N помогает в организации схемы).
• Для DC-реле — строго соблюдайте полярность!
• Силовые провода должны быть рассчитаны на максимальный ток с запасом и надёжно затянуты винтовым соединением. Слабый контакт — перегрев, обугливание, пожар.

Типовые ошибки при подключении:

1. Подключение нагрузки параллельно выходу твердотельного реле вместо последовательного включения.
2. Использование слишком тонких проводов на силовой стороне.
3. Отсутствие предохранителя на силовой линии (см. ниже).
4. Забывают про защитные элементы (варистор, RC-снаббер).
5. Монтаж твердотельного реле на специальную монтажную колодку без учёта теплоотвода.

Защита и «подводные камни»: токи утечки и скачки напряжения

Твердотельное реле — не идеальный ключ. У него есть особенности, которые необходимо учитывать:

1. Токи утечки в выключенном состоянии

Полупроводниковый ключ в закрытом состоянии пропускает небольшой ток:

• Типично: 1–10 мА (для тиристорных AC-реле).
• Для маломощных нагрузок (например, LED-лампа на 5 Вт при 220 В потребляет ~23 мА) ток утечки может быть достаточным для слабого свечения лампы или некорректной работы электроники нагрузки.

Решение: параллельно нагрузке подключить резистор-шунт (например, 100 кОм / 2 Вт), который «забирает» ток утечки на себя.

2. Неполная изоляция в выключенном состоянии

Из-за тока утечки и ёмкостной связи на нагрузке в выключенном состоянии может присутствовать напряжение. Это критично при обслуживании: даже при «выключенном» твердотельном реле на клеммах нагрузки может быть опасное напряжение. Обязательно наличие механического выключателя (разъединителя) для полного обесточивания.

3. Защита от перенапряжений (dv/dt и выбросы)

• Индуктивная нагрузка (реле, контакторы, двигатели, соленоиды) при отключении генерирует выброс напряжения (ЭДС самоиндукции), который может мгновенно пробить полупроводниковый ключ.
• Для AC-реле: обязательна RC-снабберная цепь (резистор 100–470 Ом + конденсатор 0,01–0,1 мкФ, 630 В) параллельно выходу. Многие твердотельные реле имеют встроенный снаббер.
• Дополнительно: варистор (MOV) параллельно выходу (на 275 В AC для сети 220 В) для поглощения высокоэнергетических импульсов, защищая полупроводниковый ключ от пробоя.
• Для DC-реле с индуктивной нагрузкой: обратный диод (flyback diode) параллельно нагрузке (катод к «+»).

4. Защита от короткого замыкания

ТТР не имеет встроенной защиты от КЗ (в отличие от автоматического выключателя). При коротком замыкании ток через полупроводник нарастает лавинообразно, и ключ выходит из строя за микросекунды.

• Обязательно устанавливайте быстродействующие предохранители (gR, aR класса) в цепи нагрузки. Номинал предохранителя — по рекомендации производителя твердотельного реле (обычно указывается I²t предохранителя, которое должно быть меньше I²t реле).
• Обычные автоматы (тип B, C) для защиты твердотельных реле от КЗ не подходят — они срабатывают слишком медленно.

5. Электромагнитная совместимость (EMC)

Твердотельные реле с фазовым управлением (Random Turn-On, пропорциональные) генерируют значительные гармонические искажения и высокочастотные помехи. В таких системах:

• Устанавливайте сетевые фильтры EMI на входе питания.
• Используйте экранированные кабели для управляющих сигналов.
• Соблюдайте правила разводки: силовые и сигнальные кабели прокладывать раздельно.

Заключение: стоит ли менять электромагнитное реле на твердотельное?

Однозначного ответа «да» или «нет» не существует — выбор зависит от конкретной задачи.

Выбирайте твердотельное реле, если:

• Нужны частые коммутации (более нескольких раз в минуту).
• Требуется бесшумная работа.
• Необходимо плавное регулирование мощности (ПИД-управление).
• Рабочая среда — взрывоопасная, влажная, запылённая или с высокой вибрацией.
• Важна гальваническая развязка с высоким напряжением изоляции.
• Нужен минимальный управляющий ток.

Оставайтесь с ЭМР (или используйте контактор), если:

• Коммутации редкие (несколько раз в день).
• Критично низкое падение напряжения в замкнутом состоянии (высокий ток, низкое напряжение питания).
• Нагрузка имеет высокие пусковые токи и нет возможности обеспечить достаточный запас по току.
• Бюджет ограничен и нецелесообразны затраты на радиаторы и защиту.
• Необходима коммутация в «аварийном» режиме (КЗ) с сохранением работоспособности — механический контакт здесь надёжнее.

Гибридный подход. Во многих промышленных системах применяют комбинацию: твердотельные реле для оперативного управления (частые коммутации, ПИД), а механический контактор последовательно — для обеспечения полного гальванического разрыва и защиты от КЗ. Это оптимальная конфигурация для ответственных нагрузок (промышленные печи, экструдеры).

В современной промышленности твердотельные реле всё чаще вытесняют электромеханические реле в задачах частой коммутации, но бытовой сегмент по-прежнему во многом остаётся за классическими решениями. Твердотельное реле — не замена, а эволюция коммутационной техники. При грамотном выборе, правильном монтаже и обеспечении защиты оно прослужит годы без обслуживания, обеспечивая точность и надёжность, недоступные механическим аналогам.
