Урок 7. Диагностика ошибок на шине modbus

Часть 1. Как система показывает ошибку и главное правило переключателя

Что мы видим на экране в нормальной ситуации

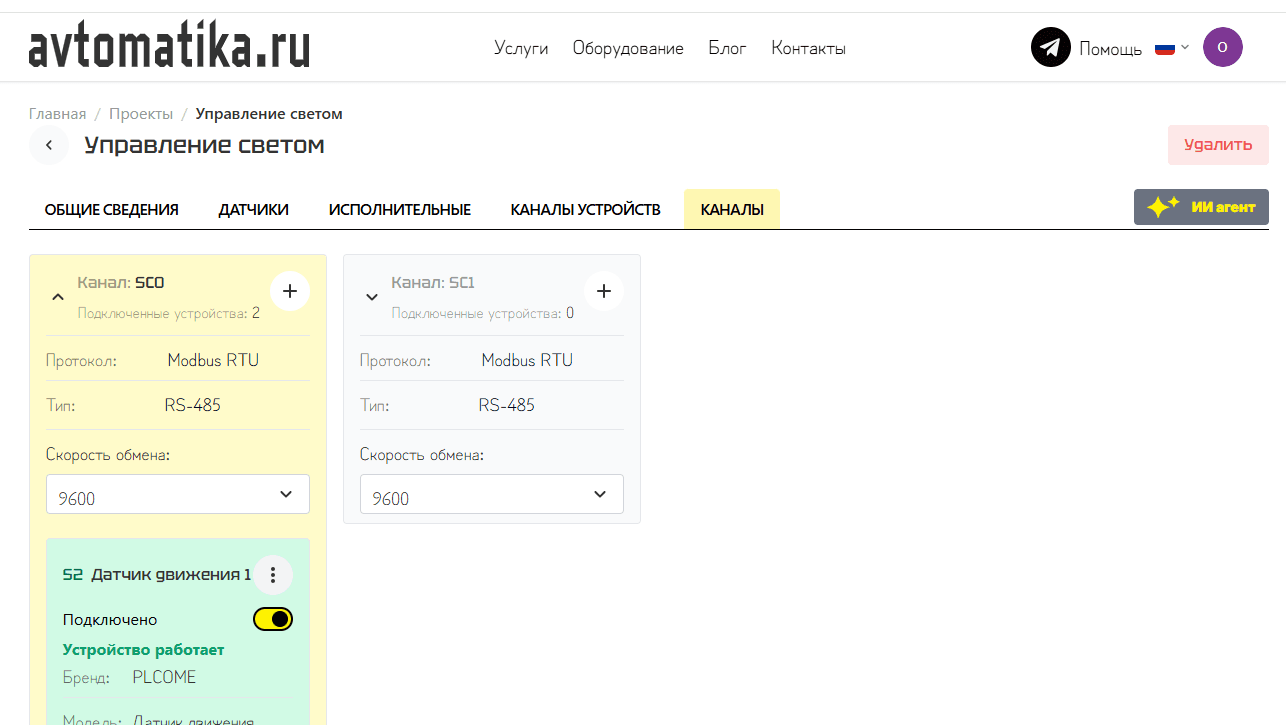

Когда все устройства работают как надо и подключены правильно, общая линия связи на экране отображается жёлтым цветом.

Как система сигнализирует о проблеме

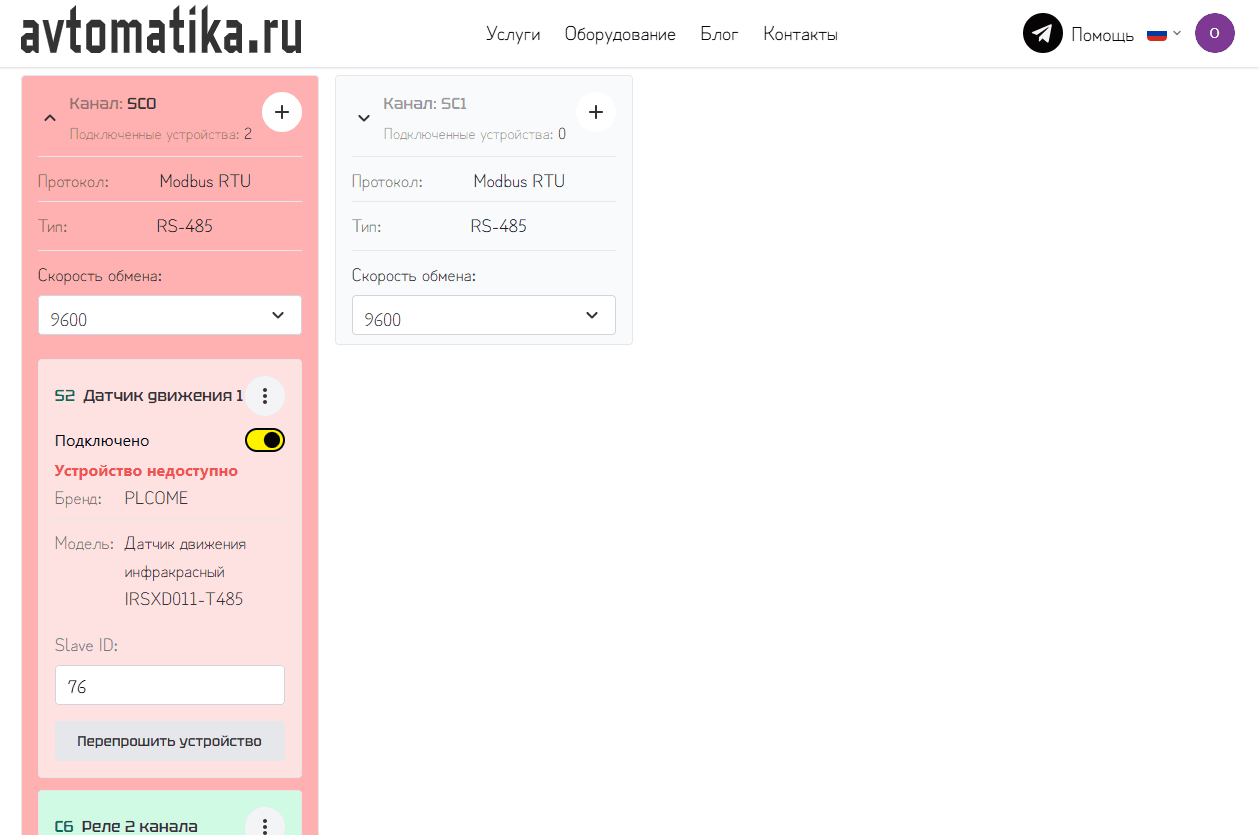

Все устройства соединены в одну общую шину. Если где-то в на этой шине случается проблема (например, оборвался провод у датчика или отключилось его питание), вся цепочка на экране становится красной.

Что делать, если увидели красный цвет

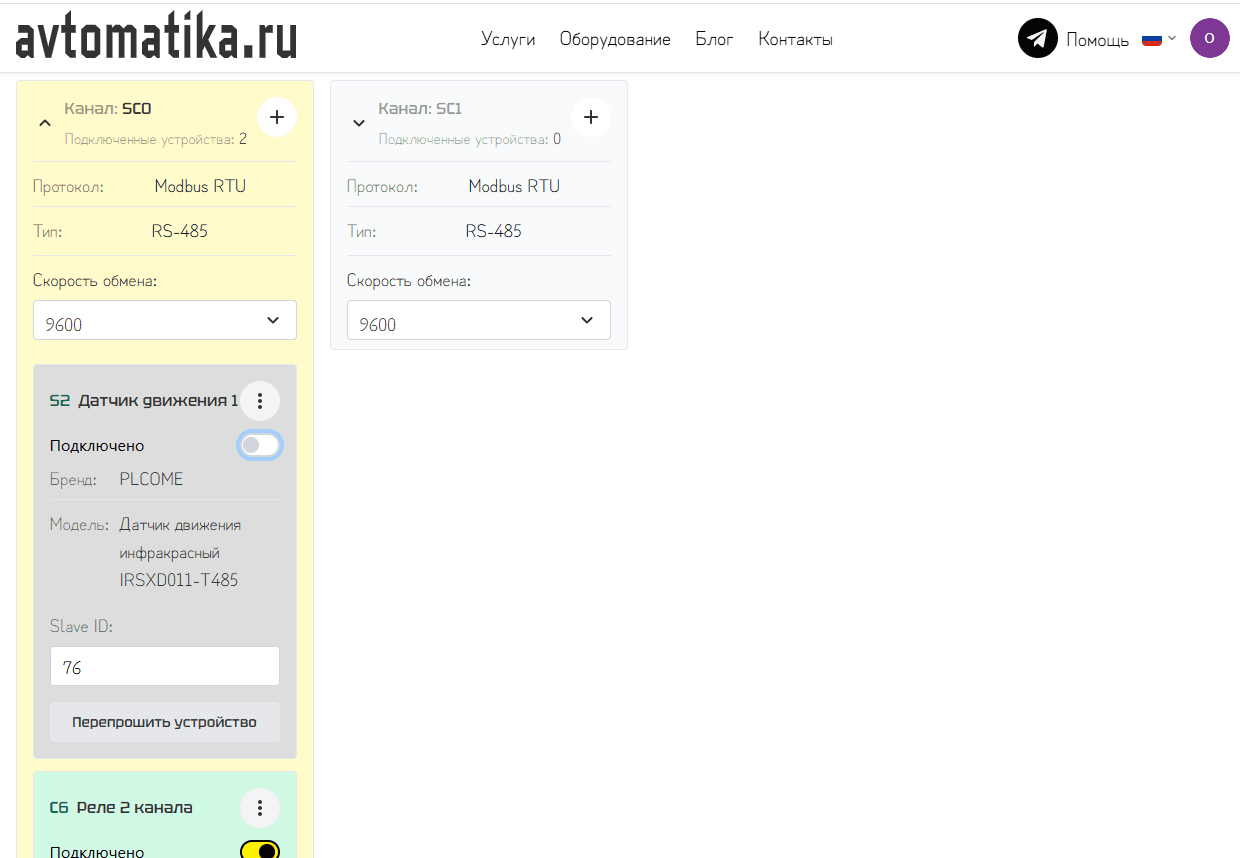

Не нужно проверять все устройства подряд. Достаточно найти то устройство, из-за которого сбой, и временно отключить его от опроса переключателем «Подключено». Такое устройство помечается надписью «Устройство недоступно». После этого цепочка на экране снова станет обычного жёлтого цвета, а отключенное устройство станет серым.

После устранения неполадки (починили провод, заменили датчик), включайте это устройство обратно в работу переключателем «Подключено». После включения цепочка снова становится полностью рабочей.

Часть 2. Как обнаружить посторонние помехи на общем проводе

Когда проблема не в устройствах, а в «шумах»

Иногда на шину modbus могут влиять посторонние сигналы. Например, если к этой же шине подключили компьютер, на котором запущена программа для тестирования (Modbus Poll), она может мешать нормальной работе.

Как это выглядит на экране

В этом случае устройства попеременно то становятся недоступными, то снова включаются в работу. Это похоже на то, как будто кто-то постоянно включает и выключает их, хотя вы ничего не трогаете.

Что делать в такой ситуации — простой пошаговый план

Выключите все устройства полностью: физически отсоедините их от шины modbus и в выключите переключатель «Подключено».
Включайте их по одному давая каждому поработать примерно минуту.
Наблюдайте: если при подключении любого устройства начинает «прыгать» связь (то есть он то виден, то нет), значит, проблема не в самих устройствах, а в помехах на проводе. Если такое поведение наблюдается только у одного устройства, значит всё-таки дело именно в нём, его нужно заменить или отправить в ремонт
