Блок управления котлом: архитектура и принципы работы

Современная котельная установка — это не просто «железный ящик, в котором горит огонь». Это сложный термодинамический агрегат, где каждая калория тепла и каждый кубометр газа находятся под строгим математическим контролем. Сердцем этой системы является Блок управления (БУ) котлом. В этой статье мы разберем архитектуру, физику процессов и программное обеспечение, стоящие за автоматизацией паровых и водогрейных котлов, глазами практикующего инженера АСУ ТП.

Мы стремимся делать наши статьи максимально полезными. Если Вам не хватило какой-то информации, оставьте комментарий, мы дополним материал!

Назначение и место БУ в иерархии АСУ ТП

От кнопки «Пуск» до SCADA: уровни управления

В классической пирамиде автоматизации (архитектурная модель Purdue / PERA) БУ котла преимущественно занимает Level 1 (Базовое управление). Если на Level 0 (Физический процесс) мы имеем дело с полевыми датчиками и исполнительными механизмами, то Level 1 — это зона ответственности контроллера БУ. Он собирает данные, обрабатывает их по заданным алгоритмам и выдает управляющие воздействия. Выше, на Level 2, находится SCADA-система, которая обеспечивает визуализацию, архивирование и диспетчеризацию. При этом современный БУ часто включает в себя локальную панель оператора (HMI), фактически затрагивая и уровень операторного контроля, но непосредственное быстродействующее управление контурами всегда остается за ПЛК.

Классификация БУ: встроенные (Shield) vs. выносные (Шкафы)

Выбор архитектуры зависит от мощности, назначения котла и требований заказчика:

• Встроенные решения (Board-level / специализированные платы): Как правило, применяются в малых и средних коммерческих или бытовых котлах. Часто базируются на микроконтроллерах, встроенных прямо в автоматику горелки. Они компактны и экономичны, но имеют ограниченный ресурс, слабые возможности по масштабированию и кастомизации логики.
• Выносные шкафы управления (Щиты АСУ ТП): Стандарт для промышленных водогрейных и паровых котлов. Базируются на программируемых логических контроллерах (ПЛК) в стандартных стойках или навесных шкафах со степенью защиты IP54/IP65. Они модульны, поддерживают резервирование, позволяют гибко настраивать алгоритмы и легко интегрируются в общую АСУ ТП предприятия.

Безопасность прежде всего: функции защит и блокировок

Котел — объект повышенной опасности. Архитектура БУ строится вокруг принципа Fail-Safe (безопасный отказ). Помимо программных блокировок в ПЛК, критические защиты (погасание факела, падение давления газа, останов дымососа) выделяются в отдельную подсистему безопасности (BMS). В зависимости от класса опасности объекта, эти функции реализуются через специализированные релейные модули безопасности или безопасные ПЛК (F-PLC), что позволяет достичь требуемого уровня целостности (SIL) или категории безопасности (PL) для конкретных защитных функций. Если основной контроллер зависнет, аппаратная цепь безопасности все равно отсечет клапан газа. В случае серьезных аварий система может автоматически отправить сообщение через GSM-канал или сеть организации, чтобы оповестить ответственного специалиста.

Физический смысл: что именно мы регулируем?

Тепловой баланс: управление подачей топлива и воздуха

Главная задача — обеспечить эффективное горение с поддержанием оптимального коэффициента избытка воздуха (обычно α = 1,05–1,15). Доводить смесь до чистой стехиометрии (α = 1) на практике опасно: это ведет к росту выбросов CO, сажеобразованию и риску нестабильного горения. БУ поддерживает перекрестные связи (Cross-limiting control): при увеличении нагрузки сначала подается воздух, а затем топливо; при снижении — сначала убавляется топливо, затем воздух. Конкретная последовательность и допустимые люфты задаются логикой BMS и настройками горелочного автомата. Это предотвращает неполное сгорание и перерасход топлива из-за уноса тепла с избыточным воздухом.

Гидравлический режим: давление и температура сетевой воды

Для водогрейных котлов в закрытых системах критически важно поддерживать такое давление в контуре, которое исключит закипание теплоносителя (особенно в высших точках системы) и кавитацию насосов. БУ управляет подпиточными насосами (поддержание статического и динамического давления) и регулирует температуру подачи, модулируя горелку или управляя подмесом, чтобы обеспечить заданный температурный график (например, 95/70 °C). Это напрямую влияет на комфорт в системах отопления и ГВС, особенно при использовании погодного регулирования.

Разрежение в топке и тяга: работа дымососа и вентилятора

В топке должно поддерживаться стабильное разрежение. Его целевое значение сильно зависит от типа котла: для стандартных газомазутных агрегатов это может быть от -20 до -50 Па, а для котлов с кипящим слоем (CFB) или пылеугольных установок разрежение достигает нескольких килопаскалей. Если оно недостаточное — продукты горения выбиваются в помещение. Если избыточное — происходит подсос холодного воздуха, падает КПД и растет нагрузка на дымосос. БУ балансирует производительность дутьевого вентилятора и дымососа, опираясь на сигнал датчика разрежения.

Структурная схема БУ: «Мозги», «Мышцы» и «Нервы»

Контроллер (ПЛК): сердце вычислительной логики

Центральный процессор (CPU) ПЛК выполняет циклический опрос входов, расчет логики и обновление выходов. Для котлов выбираются контроллеры с высокой надежностью и широким температурным диапазоном. Важно разделять задачи: для медленных тепловых контуров (температура воды) достаточно такта сканирования в сотни миллисекунд или секунды, тогда как для быстрых контуров (регулирование давления газа, защита пламени) цикл должен составлять единицы миллисекунд.

Модули ввода/вывода: дискретные и аналоговые сигналы (4–20 мА)

• Дискретные входы/выходы (DI/DO): Считывают состояния конечных выключателей, реле давления, кнопок. Управляют катушками контакторов и электромагнитных клапанов.
• Аналоговые входы/выходы (AI/AO): Золотой стандарт промышленности — токовая петля 4–20 мА. Почему не напряжение? Потому что при обрыве цепи ток падает до 0 мА. Это позволяет ПЛК однозначно и надежно диагностировать аварию датчика (отличая обрыв от «живого нуля» в 4 мА).

Исполнительные механизмы: частотные преобразователи и сервоприводы

«Мышцами» системы выступают:

• Частотные преобразователи (ЧП): Плавно меняют обороты двигателей дымососов, сетевых и подпиточных насосов. Это существенно снижает энергопотребление по сравнению с дросселированием и обеспечивает плавное регулирование.
• Электроприводы: Поворачивают регулирующие клапаны воды, газа и шиберы воздушных трактов. Управляются аналоговым сигналом 4-20 мА или по цифровым протоколам.

Типовые алгоритмы регулирования (Законы управления)

ПИД-регулирование: настройка коэффициентов для инерционного объекта

Тепловые процессы крайне инерционны. Классический ПИД-регулятор (Пропорционально-Интегрально-Дифференциальный) — основа управления температурой и давлением.

• P (Пропорциональность) реагирует на текущую ошибку.
• I (Интегрирование) устраняет статическую ошибку (устойчивое отклонение).
• D (Дифференцирование) предугадывает изменение процесса, компенсируя инерцию. Главная сложность для инженера — грамотная настройка (тюнинг) коэффициентов, чтобы избежать «раскачки» системы (автоколебаний) из-за тепловой инерции металла и воды.

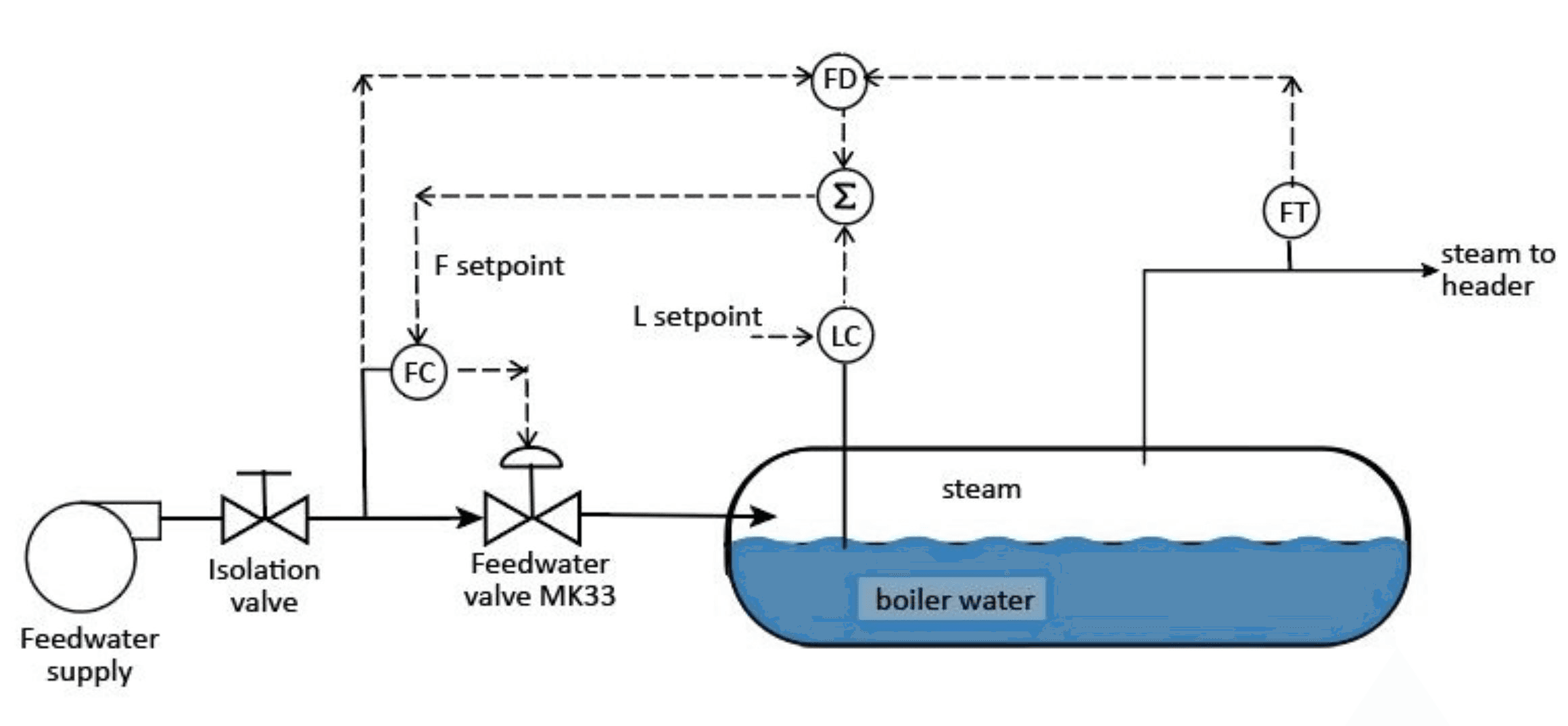

Каскадное управление: как стабилизировать температуру пара

В паровых котлах для поддержания температуры перегретого пара часто используется каскадная схема.

• Внешний контур (медленный): Регулятор температуры пара на выходе выдает уставку для...
• Внутренний контур (быстрый): Регулятор расхода пароохладительной воды (на впрыск). Это позволяет парировать возмущения по расходу воды еще до того, как они скажутся на конечной температуре пара.

Логика пуска и останова: временные диаграммы и блокировки

Пуск котла — это строгий последовательный алгоритм (State Machine), реализуемый в BMS:

1. Продувка топки (purge) для удаления скопившихся газов.
2. Розжиг запальника.
3. Контроль наличия факела (через УФ/ИЧ датчик).
4. Плавный выход на рабочую нагрузку. Любое отклонение на любом шаге (или срабатывание любой критической защиты из широкого списка BMS) прерывает последовательность и инициирует аварийный останов. В современных системах такие события могут сопровождаться голосовым оповещением или push-уведомлением в мобильное приложение владельца.

Взгляд изнутри: работа с проектом в среде разработки

Языки программирования: FBD vs. LAD (что чаще встречается в котельных)

Согласно стандарту МЭК 61131-3, в котельных используют комбинацию языков:

• FBD (Функциональные блоки): Идеален для непрерывного регулирования. ПИД-регуляторы, математические функции рисуются как блоки, соединенные линиями связей. Наглядно для инженеров КИПиА.
• LAD (Релейно-контактные схемы) и SFC (Граф переходов): Используются для дискретной логики. SFC незаменим для описания пошаговых процессов (пуск, останов), а LAD — для простых блокировок.

Работа с настройками (Setpoints) и гистерезисом

Чтобы регулирующий клапан не «дергался» при малейшем колебании сигнала датчика, в БУ вводят зону нечувствительности (гистерезис / deadband). Клапан начинает двигаться только если отклонение от уставки превышает заданный порог (например, 0.5 бар). Это продлевает жизнь механике и снижает износ.

Аварийные архивы: как инженер читает журнал событий

При расследовании инцидента инженер АСУ ТП открывает тренды в SCADA или HMI. Ключевая задача — синхронизировать временные метки (timestamp). Нужно точно понять: что произошло раньше — упало давление газа или остановился вентилятор? Точность архивирования (обычно 10-100 мс для аварийных событий) позволяет восстановить картину аварии до секунды. Вся необходимая информация сохраняется для последующего анализа и формирования отчетов по технической эксплуатации оборудования.

Интерфейсы и протоколы: как БУ общается с миром

Полевые шины: Modbus RTU/TCP, Profibus, CAN

• Modbus RTU (RS-485): Классика для опроса частотных преобразователей, газовых анализаторов и счетчиков. Дешево, надежно, но относительно медленно.
• Modbus TCP / Ethernet: Современный стандарт для связи с верхним уровнем и распределенными модулями ввода-вывода.
• Profibus-DP / Profinet: Часто встречается на крупных промышленных объектах, где требуется жесткое детерминированное время отклика.

Связь с верхним уровнем (OPC-сервер)

Для передачи данных в SCADA, MES или ERP-системы БУ интегрируется через шлюзы или встроенные интерфейсы. Одним из современных стандартов для этого является OPC UA (Unified Architecture). Он обеспечивает не только обмен данными, но и их семантику, а также встроенную криптографическую защиту, что критично для кибербезопасности, хотя на многих действующих объектах по-прежнему успешно используются и более простые протоколы (например, Modbus TCP). Через веб-интерфейс или специальное приложение можно получить удобное дистанционное управление и мониторинг параметров котельной из любой точки мира.

Резервирование: «Горячий» и «холодный» резерв контроллеров

На объектах первой категории (ТЭЦ, крупные котельные) используется 100% «горячее» резервирование (Hot Standby). Два ПЛК работают параллельно, обмениваясь синхронизированными данными. При сбое основного, резервный берет управление на себя с минимальным, обычно незаметным для технологического процесса временем переключения (bumpless transfer), и процесс не прерывается.

Практические аспекты наладки (Пусконаладка)

Проверка дискретных цепей: «прозвонка» датчиков-конечников

Перед подачей «мозгов» на «мышцы» инженер берет мультиметр и проверяет каждую цепь. Концевик на клапане газа должен четко замыкать/размыкать цепь. Проверяется не только логика, но и качество контактов, отсутствие наводок и правильность подключения (NPN vs PNP, «сухой» контакт vs потенциал). На этом этапе особое внимание следует уделить соединениям всех элементов системы, включая проводные и беспроводные датчики протечки или замерзания.

Калибровка аналоговых сигналов: имитация токовой петли

С помощью калибратора (источника тока) на аналоговый вход ПЛК подаются сигналы 4 мА, 12 мА и 20 мА. В среде разработки проверяется, как ПЛК масштабирует эти значения в инженерные единицы. В качестве примера: для датчика давления 0–10 бар настройка может выглядеть как 4 мА = 0 бар, 12 мА = 5 бар, 20 мА = 10 бар. Если на экране 4.01 мА показывает не «0», ищется причина (паразитное сопротивление, наводки, ошибка в программе масштабирования). Характеристики каждого устройства должны соответствовать документации производителя, а его показаниям — доверять только после калибровки.

Пошаговый ввод в эксплуатацию: от ручного режима к автоматическому

Никогда не включают автоматику сразу. Пусконаладка идет по каскаду:

1. Проверка вращения двигателей в ручную (с пульта).
2. Вывод контуров в режим «Ручное управление» (Manual) и проверка отклика механизмов на изменение сигнала с HMI.
3. Перевод в «Автомат» (Auto) по одному контуру, начиная с самых быстрых и простых, и заканчивая сложными инерционными.
   Правильно выполненный монтаж и наладка дают возможность владельцу системы отопления, ГВС и водоснабжения чувствовать себя в безопасности даже в суровых зимних условиях.

Типичные ошибки начинающего инженера и как их избежать

Игнорирование времени дискретизации (такта сканирования)

Ошибка: Настройка ПИД-регулятора в фоновой задаче, которая выполняется раз в секунду, хотя физический процесс (например, быстро меняющееся давление газа перед горелкой) требует реакции за 50 мс.
Решение: Быстрые контуры должны выполняться в прерываниях или в циклических задачах с высоким приоритетом и малым тактом, а фоновые задачи (связь, архивирование) не должны тормозить основной цикл.

Неправильное выставление диапазонов датчиков (Scale)

Ошибка: В программе датчик температуры настроен на диапазон 0-100 °C, а физически установлен датчик на 0-150 °C. При 120 °C ПЛК «увидит» зашкаливание и уйдет в аварию.
Решение: Всегда сверять паспортные данные (Range) датчика с параметрами масштабирования (Scaling) в ПЛК и SCADA. Использовать стандартизированные блоки масштабирования. Инструкция по эксплуатации любого прибора содержит необходимую информацию по его корректной настройке.

«Залипание» алгоритма при пропадании обратной связи

Ошибка: Интегральная составляющая (I) ПИД-регулятора накапливает ошибку, когда клапан уперся в механический предел (полностью открыт), а датчик все еще не показывает нужное значение. Когда уставка наконец достигается, интегратор «перекручен», и клапан резко захлопывается, вызывая глубокий провал процесса.
Решение: Обязательно использовать функцию Anti-windup (ограничение интегральной составляющей) и отслеживать статус «насыщения» (Saturation) исполнительного механизма, чтобы отключать интегрирование при достижении физических пределов.

Автоматизация котла — это симбиоз термодинамики, электротехники и программирования. Понимание архитектуры БУ позволяет инженеру не просто «чинить провода», а управлять физикой процесса, обеспечивая безопасность, экономию и стабильность тепло- и энергоснабжения. Современные системы дают возможность не только контролировать параметры нагрева, но и получать своевременные оповещения о любых нештатных ситуациях, будь то утечки, отключения питания или сбои в работе отопительного оборудования. Это особенно актуально для объектов, где невозможно постоянно присутствие персонала — например, в загородных домах или на удаленных производственных площадках. Умный подход к выбору и настройке устройств, учитывающий условия эксплуатации и характеристики различных типов котлов, становится залогом долгой и надежной службы всей системы.
