Что значит сухой контакт: определение, конструктивные особенности, типы

В технической документации, схемах подключения и спецификациях оборудования вы наверняка встречали термин «сухой контакт». Что он означает на практике? Почему его так называют и чем он отличается от обычного выключателя? В этой статье мы подробно разберём физическую сущность понятия, конструктивные особенности и сферы применения сухих контактов в современных системах автоматизации.

Определение и физическая сущность

Этимология термина

Термин «сухой контакт» (англ. dry contact) пришёл в русскоязычную техническую литературу из международной практики. Слово «сухой» здесь используется не в буквальном смысле, а как метафора: на контактах отсутствует электрический потенциал. То есть сам по себе контакт не является источником напряжения — он лишь механически замыкает или размыкает внешнюю цепь, питание которой поступает от стороннего устройства.

Проще говоря, сухой контакт — это «пустой» переключатель, который становится рабочим только тогда, когда к нему подключают внешнюю цепь с источником питания.

Ключевые характеристики

Отсутствие собственного потенциала

Главная особенность сухого контакта — на его выводах нет напряжения в состоянии покоя. Это обеспечивает гальваническую развязку между управляющим и исполнительным устройствами, что критически важно для безопасности и совместимости оборудования разных производителей.

Пассивный характер коммутации

Как работает сухой контакт? Он не генерирует сигнал, а лишь изменяет состояние цепи: замыкает её или размыкает. Такой пассивный принцип работы делает его универсальным интерфейсом для передачи дискретных сигналов: «включено/выключено», «открыто/закрыто», «авария/норма».

Конструктивные особенности и типы

Основные типы исполнения

Электромеханическое реле

Классическое решение, в котором электромагнитная катушка при подаче управляющего сигнала притягивает якорь, механически замыкая или размыкая контактную группу. Надёжно, дёшево, но имеет ограниченный ресурс переключений из-за механического износа.

Оптореле (твердотельное реле)

Современная альтернатива электромеханике. Переключение осуществляется за счёт оптической связи между светодиодом и фотоприёмником. Нет движущихся частей — выше надёжность, быстрее срабатывание, отсутствует дребезг контактов. Идеально для систем с частыми переключениями.

Механические переключатели

К этой категории относятся концевые выключатели, кнопки, герконы и другие устройства, где коммутация происходит за счёт физического воздействия (нажатие, перемещение, магнитное поле). Просты, наглядны, не требуют питания для самого контакта.

Конфигурации контактных групп

Нормально разомкнутый (NO, Normally Open)

В исходном состоянии цепь разомкнута. Сигнал появляется только при срабатывании устройства. Самый распространённый вариант, используется в большинстве задач сигнализации и управления.

Нормально замкнутый (NC, Normally Closed)

В исходном состоянии цепь замкнута. Сигнал пропадает при срабатывании. Часто применяется в охранных и пожарных системах, где разрыв цепи интерпретируется как тревога — это позволяет контролировать целостность линии.

Переключающий (SPDT, Single Pole Double Throw)

Универсальная конфигурация с одним общим контактом и двумя рабочими положениями. Позволяет реализовать логику «или-или» в одной точке коммутации.

Сравнение с открытым коллектором

Иногда сухой контакт путают с выходом «открытый коллектор». Разница принципиальна: открытый коллектор — это полупроводниковый выход транзистора, который требует подтяжки к питанию и имеет полярность. Сухой контакт — полностью пассивный, биполярный и гальванически развязанный элемент. Выбор зависит от задачи: если нужна максимальная совместимость и защита от помех — сухой контакт предпочтительнее.

Технические аспекты: напряжение «смачивания» и минимальный ток

Проблема окисления контактов

При коммутации малых токов (менее 10–50 мА) на поверхности контактов может образовываться оксидная плёнка, которая ухудшает проводимость. В результате сигнал может не пройти, хотя механически контакт замкнут.

Принцип работы напряжения смачивания

Для борьбы с окислением применяется так называемое «смачивающее напряжение» (wetting voltage) — минимальный уровень напряжения и тока, достаточный для пробоя оксидного слоя при замыкании. Обычно это 5–24 В при токе 10–100 мА. Производители указывают эти параметры в спецификациях — их важно соблюдать при проектировании.

Требования к параметрам коммутации

Помимо минимальных значений, у сухого контакта есть и максимальные ограничения: предельный коммутируемый ток, напряжение, мощность. Превышение этих значений приводит к перегреву, эрозии контактов и выходу устройства из строя. Всегда сверяйтесь с документацией производителя.

Применение в системах автоматизации

А. Системы бесперебойного питания (ИБП)

Типы сигналов бесперебойного питания

Большинство систем бесперебойного питания оснащены сухими контактами для передачи статусов: «работает от сети», «работает от батареи», «авария», «требуется обслуживание». Эти сигналы легко интегрируются в системы диспетчеризации без риска повреждения оборудования из-за разницы потенциалов.

Интеграция с BMS и ПЛК

Сухие контакты — стандартный интерфейс для подключения бесперебойного питания к системам управления зданием (BMS) и программируемым логическим контроллерам (ПЛК). Простота подключения и надёжность делают этот вариант предпочтительным для критически важных объектов.

Б. Промышленные контроллеры

Подключение счетчиков воды и газа

Импульсные выходы счётчиков часто выполнены в виде сухого контакта. Каждый импульс соответствует определённому объёму расхода. Контроллер (например, Wiren Board) подсчитывает импульсы и рассчитывает потребление — просто, точно, без лишних преобразований.

Кнопки и концевые выключатели

Аварийные кнопки, датчики положения, концевые выключатели — все эти устройства передают сигнал через сухой контакт. Это гарантирует, что даже при выходе из строя контроллера исполнительный механизм остановится при достижении концевого выключателя.

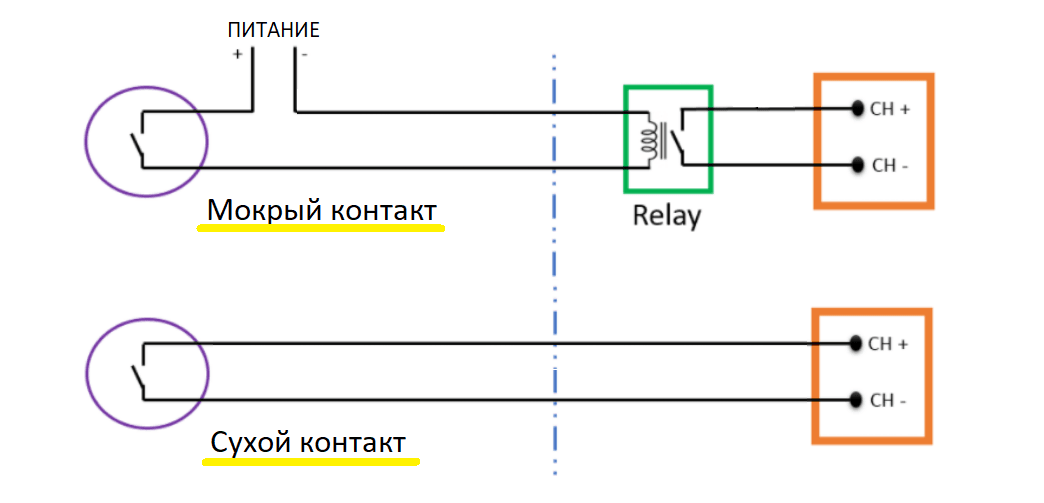

Различие входов: Dry contact vs Wet contact

Важно не путать сухой и «мокрый» контакт. Мокрый (wet) контакт уже имеет потенциал на выводах (например, 24 В). При подключении такого сигнала к входу, рассчитанному на сухой контакт, можно повредить оборудование. Всегда проверяйте тип сигнала в документации.

В. Системы пожарной и охранной сигнализации

Принцип нормально замкнутого контакта

В охранных системах чаще всего используется конфигурация NC. Линия находится под контролем: если контакт разомкнулся (дверь открыли, датчик сработал) или оборвался кабель — система фиксирует тревогу. Это обеспечивает контроль целостности шлейфа.

Контроль целостности линии (supervision)

Дополнительный резистор в цепи позволяет контроллеру отличать штатное размыкание от обрыва провода. Такая функция, называемая supervision, повышает надёжность системы и снижает риск ложных срабатываний.

Преимущества и ограничения

Преимущества

Гальваническая развязка

Поскольку сухой контакт не имеет собственного потенциала, он обеспечивает полную электрическую изоляцию между цепями. Это защищает дорогостоящее оборудование от скачков напряжения и помех.

Универсальность по току и полярности

Сухой контакт работает с любым типом тока (постоянный/переменный) и любой полярностью. Это упрощает интеграцию оборудования разных производителей и стандартов.

Помехоустойчивость

Механическое замыкание менее чувствительно к электромагнитным помехам, чем аналоговые или цифровые сигналы. В промышленных условиях это серьёзное преимущество.

Ограничения и недостатки

Износ механических компонентов

Электромеханические реле и переключатели имеют ограниченный ресурс — обычно от 10⁵ до 10⁷ переключений. При интенсивной эксплуатации требуется плановая замена.

Дребезг контактов

При замыкании механические контакты могут несколько раз кратковременно разомкнуться и замкнуться («дребезг»). Для цифровых систем это может привести к ложным срабатываниям. Решение — аппаратная или программная фильтрация сигнала.

Ограниченная скорость переключения

Механические контакты не могут переключаться быстрее нескольких десятков герц. Для высокоскоростных задач применяют твердотельные реле или полупроводниковые выходы.

Выводы

Роль сухого контакта в современной автоматизации

Несмотря на развитие цифровых интерфейсов (Modbus, Ethernet, IO-Link), сухой контакт остаётся востребованным благодаря своей простоте, надёжности и универсальности. Он идеален для передачи дискретных событий, где не требуется высокая скорость или объём данных.

Перспективы и актуальность на фоне цифровых интерфейсов

Цифровые протоколы дают больше информации: диагностику, настройки, статистику. Но они сложнее, дороже и требовательнее к квалификации персонала. Сухой контакт — это «минимализм» в лучшем смысле: минимум компонентов, максимум надёжности. В критических системах эти два подхода часто сочетают: цифровой интерфейс для настройки и мониторинга, сухой контакт — для аварийных сигналов.

Итог: Сухой контакт — это не устаревшая технология, а проверенный временем инструмент инженера. Понимание его принципов, ограничений и областей применения помогает проектировать надёжные и безопасные системы автоматизации.
