Что такое открытый коллектор (NPN выход): принцип работы и схема

В мире электроники и промышленной автоматизации термин «открытый коллектор» встречается на каждом шагу. Основной принцип его работы часто вызывает затруднения, поэтому следует уделить ему особое внимание. Будь то подключение датчика к PLC-контроллеру или стыковка логических уровней разных микросхем — понимание этого принципа является базовым навыком для инженера.

Несмотря на кажущуюся простоту, неправильное понимание работы открытого коллектора часто приводит к ошибкам в схемах. Возникает закономерный вопрос: почему нельзя просто подать напряжение? В этом материале мы подробно разберем физику процесса.

Что такое открытый коллектор: определение и базовые понятия

Открытый коллектор (Open Collector) — это тип выхода электронного компонента, в котором коллектор выходного транзистора не подключен внутри корпуса ни к источнику питания, ни к земле. В сокращенном виде на схемах такой выход часто обозначают как ОК. Он выведен наружу как отдельный контакт, оставляя пользователю свободу выбора внешней цепочки подключения.

Почему выход называется «открытым» (аналогия с ключом)

Чтобы понять суть, поможет простая аналогия: представьте обычный выключатель. Когда он разомкнут, контакт не соединен ни с фазой, ни с нулем — он «висит в воздухе». Именно так работает выход с открытым коллектором.

Внутри компонента стоит NPN-транзистор, чей коллектор выведен на пин выхода, а эмиттер соединен с землей (GND).

• Когда транзистор закрыт: Выход никуда не подключен. Электрически это разрыв цепи.
• Когда транзистор открыт: Выход соединяется с землей.

Название «открытый» означает «открытый для подключения» коллектор. Внутри чипа нет источника напряжения на этом пине — есть только «ключ» к земле.

Где встречается открытый коллектор (датчики, микросхемы)

Эта технология стала отраслевым стандартом. Вы найдете её в:

• Промышленных датчиках: индуктивные, емкостные и оптические сенсоры.
• Микросхемах TTL (логические элементы, буферы).
• Шинах данных: протокол I2C физически реализован именно на этом принципе..
• Автомобильной электронике (датчики с выходом на массу).

Принцип работы выхода с открытым коллектором

Главная особенность такого выхода в том, что он не может самостоятельно выдать высокий логический уровень. Он умеет только притягивать линию к земле или отпускать её.

Два состояния: «Замкнуто на землю» и «Высокий импеданс»

Работа выхода сводится к двум режимам:

1. Логический «0» (Active Low): Транзистор открывается. Напряжение на выходе близко к 0V.
2. Логическая «1» (High-Z): Транзистор закрывается. Выход переходит в состояние высокого импеданса.

Роль внешнего подтягивающего резистора (Pull-up)

Поскольку в состоянии «логическая 1» выход просто отключен, напряжение на линии становится неопределенным. Чтобы зафиксировать высокий уровень, используется подтягивающий резистор. Вам следует добавить его между линией выхода и положительным полюсом источника питания (VCC).

• Когда транзистор закрыт, резистор «подтягивает» напряжение линии до уровня VCC.
• Когда транзистор открыт, ток течет через резистор на землю.

Как ведет себя выход без резистора

Если забыть подключить подтяжку, линия окажется в «подвешенном» состоянии.

• Последствия: Вход микроконтроллера будет считывать случайные значения.
• Риск: Система может ложно срабатывать. В электронике нельзя допускать ошибок, поэтому подтяжка обязательна.

Типовая схема включения

Правильное подключение нагрузки (например, вход контроллера, вход счетного модуля или реле) — залог надежности схемы. В конфигурации с открытым коллектором нагрузка всегда находится «сверху» NPN-транзистора. В отличие от привычного подключения, здесь транзистор коммутирует землю. Таким образом, ток течет от источника питания, через нагрузку в коллектор и далее на землю.

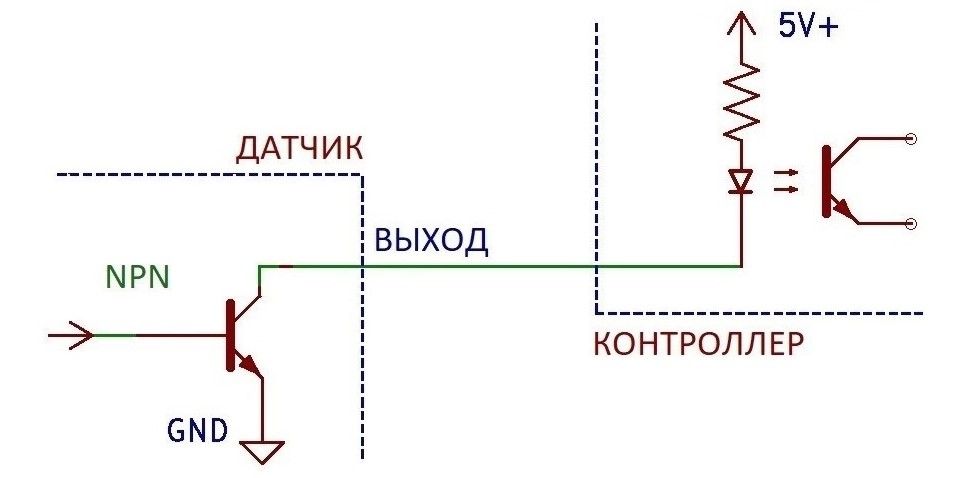

Схема управления входом контроллера

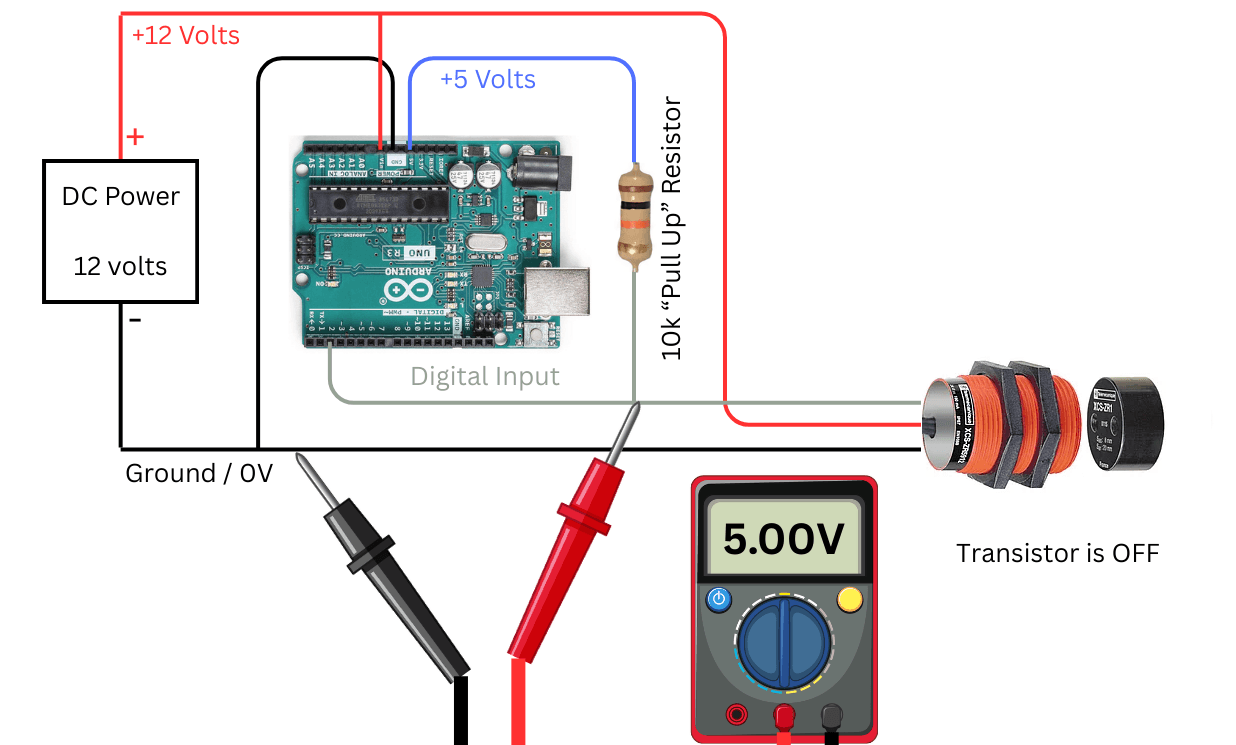

Это классический случай согласования уровней. Допустим, датчик питается от 12V, а контроллер (например, Arduino или Raspberry Pi) работает от 5V.

• Подтягивающий (Pull-up) резистор подключается не к 12V, а к 5V (питанию контроллера).
• Когда датчик активен, его транзистор замыкает линию на землю → контроллер читает «0».
• Когда датчик неактивен (Transistor OFF), резистор подтягивает линию к 5V → контроллер читает «1». Так мы защищаем вход контроллера (Digital Input) от высокого напряжения датчика.

Подключение нескольких датчиков к одному входу (монтажное И)

Уникальное преимущество открытого коллектора — возможность объединять выходы нескольких устройств на одной линии. Это реализует логику «монтажное И» (Wired-AND).

• Линия будет находиться в высоком уровне только если все транзисторы закрыты.
• Если хотя бы один датчик сработает, линия притянется к земле.

Это широко используется в системах сигнализации, где любой узел может сигнализировать о событии на общую линию.

Почему NPN-транзистор лучше для открытого коллектора

Хотя технически возможно реализовать схему на PNP-транзисторе, в индустрии доминирует NPN.

Низкое падение напряжения в открытом состоянии

NPN-транзисторы в режиме насыщения имеют очень низкое падение напряжения между коллектором и эмиттером, обычно около 0,2V. Это обеспечивает четкий логический «0» и минимизирует потери мощности на ключе.

Устойчивость к помехам при коммутации «минуса»

В промышленной электронике принято коммутировать землю.

• Корпус шкафа управления обычно заземлен.
• Коммутация «минуса» снижает риск короткого замыкания на корпус.
• Помехоустойчивость выше: активный низкий уровень менее чувствителен к положительным выбросам напряжения, вызванным электромагнитными полями.

Широкая распространенность и дешевизна NPN-моделей

Исторически сложилось, что NPN-транзисторы проще в производстве и имеют лучшие частотные характеристики по сравнению с PNP-аналогами. Это делает их дешевле и доступнее. Большинство готовых микросхем с открытым коллектором построены именно на NPN-структуре.

Достоинства и недостатки схемы с открытым коллектором

Как и любой инженерный подход, открытый коллектор имеет свои плюсы и минусы.

Простота и интуитивная понятность (коммутация «минуса»)

Коммутация на минус интуитивно понятна, потому что работает как обычный концевой выключатель в механике. Есть сигнальный провод, как только мы его прижимаем к "массе" — на нем появляется "минус". Всё, сигнал передан.

В схеме на транзисторе это выглядит так же просто: открылся транзистор — сел на землю, закрылся — отпустил. Инженер смотрит на схему и сразу видит физику процесса: низкий уровень = ключ замкнут на массу. Это критически упрощает отладку — мультиметр показывает либо +5V, либо 0V, просто и надежно.

Простота согласования с разными напряжениями питания

Это особенность открытого коллектора с NPN-выходом. Вы можете управлять нагрузкой на 5V, используя сигнал на 12V (или наоборот). Не нужны дополнительные преобразователи уровня напряжения. Это связано с тем, что потенциалы 5V и 12V гальванически развязаны, общая у них только земля (GND), она же и является управляющим сигналом.

Главный недостаток — ограничение по скорости из-за резистора

Пара «подтягивающий резистор + паразитная емкость линии» образует RC-цепочку.

• Спад сигнала (1→0): Происходит быстро, так как транзистор активно замыкает линию на землю.
• Фронт сигнала (0→1): Происходит медленнее, так как емкость линии заряжается через резистор.

Здесь вводится понятие «постоянная времени». Чем больше сопротивление резистора, тем медленнее фронт. Это ограничивает максимальную частоту переключений. Для высокоскоростных интерфейсов требуются резисторы малого номинала, что увеличивает потребление энергии. Время нарастания сигнала должно учитываться при проектировании быстрых шин.

Практическое применение и нюансы

Подключение силовой нагрузки

Часто выход ОК используют для управления силовой нагрузкой. Например, через транзистор можно подключать катушку реле, которое, в свою очередь, запустит мощный двигатель. На схеме показан типичный пример такой каскадной связи. Последний каскад усиления часто берут на себя именно реле или полевые транзисторы.

Условия эксплуатации

Рабочие условия влияют на выбор номиналов. Температура может изменять сопротивление элементов. Если вы получили сигнал с искажениями, возможно, следует пересчитать номинал подтяжки. Иногда сложно добиться идеального фронта, если емкость линии велика. В таком случае выбрать резистор меньшего сопротивления будет правильным решением, но не один раз проверьте тепловую нагрузку.

Логические уровни

Для цифровой логики (TTL) важно, чтобы напряжения соответствовали стандартным уровням (0V для логического нуля, 5V для логической единицы). Если вы используете другой стандарт напряжений, убедитесь, что входное устройство их поддерживает. В список преимуществ также стоит внести универсальность: один и тот же датчик с выходом ОК может работать в разных системах.

Открытый коллектор на NPN-транзисторе — это надежный, дешевый и гибкий интерфейс. Он идеален для промышленной автоматики, согласования уровней и шинных соединений. Надеемся, этот материал дал ответ на ваши вопросы. Если вы сохраните ссылку на эту страницу в закладках, вы всегда сможете вернуться к схеме.
