Raspberry Pi Compute Module: надежная вычислительная основа для промышленного ПЛК

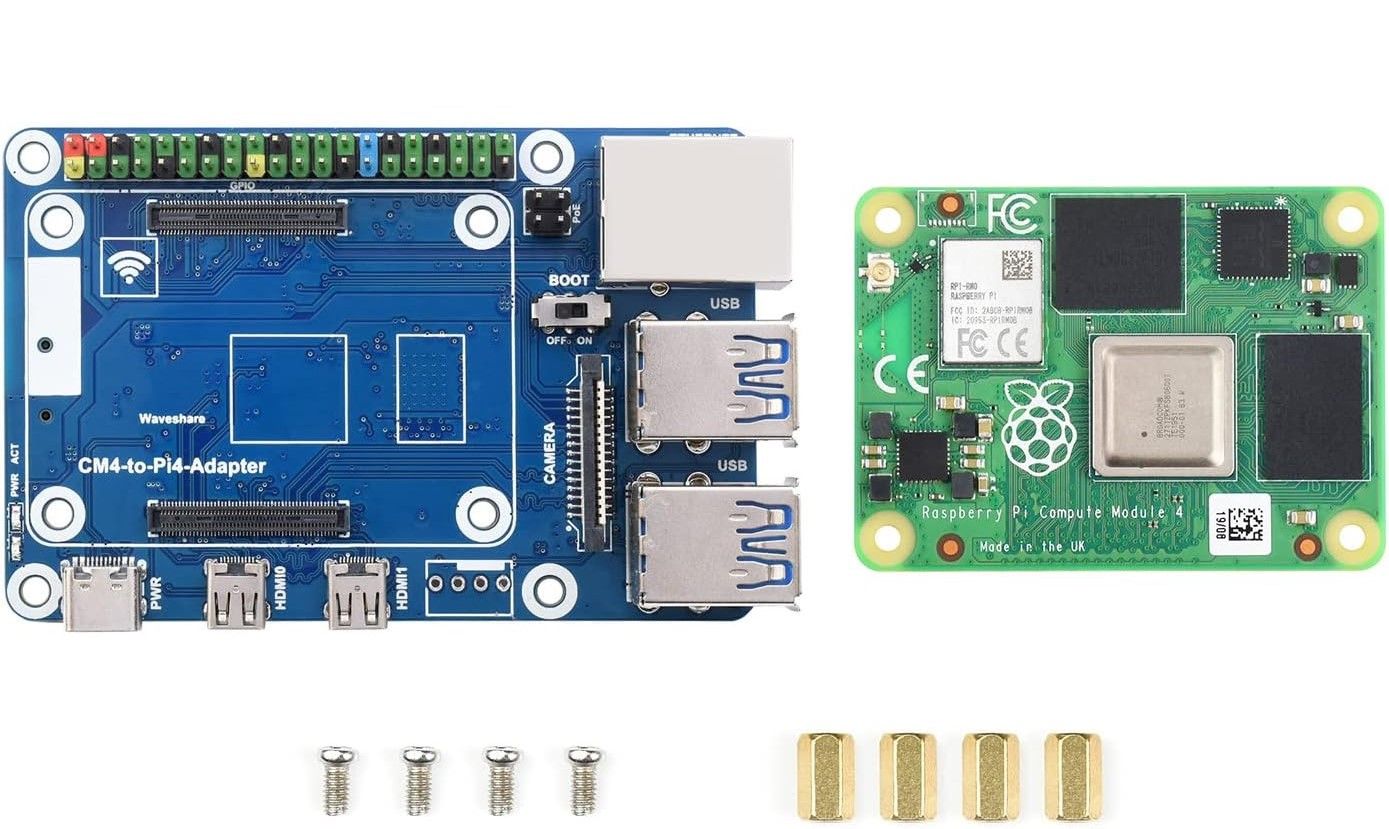

Что такое Raspberry Pi Compute Module (CM)

Raspberry Pi Compute Module — это специализированная версия одноплатного компьютера, оптимизированная для встраиваемых и промышленных решений. В отличие от потребительских плат, CM лишен периферийных разъемов и представляет собой «чистый» вычислительный модуль, готовый к интеграции в кастомные электронные системы.

Форм-фактор SODIMM: 55×40 мм

Raspberry Pi Compute Module выполнен в стандартном корпусе, совместимом с 100- или 200-контактным разъемом типа SODIMM (в зависимости от поколения CM3/CM4/CM5). Габариты 55×40 мм позволяют монтировать плату на DIN-рейку, в промышленные шкафы или непосредственно встраивать в материнские платы оборудования. Такой форм-фактор обеспечивает стандартизированную механическую посадку и упрощает проектирование корпусов.

Внутри только процессор, ОЗУ и eMMC

На плате Raspberry Pi Compute Module распаян исключительно SoC (BCM2711 для CM4, BCM2712 для CM5), оперативная память и флеш-накопитель. Все компоненты припаяны непосредственно к текстолиту, что исключает механические соединения в критических цепях. Вычислительное ядро работает в промышленном температурном диапазоне, а конфигурации ОЗУ и eMMC выбираются на этапе заказа под конкретные требования проекта.

Отличие от обычной Raspberry Pi: нет USB, HDMI, Ethernet, аудио

В базовой Raspberry Pi все порты выведены на край платы «для пользователя». В CM они отсутствуют: линии PCIe, USB 2.0/3.0, Gigabit Ethernet, HDMI и аудио выведены через контактные площадки SODIMM. Это дает разработчику полную свободу: можно оставить только нужные интерфейсы, убрать лишние, изменить их назначение или подключить через промышленные PHY-чипы.

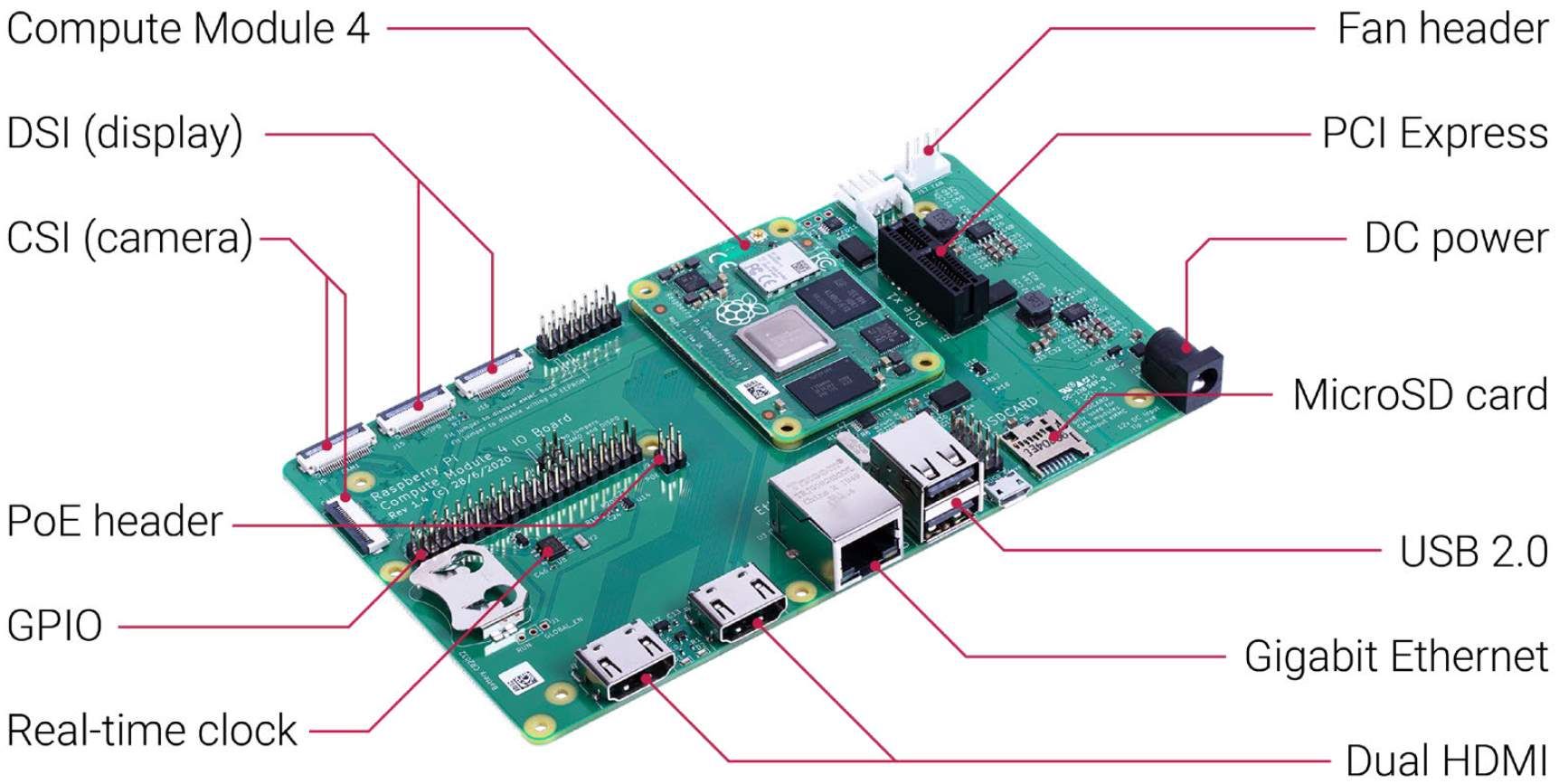

Для чего нужна плата-носитель (Carrier Board)

Compute Module не является автономным устройством. Он спроектирован как сердце системы, которое должно работать в связке с кастомной материнской платой.

CM не работает сам по себе — только в паре с носителем

Без платы-носителя Raspberry Pi Compute Module не получит питание, тактовый сигнал, инициализацию загрузчика и маршрутизацию сигналов. Carrier Board берет на себя функции DC-DC преобразования, управления питанием, генерации клоков и первичной загрузки. Именно она превращает «голый» модуль в готовый контроллер.

Разработчик сам решает, какие разъемы добавить (CAN, USB, реле)

На плате-носителе можно разместить любые промышленные интерфейсы: CAN BUS, Modbus, EtherCAT, цифровые и аналоговые входы/выходы, силовые реле, драйверы шаговых двигателей. Архитектура полностью адаптивна: под конкретный станок или линию можно спроектировать плату с минимальным набором портов или, наоборот, с расширенной коммутационной матрицей.

Именно здесь появляется гальваническая развязка и оптоизолированные входы

Промышленная среда требует защиты от помех, наводок и скачков напряжения. На carrier board размещаются оптроны, изоляторы (например, на базе ADuM или Si86xx), TVS-диоды и трансформаторы. Они разрывают гальваническую связь между полевыми датчиками/приводами и вычислительным ядром CM, предотвращая пробой SoC при КЗ в цепях 24 В или подключении длинных кабельных трасс.

Почему CM — хорошая база для промышленного ПЛК

Архитектура Raspberry Pi Compute Module изначально закладывалась с учетом требований к надежности, компактности и масштабируемости, что делает её привлекательной для автоматизации.

Надежность и защита от вибрации важнее мультимедийных разъемов

В цеху контроллер подвергается постоянным вибрациям, перепадам температур и электромагнитным помехам. Отсутствие выступающих разъемов USB/HDMI снижает риск механического повреждения, а припаянные компоненты лучше переносят ударные нагрузки. Raspberry Pi Compute Module позволяет сосредоточиться на защите питания и сигнальных линий, а не на компромиссах между функциональностью и прочностью.

eMMC вместо SD-карты, отличия

В потребительских платах ОС грузится со сменной microSD. В CM используется распаянный чип eMMC. Это не просто замена носителя: eMMC интегрирован в схему питания модуля, имеет собственный контроллер с коррекцией ошибок и поддерживает аппаратные команды сброса, что критично для бесперебойной работы автоматики.

Компактность: ПЛК размером с пачку сигарет

Сочетание Raspberry Pi Compute Module и минималистичной carrier board позволяет уместить полноценный Linux-контроллер в корпус 100×60×30 мм. Такой ПЛК монтируется на DIN-рейку рядом с автоматами защиты, не требует активного охлаждения и занимает минимум места в шкафу управления.

Почему обычная Raspberry Pi не подходит для промышленного ПЛК

Популярность Raspberry Pi в хобби-проектах не отменяет её архитектурных ограничений для промышленного применения.

SD-карта — главная точка отказа в цеху

Слот microSD использует скользящие контакты. При вибрации, температурных расширениях или попадании пыли контакт нарушается, что приводит к внезапному отмонтированию корневой файловой системы. В результате ПЛК «зависает», теряет логи или требует ручного вмешательства для перезагрузки.

Разъемы USB/HDMI — лишние точки входа пыли и влаги

Открытые порты снижают класс защиты корпуса (IP). Даже при использовании заглушек они остаются каналами проникновения конденсата, металлической стружки и токопроводящей пыли. В герметичных промышленных шкафах такие порты часто становятся источником межконтактных замыканий.

Отсутствие гальванической развязки в стандартной распиновке

GPIO Raspberry Pi подключены напрямую к SoC без оптической или трансформаторной развязки. Подключение индуктивных нагрузок, датчиков 24 В или длинных линий связи без внешних изоляторов быстро выводит контроллер из строя из-за обратных ЭДС и помех по земле.

eMMC против SD-карты: Почему это главное преимущество CM

Переход на распаянный eMMC кардинально меняет профиль надежности и производительности ПЛК на базе CM.

Что такое eMMC и как он устроен внутри модуля

eMMC (embedded MultiMediaCard) — это чип в корпусе BGA, объединяющий NAND-флеш память, контроллер и интерфейс MMC. Он припаян к плате методом оплавления шариков, что исключает механические соединения. Контроллер берет на себя выравнивание износа (wear leveling), коррекцию ошибок (ECC) и управление питанием, разгружая CPU.

Скорость и IOPS: 4-кратный выигрыш у случайного доступа

В отличие от SD-карт, ориентированных на последовательное чтение, eMMC оптимизирован под случайные операции. В режиме HS200/HS400 скорость случайной записи/чтения (4K) достигает 150–300 MB/s, а IOPS возрастает в 3–4 раза. Это критично для баз данных, журналов событий, MQTT-брокеров и контейнерных сред, которые активно работают с метаданными.

Надежность в вибрации: нет контактов, которые могут расклепаться

Припаянный чип выдерживает ускорения до 10–20G и частоты вибрации до 2000 Гц без потери контакта. В промышленных стандартах это соответствует классам M2/M3 по EN 60068-2-6/64. eMMC не требует сервисного обслуживания, не окисляется и не теряет контакт из-за температурных циклов.

Срок службы: расчет циклов перезаписи для промышленных логов

Промышленный eMMC рассчитан на 3 000–10 000 циклов P/E (Program/Erase) на ячейку. При ведении журналов ПЛК (например, 500 записей/час по 2 КБ) общий суточный объем записи не превышает 24 МБ. С учетом wear leveling и резервных блоков ресурса хватит на 10–15 лет непрерывной работы. Для тяжелых сценариев рекомендуется использовать файловые системы с журналированием (ext4, F2FS) и выносить логи на отдельный раздел или внешний накопитель.

Работа с eMMC: прошивка, восстановление и защита

Несмотря на высокую надежность, eMMC требует грамотного подхода к обслуживанию и аварийному восстановлению.

Режим загрузчика: программа rpiboot и USB-адаптер

Если eMMC пуст или поврежден, CM переходит в режим BootROM. Подключение модуля к ПК через USB-порт (на carrier board) активирует виртуальный USB-устройство, с которым работает утилита rpiboot. Она загружает временный загрузчик и позволяет записать новый образ ОС прямо в eMMC, минуя внешние носители.

Как восстановить «убитый» eMMC (защита от brick’а)

Аппаратная защита от «кирпича» реализуется через перемычку nRPI_BOOT или EDPWR на плате-носителе. При её замыкании CM игнорирует поврежденный раздел и загружается в режиме восстановления. Дополнительно рекомендуется хранить резервную копию загрузочного раздела на внешнем SPI-флеш или в облаке, а также использовать A/B-схему разделов для безотказного обновления прошивки.

Резервное питание: как eMMC защищает файловую систему при сбое

Внезапное отключение питания во время записи метаданных может привести к повреждению файловой системы. На industrial carrier board устанавливается суперконденсатор или LiFePO4-батарея, которая обеспечивает 2–5 секунд автономной работы. Этого достаточно для корректного завершения транзакций, сброса кэша eMMC и безопасного unmount. В сочетании с fsck и журналированием это сводит риск потери данных к минимуму.

Архитектура промышленного ПЛК на Compute Module

Современный ПЛК на базе Raspberry Pi Compute Module — это модульная система, где вычислительное ядро отделено от силовой и коммутационной частей.

Базовая схема: CM + плата-носитель с оптоизолированными входами/выходами

Типовая архитектура включает: модуль Raspberry Pi Compute Module → линии GPIO/UART/I2C/SPI → оптроны/изоляторы → формирователи уровней → клеммные колодки 24 В. Цифровые входы фильтруются RC-цепями, выходы защищены диодами Фриделя для индуктивных нагрузок. Управление питанием вынесено на отдельный DC-DC с защитой от КЗ и обратной полярности.

EtherCAT на шине PCIe (CM4/CM5) вместо USB

Raspberry Pi Compute Module 4 и Raspberry Pi Compute Module 5 предоставляют доступ к шине PCIe x1. Это позволяет установить специализированный EtherCAT-мастер (например, на базе LAN9252, KSZ8851 или FPGA), обеспечивающий детерминированный обмен с циклом 250–500 мкс. В отличие от USB-EtherCAT адаптеров, PCIe-решение не делит полосу с другими устройствами, не страдает от задержек планировщика ОС и соответствует требованиям реального времени.

Пример готового решения: ПЛК размером 100×70×40 мм

На практике модуль CM4/CM5 устанавливается на кастомную плату-носитель, которая вместе с алюминиевым радиатором и DIN-креплением помещается в корпус IP40. На передней панели выводятся только индикаторы статуса и сервисный USB. Все промышленные интерфейсы (24 В I/O, CAN, RS-485, Gigabit Ethernet) вынесены на нижние клеммные блоки. Система пассивно охлаждается и работает в диапазоне –20…+60 °C.

Сравнение: CM + eMMC vs готовый промышленный ПЛК

Выбор между кастомным решением на CM и серийным ПЛК зависит от требований проекта, бюджета и сроков сертификации.

Цена за вычислительное ядро: 80 € против 500–2000 €

Стоимость модуля с eMMC 16 ГБ и ОЗУ 4 ГБ составляет 80–110 €. Промышленный ПЛК с аналогичным ARM Cortex-A ядром, но с закрытой ОС, проприетарным ПО и гарантированной поддержкой стоит от 500 до 2000 €. Разница компенсируется лицензиями, сертификацией, долгосрочной поддержкой и готовой средой разработки.

Надежность хранения: одинаково высокая (eMMC)

Современные промышленные ПЛК также используют распаянные eMMC или промышленные SSD. При грамотном проектировании carrier board надежность хранения данных у самодельного и серийного ПЛК сопоставима. Разница заключается в качестве компонентной базы: промышленные ПЛК часто используют eMMC с расширенным температурным диапазоном и резервными блоками.

Сертификация (CE/UL): требуется доработка платы-носителя

CM сам по себе не имеет маркировки CE/UL для промышленного применения. Сертификацию проходит итоговое устройство. Для получения CE/UL 508A необходимо провести EMC-тестирование (EN 61000-6-2/6-4), проверить изоляцию, заземление и соответствие директивам по безопасности. Это требует доработки carrier board, но после прохождения испытаний устройство становится полноправным промышленным контроллером.

Заключение: Когда CM с eMMC — разумная альтернатива ПЛК

Raspberry Pi Compute Module не заменяет сертифицированные ПЛК везде, но открывает новые возможности там, где важны гибкость, вычислительная мощность и бюджетная эффективность.

Прототип серийного станка

На этапе опытной партии Raspberry Pi Compute Module позволяет быстро менять логику, тестировать новые датчики, отлаживать сетевые протоколы и оптимизировать I/O-матрицу без перепроектирования всей электроники. После валидации архитектуры решение масштабируется на тираж с минимальными доработками.

Задача: много логики, камер, интерфейсов и веб-интерфейса

Традиционные ПЛК ограничены в ресурсах CPU и не поддерживают современные стеки ПО. CM с Linux позволяет одновременно запускать CODESYS/Node-RED, обрабатывать видеопоток с камер (OpenCV/YOLO), работать с MQTT/OPC UA, хостить веб-интерфейс и выполнять сложную математику в реальном времени. eMMC обеспечивает стабильную работу всех служб без потери данных.

Бюджет не позволяет взять промышленный ПЛК с аналогичным CPU

Когда проект требует многоядерного ARM, гигабайтов ОЗУ и высокоскоростного накопителя, но бюджет ограничен, Raspberry Pi Compute Module становится оптимальным мостом между хобби-электроникой и промышленной автоматизацией. При грамотном проектировании carrier board, соблюдении норм EMC и использовании industrial-grade компонентов, такое решение демонстрирует сопоставимую с дорогими ПЛК надежность, оставаясь доступным для малого и среднего производства.
