Что такое eMMC память — определение, принцип работы

В мире встраиваемых систем и промышленной автоматизации выбор накопителя данных часто определяет надежность всего устройства. Технология eMMC стала де-факто стандартом для широкого спектра электроники: от смартфонов до промышленных контроллеров. Понимание её архитектуры и принципов работы необходимо разработчикам, занимающимся созданием IoT-решений и систем умного дома.

Что такое eMMC — определение и принцип работы

eMMC представляет собой законченное решение для хранения данных, интегрированное непосредственно в устройство. Это не просто чип хранения, а сложный микроэлектронный узел, объединяющий среду хранения и управляющую логику.

Расшифровка аббревиатуры (Embedded MultiMediaCard)

Название Embedded MultiMediaCard дословно переводится как «встроенная мультимедийная карта». Ключевое отличие от обычных карт памяти формата SD или microSD заключается в слове Embedded (встроенный). Отличие модуля eMMC в том, что это не является сменным носителем; он распаивается на печатной плате устройства производителем, что обеспечивает высокую механическую прочность и устойчивость к вибрациям, что критично для промышленного оборудования.

Компоненты: NAND Flash и контроллер

Архитектурно модуль eMMC это комбинация двух ключевых компонентов в одном корпусе BGA:

• NAND Flash память: Чипы энергонезависимой памяти, где физически хранятся данные.
• Контроллер: Специализированный процессор, управляющий работой памяти.

Наличие собственного контроллера — главное преимущество технологии. Он берет на себя все низкоуровневые задачи: выравнивание износа ячеек (wear leveling), коррекцию ошибок (ECC), сборку мусора и кэширование. Для операционной системы eMMC отображается как стандартное блочное устройство, что избавляет разработчиков от необходимости писать специфические драйверы под разные типы NAND-памяти.

Как работает eMMC (интерфейс MMC, режимы HS400)

Обмен данными происходит через параллельный интерфейс MMC. Шина включает в себя линии данных (обычно 8 бит), тактовый сигнал и линии команд. Современные стандарты поддерживают высокоскоростные режимы передачи. В частности, режим HS400 использует стробирование сигнала данных, что позволяет минимизировать влияние помех и достигать максимальной пропускной способности интерфейса. Это обеспечивает предсказуемую задержку при записи и чтении, что важно для систем реального времени.

Где используется eMMC

Благодаря балансу цены, размера и надежности, eMMC нашел широкое применение в различных секторах электроники.

Часто возникает вопрос: eMMC что это в смартфоне среднего ценового сегмента? В большинстве современных мобильных устройств именно этот тип памяти отвечает за хранение операционной системы, приложений и пользовательских данных. Производители выбирают его за компактность и достаточную для мобильных задач скорость.

Список основных сфер применения:

• Смартфоны, планшеты и панели управления: Основной тип памяти в устройствах среднего и бюджетного сегмента (например, многие модели Xiaomi, Samsung серии A).
• Ноутбуки: В таких моделях, как нетбуках, бюджетные ультрабуки eMMC заменяет традиционный жесткий диск или SSD, обеспечивая быструю загрузку ОС при минимальной стоимости устройства, хотя и уступает в скорости записи больших файлов.
• Одноплатные компьютеры: Raspberry Pi (модели с встроенной памятью), Orange Pi и другие аналоги.
• Промышленные контроллеры: Устройства автоматизации, работающие в жестких условиях.
• Автомобильная электроника: Бортовые компьютеры и мультимедийные системы.

eMMC в контроллерах Raspberry Pi и Wiren Board

В сфере профессиональной автоматизации и создания IoT-шлюзов связка одноплатных компьютеров и промышленных контроллеров играет ключевую роль. Надежность хранилища здесь выходит на первый план.

Использование eMMC в проектах на базе Raspberry Pi (IoT, автоматизация, отличие от microSD)

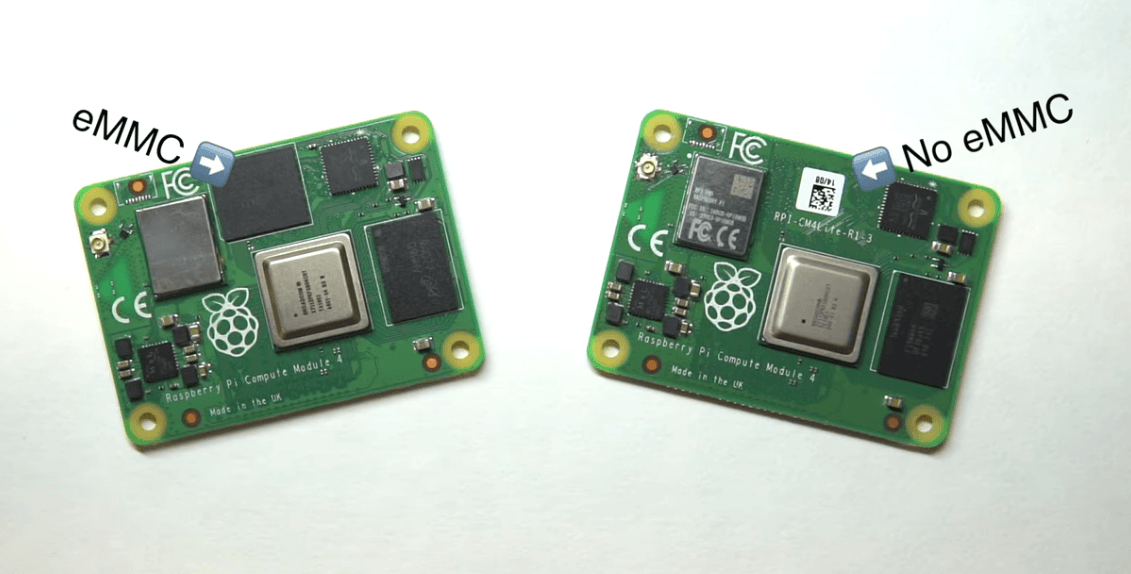

Традиционно Raspberry Pi загружалась с карт microSD, которые являются слабым звеном в промышленных инсталляциях. Карты microSD чувствительны к вибрациям, контактам и имеют меньший ресурс записи. Модели Raspberry Pi с встроенной памятью eMMC (например, Compute Module или специальные версии) решают эти проблемы.

• Надежность: eMMC выдерживает более широкий температурный диапазон и вибрационные нагрузки.
• Производительность: Скорость загрузки системы и работы с базами данных (например, InfluxDB для телеметрии) на eMMC стабильно выше, чем на средних картах microSD.
• Целостность данных: Встроенный контроллер eMMC лучше справляется с внезапными отключениями питания, минимизируя риск повреждения файловой системы.

eMMC как основное хранилище в Wiren Board (прошивка, логи, конфигурация)

Контроллеры Wiren Board — профессиональные устройства для умного дома и автоматики зданий — используют eMMC в качестве основного накопителя по умолчанию. Это обусловлено требованиями к бесперебойной работе 24/7.

• На eMMC размещается операционная система, прошивка контроллера и все конфигурационные файлы.
• Сюда же пишутся журналы событий (логи) и архивируются данные с датчиков перед отправкой в облако или локальную базу.
• Использование eMMC гарантирует, что система не «упадет» из-за потери контакта с картой памяти, что критично для управления освещением, климатом или безопасностью объекта.

Связка Raspberry Pi + Wiren Board + eMMC в промышленных и домашних инсталляциях

В сложных проектах часто встречается архитектура, где Raspberry Pi выступает в роли шлюза или визуализационной станции, а Wiren Board отвечает за сбор данных с датчиков и управление исполнительными механизмами. Оба устройства, используя надежную память eMMC, обеспечивают стабильность всей цепочки:

1. Wiren Board собирает телеметрию и пишет её в локальный лог на eMMC, гарантируя сохранность данных даже при обрыве связи.
2. Raspberry Pi опрашивает контроллер, обрабатывает данные и хранит историю на своем eMMC-накопителе для построения графиков в интерфейсе пользователя.
3. Отсутствие съемных карт памяти в такой связке снижает количество точек отказа до минимума, делая систему пригодной для коммерческой эксплуатации и ответственных домашних инсталляций.

Версии стандарта eMMC и характеристики

Стандарт eMMC постоянно развивается, предлагая новые версии с улучшенной производительностью и энергоэффективностью.

Основные этапы эволюции стандарта:

• eMMC 4.4 / 4.5 (2009–2010 гг.): Начальные версии стандарта. Обеспечивают скорость чтения/записи на уровне 25–50 МБ/с. Часто встречаются в устаревших или бюджетных устройствах.
• eMMC 5.0 (2013 г.): Значительный прирост производительности. Максимальная теоретическая скорость выросла до 400 МБ/с (реальная около 250 МБ/с). Добавлены функции управления питанием для мобильных устройств.
• eMMC 5.1 (2015 г.): Актуальный массовый стандарт. Улучшена производительность при случайной записи и добавлена функция Command Queue (очередь команд), позволяющая оптимизировать порядок выполнения операций ввода-вывода. Скорость чтения достигает 250–400 МБ/с.

Преимущества eMMC:

• Высокая компактность и интеграция (не занимает место под разъем).
• Надежность соединения (отсутствие контактов, подверженных окислению).
• Предсказуемая производительность благодаря встроенному контроллеру.
• Низкая стоимость в массовом производстве.

Недостатки eMMC:

• Скорость работы существенно ниже, чем у современных SSD (NVMe или даже SATA).
• Ограниченный ресурс перезаписи по сравнению с топовыми SSD-накопителями.
• Невозможность простой замены или апгрейда пользователем.

eMMC vs SSD: сравнение накопителей

При выборе между eMMC и полноценным SSD (Solid State Drive) важно понимать различия в их архитектуре и назначении. Главное отличие — в интерфейсе и наличии собственного контроллера у eMMC, который упрощает работу хоста, но ограничивает пиковую скорость.

Сравнение ключевых параметров:

• Скорость: SSD (особенно NVMe) превосходит eMMC в 5–10 раз по последовательному чтению/записи и в десятки раз по операциям случайного доступа. eMMC 5.1 выдает около 250–400 МБ/с, тогда как SATA SSD стартует от 500 МБ/с, а NVMe — от 1500–3000 МБ/с.
• Интерфейс: eMMC использует параллельный интерфейс MMC, тогда как SSD работают через более быстрые последовательные интерфейсы SATA или PCIe.
• Цена и форм-фактор: eMMC дешевле в расчете на гигабайт в сегменте малых объемов (до 64–128 ГБ) и занимает минимум места на плате. SSD требуют отдельного разъема и корпуса (или места под M.2), что увеличивает габариты устройства.
• Применение: eMMC идеален для мобильных устройств, одноплатных компьютеров и встраиваемых систем, где важны размер и энергопотребление. SSD используются в ПК, ноутбуках и серверах, где требуется высокая производительность.

Технология eMMC занимает уникальную нишу в современной электронике, предлагая оптимальный баланс между стоимостью, компактностью и надежностью. Для массовых потребительских устройств она остается стандартом де-факто, обеспечивая достаточную производительность для повседневных задач. Однако в сфере промышленной автоматизации и профессиональных IoT-решений её главная ценность заключается не в рекордных скоростях, а в стабильности работы и отказоустойчивости.

В отличие от съемных карт памяти, встроенный модуль eMMC исключает риски механического повреждения контактов и потери данных из-за вибраций или температурных перепадов. Именно поэтому такие решения, как контроллеры Wiren Board и специализированные версии Raspberry Pi, делают ставку на эту технологию для критически важных задач: хранения конфигураций, ведения журналов событий и обеспечения бесперебойной работы систем умного дома 24/7.

Выбор между eMMC и полноценным SSD должен диктоваться конкретными требованиями проекта. Если задача требует максимальной скорости обработки больших массивов данных на сервере или рабочей станции, безальтернативным лидером остаются NVMe накопители. Но для встраиваемых систем, где важны габариты, энергопотребление и долговечность в жестких условиях эксплуатации, eMMC остается наиболее рациональным и проверенным временем решением. Понимание этих различий позволяет инженерам проектировать системы, которые работают годами без сбоев и вмешательства человека.
