CODESYS - что это: архитектура платформы, применение

CODESYS - это открытая платформа для программирования промышленных контроллеров (ПЛК), основанная на принципах аппаратной независимости и стандартизации; программная среда разработки (IDE), которая позволяет создавать приложения для ПЛК, панелей и других устройств без привязки к конкретному оборудованию.

Что такое CODESYS: философия и история

Философия CODESYS строится на идее универсальности: один инструмент для всех задач автоматизации. Платформа имеет графический интерфейс и поддержку различных операционных систем, что делает её доступной для инженеров любого уровня подготовки.

Платформа эволюционировала от нишевого решения к глобальному стандарту. Разработанная компанией 3S-Smart Software, она вышла в 1994 году как SoftPLC. В 2010-х годах обрела современный бренд CODESYS. Сегодня CODESYS v3 — базовая версия для большинства проектов, с поддержкой structured text (ST) и других языков. Документация по ней доступна в новых статьях на официальном сайте.

Аппаратная независимость как главный принцип

Аппаратная независимость — ключевой принцип CODESYS. Среда разработки генерирует код, который компилируется под любое устройство с runtime-системой.

Программист пишет один проект, а CODESYS адаптирует его под контроллеры от разных производителей. Такой подход снижает затраты на обучение и отладку, делая программирование проще и быстрее. Он является базой для технологических процессов в промышленности.

В CODESYS входит богатая библиотека модулей для логических блоков, таймеров и функций контроля. Например:

• FBD (Function Block Diagram) — для визуального моделирования блоков.
• SFC (Sequential Function Chart) — для последовательных алгоритмов управления с релейными элементами.

Это идеально для задач, где требуется быстрая реализация без глубокого погружения в низкоуровневый код. Структура памяти оптимизирована для хранения переменных, обеспечивая эффективное использование ресурсов.

CODESYS Group: модель распространения и место на рынке

CODESYS Group — это альянс производителей оборудования, использующих платформу. Модель распространения основана на открытой лицензии:

• Базовый runtime — бесплатный.
• Расширения (SoftMotion, Safety) — по подписке.

На рынке CODESYS лидирует в Европе, России и Азии. Каталог решений охватывает уровни от master до enterprise. Список продукции включает шкафы управления и другое оборудование. Компания регулярно публикует новости и обновления. CODESYS занимает около 40% рынка открытых IDE для ПЛК, обходя конкурентов за счёт экосистемы партнеров. Обеспечение совместимости — её главная сильная сторона.

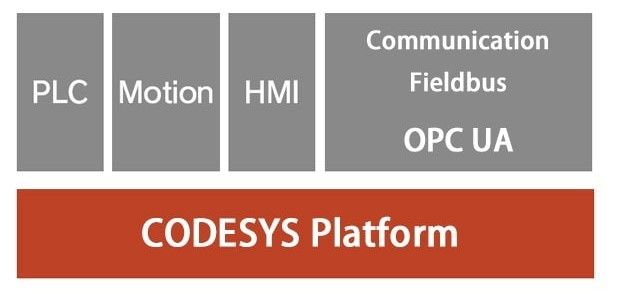

Архитектура платформы: Как это работает

Архитектура CODESYS делится на два основных ядра: Development System и Runtime Toolkit.

• Development System — это IDE с редакторами языков, компилятором и симулятором.
• Runtime — исполняемый слой на целевом оборудовании, обеспечивающий реальное время выполнения задач.

Параметры работы настраиваются под конкретный процессор.

CODESYS поддерживает платформы от x86 до ARM. Процесс работы прост:

1. Создание проекта в IDE.
2. Компиляция в файлы.
3. Загрузка на устройство.

Это позволяет использовать CODESYS в production для сложных систем SCADA. Выберите конфигурацию под свои требования — платформа гибкая.

Среда разработки (Development System) и система исполнения (Runtime)

Среда разработки CODESYS — полноценная IDE с менеджером проектов, библиотекой и инструментами визуализации. Она включает:

• Средства отладки.
• Симуляцию.
• Настройку связи.

Runtime System — легковесный исполнительный модуль, работающий на ПЛК или встроенных устройствах. Он интерпретирует код, управляя датчиками и актуаторами в режиме real-time.

Например, в runtime входит базовый цикл scan-time для обработки:

• LD (Ladder Diagram).
• IL (Instruction List).

Это обеспечивает полную совместимость со стандартом IEC 61131-3. Программирование в CODESYS упрощает переход от прототипа к развертыванию. Программа как правило хранится в eMMC памяти устройства.

Поддержка языков МЭК 61131-3 и объектно-ориентированного программирования

CODESYS поддерживает все языки IEC 61131-3: LD, FBD, IL, ST, SFC. Структурированный текст (ST) — мощный язык для сложных алгоритмов управления.

Платформа добавила объектно-ориентированное программирование (OOP): классы, интерфейсы, наследование. Это расширяет возможности программирования для крупных проектов с функциональными структурами.

Объекты инкапсулируют данные и функции, упрощая модульное программирование. CODESYS v3 включает расширения для многозадачности и real-time. Использовать такие инструменты — значит сократить время разработки на 30–50%. Обмен данными происходит по протоколам выше уровня.

Ключевые компоненты экосистемы CODESYS

Экосистема CODESYS — это набор модулей: от визуализации до сетевых протоколов. Она полностью интегрированная, с готовыми библиотеками для типовых задач. Основные компоненты:

• Visualization.
• SoftMotion.
• Safety.
• Fieldbus-интеграция.

Дополнительные приборы — регуляторы, индикаторы — легко подключаются.

Это делает CODESYS универсальным средством для АСУТП. Каждый модуль — отдельный пакет, активируемый лицензией. Конфигураторы упрощают сборку систем.

Встроенная визуализация (Visualization)

Встроенная визуализация CODESYS — мощный HMI-инструмент для панелей оператора. Создание интерфейсов через drag-and-drop: экраны, тренды, alarm-менеджер. Поддержка SVG и веб-доступа для удалённого контроля пользовательских состояний.

Визуализация интегрируется с PLC-кодом, обновляясь в реальном времени. Это включает анимацию элементов и скрипты на ST. Идеально для систем SCADA уровня производства с каналами ввода/вывода.

Решения для движения (SoftMotion) и безопасности (Safety)

SoftMotion — библиотека для CNC и робототехники: интерполяция траекторий, PID-регуляторы. Работает на стандартных ПЛК без дополнительного железа.

Safety — модуль для SIL3-приложений: протоколы FSoE, CIP Safety с встроенной защитой.

Эти решения обеспечивают безопасное управление движением силовыми цепями. CODESYS включает готовые шаблоны для быстрой настройки. Условия питания — ключевой параметр для надёжности.

Интеграция промышленных сетей и протоколов (EtherCAT, Modbus, OPC UA)

CODESYS поддерживает ключевые протоколы: EtherCAT, Modbus, OPC UA, PROFINET. Драйверы для датчиков, приводов и верхнего уровня просты в установке.

OPC UA идеален для Industry 4.0 — с шифрованием данных и характеристик безопасности.

Интеграция упрощает связь между устройствами различных типов. Настройка через менеджер устройств — без дополнительного софта. Клиент-серверный обмен обеспечивает надёжный сервис.

Применение на практике: оборудование и отрасли

CODESYS широко применяется в энергетике, машиностроении и пищевой промышленности. Оборудование от производителей вроде WAGO, Beckhoff, Phoenix Contact. Контроллеры управляют конвейерами, насосами, роботами, решая технологические вызовы.

Платформа отлично подходит для реновации старого оборудования на базе новых стандартов.

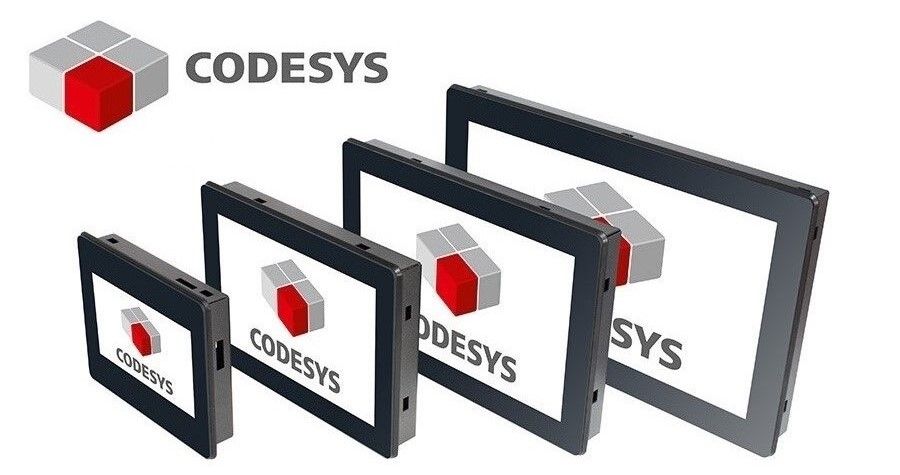

Типы устройств с поддержкой CODESYS (ПЛК, панели, контроллеры)

Программируемые логические контроллеры (ПЛК) — основной класс устройств. Также поддерживаются:

• Панели HMI.
• IPC.
• Приводы и аксессуары.

Raspberry Pi как альтернатива дорогим устройствам

Raspberry Pi с CODESYS Runtime — бюджетный ПЛК для прототипов и недорогих шкафов управления. GPIO для плат расширения и Ethernet для интеграции в сеть устройств. Хорошо подходит для IoT-шлюзов.

Частота достигает 2 кГц, это отличная альтернатива дорогому оборудованию для малого и среднего бизнеса.

Актуальность платформы сегодня

CODESYS остаётся лидером благодаря постоянным обновлениям: CODESYS 4 с веб-IDE. Платформа интегрирует облака (AWS IoT) и искусственный интеллект для предиктивного обслуживания. Automation развивается вместе с ней на базе пользовательских нужд.

Развитие платформы: веб-инструменты, облака и искусственный интеллект

Веб-инструменты позволяют браузерную разработку и живую отладку. Облака обеспечивают менеджмент, ИИ-ассистенты анализируют код и предлагают оптимизации.

CODESYS solutions уверенно идут в распределенные вычисления. Это определяет будущее систем управления.

Основные альтернативы CODESYS

Альтернативы CODESYS делятся на несколько категорий: проприетарные и открытые.

Проприетарные экосистемы (Siemens TIA Portal, Rockwell Studio 5000, Schneider Electric)

• Siemens TIA Portal — закрытая IDE для S7-ПЛК.
• Rockwell Studio 5000 — для Allen-Bradley.
• Schneider EcoStruxure — с Unity Pro.

Открытые и бесплатные решения (OpenPLC, Beremiz)

• OpenPLC — IEC 61131 на Arduino.
• Beremiz — лёгкая IDE для встраивания.

Потоковые среды разработки (Node-RED)

• Node-RED — визуальное программирование для IoT (интернета вещей) и шкафов управления.

Отечественные разработки (MasterSCADA 4D, АРМА ПЛК)

• MasterSCADA 4D — SCADA с PLC-модулями.
• АРМА ПЛК — решение для импортозамещения.

Устаревшие компоненты: что уходит в прошлое и почему это не кризис

Устаревшие версии вроде CODESYS 2.3 и старых runtime уходят из-за окончания поддержки (EOL). Однако миграция проста и автоматизирована. Это не кризис — v3/v4 покрывают 99% задач.

Будущее CODESYS (веб-технологии, ИИ-ассистенты)

Будущее CODESYS — в веб-технологиях (WebVisu) и ИИ для автогенерации кода. Планируется интеграция с 5G и TSN. CODESYS Development System станет полностью облачным, с ИИ в ядре.
