Диммер: что это и как подключить

Диммер, или светорегулятор (от английского to dim — затемнять), представляет собой электронное устройство, предназначенное для плавной регулировки электрической мощности, подаваемой на осветительный прибор. В отличие от обычного выключателя, который лишь коммутирует цепь, диммер позволяет гибко управлять интенсивностью светового потока, создавая необходимые сценарии освещения и адаптируя среду под конкретные задачи, полностью раскрывая свое назначение.

Мы стремимся делать наши статьи максимально полезными. Если Вам не хватило какой-то информации, оставьте комментарий, мы дополним материал!

Принцип работы устройства

В основе работы большинства бытовых диммеров лежит принцип фазового отсечения (phase-cut). Устройство использует полупроводниковые ключи, такие как симисторы (триаки) или транзисторы, чтобы «отрезать» часть синусоиды переменного тока в каждом полупериоде. При отсечении переднего фронта (leading edge) напряжение подается с задержкой, что характерно для классических симисторных схем. При отсечении заднего фронта (trailing edge) полупроводниковый ключ размыкается до момента естественного перехода синусоиды через ноль, обеспечивая более мягкое управление нагрузкой и снижая электромагнитные помехи. Это особенно важно для работы с емкостными цепями, такими как современные светодиодные драйверы. Изменяя угол отсечки, диммер варьирует среднеквадратичное значение напряжения, поступающего на лампу, тем самым осуществляя регулирование ее яркости.

Основные функции (регулировка яркости, экономия энергии, продление срока службы ламп)

Помимо очевидной функции создания комфортной визуальной атмосферы при освещении, диммеры выполняют ряд практических задач. Снижение яркости освещения напрямую ведет к уменьшению потребляемой мощности, обеспечивая заметную экономию электроэнергии и позволяя системам освещения потреблять меньше ресурсов, особенно в помещениях с длительным режимом работы освещения. Кроме того, работа ламп накаливания и галогенных источников при пониженном напряжении снижает термическую нагрузку на нить накала, многократно продлевая их ресурс, что важно для долговременного применения. Для светодиодных систем плавный розжиг, реализуемый продвинутыми диммерами, предотвращает перегрев электронных компонентов драйвера и светодиодного чипа.

Виды диммеров по типу управления

Интерфейс взаимодействия пользователя с диммером определяет удобство его ежедневной эксплуатации и интеграцию в интерьер. Диммеры бывают:

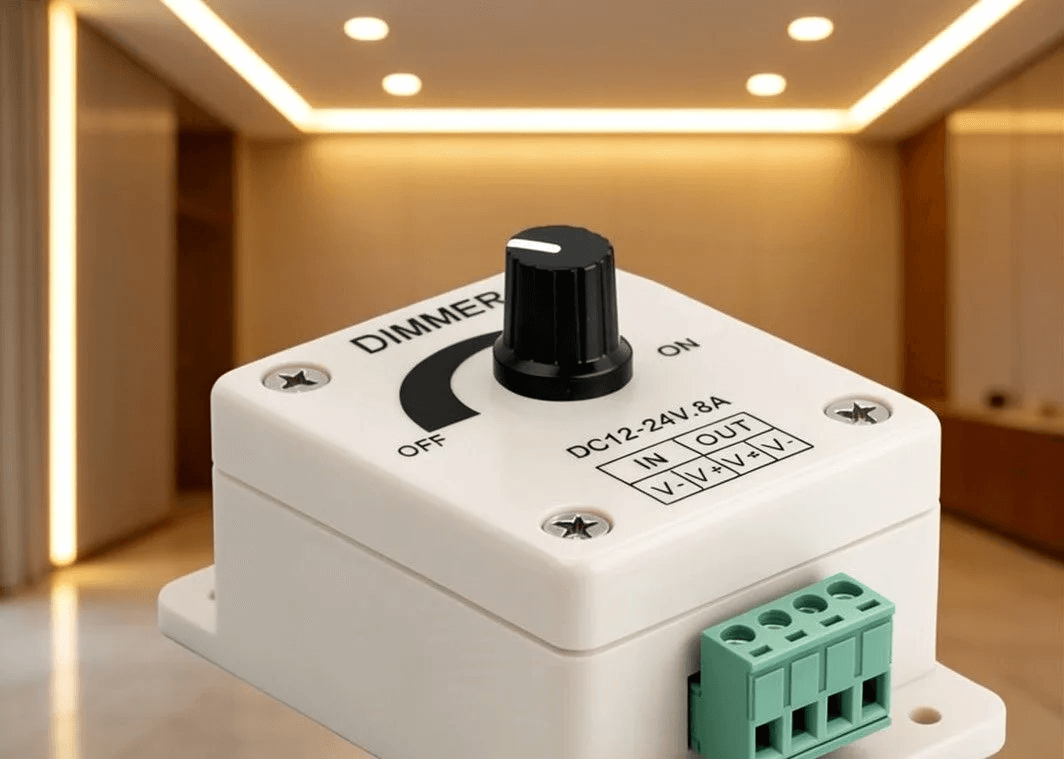

Поворотные (поворотно-включающие)

Классический и наиболее надежный вариант, оснащенный вращающейся ручкой с потенциометром или энкодером. Поворот ручки по часовой стрелке одновременно включает свет и увеличивает яркость от минимума до максимума. Конструкция отличается высокой механической надежностью и интуитивной понятностью, в отличие от других, более сложных интерфейсов, однако часто не сохраняет предыдущее состояние яркости после полного отключения.

Поворотно-нажимные (Push & Turn — нажми и поверни)

Этот тип сочетает в себе функциональные возможности кнопки и поворотного регулятора. Краткое нажатие на ручку включает или выключает свет, часто с запоминанием последнего установленного уровня яркости, а последующее вращение позволяет точно отрегулировать интенсивность свечения. Это оптимальный выбор для жилых помещений, требующий минимального привыкания.

Кнопочные (клавишные)

Устройства, оснащенные отдельными клавишами или кнопками для повышения и понижения яркости, а также центральной кнопкой для включения/выключения. Такой формат позволяет осуществлять точную пошаговую регулировку и легко интегрируется в стандартные многопостовые рамки, гармонично вписываясь в современные дизайн-проекты.

Сенсорные

Управляются посредством прикосновения к стеклянной или пластиковой панели. Сенсорные диммеры часто оснащены светодиодной индикацией уровня яркости и выглядят эстетично в интерьерах стиля хай-тек или минимализм. Однако в некоторых случаях они могут быть чувствительны к загрязнениям или влажным рукам, а их монтаж иногда требует подрозетников увеличенной глубины из-за размеров электронной платы. Подобные ситуации могут снижать их практичность в повседневном использовании, хотя это не отменяет их преимуществ в современных интерьерах.

Акустические (с хлопком / голосом)

Реагируют на звуковые команды или хлопки в ладоши. Хотя такие устройства обеспечивают бесконтактное управление, что полезно в условиях ограниченной мобильности или на кухнях, они подвержены ложным срабатываниям от бытовых шумов, телевизора или разговоров, снижая свою надежность в постоянном использовании.

С дистанционным пультом / Wi-Fi

Современные решения, позволяющие управлять освещением с помощью инфракрасного или радиочастотного пульта, а также через приложение на смартфоне по Wi-Fi или Bluetooth. Такие диммеры часто выступают шлюзами для интеграции освещения в экосистемы умного дома, позволяя настраивать расписания и сложные световые сценарии, в том числе для управления уличным освещением на придомовой территории.

Виды диммеров по типу ламп

Некорректный подбор диммера под тип нагрузки является причиной подавляющего большинства проблем с мерцанием, гудением и выходом оборудования из строя. При выборе необходимо учитывать особенности работы каждого источника света.

Для ламп накаливания и галогенных 220В

Эти источники света представляют собой активную (резистивную) нагрузку, которая имеет определенный характер потребления тока и наиболее нетребовательна к форме питающего напряжения. Для них идеально подходят классические диммеры с отсечкой переднего фронта на базе симисторов. Они обеспечивают плавную регулировку без искажений и помех.

Для низковольтных галогенных ламп (12В с трансформатором)

Здесь критически важно учитывать тип понижающего трансформатора, поскольку для различных моделей требуются разные подходы. Ферромагнитные (обмоточные) трансформаторы требуют диммеров с отсечкой переднего фронта (RL-нагрузка). Электронные трансформаторы, напротив, корректно работают только с диммерами, отсекающими задний фронт (RC-нагрузка). Использование несоответствующего диммера приведет к сильному гудению трансформатора, перегреву и быстрому перегоранию ламп.

Для светодиодных ламп (LED-диммеры)

Светодиодные лампы оснащены импульсными драйверами, которые преобразуют сетевое напряжение в постоянный ток. Для их диммирования необходимы специализированные LED-диммеры (чаще всего с отсечкой заднего фронта), обеспечивающие корректную работу электроники драйвера при пониженном напряжении, имеющие низкий порог минимальной нагрузки и гарантирующие увеличение общего срока службы системы.

Почему обычный диммер не работает с LED и обычными КЛЛ

Стандартный симисторный диммер искажает синусоиду таким образом, что возникает несовместимость фазоимпульсного управления с входными цепями стандартного драйвера. Это вызывает нестабильную работу, низкочастотное мерцание, звуковой шум (гудение) дросселей и перегрев компонентов. Обычные компактные люминесцентные лампы (КЛЛ) практически не подлежат диммированию, так как их пускорегулирующая аппаратура не рассчитана на работу при пониженном напряжении и быстро выходит из строя (существуют редкие специализированные диммируемые модели КЛЛ, но они требуют особых условий).

Схема подключения диммера вместо выключателя

Замена обычного выключателя на диммер — распространенная задача, требующая строгого соблюдения электротехнических норм.

Стандартная схема (разрыв фазы, не нуля!)

Диммер, как и любой простой коммутационный аппарат, должен устанавливаться исключительно в разрыв фазного провода (L), идущего от распределительной коробки к светильнику. Подключение диммера в разрыв нулевого провода (N) категорически запрещено: это нарушает логику работы устройства и, гораздо важнее, оставит патрон светильника под напряжением даже в выключенном состоянии, создавая смертельную опасность поражения электрическим током при замене лампы.

Типичные ошибки монтажа

К наиболее частым ошибкам относятся: перепутывание фазного и нулевого проводов, нарушающее правила электробезопасности; подключение нагрузки, превышающей паспортную мощность диммера; использование тонких или плохо зачищенных проводов, приводящее к ослаблению контакта, искрению и перегреву клемм; а также попытка диммировать недиммируемые лампы.

Как выбрать диммер: 4 главных параметра

Грамотный подбор оборудования в большой степени гарантирует стабильную работу системы освещения на протяжении многих лет.

1. Мощность нагрузки (суммарные ватты + запас 20–30%)

Необходимо сложить номинальную мощность всех ламп, которые будут подключены к одному диммеру. К полученной сумме обязательно добавляется запас в 20–30%. Этот резерв предотвращает работу устройства на пределе возможностей, снижая тепловыделение и предотвращая преждевременный износ полупроводниковых ключей. Например, для освещения больших помещений с использованием люстр с нагрузкой в 400 Вт следует выбирать диммер, рассчитанный минимум на 500–600 Вт.

2. Тип лампы (накаливания, LED, галогеновая)

Как было отмечено ранее, технология диммирования строго зависит от физики работы источника света. На упаковке диммера всегда указывается тип поддерживаемой нагрузки (R, L, C или LED). Игнорирование этого параметра недопустимо.

3. Способ монтажа (в подрозетник / на DIN-рейку в щитке / накладной)

При выборе способа монтажа важно учитывать требования к электробезопасности и глубину монтажной коробки. Устройства для установки в стандартный подрозетник (диаметром 68 мм) удобны для точечной замены выключателей, но требуют достаточной глубины для размещения радиатора охлаждения. Модульные диммеры на DIN-рейку монтируются непосредственно в электрощите, экономя место в жилых комнатах, позволяя управлять мощными группами света и скрывая всю коммутацию от глаз. Накладные диммеры применяются редко, в основном при ретро-проводке или невозможности штробления стен.

4. Количество каналов (одноклавишный или двухклавишный)

Одноканальные устройства управляют одной независимой группой освещения. Двухканальные (или многоканальные) модели позволяют регулировать две разные световые зоны (например, основную люстру и контурную подсветку) из одного установочного места, в ряде схем требуя прокладки отдельных кабельных линий к каждой группе потребителей.

Управляемые диммеры для умного дома

Интеграция управления освещением в автоматизированные системы умного дома требует использования диммеров с цифровыми или специализированными интерфейсами связи.

Zigbee — беспроводной, для экосистем Aqara, Xiaomi, Philips Hue

Протокол Zigbee создает ячеистую (mesh) сеть с низким энергопотреблением. Такие диммеры идеальны для модернизации существующих квартир без прокладки новых кабелей, так как они взаимодействуют с центральным хабом по радиоканалу, обеспечивая надежную связь и возможность создания сложных сценариев освещения в приложениях умного дома.

KNX — премиальный проводной стандарт для профессиональных систем

Децентрализованный стандарт, в котором каждое устройство обладает собственным интеллектом и подключается к общей двухпроводной шине. KNX гарантирует максимальную надежность, масштабируемость и независимость от единого центрального контроллера, становясь признанным стандартом для профессиональной автоматизации зданий и системы освещения в премиальных жилых проектах.

Modbus — проводной, для промышленной автоматики и контроллеров

Основанный на стандарте физического уровня RS-485, протокол Modbus обеспечивает высокую помехоустойчивость и стабильную передачу данных по витой паре. Он применяется в коммерческой недвижимости, гостиницах и на производстве, где требуется централизованное управление освещением и получение обратной связи о состоянии каждого светильника от диспетчерского пульта.

Что выбрать для квартиры, а что для коттеджа / офиса

Для городской квартиры, где ремонт уже завершен, оптимальным выбором станут беспроводные решения на базе Zigbee или Wi-Fi, позволяющие избежать штробления стен. Для строящегося коттеджа, крупного офиса или общественного пространства, где на первом месте стоят надежность, безопасность и сложная логика управления, безальтернативным выбором являются проводные системы KNX или Modbus.

Пошаговая инструкция по подключению

Выполнение работ должно производиться аккуратно, с соблюдением всех мер предосторожности.

Инструменты и техника безопасности

Для работы потребуются: индикаторная отвертка или мультиметр, набор диэлектрических отверток, стриппер (инструмент для зачистки изоляции) и изолента или термоусадочные трубки. Главное правило: перед началом любых манипуляций нужно отключить автоматический выключатель, питающий данную линию, и обязательно убедиться в отсутствии напряжения на проводах с помощью индикатора.

Шаг 1 — демонтаж старого выключателя

Снимите декоративную рамку и клавишу старого выключателя. Открутите крепежные винты, извлеките механизм из подрозетника и, ослабив винты клемм, аккуратно высвободите провода. Рекомендуется сфотографировать или пометить провода, чтобы не перепутать их при подключении нового устройства.

Шаг 2 — определение фазы индикаторной отверткой

Разведите концы проводов в стороны, чтобы они не соприкасались. Временно включите автомат в щитке. Аккуратно прикоснитесь индикаторной отверткой к каждому проводу: свечение индикатора укажет на фазный провод (L). Сразу же отключите автомат и пометьте этот провод изолентой или маркером.

Шаг 3 — подключение проводов к клеммам диммера

Зачистите концы проводов на 8–10 мм. Фазный провод (приходящий из сети) подключите к клемме, обозначенной как «L» или «IN» (вход). Провод, уходящий на светильник (нагрузка), подключите к клемме «L1», «OUT» (выход) или обозначенной стрелкой. Туго затяните винты клемм, чтобы исключить переходное сопротивление, и слегка потяните за провода, проверяя надежность фиксации.

Шаг 4 — фиксация в подрозетнике и установка рамки

Аккуратно сложите провода гармошкой внутри подрозетника, избегая резких перегибов. Выровняйте механизм диммера по уровню и зафиксируйте его распорными лапками или крепежными винтами к коробке. Установите декоративную рамку и орган управления. После этого можно подавать напряжение и тестировать работу устройства.

Подключение проходного диммера (управление из двух мест)

Организация управления яркостью из нескольких точек требует более сложного подхода, чем простая коммутация.

Отличие от обычного проходного выключателя

При сравнении с обычным проходным выключателем, просто перекидывающим фазу между двумя путевыми (транзитными) проводами, диммер должен не только коммутировать, но и обрабатывать сигнал управления яркостью. Поэтому для реализации этой задачи используются специализированные комплекты «мастер-слейв» (master-slave), где основной диммер управляет нагрузкой, а дополнительные переключатели передают ему управляющие импульсы по отдельному проводу или по радиоканалу.

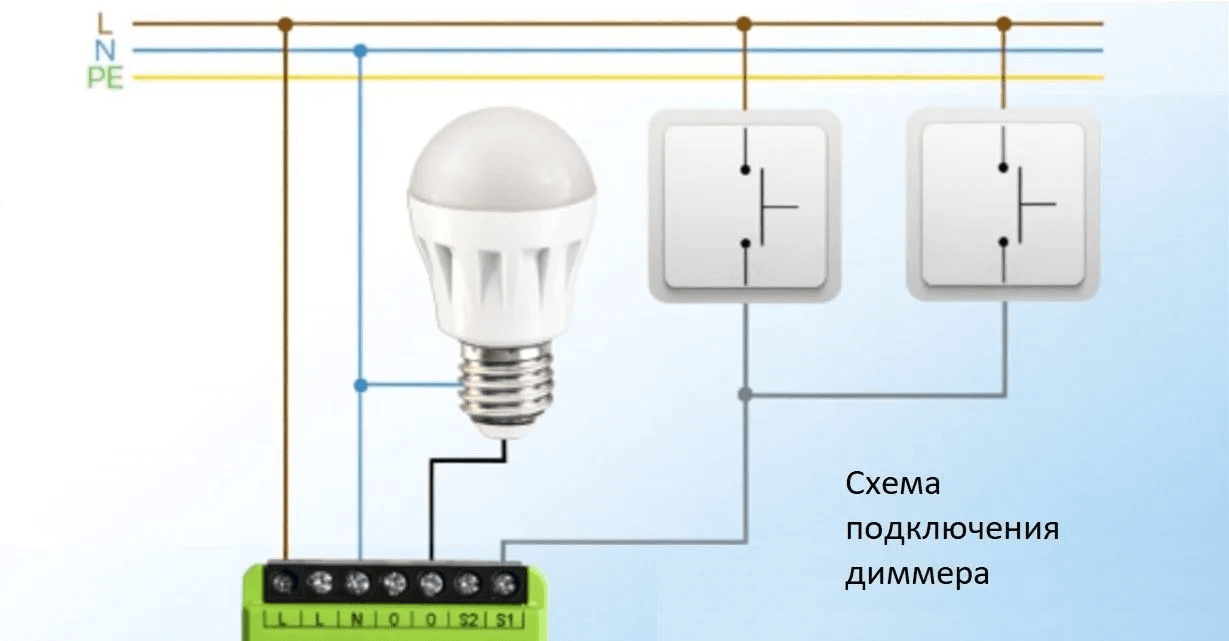

Пример схемы для спальни или длинного коридора

В спальне основной диммер (мастер) устанавливается у входа: к нему подводится фаза и провод, идущий к люстре. У изголовья кровати монтируется дополнительный кнопочный пост (слейв), соединяющийся с мастером отдельным слаботочным или силовым управляющим проводом (в зависимости от модели). Это позволяет как включить свет на полную мощность при входе, так и плавно приглушить его, не вставая с кровати.

Частые проблемы и их решение

Даже при правильном монтаже могут возникать специфические неполадки, имеющие четкие алгоритмы устранения.

Лампы мерцают или гудят при выключении

Эта проблема характерна для светодиодных ламп при использовании диммеров с высоким порогом минимальной нагрузки или при наводках в проводке. Для решения необходимо установить специальный сглаживающий конденсатор (анти-мерцающий модуль или байпас) параллельно нагрузке, либо заменить диммер на модель, чьи элементы схемы лучше совместимы с LED-драйверами (с отсечкой заднего фронта).

Диммер сильно греется или щёлкает

Нагрев корпуса выше допустимого (когда к нему больно прикасаться) или щелчки указывают на то, что суммарная мощность ламп приближается к предельной для данного устройства, либо на срабатывание систем защиты из-за плохого контакта в клеммах, вызывающего микроискрение. Следует проверить затяжку винтов, пересчитать общую мощность нагрузки и, при необходимости, заменить диммер на более мощный или обеспечить лучшую вентиляцию в подрозетнике.

Узкий диапазон регулировки (тускло-ярко резко)

Если регулировка происходит нелинейно (например, 80% хода ручки не дают эффекта, а последние 20% резко меняют яркость), это означает несовпадение характеристик диммера и драйвера лампы. Многие профессиональные диммеры имеют калибровочные потенциометры (trim pots) внутри корпуса, позволяющие вручную настроить минимальный и максимальный пороги яркости под конкретную лампу.

Свет отключается раньше минимума

Если при попытке установить минимальную яркость свет полностью гаснет, значит, напряжение падает ниже порога удержания драйвера лампы или порога срабатывания симистора диммера. Решение заключается в повышении порога минимальной яркости через меню настроек диммера (если это предусмотрено) или в замене ламп на модели, заявленные производителем как совместимые с диммированием на низких уровнях.

Заключение — стоит ли ставить диммер?

Внедрение диммеров в систему освещения — это инвестиция в комфорт и функциональность пространства, и выбор в их пользу становится всё более очевидным, однако он требует взвешенного подхода к выбору компонентов.

Плюсы (атмосфера, экономия, ресурс ламп)

Использование диммеров позволяет трансформировать одно и то же помещение под разные задачи: от яркого рабочего света до интимной вечерней атмосферы. Это снижает зрительную утомляемость, способствует экономии электроэнергии и, за счет снижения рабочих температур, существенно увеличивает срок службы дорогостоящих источников света.

Минусы (шум, совместимость, цена хороших моделей)

К недостаткам можно отнести необходимость тщательного подбора совместимых пар «диммер-лампа», требующую времени и иногда пробных покупок. Бюджетные модели могут издавать раздражающий высокочастотный шум или нагреваться. Качественные, бесшумные диммеры с широким диапазоном регулировки и поддержкой современных LED-ламп стоят заметно дороже обычных выключателей.
