Что такое UART и зачем он нужен

В мире микроэлектроники и программирования микроконтроллеров существует множество способов заставить два устройства «разговаривать» друг с другом. Одним из самых старых, простых и при этом невероятно живучих интерфейсов является UART. Даже в эпоху высокоскоростных USB и беспроводных сетей UART остается незаменимым инструментом в арсенале каждого инженера. Давайте разберемся, что это такое, как оно работает и почему до сих пор активно используется.

Что такое UART простыми словами

Представьте, что два человека хотят переписываться, но у них нет ни телефона, ни интернета. Они договорились передавать друг другу записки через специального курьера. Чтобы не таскать целые книги, они разбили текст на отдельные буквы и кладут каждую букву в отдельный маленький конверт. Курьер забирает конверты по одному и относит получателю.

UART работает примерно так же. Это «курьер», который берет байт данных (например, букву «А») от микроконтроллера, разбивает его на отдельные биты (нули и единицы) и отправляет их по одному проводу друг за другом. Принимающая сторона собирает эти биты обратно в байт. Главное правило: оба участника должны заранее договориться, как быстро курьер будет бегать (скорость передачи), чтобы принимающий успевал забирать конверты.

Расшифровка аббревиатуры и история

Аббревиатура UART расшифровывается как Universal Asynchronous Receiver-Transmitter (Универсальный асинхронный приемопередатчик).

История интерфейса начинается в 1960-х годах. Он был изобретен Гордоном Беллом в компании DEC (Digital Equipment Corporation) для связи с телетайпами. Изначально UART был реализован в виде громоздких микросхем, но с появлением микропроцессоров он был интегрирован прямо внутрь чипов. Несмотря на то, что с тех пор технологии шагнули далеко вперед, базовый принцип работы UART остался практически неизменным.

Зачем нужен UART, если есть USB и Ethernet

Казалось бы, зачем использовать «древний» UART, если есть молниеносный Ethernet или универсальный USB?

Дело в том, что USB и Ethernet — это очень сложные протоколы. Для их работы нужны специальные контроллеры, драйверы, операционные системы и сложные программные стеки. Если вам нужно просто передать пару байт с датчика температуры на микроконтроллер, использование USB будет как стрельба из пушки по воробьям.

UART же работает «на голом железе». Он не требует сложных операционных систем, занимает минимум места на плате и позволяет двум микросхемам общаться напрямую, на самом низком уровне. Это идеальный инструмент для отладки, чтения данных с простых сенсоров и внутрисистемного общения.

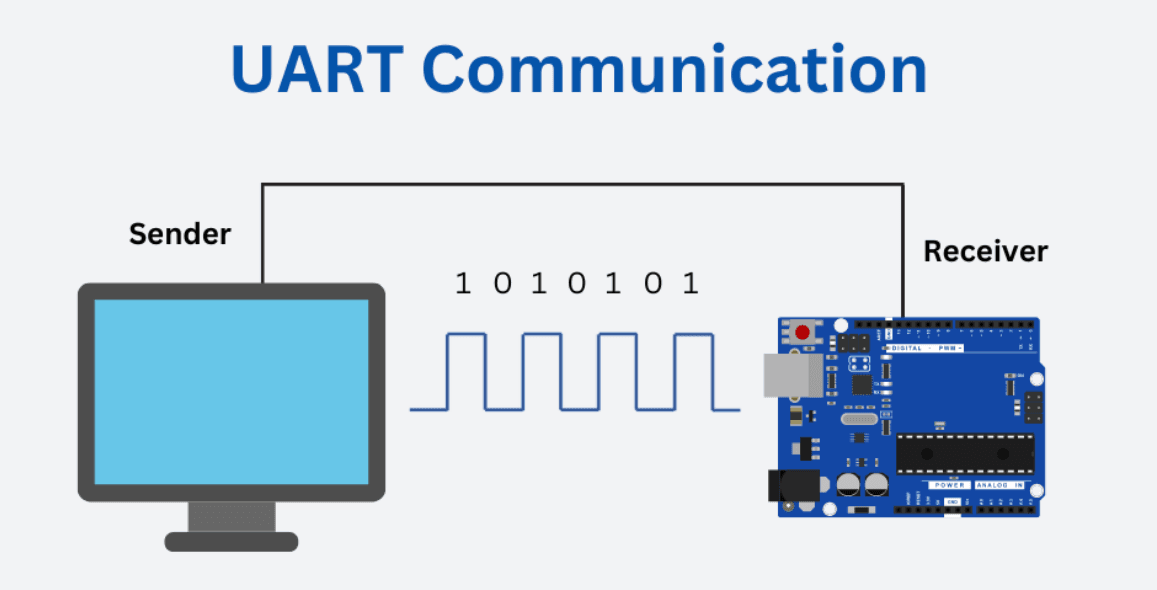

Принцип работы UART: как это устроено

Процесс передачи данных через UART можно разделить на три этапа:

1. Микроконтроллер-передатчик получает параллельные данные (например, 8 бит по 8 разным внутренним шинам).
2. Аппаратный блок UART добавляет к этим данным служебные биты (стартовый, стоповый, иногда четности) и превращает их в последовательный поток, отправляя по одному биту за такт.
3. Микроконтроллер-приемник принимает этот поток, отбрасывает служебные биты и собирает полезные данные обратно в параллельный байт.

Асинхронная передача данных

Слово «асинхронный» в названии означает, что у передатчика и приемника нет общего тактового сигнала (часов). В отличие от других интерфейсов, здесь нет отдельного провода, по которому бежит «ритм» для синхронизации.

Оба устройства работают на своих внутренних тактовых генераторах. Чтобы приемник понял, когда именно нужно считывать очередной бит с линии данных, он ориентируется на специальные стартовые и стоповые сигналы, а также на заранее известную скорость передачи.

Роль тактовой частоты (Baud Rate)

Скорость передачи данных в UART измеряется в бодах (Baud rate) и показывает, сколько бит передается за одну секунду. Самые популярные стандартные скорости: 9600, 19200, 38400, 57600 и 115200 бод.

Критически важно, чтобы скорость на передатчике и приемнике совпадала. Если одно устройство отправляет данные на скорости 9600 бод, а второе ждет их на 115200 бод, приемник будет считывать биты слишком быстро и в итоге получит набор бессмысленных символов (так называемую «кракозябру»).

Стартовый и стоповый биты

Поскольку общего тактового сигнала нет, приемник должен как-то понять, что передача данных началась. Для этого используется стартовый бит. Линия данных в покое всегда находится в состоянии логической «1» (высокий уровень). Когда передатчик хочет отправить данные, он принудительно опускает линию в «0». Приемник видит это падение, понимает: «Ага, начался стартовый бит!» — и запускает свой внутренний таймер, чтобы с нужной периодичностью считывать следующие биты.

После отправки всех полезных битов передатчик возвращает линию в состояние «1» — это стоповый бит. Он служит разделителем между посылками и дает приемнику время подготовиться к приему следующего байта.

Аппаратная часть: линии TX и RX

Физически UART требует минимум двух линий для обмена данными (плюс общая земля):

• TX (Transmit) — линия передачи.
• RX (Receive) — линия приема.

Каждое устройство имеет оба этих пина, но работает оно только в одну сторону по каждому проводу: то, что выходит из TX, должно прийти в RX.

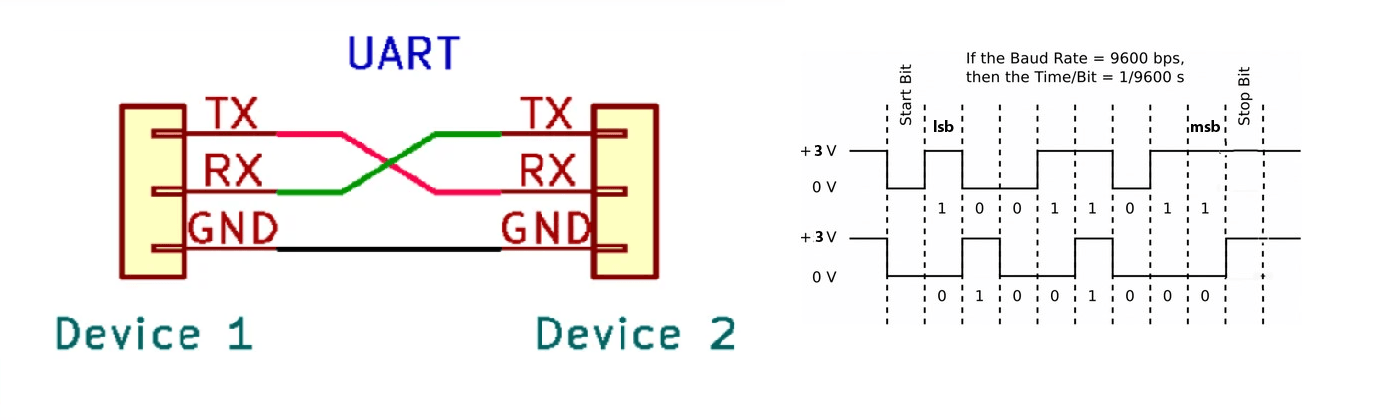

Схема подключения (Cross-over)

Правило подключения UART интуитивно понятно, но именно в нем новички делают больше всего ошибок. Поскольку TX — это выход, а RX — это вход, устройства нужно подключать «накрест» (Cross-over):

• TX первого устройства подключается к RX второго.
• RX первого устройства подключается к TX второго.
• GND (земля) первого устройства обязательно подключается к GND второго. Без общей земли устройства не смогут корректно определять уровни напряжения.

Уровни сигналов: TTL, RS-232, RS-485

Сам по себе UART — это лишь логика формирования кадра. Физические уровни напряжения, которыми передаются эти нули и единицы, могут быть разными:

• TTL (UART TTL): Уровни микроконтроллеров. Логический «0» — это 0 Вольт, а логическая «1» — это 3.3В или 5В (в зависимости от питания чипа). Используется для связи между платами внутри одного устройства.
• RS-232: Старый стандарт для ПК (те самые COM-порты). Использует инвертированную логику и высокие напряжения (от -12В до +12В). Требует специальных микросхем-преобразователей (например, MAX232).
• RS-485: Промышленный стандарт. Использует дифференциальный сигнал (передача разности напряжений между двумя проводами). Отличается высокой помехозащищенностью и возможностью передавать данные на километры.

Формат кадра данных UART

Чтобы приемник мог корректно разобрать поток битов, данные упаковываются в «кадр» (пакет). Стандартный кадр UART выглядит так: [Стартовый бит] -> [Полезные данные] -> [Бит четности (опционально)] -> [Стоповый бит]

Бит четности (Parity Bit)

Это простой механизм проверки на ошибки. При передаче по проводам могут возникать помехи, которые могут исказить бит (например, «0» превратится в «1»). Бит четности позволяет приемнику проверить, не потерялся ли бит по дороге. Передатчик считает количество единиц в полезных данных. Если задана «четность» (Even parity), он добавляет такой бит, чтобы общее количество единиц в кадре стало четным. Приемник делает то же самое: если количество единиц не сходится, он понимает, что произошла ошибка, и может запросить повторную передачу.

Размер полезных данных (Data Bits)

Это количество бит, в которых передается сама информация. Чаще всего используется 8 бит (что соответствует одному байту). Однако стандарт UART позволяет передавать от 5 до 9 бит данных. Например, 9-й бит иногда используется в промышленных сетях для адресации устройств или указания типа сообщения.

Где используется UART сегодня

Несмотря на возраст, UART окружает нас повсюду. Вот самые частые сценарии его применения:

Отладка микроконтроллеров и Arduino

Когда вы пишете код для Arduino или STM32 и используете команду Serial.print(), вы используете UART. Через USB-кабель (в котором часто встроен преобразователь USB-to-UART, например, чип CH340 или CP2102) микроконтроллер отправляет на компьютер текстовые логи, значения с датчиков и сообщения об ошибках. Это главный инструмент отладки embedded-разработчика.

GPS-модули и Bluetooth

Большинство простых GPS-модулей (например, популярные NEO-6M) отдают координаты в виде текстовых строк (протокол NMEA) именно через UART. То же самое касается классических Bluetooth-модулей (вроде HC-05/HC-06): вы отправляете на них команды или данные через UART, а они транслируют это по радиоканалу.

Промышленная автоматизация

На производстве UART (чаще всего в физическом стандарте RS-485) является основой для протокола Modbus RTU. С его помощью связываются промышленные контроллеры (ПЛК), счетчики энергии, датчики давления и частотные преобразователи.

Плюсы и минусы интерфейса UART

Как и любой инструмент, UART имеет свои сильные и слабые стороны.

Простота реализации

Это главный козырь UART. Для его реализации нужно всего два провода. Аппаратная часть предельно проста, а если у микроконтроллера нет встроенного аппаратного UART, его можно легко эмулировать программно (так называемый Software UART или «bit-banging»), просто задерживая выполнение программы на нужное время для формирования битов.

Отсутствие синхронизации и ограничение по расстоянию

Поскольку нет общего тактового сигнала, при очень длинных линиях связи или сильных электромагнитных помехах таймеры передатчика и приемника могут рассинхронизироваться, что приведет к ошибке приема. Кроме того, уровни TTL (3.3В / 5В) очень чувствительны к помехам и затуханию. Без дополнительных преобразователей (как RS-485) UART на уровнях TTL работает на расстояниях не более нескольких десятков сантиметров (максимум 1-2 метра при идеальных условиях).

Чем UART отличается от SPI и I2C

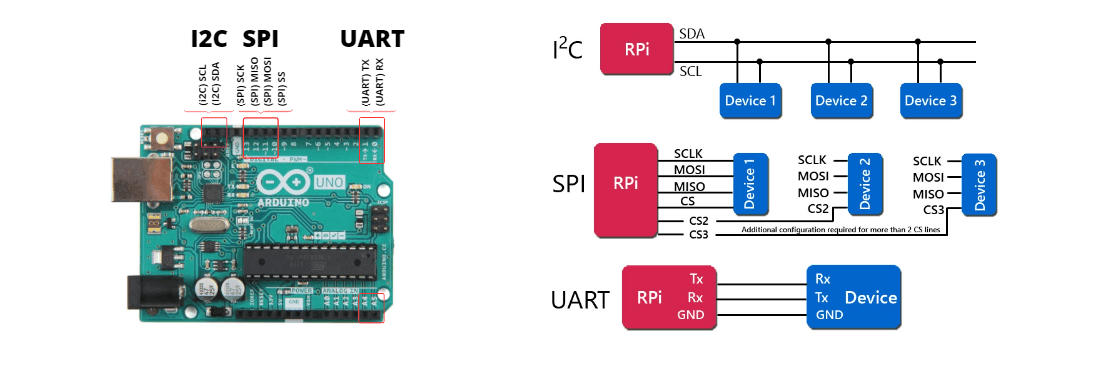

UART, SPI и I2C — это «большая тройка» последовательных интерфейсов в микроэлектронике. Но они решают разные задачи.

Количество проводов и топология

• UART: 2 провода (TX, RX). Топология «точка-точка». Одно устройство может общаться только с одним другим устройством. Чтобы связать три устройства, нужно три пары проводов.
• SPI: 4 провода (MOSI, MISO, SCK, CS). Топология «шина». Позволяет подключить много устройств к одному мастеру, используя отдельные линии выбора (CS) для каждого.
• I2C: 2 провода (SDA, SCL). Топология «шина». Позволяет подключить десятки устройств к одной паре проводов, так как каждое устройство имеет свой уникальный адрес.

Скорость и надежность

• SPI — самый быстрый, так как есть общая тактовая линия (SCK), и данные передаются синхронно.
• I2C — средний по скорости, поддерживает аппаратное подтверждение приема (ACK/NACK).
• UART — обычно самый медленный из этой тройки (хотя бывают и скоростные реализации). В базовом варианте не имеет аппаратного механизма подтверждения приема данных.

Стоит ли использовать UART в вашем проекте

Используйте UART, если:

• Вам нужно связать всего два устройства.
• Скорость передачи данных не критична (до 1-2 Мбит/с).
• Вам нужен простой способ отладки и вывода логов.
• Вы работаете с готовыми модулями (GPS, Bluetooth, Wi-Fi ESP8266/ESP32), которые используют UART как стандартный интерфейс.

Выберите SPI или I2C, если:

• Вам нужно подключить к одному микроконтроллеру много периферийных устройств (дисплеи, датчики, память).
• Требуется высокая скорость обмена данными (SPI).
• Расстояние между устройствами минимально (внутри одной платы).
