ШИМ-контроллер — что это: расшифровка, сферы применения, принцип работы

Широтно-импульсная модуляция (ШИМ) — один из ключевых методов управления мощностью в современной электронике. От регулировки яркости светодиодной ленты до управления электродвигателем, от зарядки аккумулятора солнечной панелью до стабилизации напряжения в блоке питания ноутбука — везде применяется ШИМ-контроллер. В этой статье мы подробно разберём, что такое ШИМ, как он работает, какие бывают типы контроллеров, в чём их преимущества и недостатки, а также расскажем, как правильно выбрать и подключить ШИМ-контроллер для вашей задачи — будь то Arduino-проект, промышленная автоматика или автономная солнечная электростанция.

Мы стремимся делать наши статьи максимально полезными. Если Вам не хватило какой-то информации, оставьте комментарий, мы дополним материал!

Что такое ШИМ-контроллер и зачем он нужен?

Расшифровка аббревиатуры и физический смысл

ШИМ расшифровывается как широтно-импульсная модуляция (в англоязычной литературе — PWM, Pulse Width Modulation). ШИМ-контроллер — это электронное устройство или программно-аппаратный блок, который формирует последовательность прямоугольных импульсов с изменяемой шириной (длительностью) при постоянной частоте следования.

Широтно-импульсная модуляция является одним из фундаментальных методов управления мощностью в электронных цепях. Назначение ШИМ-контроллера состоит в том, чтобы без значительных потерь преобразовывать управляющий сигнал в регулируемую среднюю мощность на нагрузке.

Физический смысл метода состоит в следующем: вместо того чтобы плавно менять амплитуду напряжения на нагрузке (как это делает линейный регулятор), контроллер подаёт на нагрузку полное напряжение питания, но лишь на часть периода. Оставшуюся часть периода нагрузка обесточена. За счёт инерции нагрузки (тепловой, механической, электромагнитной) она «видит» не отдельные импульсы, а усреднённое значение напряжения, пропорциональное доле времени, в течение которого импульс был активен.

Ключевой параметр — коэффициент заполнения (duty cycle, D), выражаемый в процентах:

$$D = \frac{t_{\text{имп}}}{T} \times 100%$$

где $t_{\text{имп}}$ — длительность импульса, $T$ — период следования. При D = 25 % нагрузка получает в среднем четверть напряжения питания, при D = 80 % — четыре пятых.

Среднее напряжение на нагрузке определяется простой формулой:

$$U_{\text{ср}} = D \times U_{\text{пит}}$$

Пример. Источник 24 В, D = 0,35. Среднее напряжение на нагрузке: 24 × 0,35 = 8,4 В. При этом транзистор рассеивает не (24 − 8,4) × I, как в линейном режиме, а лишь $I^2 \cdot R_{DS(on)} \cdot D$, что при R_DS(on) = 20 мОм и I = 3 А даёт 0,063 Вт вместо 47 Вт в линейном регуляторе.

Для интуитивного понимания представьте, что вы включаете и выключаете свет в комнате с частотой 100 раз в секунду. Если свет горит 70 % времени, комната освещена на 70 % от максимума. Глаз не замечает переключений — видит ровный свет. Именно так ШИМ «обманывает» инерционную нагрузку.

Что видно при этом на осциллографе. Если подключить щуп к выходу ШИМ-контроллера, на экране будет видна последовательность прямоугольных импульсов: горизонтальная ось — время, вертикальная — напряжение. Сигнал представляет собой прямоугольные импульсы: верхний уровень равен $U_{\text{пит}}$, нижний — 0 В (или падение на открытом ключе). Ширина «полочки» — $t_{\text{имп}}$, расстояние между фронтами — период $T$. При D = 50 % сигнал симметричен (меандр). При D → 0 % видны узкие «иголки», при D → 100 % — почти постоянная линия с короткими провалами. Фронты не идеально вертикальны: видны задержки включения и выключения (rise/fall time) порядка 10–200 нс у MOSFET.

Чтобы узнать больше о физическом смысле ШИМ, достаточно рассмотреть, как изменяется средняя мощность при постоянной амплитуде импульсов.

Где применяется ШИМ: от подсветки до электродвигателей

Область применения ШИМ-контроллеров охватывает практически всю силовую и сигнальную электронику:

• Управление яркостью светодиодов и подсветкой дисплеев. ШИМ применяется для регулировки яркости различных источников света, от светодиодных лент до матриц дисплеев. Частота выше 1–2 кГц исключает видимое мерцание, а изменение D от 0 до 100 % даёт плавную регулировку яркости.
• Управление скоростью электродвигателей постоянного тока. ШИМ подаётся на обмотку якоря через MOSFET- или IGBT-мост; изменяя D, регулируют среднее напряжение и, соответственно, частоту вращения вала мотора.
• Сервоприводы и шаговые двигатели. Ширина импульса кодирует угол поворота вала сервопривода (стандарт 1–2 мс при периоде 20 мс).
• Импульсные источники питания (DC-DC преобразователи). В современных импульсных блоках питания используются контроллеры с встроенной защитой от перегрева, перегрузки и короткого замыкания. ШИМ-контроллер управляет ключевым транзистором в buck-, boost- и buck-boost-топологиях, обеспечивая стабилизацию выходного напряжения.
• Аудиотехника. Класс D усилителей мощности построен на ШИМ-модуляции звукового сигнала с последующей фильтрацией.

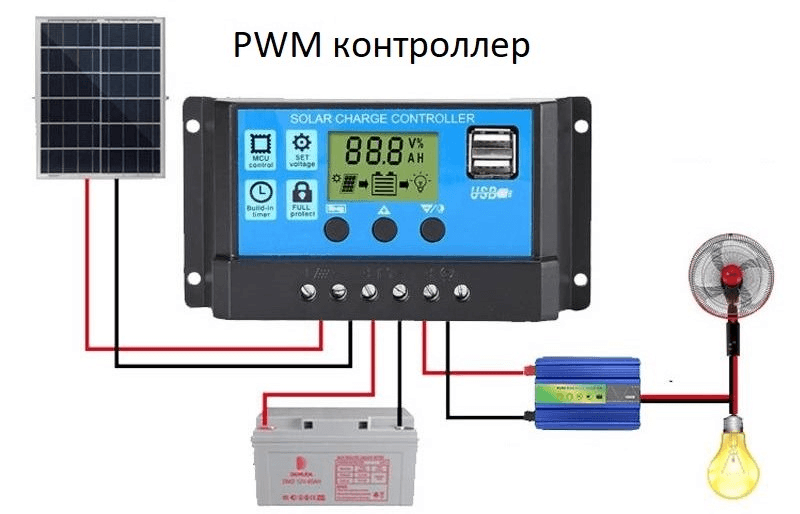

• Солнечная энергетика. PWM-контроллеры заряда регулируют ток от фотоэлектрической панели к аккумуляторной батарее. Солнечные PWM-контроллеры часто встраивают в портативные зарядные станции для туристических походов.
• Промышленная автоматика. Управление нагревателями, клапанами, конвейерными лентами, робототехническими приводами.

Частотные преобразователи (VFD) для асинхронных двигателей. Отдельного упоминания заслуживают промышленные частотники. Здесь трёхфазный инвертор формирует шесть ШИМ-сигналов (по два на фазу), модулируя и частоту, и амплитуду выходного напряжения. Это позволяет плавно менять обороты асинхронного двигателя от 0 до 3000 об/мин без механических редукторов. Промышленные частотные преобразователи содержат автоматические системы защиты, отключающие двигатель при аварии. Мощность промышленных VFD — от 0,75 кВт до нескольких мегаватт. Типичные контроллеры: STM32 с модулями CCM/Advanced Timer, специализированные ASIC типа IRS2453, TMS320F28xxx.

Управление ШИМ в освещении: коэффициент пульсации и влияние на здоровье

При выборе ШИМ-диммера для LED-светильников важно учитывать коэффициент пульсации:

$$K_p = \frac{U_{\max} - U_{\min}}{U_{\max} + U_{\min}} \times 100%$$

Нормативные документы (СанПиН, СП) ограничивают $K_p$ значениями 5–20 % в зависимости от назначения помещения и типа зрительных работ. При частоте ШИМ ниже 300 Гц пульсация заметна периферическим зрением и может вызывать утомление и головную боль. Для видеосъёмки частота должна быть кратна частоте кадров (50/60 Гц × n), иначе на записи видны «полосы» (rolling shutter effect). Вывод: для жилых и офисных LED-светильников рекомендуется ШИМ ≥ 25 кГц либо аналоговое (токовое) диммирование.

В бытовой технике, такой как стиральные машины, инверторные кондиционеры и посудомоечные машины, ШИМ управляет высоковольтными IGBT-модулями или бесколлекторными двигателями.

В концепции «умный дом» ШИМ-диммеры используются для создания сложных световых сценариев и экономии электроэнергии.

Принцип работы: скважность и частота импульсов

Работа ШИМ-контроллера строится на двух взаимосвязанных параметрах:

1. Частота переключения (f) — количество полных циклов «вкл/выкл» в секунду. Определяет, насколько быстро нагрузка реагирует на изменения. Для двигателей типичны 1–20 кГц, для светодиодной подсветки — 100 Гц–25 кГц, для DC-DC преобразователей — 50 кГц–2 МГц.

2. Скважность (S) и коэффициент заполнения (D). Скважность определяется как $S = T / t_{\text{имп}}$, а коэффициент заполнения — как $D = 1/S$. На практике чаще оперируют именно D в процентах.

Типичный цикл работы ШИМ-контроллера:

• Внутренний генератор (таймер, осциллятор) задаёт период T.
• Компаратор сравнивает управляющее напряжение (или цифровой код) с пилообразным/треугольным опорным сигналом.
• Пока опорный сигнал ниже управляющего, выход контроллера находится в состоянии «1» (транзистор открыт, ток течёт через нагрузку).
• Когда опорный сигнал превышает управляющий, выход переключается в «0» (транзистор закрыт).
• Результат — прямоугольные импульсы с шириной, пропорциональной уровню управляющего сигнала.

Управление скважностью импульсов осуществляется с помощью изменения управляющего напряжения на входе компаратора или программной записи кода в регистр сравнения микроконтроллера.

При увеличении D среднее напряжение на нагрузке растёт, при уменьшении — падает. Частота при этом остаётся неизменной, что упрощает проектирование фильтров и снижает спектральные помехи.

Для точного управления сервоприводами сигналы ШИМ проходят через каскады обработки и гальванической развязки, чтобы исключить наводки и смещение логических уровней.

Специализированные микросхемы осуществляют аппаратное производство ШИМ-сигнала без участия центрального процессора, что обеспечивает стабильную частоту и минимальный джиттер.

ШИМ против ЧИМ (PFM): альтернативные методы модуляции. ШИМ — не единственный способ импульсного управления. В ряде применений используют частотно-импульсную модуляцию (ЧИМ, PFM) или их комбинацию:

Параметр	ШИМ (PWM)	ЧИМ (PFM)	Смешанный (PWM/PFM)
Что меняется	Ширина импульса	Частота (период)	Оба параметра
Спектр помех	Сосредоточен на f и гармониках	Размазан по диапазону	Зависит от режима
КПД при малой нагрузке	Снижается (постоянные потери на переключение)	Высокий (импульсы редкие)	Высокий
Сложность фильтрации	Проще (фикс. частота)	Сложнее	Средняя
Пример применения	DC-DC, моторы	Энергоэффективные БП в standby	Современные DC-DC (TPS62xxx, MCP16xx)

В большинстве силовых приложений доминирует ШИМ из-за предсказуемого спектра и простоты расчёта LC-фильтра. PFM встречается в микромощных преобразователях для IoT-устройств.

Мёртвое время (Dead Time) в мостовых схемах. При работе полумостовой или мостовой (H-bridge) схемы два плеча переключаются противофазно. Если верхний и нижний ключи окажутся открыты одновременно, произойдёт сквозной ток (shoot-through) — короткое замыкание шины питания. Для исключения этого между закрытием одного ключа и открытием другого вставляют паузу — мёртвое время, обычно 50–500 нс. В контроллерах типа IR2110, DRV8301, STM32 Advanced Timer dead time задаётся регистром или внешним RC-элементом. Чтобы подробнее изучить влияние мертвого времени на сквозные токи, рекомендуется анализировать осциллограммы затворов с временным разрешением не хуже 10 нс.

В мощных двухтактных преобразователях два транзистора работают поочередно, увеличивая отдаваемую в нагрузку мощность и снижая требования к габаритам трансформатора.

В однотактных обратноходовых преобразователях энергия накапливается в дросселе во время открытого состояния ключа и передаётся в нагрузку после его закрытия. Классический обратноходовой преобразователь является основой большинства современных адаптеров для смартфонов и маломощных блоков питания.

Главные преимущества и недостатки ШИМ-регулировки

Высокий КПД и минимальный нагрев

Основное преимущество ШИМ по сравнению с линейным (аналоговым) регулированием — крайне низкие потери мощности на управляющем элементе. Ключевой транзистор (MOSFET) работает в двух состояниях:

• Полностью открыт — сопротивление канала R_DS(on) составляет миллиомы, падение напряжения минимально, рассеиваемая мощность $P = I^2 \cdot R_{DS(on)}$ ничтожна.
• Полностью закрыт — ток через транзистор не идёт, мощность рассеяния равна нулю.

Кратковременные потери возникают лишь в момент переключения (фронт и срез импульса), но при частотах до сотен килогерц они составляют единицы процентов. В итоге КПД ШИМ-регулятора достигает 90–98 %, тогда как линейный стабилизатор при понижении напряжения с 12 В до 5 В рассеивает более 58 % мощности в виде тепла.

Эффективность импульсного стабилизатора на базе ШИМ может достигать 95 %, что недостижимо для линейных регуляторов при большой разнице входного и выходного напряжений.

Современные технологии полупроводникового производства позволяют создавать MOSFET с экстремально низким сопротивлением канала и малым зарядом затвора, что дополнительно повышает КПД.

Самые критичные потери в MOSFET возникают в моменты переключения, когда ток и напряжение на ключе одновременно максимальны. Поэтому для высоковольтных и высокочастотных применений важны качественный драйвер затвора и оптимальное мёртвое время.

Точность управления и плавность хода

Полезные свойства широтно-импульсной модуляции особенно полно раскрываются при управлении инерционными нагрузками. Цифровая природа ШИМ позволяет задавать коэффициент заполнения с дискретностью, определяемой разрядностью таймера. 8-битный таймер даёт 256 уровней (шаг ≈ 0,39 %), 16-битный — 65 536 уровней (шаг ≈ 0,0015 %). Это обеспечивает:

• Плавное изменение яркости светодиода без видимых ступеней.
• Точное позиционирование сервопривода с разрешением до долей градуса.
• Стабильное поддержание оборотов двигателя при изменяющейся нагрузке (в связке с обратной связью по тахометру или току).
• Минимальный «дребезг» и отсутствие механического износа, характерного для реостатов и потенциометров.

Электромагнитные помехи (EMI) как основной минус

Резкие фронты прямоугольных импульсов содержат широкий спектр гармоник. Это порождает ряд проблем:

• Кондуктивные помехи в цепях питания, способные нарушить работу соседних узлов.
• Излучаемые помехи, особенно при длинных проводах к нагрузке, работающих как антенны.
• Акустический шум: при частотах ниже 20 кГц дроссели и трансформаторы могут «петь» или «щёлкать».
• Наводки на сигнальные линии, что критично в измерительных и аудиотрактах.

При работе с индуктивными нагрузками в цепи возникают выбросы электрических потенциалов, способные пробить полупроводниковый переход или создать импульсные помехи в соседних цепях.

Для борьбы с EMI применяют: снабберные RC-цепи на ключах, экранированные кабели, ферритовые кольца, LC-фильтры на выходе, а также увеличение частоты переключения выше слышимого диапазона. В промышленных устройствах обязательна сертификация по стандартам ЭМС (ГОСТ Р 51318, CISPR 22/32, FCC Part 15).

Ограничения ШИМ, о которых часто забывают:

• Ограниченный диапазон D на практике. При D < 2–3 % и D > 97–98 % нелинейность ключа, задержки драйвера и конечное время переключения искажают форму. Для очень малых D применяют токовое управление или переходят в режим «пропуск циклов» (cycle skipping).
• Акустический шум дросселей. Даже при f > 20 кГц магнитострикция феррита и пьезоэффект керамических конденсаторов могут давать слышимый «звон» на гармониках.
• Взаимодействие с длинными кабелями. При частоте > 100 кГц и длине провода > 1 м отражения волн и паразитная ёмкость кабеля вызывают выбросы и ложные срабатывания защит.

Отдельный модуль ШИМ-контроллера (Standalone-устройство)

Конструкция и элементная база готовых модулей

Готовый ШИМ-модуль представляет собой законченную печатную плату, на которой размещены:

• Задающий генератор — микросхема таймера (NE555, CD4047) или специализированный ШИМ-контроллер (TL494, SG3525, UC3843).
• Силовой ключ — один или несколько MOSFET-транзисторов (IRF520, IRF3205, IRFP4668) либо IGBT для мощных нагрузок. Иногда ключ вынесен на радиатор или выполнен в виде отдельного модуля.
• Драйвер затвора — микросхема уровня IR2110, TC4420 или дискретная схема на комплементарных транзисторах, обеспечивающая быстрое открытие/закрытие силового ключа.
• Защитные элементы — супрессор (TVS-диод), предохранитель, шунт для токовой защиты, обратный диод для индуктивной нагрузки.
• Органы управления — многооборотный потенциометр для ручной регулировки D, иногда цифровой энкодер или интерфейс UART/I²C.
• Клеммные колодки для подключения питания и нагрузки.

Надежность готового модуля напрямую зависит от качества примененных пассивных и активных компонентов, таких как электролитические конденсаторы, шунты, диоды и MOSFET.

Плата обычно рассчитана на питание 5–36 В постоянного тока и коммутирует нагрузку до 5–30 А в зависимости от модели.

В качестве силового ключа в любительских и промышленных конструкциях чаще всего применяются n-канальные MOSFET из-за их низкого сопротивления канала и доступности.

Тепловой расчёт силового ключа. Перед эксплуатацией модуля на предельных токах необходимо убедиться, что ключ не перегреется:

1. Определяем потери:

$$P_{\text{пот}} = I^2 \cdot R_{DS(on)} \cdot D + \frac{1}{2} \cdot U \cdot I \cdot (t_r + t_f) \cdot f$$

где $t_r$, $t_f$ — время нарастания и спада, $f$ — частота переключения.

2. Пример: I = 10 А, R_DS(on) = 15 мОм, D = 0,7, U = 24 В, t_r = t_f = 1 мкс (реалистично для простого драйвера или прямого управления GPIO), f = 20 кГц.

   • Статические: $10^2 \cdot 0{,}015 \cdot 0{,}7 = 1{,}05$ Вт.
   • Динамические: $0{,}5 \cdot 24 \cdot 10 \cdot 2 \cdot 10^{-6} \cdot 20000 = 4{,}8$ Вт.
   • Итого ≈ 5,85 Вт.

3. Без радиатора корпус TO-220 рассеивает ≈ 1–1,5 Вт (перегрев). Нужен радиатор с тепловым сопротивлением:

$$R_{th,rad} \leq \frac{T_{j,\max} - T_{amb}}{P_{\text{пот}}} - R_{th,jc}$$

При Tj_max = 150 °C, Tamb = 40 °C, R_th,jc = 1 °C/Вт: $R_{th,rad} \leq \frac{110}{5{,}85} - 1 ≈ 17{,}8$ °C/Вт. Подойдёт алюминиевый профиль 20 × 20 мм длиной 30–40 мм.

При превышении допустимой температуры кристалла срабатывает встроенная термозащита, блокирующая генерацию импульсов, либо разрушается полупроводниковая структура, если защита отсутствует.

Защита от короткого замыкания и перегрузки. В модулях среднего и верхнего сегмента реализованы:

• Токовая отсечка по шунту (резистор 1–10 мОм) или по датчику Холла. При превышении порога компаратор мгновенно закрывает затвор.
• Термозащита — термистор NTC на радиаторе или встроенный датчик в драйвере (например, в DRV8871).
• Защита от превышения U_пит (UVLO/OVLO) — при выходе напряжения за допустимые рамки контроллер блокирует выход.

Популярные модели (на базе NE555 или драйверов)

Ведущие полупроводниковые компании, такие как Infineon, Texas Instruments, STMicroelectronics и Microchip, выпускают как простые ШИМ-контроллеры, так и сложные драйверы с встроенными защитами.

Модель / основа	Частота	Макс. ток	Особенности
Модуль на NE555 + IRF520	1 Гц – 200 кГц	до 5 А (при радиаторе)	Простейшая схема, ручная регулировка потенциометром
XL4005 / XL6009 (PWM DC-DC)	180–300 кГц	до 5 А	Встроенная обратная связь, стабилизация напряжения
Модуль на TL494 + IRFP4668	1–300 кГц	до 30 А	Два канала, защита по току, мостовое включение
BTS7960 (драйвер H-моста)	до 25 кГц	до 43 А пиково	Реверс двигателя, ШИМ + направление, логический вход 3,3/5 В
Платы на SG3525 / UC3843	50–500 кГц	зависит от внешних ключей	Предназначены для построения импульсных БП
IRS2453 (Infineon)	до 500 кГц	внешний ключ	Полумостовой драйвер для инверторов, встроенный dead-time
DRV8825 (TI)	до 250 кГц	2,5 А на фазу	Драйвер шагового двигателя, микрошаг 1/32
MC33886 (NXP)	до 20 кГц	5 А пиково	H-мост для автомобильных применений, SPI-диагностика
EG8010 / EG8025	50 Гц на выходе	внешний IGBT	Чистый синус для инверторов 12/24 → 220 В

Серия микросхем TL494 десятилетиями остается стандартом для построения лабораторных и промышленных блоков питания благодаря гибкости и наличию двух встроенных каналов.

Если нужной микросхемы нет в наличии, радиолюбители часто подбирают отечественные или зарубежные аналоги с идентичной распиновкой и близкими электрическими параметрами.

При покупке готового модуля важно учитывать, что неизвестный производитель может завысить паспортные токи в маркетинговых целях, поэтому реальные испытания под нагрузкой обязательны.

Для любительских проектов наиболее популярны модули на NE555 (дешевизна, наглядность) и драйверы BTS7960/L298N для управления моторами.

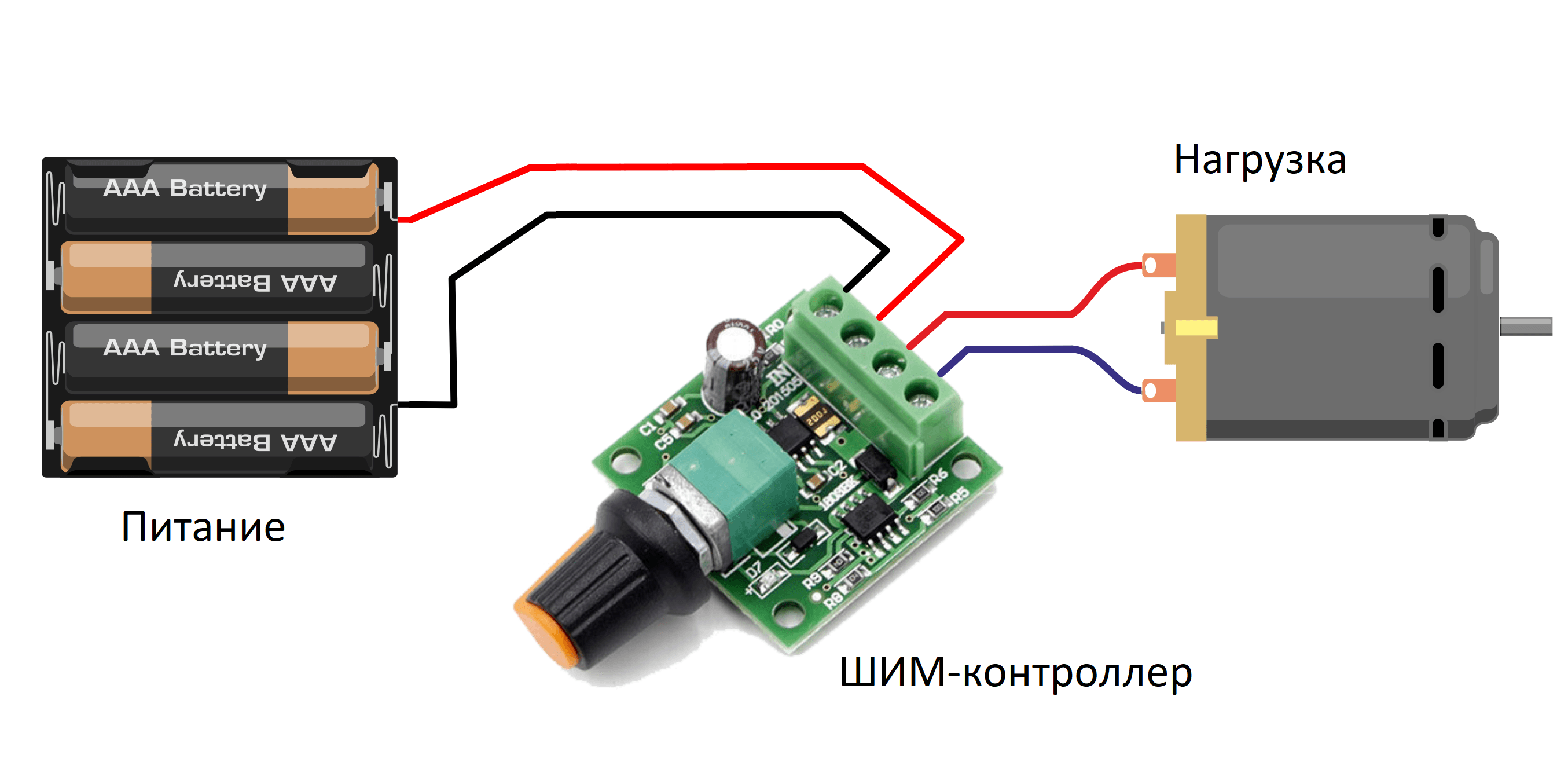

Подключение нагрузки и питание модуля

Типовая схема подключения:

1. Питание модуля. Клеммы V+ и GND подключаются к источнику постоянного тока. Важно соблюдать полярность и не превышать максимальное напряжение, указанное в спецификации (обычно 36 В для модулей на IRF-транзисторах).
2. Нагрузка. Подключается между клеммой «Load» и «GND» (для low-side ключа) либо в разрыв положительного провода (high-side). Для индуктивных нагрузок (мотор, реле, электромагнит) обязательна установка шунтирующего диода (1N4007, SB560) параллельно обмотке.
3. Управляющий сигнал. Если модуль принимает внешний ШИМ (вход PWM/SIGNAL), он подаётся с GPIO микроконтроллера. Уровни логики должны совпадать: 3,3 В для Raspberry Pi, 5 В для Arduino Uno.
4. Разделение земель. При питании нагрузки отдельным источником «силовая земля» и «логическая земля» соединяются в одной точке, чтобы исключить протекание импульсных токов через сигнальные цепи. Логическая и силовая части схемы должны иметь общий провод, соединенный по топологии «звезда».

Перед первым включением рекомендуется установить потенциометр в положение минимальной скважности и проверить осциллографом форму сигнала на затворе MOSFET. Для визуализации формы сигнала и измерения коэффициента заполнения применяются цифровые осциллографы и другие измерительные приборы.

ШИМ как встроенная функция микроконтроллеров

ШИМ в Arduino (AVR): аппаратные таймеры и выводы

Микроконтроллеры AVR (ATmega328P, ATmega2560), используемые в платах Arduino, содержат аппаратные таймеры/счётчики (Timer0, Timer1, Timer2), способные генерировать ШИМ без участия процессора. Основные режимы:

• Fast PWM — счётчик считает от 0 до верхнего предела (TOP), при совпадении с регистром сравнения (OCRnx) выход переключается. Позволяет получить более высокую частоту.
• Phase Correct PWM — счётчик считает вверх и вниз, что даёт симметричный импульс и меньшие гармоники, но вдвое меньшую максимальную частоту при том же TOP.

На Arduino Uno (ATmega328P):

• Timer0 (8-бит): выводы D5, D6. Частота по умолчанию ≈ 980 Гц (режим Fast PWM, предделитель /64).
• Timer1 (16-бит): выводы D9, D10. Частота по умолчанию ≈ 490 Гц (режим Phase Correct PWM).
• Timer2 (8-бит): выводы D3, D11. Частота по умолчанию ≈ 490 Гц (режим Phase Correct PWM).

В среде Arduino IDE простейший вызов analogWrite(pin, value) формирует ШИМ с D = value/255. Для тонкой настройки частоты и режима обращаются напрямую к регистрам TCCRxA, TCCRxB, OCRxA.

В блоках питания ноутбуков и внешних адаптеров ШИМ-контроллеры работают на частотах свыше 100 кГц для уменьшения габаритов трансформаторов и фильтров, поэтому для ремонта и модификации таких устройств необходимы соответствующие знания и приборы.

Разрешение и частота: взаимная зависимость. Между этими параметрами существует жёсткий комппромисс:

$$f_{\text{ШИМ}} = \frac{f_{\text{так}}}{N_{\text{преддел}} \cdot (TOP + 1)}$$

где $f_{\text{так}}$ — тактовая частота таймера, $N_{\text{преддел}}$ — коэффициент предделителя, TOP — максимальное значение счётчика.

• Увеличивая разрешение (TOP = 65 535 для 16 бит), вы снижаете максимальную частоту.
• Увеличивая частоту (уменьшая предделитель), вы теряете дискретность D.
• На Arduino Uno (16 МГц, Timer1, prescaler = 1): f = 16 000 000 / 65 536 ≈ 244 Гц при 16-битном разрешении. Для 20 кГц придётся пожертвовать разрешением до ~800 уровней (≈ 9,6 бит).

Для плавного запуска мощных электродвигателей используется режим soft-start, при котором скважность нарастает постепенно, ограничивая пусковой ток и механические удары.

ШИМ в Raspberry Pi: программный и аппаратный варианты

Raspberry Pi (BCM2835/BCM2711) предлагает два пути:

Аппаратный ШИМ (Hardware PWM):

• Доступен на GPIO 12 и GPIO 18 (PWM0), GPIO 13 и GPIO 19 (PWM1).
• Управляется блоком Clock Manager + PWM-контроллером SoC.
• Частота и D задаются через регистры; типичный диапазон 1 Гц – несколько сотен кГц с шагом, определяемым делителем тактовой частоты.
• Библиотеки: pigpio, rpi-hardware-pwm, модуль pwm в Linux-ядре (/sys/class/pwm/).

Программный ШИМ (Software PWM):

• Реализуется на любом GPIO через таймерные прерывания или библиотеку RPi.GPIO / gpiozero.
• Частота ограничена задержками ОС Linux (джиттер 50–500 мкс), что делает непригодным для управления сервоприводами с высокой точностью или DC-DC преобразователями.
• Подходит для плавной регулировки яркости светодиода или управления нагревателем, где допустимы ±1–2 % погрешности.

Одноплатные компьютеры, такие как Raspberry Pi, могут генерировать аппаратный ШИМ через специализированные выводы GPIO, но для многоканального управления часто используют внешние расширители по I²C.

ESP32: LEDC-контроллер как гибкий генератор ШИМ. В контексте микроконтроллеров нельзя обойти ESP32. Он содержит 8 независимых LEDC-каналов (4 высокоскоростных и 4 низкоскоростных), каждый с настраиваемой частотой и разрешением до 20 бит. В качестве тактовой базы используется APB-частота 80 МГц, от которой через программируемый делитель формируется нужная частота ШИМ. Это позволяет одновременно управлять несколькими моторами, сервоприводами и LED-каналами без внешних модулей. Конфигурация через ledcSetup() и ledcWrite() в Arduino IDE или через регистры в ESP-IDF.

Сравнение подходов: точность против гибкости

Критерий	Аппаратный ШИМ (AVR, HW-PWM Pi, ESP32 LEDC)	Программный ШИМ (Pi GPIO)
Джиттер фронтов	< 1 такт CPU (≈ 62 нс на 16 МГц)	50–500 мкс (зависит от нагрузки ОС)
Макс. частота	Сотни кГц – МГц	Практически до 1–2 кГц
Количество каналов	Ограничено числом таймеров (2–16)	Теоретически любой GPIO
Загрузка CPU	Нулевая	Ощутимая при нескольких каналах
Гибкость перенастройки	Требует работы с регистрами	Легко меняется в Python-скрипте

Вывод: для ответственных задач (моторы, DC-DC, серво) используют аппаратный ШИМ или внешние модули. Для «мягких» нагрузок допустим программный ШИМ.

Далее мы рассмотрим особенности солнечных ШИМ-контроллеров как отдельного класса устройств.

Разновидность: Солнечный ШИМ-контроллер (PWM Solar Charge Controller)

Отличие от MPPT: почему ШИМ дешевле и проще

В солнечных энергосистемах контроллер заряда стоит между фотоэлектрической (ФЭ) панелью и аккумуляторной батареей (АКБ). Два основных типа:

• PWM (ШИМ) — панель подключается к АКБ через ключ, который периодически замыкается и размыкается. Панель работает практически при напряжении АКБ (12–14,4 В для 12-вольтовой системы).
• MPPT (Maximum Power Point Tracking) — DC-DC преобразователь, который «отслеживает» точку максимальной мощности панели (обычно 17–36 В) и преобразует избыток напряжения в дополнительный ток заряда.

ШИМ-контроллер проще конструктивно: в нём нет индуктивностей, многокаскадного преобразователя и сложного алгоритма отслеживания. Себестоимость ограничена MOSFET-ключом, ШИМ-микросхемой и датчиком напряжения. Отсюда цена в 3–5 раз ниже, чем у MPPT аналогичного тока.

Главные отличия ШИМ от MPPT заключаются в отсутствии индуктивного накопителя энергии, более низкой стоимости и меньшем КПД при большом несоответствии напряжения панели и АКБ.

Принцип работы солнечного ШИМ: «отключение» панели при полном заряде АКБ

Когда АКБ разряжена, контроллер держит ключ замкнутым (D ≈ 100 %), и панель отдаёт максимальный ток. По мере роста напряжения на АКБ контроллер начинает «нарезать» ток импульсами:

• При достижении напряжения абсорбции (обычно 14,4 В для AGM/GEL) скважность уменьшается, средний ток снижается.
• При полном заряде (13,6–13,8 В, режим float) ключ практически разомкнут, и панель лишь компенсирует саморазряд.

Фактически ШИМ-контроллер не преобразует избыточное напряжение панели в ток, а просто «отсекает» лишнее. Поэтому панель с Vmp = 18 В, подключённая к 12-вольтовой АКБ через PWM, отдаёт лишь около 70 % своей номинальной мощности.

КПД ШИМ-контроллера в зависимости от соотношения Vmp / V_AKБ:

$$\eta_{\text{PWM}} \approx \frac{V_{\text{АКБ}}}{V_{mp}} \times 100%$$

• Панель Vmp = 18 В, АКБ = 12 В → η ≈ 67 %.
• Панель Vmp = 18 В, АКБ = 14,4 В (стадия absorption) → η ≈ 80 %.
• Панель Vmp = 36 В, АКБ = 12 В → η ≈ 33 % (поэтому для 36-В панелей ШИМ неэффективен, нужен MPPT).

При подключении солнечной панели напрямую аккумулятор быстро выйдет из строя из-за неконтролируемого перезаряда, кипения электролита или деградации литиевых ячеек.

Напряжения стадий заряда для разных типов АКБ:

Тип АКБ	Bulk / Absorption, В	Float, В	Equalization, В
Flooded (жидкий электролит)	14,8–15,0	13,6–13,8	15,5–16,2
AGM	14,4–14,7	13,5–13,8	Не рекомендуется
GEL	14,1–14,4	13,5–13,8	Не рекомендуется
LiFePO₄ (12 В, 4S)	14,2–14,6	13,6	Не требуется
Li-ion NMC (12 В, 3S)	12,6	Не рекомендуется / 12,4 для хранения	Не требуется

Важно: для литиевых АКБ ШИМ-контроллер должен иметь соответствующий профиль или внешнюю BMS. Заряд «свинцовым» профилем 14,4 В литий разрушает. Для Li-ion NMC 3S максимальное напряжение составляет 12,6 В (4,2 В на элемент), а режим float обычно не применяется.

Этапы заряда при использовании ШИМ

Большинство PWM-контроллеров реализуют трёх- или четырёхстадийный алгоритм:

1. Bulk (основной заряд). D ≈ 100 %, ток ограничен лишь возможностями панели и внутренним сопротивлением АКБ. Напряжение растёт до 14,4–14,8 В.
2. Absorption (абсорбция). Напряжение удерживается на уровне 14,4 В; ШИМ постепенно снижает ток по мере насыщения АКБ. Длительность 1–3 ч.
3. Float (поддерживающий заряд). Напряжение снижается до 13,6–13,8 В. Скважность минимальна, ток составляет 0,5–2 % от ёмкости АКБ. Режим предотвращает сульфатацию и саморазряд.
4. Equalization (выравнивание) — опциональная стадия для обслуживаемых свинцово-кислотных АКБ. Кратковременный перезаряд до 15–15,5 В для перемешивания электролита.

Когда оправдан выбор ШИМ, а когда лучше MPPT

ШИМ-контроллер предпочтителен, если:

• Мощность системы до 200–300 Вт.
• Панель рассчитана на «12-вольтовую» работу (Vmp ≈ 17–18 В для 12-В АКБ).
• Бюджет ограничен; важна простота и надёжность.
• Климат тёплый, инсоляция стабильная (потери на несовпадении напряжений невелики).
• Система сезонная (дача, кемпинг, освещение).

MPPT оправдан, когда:

• Панель имеет Vmp значительно выше напряжения АКБ (например, 60-ячеечная панель Vmp ≈ 30 В для 12-В АКБ).
• Мощность системы от 400 Вт и выше.
• Климат холодный или переменная облачность (MPPT выигрывает 15–30 % энергии).
• Необходим заряд АКБ большим током при малой площади панелей.

Критерии выбора ШИМ-контроллера для вашей задачи

Расчёт тока нагрузки и запас мощности

Первый шаг — определить максимальный ток нагрузки:

$$I_{\text{нагр}} = \frac{P_{\text{нагр}}}{U_{\text{пит}}}$$

Для двигателя учитывают пусковой ток, который в 3–7 раз превышает номинальный. Для светодиодных лент — суммарный ток всех сегментов.

Запас мощности. Силовой ключ модуля должен выдерживать ток не менее 1,3–1,5 × I_нагр непрерывно и 2 × I_нагр в импульсе. Например, для мотора с номиналом 8 А и пуском 40 А выбирают модуль на 15–20 А непрерывного тока с пиковым рейтингом ≥ 50 А. Также проверяют рассеиваемую мощность на ключе: $P_{\text{потерь}} = I^2 \cdot R_{DS(on)} \cdot D$; при необходимости устанавливают радиатор.

К силовым ключам, работающим на высоких частотах, предъявляются жесткие требования по быстродействию, паразитной ёмкости и тепловому сопротивлению.

Расчёт сечения проводов для силовой цепи:

• Для меди допустимая плотность тока 5–7 А/мм² (при кратковременной нагрузке до 10 А/мм²).
• Пример: ток 20 А → сечение не менее 20/6 ≈ 3,3 мм² → выбирают 4 мм².
• На длине > 1 м учитывают падение: $\Delta U = I \cdot \rho \cdot \frac{2L}{S}$. Для 20 А, L = 2 м, S = 4 мм²: ΔU ≈ 0,35 В — приемлемо.

Тип управляемой нагрузки (индуктивная, емкостная, активная)

• Активная нагрузка (лампы накаливания, нагреватели, резисторы). Наименее требовательна: нет выбросов ЭДС, нет пусковых бросков (кроме холодной нити). Подойдёт любой ШИМ-модуль подходящего тока.
• Индуктивная нагрузка (двигатели, реле, соленоиды). При размыкании ключа возникает выброс напряжения $U = -L \cdot dI/dt$, способный пробить транзистор. Обязательны: шунтирующий (freewheeling) диод, снаббер, а в случае H-моста — рекуперативные цепочки. Частоту ШИМ выбирают ниже резонансной частоты обмотки.
• Ёмкостная нагрузка (конденсаторные батареи, длинные кабели, LED-драйверы с входным конденсатором). В момент включения возникает бросок тока заряда ёмкости. Необходим мягкий старт (soft-start) или токоограничивающий резистор в цепи затвора.

При проектировании H-моста важно учитывать разброс параметров разных плеч, чтобы избежать асимметрии, подмагничивания сердечника и сквозных токов.

Совместимость с архитектурой (Arduino Shield, Raspberry Pi HAT или клеммник)

• Arduino Shield — плата вставляется непосредственно в разъёмы Arduino. Удобно для прототипов; питание и сигналы проходят через гребёнки. Пример: Motor Shield L293D/L298N, Adafruit PCA9685 (16 каналов, I²C).
• Raspberry Pi HAT — аналогичный форм-фактор для RPi, часто с EEPROM для автоопределения. Пример: Pimoroni Automation HAT, Seeed Motor Driver HAT.
• Отдельный модуль с клеммниками — универсальный вариант: подключается проводами к любому контроллеру или работает автономно с потенциометром. Подходит для силовых задач (десятки ампер), где важно сечение проводов и удобство монтажа в щите.
• Промышленный DIN-модуль — для шкафов автоматики, с интерфейсом 0–10 В / 4–20 мА, гальванической развязкой и сертификацией.

При выборе проверяют: уровень логического входа (3,3 В или 5 В), наличие подтягивающих резисторов, возможность подачи внешнего питания на нагрузку отдельно от логики.

Частые ошибки при выборе и подключении

Распространенные ошибки новичков включают отсутствие шунтирующего диода, неправильный выбор частоты коммутации и игнорирование теплового режима.

1. Выбор модуля «впритык» по току. Модуль на 10 А при постоянной нагрузке 9 А перегревается без радиатора. Запас 30–50 % обязателен.
2. Отсутствие обратного диода для мотора. Первый же цикл выключения выбрасывает 200–600 В и пробивает MOSFET.
3. Длинные провода (> 30 см) от контроллера к затвору MOSFET. Паразитная индуктивность вызывает «звон» и ложные открытия. Решение: скрутка, ферритовая бусина, драйвер вблизи ключа.
4. Питание логики и силовой части от одного источника без развязки. Импульсные токи по «земле» вызывают сбои микроконтроллера. Решение: отдельные провода, звезда, LC-фильтр по входу логики.
5. Игнорирование dead time в самодельных H-мостах. Приводит к сквозным токам и мгновенному выходу из строя обоих плеч.
6. Использование программного ШИМ на Raspberry Pi для сервопривода. Джиттер ОС Linux приводит к «дрожанию» вала. Решение: аппаратный PWM или внешний контроллер PCA9685 по I²C.

Заключение и практические советы

Безопасность при работе с силовой ШИМ

• Обесточивайте схему перед пайкой, переподключением проводов и заменой предохранителей. Конденсаторы в DC-DC цепях могут сохранять заряд десятки секунд.
• Соблюдайте полярность. Обратное подключение питания к модулю с MOSFET-ключом часто приводит к мгновенному пробою.
• Используйте предохранитель в цепи питания нагрузки, рассчитанный на 1,2–1,5 × номинального тока.
• Не превышайте напряжение на затворе MOSFET (обычно ±20 В). При управлении от 3,3-вольтовой логики убедитесь, что драйвер затвора обеспечивает полный уровень открытия.
• Обеспечьте вентиляцию и радиаторы при токах выше 5 А. Трогайте корпус только после отключения питания.
• Экранируйте и фильтруйте длинные провода к индуктивной нагрузке, чтобы снизить ЭДС-выбросы и EMI.

Управление сложными электромеханическими приводами требует замкнутых процессов регулирования с обратной связью по току, скорости и температуре, поэтому при проектировании ответственных систем не пренебрегайте защитными цепями.

Чек-лист перед первым включением:

• Полярность питания проверена мультиметром.
• Нагрузка подключена, диод для индуктивной нагрузки установлен.
• Потенциометр / регистр D в минимуме.
• Предохранитель в цепи питания соответствует току.
• Радиатор закреплён, термопаста нанесена.
• Провода затвора не длиннее 10 см, скручены.
• Логическая и силовая «земли» соединены в одной точке.
• Осциллограф или мультиметр подключены для контроля.
• Первый пуск — в течение 5 секунд, рука на выключателе.

Рекомендация: с чего начать новичку

1. Освойте теорию на симуляторе. Бесплатные среды (LTspice, Tinkercad Circuits, Falstad) позволяют визуализировать ШИМ-сигнал и увидеть, как меняется среднее напряжение при изменении D.
2. Соберите простейшую схему на NE555 + IRF520. Подключите светодиод с резистором и покрутите потенциометр — увидите плавное изменение яркости. Это даст интуитивное понимание скважности.
3. Перейдите к Arduino. Напишите скетч с analogWrite(), подключите мотор через драйвер L298N или BTS7960. Поэкспериментируйте с частотой, записав в регистры таймера.
4. Добавьте обратную связь. Подключите энкодер к мотору и реализуйте простейший ПИ-регулятор скорости — так вы поймёте, зачем ШИМ нужен в замкнутых системах.
5. Масштабируйте задачу. Соберите регулятор оборотов вентилятора, диммер для LED-ленты или маломощный солнечный контроллер — каждый проект закрепит отдельный аспект ШИМ.

Глоссарий ключевых терминов

Термин	Определение
Duty Cycle (D)	Отношение длительности импульса к периоду, выраженное в % или долях единицы
Скважность (S)	Отношение периода к длительности импульса, S = 1/D
Dead time	Пауза между закрытием одного и открытием другого ключа в мостовой схеме
Shoot-through	Сквозной ток при одновременном открытии верхнего и нижнего ключей
ESR	Эквивалентное последовательное сопротивление конденсатора
Freewheeling diode	Шунтирующий диод для гашения ЭДС самоиндукции
Soft start	Плавное нарастание D от 0 до рабочего значения при включении
UVLO / OVLO	Защита от пониженного / повышенного напряжения питания
Vmp	Напряжение в точке максимальной мощности солнечной панели
MPPT	Алгоритм отслеживания точки максимальной мощности
EMI	Электромагнитные помехи (Electromagnetic Interference)
VFD	Частотный преобразователь (Variable Frequency Drive)
H-bridge	Мостовая схема из четырёх ключей для реверсивного управления нагрузкой
LC-фильтр	Индуктивно-ёмкостный фильтр для сглаживания ШИМ-сигнала
