Промышленный интерфейс 4–20 мА (токовая петля): что это

В современной промышленности и системах автоматизации предприятий стандарты связи непрерывно эволюционируют: появляются сложные цифровые шины, беспроводные ячеистые сети и облачные IoT-платформы. Тем не менее, аналоговая токовая петля 4–20 мА остается основным стандартом индустрии уже более полувека. От нефтеперерабатывающих заводов и водоочистных сооружений до фармацевтических производств — именно этот интерфейс обеспечивает надежную связь между полевыми приборами и программируемым логическим контроллером (ПЛК), находя широкое применение на опасных производствах. В этой статье мы подробно разберем физику процесса, инженерные нюансы проектирования, подводные камни монтажа и причины, по которым классическая токовая петля продолжает доминировать даже в эпоху Индустрии 4.0.

Мы стремимся делать наши статьи максимально полезными. Если Вам не хватило какой-то информации, оставьте комментарий, мы дополним материал!

Что такое токовая петля 4–20 мА?

Определение и базовый принцип работы

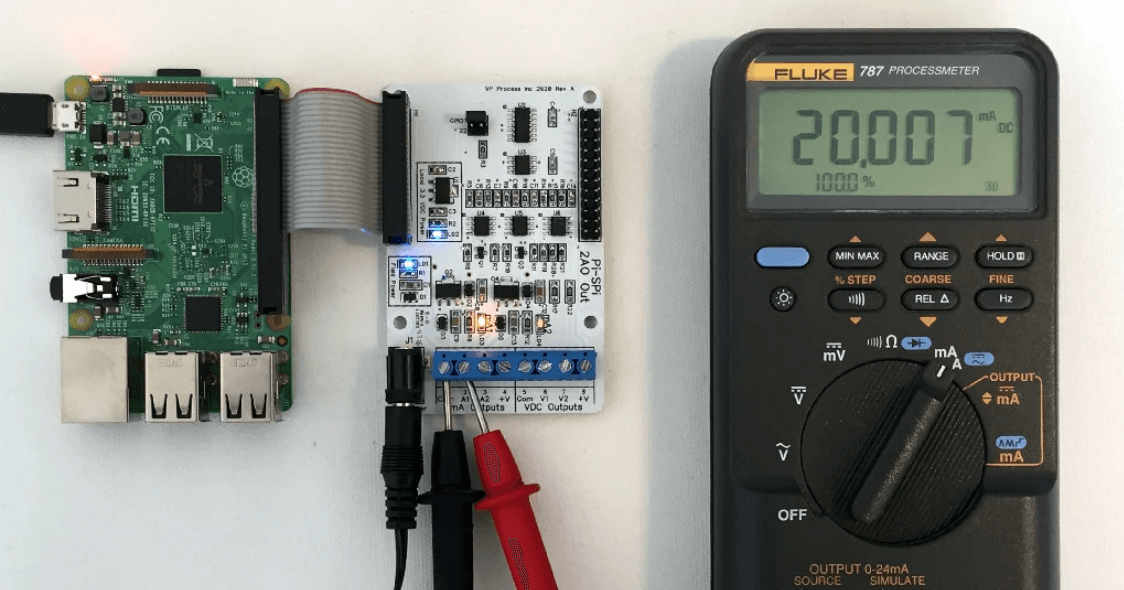

Токовая петля 4–20 мА — это аналоговый стандарт передачи сигналов, применяемый для связи между датчиками, исполнительными механизмами и контроллерами. В отличие от интерфейсов, передающих информацию с помощью напряжения, здесь носителем данных является сила тока в замкнутой электрической цепи (петле).

Диапазон значений жестко стандартизирован: 4 мА соответствует нулевому значению измеряемой величины (0%), а 20 мА — максимальному (100%). С точки зрения схемотехники передатчик представляет собой управляемый источник тока. Он не просто меняет сопротивление, а непрерывно и динамически отслеживает изменения сопротивления проводов и контактов, изменяя падение напряжения на самом себе, чтобы поддерживать в цепи ровно заданные миллиамперы.

Почему диапазон начинается с 4 мА, а не с 0?

Начальное значение в 4 мА называется «живым нулем» (Live Zero). Это элегантное инженерное решение преследует две важнейшие цели:

1. Диагностика обрыва. Если ток в цепи падает до 0 мА, система однозначно распознает это как обрыв провода, отсутствие питания или поломку датчика, а не как реальное физическое значение «ноль» (например, пустой бак или отсутствие давления).
2. Питание двухпроводных датчиков. В самой популярной двухпроводной схеме одни и те же провода используются и для питания электроники датчика, и для передачи сигнала. Тока в 4 мА (и сопутствующей мощности) достаточно, чтобы обеспечить энергией микросхемы передатчика даже при минимальном измеряемом значении.

Почему стандарт 4–20 мА доминирует в промышленности?

Помехоустойчивость и передача на большие расстояния

Согласно закону Кирхгофа, ток в последовательной цепи одинаков в любой ее точке. Это означает, что сопротивление медных проводов линии связи (которое может быть значительным при длине кабеля в сотни метров) практически не влияет на величину сигнала, пока источник питания способен компенсировать падение напряжения. Токовый сигнал мало подвержен затуханию на трассе. Кроме того, токовая петля имеет низкое волновое сопротивление, что позволяет эффективно отделять полезный сигнал от электромагнитных наводок, создаваемых частотными преобразователями или силовым оборудованием.

Простота диагностики обрыва линии

Промышленный стандарт NAMUR NE 43 детально регламентирует состояния токовой петли для правильного программирования систем ПАЗ (противоаварийной защиты). Контроллер легко распознает аварию, анализируя выход тока за рабочие границы: Значение ≤ 3,6 мА трактуется как отказ «вниз» (Downscale fault): явная поломка датчика или обрыв линии. Диапазон 3,6 – 3,8 мА — это «мертвая зона». Исправный прибор никогда не выдает этот ток. Зазор нужен, чтобы контроллер мог поставить порог срабатывания аварии без риска ложных тревог из-за температурного дрейфа. Диапазон 3,8 – 4,0 мА означает насыщение снизу (Underrange): измеряемая величина ушла ниже настроенного минимума шкалы, но датчик технически исправен. Рабочий диапазон составляет от 4,0 до 20,0 мА, где нижний предел соответствует 0% шкалы, а верхний — 100%. Диапазон 20,0 – 20,5 мА — насыщение сверху (Overrange): значение выше максимума шкалы, прибор исправен. Диапазон 20,5 – 21,0 мА — вторая «мертвая зона». Значение ≥ 21,0 мА — отказ «вверх» (Upscale fault): короткое замыкание или сбой внутренней электроники.

Сравнение 4–20 мА с интерфейсами 0–20 мА и 0–10 В

Диагностическое преимущество перед 0–20 мА (детекция обрыва)

Интерфейс 0–20 мА исторически применялся в некоторых старых системах, но он имеет критический недостаток: отсутствие «живого нуля». Если контроллер получает 0 мА, невозможно понять: датчик фиксирует нулевой уровень, или экскаватор порвал кабель, идущий к этому датчику. В стандарте 4–20 мА эта проблема полностью исключена.

Токовая петля против сигнала 0–10 В: помехи и падение напряжения

Сигнал напряжения (0–10 В) крайне уязвим на больших расстояниях. Во-первых, согласно закону Ома, на длинных проводах происходит неизбежное падение напряжения, и до контроллера дойдет не 10 В, а, например, 9,2 В, что приведет к фатальной ошибке измерений. Во-вторых, высокоомные входы приемников напряжения работают как антенны, собирая любые индустриальные наводки. Токовая петля — это более надежный способ коммутации, лишенный обоих этих недостатков.

Структура и компоненты токовой петли

Передатчик (Transmitter)

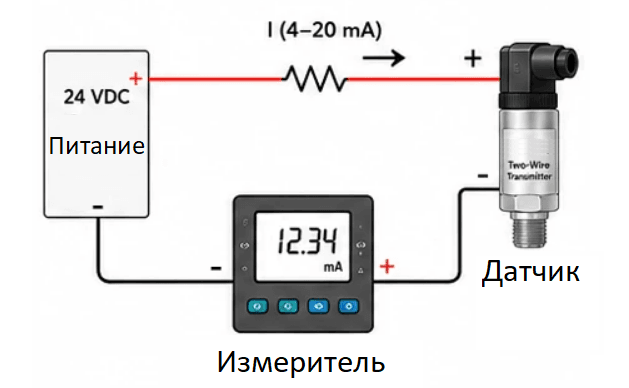

Это устройство, которое измеряет физический параметр (давление, температуру, уровень, расход) и преобразует его в пропорциональный ток. В промышленности их часто называют нормирующие преобразователи, поскольку они нормируют сигнал от первичного сенсора до стандартного уровня. Передатчики делятся на два основных варианта исполнения: Двухпроводные (пассивные): питание и сигнал идут по одной паре проводов. Внутренняя схема питается непосредственно от тока петли (4 мА). Датчик выступает в роли переменного резистора, ограничивающего ток и формирующего цепь выходного аналогового сигнала. Трех- и четырехпроводные (активные): имеют отдельные цепи для питания (например, 220 В AC или 24 В DC) и для токового выхода. Такой датчик сам является источником тока (генератором) для приемника. Типовая схема двухпроводного включения выглядит следующим образом: источник питания, датчик и приемник соединены последовательно в одну неразрывную цепь.

Приемник (Receiver) и нагрузочный резистор

Приемником выступает аналоговый модуль ввода ПЛК, индикатор или контроллер. В качестве приемника может также выступать безбумажный регистратор или система SCADA. Поскольку АЦП (аналого-цифровые преобразователи) микроконтроллеров работают с напряжением, приемные цепи включают в себя нагрузочный резистор (шунт). Стандартный номинал составляет 250 Ом. При прохождении через него тока 4–20 мА падение напряжения составляет ровно 1–5 В. Этот сигнал, как правило, поступает на вход прецизионного инструментального усилителя, который преобразует падение напряжения в измерительный цифровой код. Если аналоговый вход контроллера рассчитан на более широкий диапазон 0–10 В, применяется прецизионный шунт номиналом 500 Ом (20 мА × 500 Ом = 10 В). Для повышения помехозащищенности рекомендуется использовать дифференциальный вход АЦП, который компенсирует синфазные наводки на длинных линиях.

Источник питания

Обычно это промышленный блок постоянного тока на 24 В DC. Он обеспечивает электродвижущую силу, необходимую для проталкивания тока через сопротивление проводов, шунтов и внутреннюю схему передатчика.

Расчёт нагрузки и выбор источника питания

Как рассчитать максимальное сопротивление петли

Чтобы петля работала корректно, суммарное сопротивление всех элементов не должно превышать возможностей передатчика. Запас по напряжению определяется паспортными данными прибора. Формула расчета выглядит так: R_max = (V_supply - V_min_transmitter) / 0.020 A Где V_min_transmitter — минимальное напряжение, необходимое самому датчику для работы его электроники (обычно составляет примерно 12–15 В). Допустимое сопротивление петли не должно превышаться, иначе ток не сможет достичь 20 мА, и сигнал будет нелинейно «срезаться» на пиковых значениях. Высокоточный шунт обеспечивает точность оцифровки, а согласование импеданса линии и входа АЦП гарантирует стабильность показаний. Если нужно подключить много приборов или использовать очень длинный тонкий кабель, стандартных 24 В может не хватить. В таких случаях применяют источники питания на 30 В или 36 В, что требует установки дополнительного источника питания на 36 В для компенсации возросшего сопротивления цепи.

Влияние напряжения питания на количество подключаемых приборов

В одну петлю можно последовательно подключить несколько устройств (например, индикатор, безбумажный регистратор и вход ПЛК). Каждое устройство добавляет свое сопротивление и требует падения напряжения. Максимальная длина линии напрямую зависит от сечения жил и суммарного сопротивления нагрузки.

Ошибки и искажения сигнала в токовой петле

Влияние температуры на передатчик и линию

Хотя сопротивление медного кабеля меняется с температурой, на токовый сигнал это почти не влияет (передатчик автоматически скорректирует свое сопротивление, чтобы поддержать заданный ток). Для стабилизации тока используется цепь обратной связи внутри трансмиттера. Главная опасность кроется в температурном дрейфе самой электроники передатчика и прецизионных источниках опорного напряжения внутри него. При перегреве шкафа возможно появление теплового дрейфа, а деградация электронных компонентов от экстремальных температур может привести к необратимому выходу из строя. Качественные промышленные датчики проходят многоточечную температурную компенсацию на заводе-изготовителе, а на плате электроники датчика устанавливаются термостабильные элементы. Шунты с минимальным температурным коэффициентом позволяют избежать ошибок оцифровки.

Нелинейность и погрешности преобразования

Физические сенсоры (например, термопары, тензодатчики или емкостные уровнемеры) часто имеют нелинейную характеристику. Задача передатчика — линеаризовать этот сигнал с помощью математических алгоритмов, устраняющих линейные и нелинейные искажения сенсора перед отправкой в петлю. Микроконтроллер выполняет математическую обработку показаний, учитывая калибровочные таблицы. Ошибки квантования ЦАП внутри трансмиттера, а также тепловые шумы могут исказить сигнал при работе в определенных климатических условиях. В спецификациях на качественные приборы всегда указывается параметр Total Error Band (полоса общей ошибки), учитывающий все факторы в рабочем диапазоне температур.

Монтаж и экранирование кабелей для 4–20 мА

Выбор типа кабеля (витая пара, экран)

Для аналоговых сигналов 4–20 мА стандартом де-факто является экранированная витая пара (например, кабель КИПэВ или аналогичные интерфейсные кабели). Аналоговый кабель должен быть хорошо экранирован. Скрутка проводов нейтрализует магнитные помехи (наводки в соседних витках взаимно компенсируются). Экран (фольга или оплетка) предотвращает распространение ВЧ-помех по трассе и защищает от токов утечки и емкостных наводок. Следует помнить о правиле заземления экрана: он должен быть заземлен строго с одной стороны (обычно со стороны шкафа автоматики), чтобы избежать образования «земляной петли», по которой пойдут блуждающие токи, создающие паразитный сдвиг сигнала. На входе ПЛК также устанавливается RC-фильтр низких частот для подавления высокочастотных наводок.

Правила прокладки рядом с силовыми линиями

Кабели 4–20 мА категорически запрещено прокладывать в одном лотке с силовыми кабелями (особенно идущими к частотным преобразователям, сварочным аппаратам и мощным контакторам). Если пересечения не избежать, кабели должны пересекаться строго под углом 90 градусов. При параллельной прокладке необходимо выдерживать дистанцию не менее 30–50 см, а при наличии источников сильных помех использовать металлические разделительные перегородки или закладывать аналоговые линии в заземленные металлические трубы. После прокладки кабеля необходимо прозвонить изоляцию и убедиться в отсутствии замыканий.

Современные альтернативы: когда 4–20 мА уступает

Цифровые интерфейсы типа Modbus

Хотя 4–20 мА надежен, он передает только одну переменную в одну сторону. Цифровые шины (RS-485, Modbus RTU, Profibus, Foundation Fieldbus) позволяют подключить десятки датчиков к одной паре проводов, передавать статусы, диагностику, настраивать приборы удаленно и обмениваться данными в две стороны. Это снижает стоимость кабельной инфраструктуры на крупных объектах.

Беспроводные датчики и Industrial IoT

Стандарты WirelessHART и ISA100.11a совершили революцию там, где прокладка кабеля экономически нецелесообразна или физически невозможна (вращающиеся печи, удаленные резервуары, временные инсталляции). Однако они не могут полностью вытеснить токовую петлю из-за задержек передачи, необходимости обслуживания источников питания (батарей) и строгих требований к быстродействию в критических контурах регулирования и системах противоаварийной защиты (ПАЗ).

Элегантным компромиссом стала технология HART, которая накладывает цифровой протокол поверх аналогового сигнала 4–20 мА, позволяя использовать существующую проводку для получения расширенной диагностики и настройки. Физически цифровой сигнал передается методом частотной манипуляции (FSK) по стандарту Bell 202. Логическим единицам и нулям соответствуют тональные частоты 1,2 кГц и 2,2 кГц при скорости 1200 бит/с. Поскольку переменная составляющая FSK имеет нулевое среднее значение, она не искажает аналоговый сигнал. Технология HART позволяет передать не только значение, но и статус прибора, а также выполняет функции удаленного конфигурирования. Однако для корректной работы цифрового канала сопротивление петли не должно быть ниже 250 Ом, иначе амплитуда модемного сигнала затухнет, и полевой коммуникатор не сможет считать данные.

Критерии выбора и эксплуатационные ограничения

Длина линии и падение напряжения

Важно помнить, что классическая аналоговая петля — это строго двухточечный интерфейс (топология «точка-точка»). Теоретически длина линии 4–20 мА не ограничена, она ограничена только расчетным сопротивлением и напряжением источника. На практике при использовании стандартного кабеля сечением 0.75 мм² и питании 24 В, надежная передача сигнала гарантируется на расстояния до 1000–1500 метров без использования повторителей. Теоретически токовая петля не требует калибровки из-за длины кабеля, так как ток одинаков во всей цепи. Однако на практике окисление места соединения клеммника, плохие скрутки или некачественные разъемы могут создать такое суммарное падение напряжения, что источнику питания не хватит запаса по вольтажу (compliance voltage), чтобы «продавить» 20 мА. Поэтому пусконаладку всегда нужно проводить с учетом реального состояния контактных групп на трассе.

Защита от электростатических разрядов и перенапряжений

Промышленные объекты подвержены ударам молний и коммутационным перенапряжениям. Длинный кабель работает как гигантская антенна, способная поймать импульс, который мгновенно выведет из строя вход ПЛК. Для реализации систем противоаварийной защиты (ПАЗ) обязательно применяются гальванические развязки (изоляторы), передающие сигнал через оптроны или трансформаторы, и барьеры искрозащиты, шунтирующие излишнюю энергию на землю.
