Преобразователь интерфейсов: обзор для начинающего — USB-RS485, Ethernet-RS485 и другие

Современные электронные устройства и промышленная автоматизация полны самых разных приборов: от датчиков температуры в цеху до блоков управления сервоприводами. Но есть одна фундаментальная проблема: эти устройства часто «говорят» на разных языках. Ваш современный ноутбук понимает только USB или Wi-Fi, а промышленный счетчик энергии «общается» посредством последовательного порта. Чтобы они поняли друг друга, на сцену выходят преобразователи интерфейсов. В этой статье мы, опираясь на реальную практику использования, разберем, что это за устройства, какие они бывают и как выбрать подходящий инструмент, чтобы не сжечь порт ноутбука и не потерять массивы информации в цеху.

Что такое преобразователь интерфейсов и зачем он нужен

Здесь важно сразу разделить два понятия, и техническая суть этого разделения кроется в следующем:

1. Физическое преобразование (конвертер). Устройство, которое меняет только физический уровень сигнала (напряжение, тип линии), превращая дифференциальный сигнал RS-485 в информационный поток логических уровней UART/USB, не трогая логику протокола.
2. Протокольный шлюз (гейтвей). Более сложное устройство с микропроцессором, где обеспечение конвертации протоколов идет на аппаратно-программном уровне. Оно не только меняет «физику», но и переупаковывает данные.

Преобразователь интерфейсов решает задачу стыковки и обмена данными между «миром IT» и «миром OT (операционных технологий/железа)». Современные ПК используют высокоскоростные интерфейсы (USB, Ethernet). Однако в области телеметрии и встраиваемых системах, в условиях агрессивной промышленной среды и сильных электромагнитных помех, до сих пор распространены стандарты RS-485, RS-232, CAN. Они создавались не для скорости, а для надежности: передачи данных на километры и подключения сотен устройств.

Последовательные интерфейсы: RS-232, RS-422, RS-485

Прежде чем покупать конвертер, нужно понять вопрос физики процесса, а именно что именно вы конвертируете:

• RS-232: Старейший стандарт. Передача несимметричная (относительно земли). Расстояние — до 15 метров. Точка-точка. Часто встречается в старом КИП и медицинском оборудовании.
• RS-422: Дифференциальный сигнал, требует 4 проводов (отдельные пары на прием и передачу). Расстояние — до 1200 метров. Точка-точка или один передатчик на несколько приемников.
• RS-485: Король промышленности. Дифференциальный сигнал, всего 2 провода (A и B). Расстояние — до 1200 метров. На одну линию можно повесить количество устройств, достигающее 256 (шинная топология).

RS-232, RS-422 и RS-485 отличаются типом сигнала и топологией. RS-422 и RS-485 имеют общий дифференциальный принцип передачи, но разную структуру проводов. Каждый интерфейс имеет четкое назначение и физику процесса. Такой комбинированный преобразователь часто применяется, чтобы инженер мог переключить тумблер, экономя времени при настройке.

Преобразователи часто делают комбинированными (например, RS-232/422/485), чтобы инженер мог быстро адаптироваться под нужное оборудование.

Преобразователь интерфейса Ethernet-RS-485: подключение промышленных сетей к локальной сети

Этот класс устройств (шлюзы и серверы последовательных портов) позволяет интегрировать классические решения последовательных сетей, создавая коммуникационный узел в современных IP-сетях (LAN/WAN).

Когда нужен Ethernet-RS485

• Удаленный мониторинг: Объекты, где установлены приборы учета (счетчики), метеостанции и элементы автоматики (контроллеры освещения) находятся на расстоянии километров. Тянуть «витую пару» до серверной невозможно, а вот прокинуть обычный патч-корд до ближайшей Ethernet-розетки — легко.
• Интеграция в SCADA и IoT: Сбор данных в сфере промышленного IoT с десятков старых датчиков и передача их в новые облачные платформы или SCADA-систему (WinCC, MasterSCADA, RapidSCADA).
• Конвертация протоколов: Превращение «старого» Modbus RTU в «сетевой» формат Modbus TCP, OPC UA или MQTT.

Топология и адресация

Сеть RS-485 строится по шинной топологии (Daisy Chain — «гирлянда»). Все устройства подключаются к одной паре проводов (A и B). Важно: ответвления («елочка») длиннее 30 см запрещены, иначе потери сигнала будут критичными!

• Адресация: В классическом Modbus RTU каждое устройство имеет свой уникальный адрес (от 1 до 247).
• Физика линии (Совет от профи): На концах линии RS-485 обязательно должны стоять терминирующие резисторы (обычно 120 Ом), иначе сигнал будет отражаться и накладываться сам на себя. Также часто требуется подтяжка (bias resistors) к питанию и земле, чтобы линия не «болталась» в эфире. Ethernet-шлюз обычно берет на себя роль мастера, работая в режиме опроса всех датчиков и выполняя функции сбора данных.

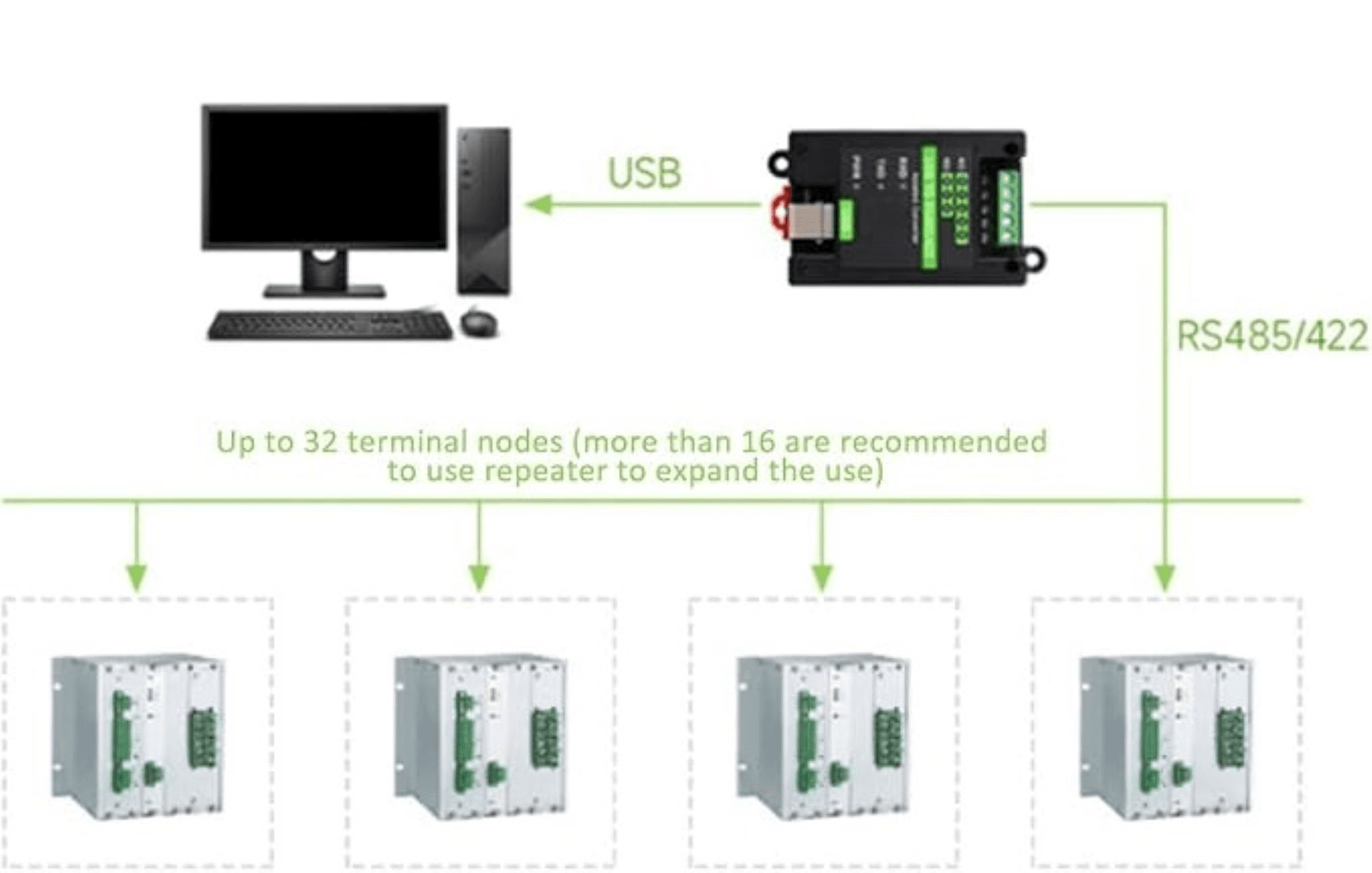

USB – RS-485: самый доступный инструмент инженера

Это компактный преобразователь интерфейсов, которым можно подключить клеммы или разъем для связи с RS-485 через USB-порт компьютера. Это должно быть в рюкзаке любого пусконаладчика.

Установка и настройка виртуального COM-порта

Физически вы подключаете устройство в USB, но операционная система видит его как виртуальный COM-порт (эмуляция старого последовательного порта).

1. Драйверы: Внутри стоит чип-преобразователь (FTDI, Prolific, CH340). Для него нужен драйвер.
2. Настройка: В зависимости от операционной системы, в диспетчере устройств появится COM-порт (например, COM3). В вашей программе (Modbus Poll, терминал) нужно выбрать этот порт и задать параметры ввода-вывода: скорость (Baud rate, например 9600), четность (Parity), биты данных и стоп-биты. Они должны буква в букву совпадать с настройками подключаемого датчика.

Ограничения и возможности USB-подключения

• Плюсы: Дешевизна, компактность, питание от USB.
• Минусы и ограничения:
  • Длина USB: Сам USB-кабель не может быть длиннее 3-5 метров.
  • Смертельная опасность для ПК: В случае использования дешевых преобразователей интерфейсов за $3, вы не получите гальванической развязки. Если в промышленной сети RS-485 случится наводка или КЗ, импульс в 220В или 380В «уйдет» по земле в USB и сожжет материнскую плату ноутбука. Для полевых условий и безопасности оборудования покупайте только модели с оптоизоляцией (Isolated).

USB – UART: классика для микроконтроллеров

Некоторые новички путают RS-485 и UART. UART — это обычные логические уровни (TTL: 3.3В или 5В), а не дифференциальный сигнал с высокими напряжениями. Преобразователи интерфейсов USB-UART (на чипах CP2102, CH340, FT232) используются для:

• Прошивки микроконтроллеров (Arduino, ESP32, STM32).
• Отладки и чтения материалов логов (Console) с маршрутизаторов, коммутаторов и встраиваемых Linux-систем.
• Программное взаимодействие с загрузчиками и модулями GPS/GSM.

Правило выживания: чтобы правильно организовать работу, никогда не подключайте линии RS-485 напрямую к пинам UART микроконтроллера — вы мгновенно сожжете порт. Для UART нужны только три провода: TX, RX и GND.

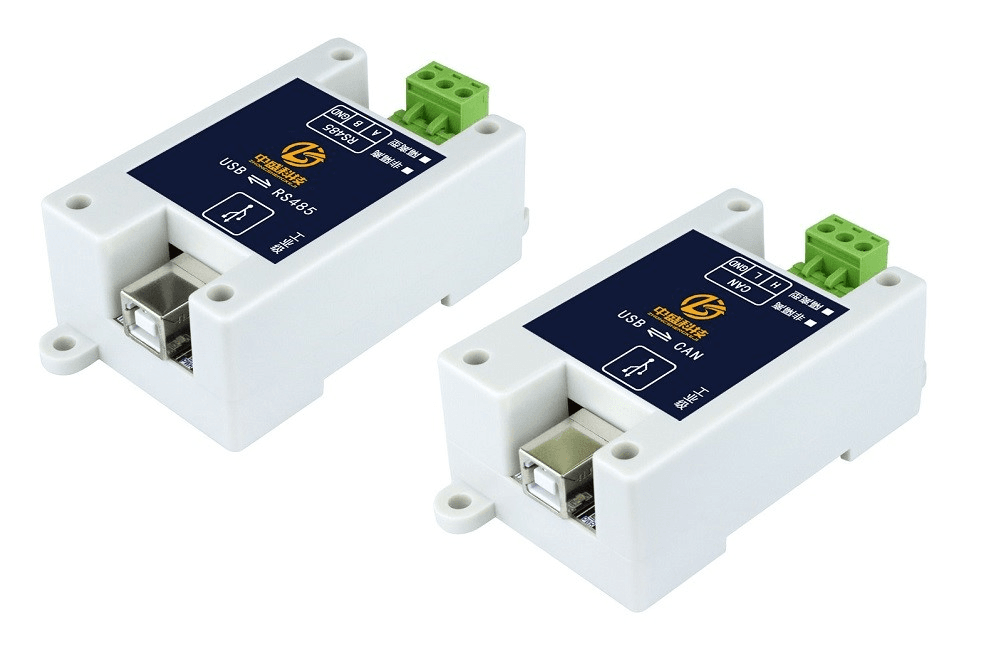

Специализированные преобразователи: CAN, ZigBee, Infrared

Преобразователь интерфейса USB – CAN для автомобильной и робототехнической диагностики

Шина CAN позволяет обмениваться данными различными блоками в автомобилях, лифтовом оборудовании и современной робототехнике. Преобразователи USB-CAN (Kvaser, PEAK, Canable), чья разработка велась с учетом стандартов, позволяют подключаться к OBD2 разъему машины для чип-тюнинга, диагностики или управлять роботизированной рукой по протоколам CANopen / DeviceNet напрямую с ПК.

Преобразователь интерфейса USB – ZigBee для беспроводных сенсорных сетей

При подключении к ПК работают как ZigBee-координатор, взаимодействуя с открытым исходным кодом проектов (например, Zigbee2MQTT). Необходимы для создания и настройки беспроводных сетей умного дома или промышленных беспроводных датчиков (WirelessHART). Позволяют снифферить (перехватывать) трафик и анализировать помехи в эфире.

Преобразователь интерфейса USB – Infrared для работы с ИК-оборудованием

Помимо IrDA (устаревший стандарт), существуют и современные USB-ИК-приемопередатчики. Нужны инженерам-тестировщикам на конвейере для автоматизированной проверки пультов ДУ, приема сигналов с ИК-датчиков или эмуляции команд для проверки реакции климатического оборудования.

Конструктивное исполнение: «свисток» или DIN-рейка?

При выборе преобразователя на месте монтажа смотрите на его корпус:

1. Компактные «свистки» (Dongle) и пластиковые коробочки: Идеальны для больших объемов работы за столом, подключения к ноутбуку, работы в офисе и лабораторных тестов. Не любят вибрацию и перепады температур.
2. Металлические корпуса на DIN-рейку: Промышленный стандарт. Имеют клеммные колодки, крепятся в электротехнический шкаф alongside с контроллерами (ПЛК). Они удовлетворяют жесткие требования по температуре от -40 до +85 °C в течение всего года, соблюдая правила эксплуатации.

Что выбрать: Ethernet-RS485 или USB-RS485?

USB-RS485 для небольших проектов

Выбирайте USB-адаптер (желательно в металлическом корпусе с изоляцией), если необходимо решить локальную задачу:

• Вы работаете в шкафу автоматики, стоящем рядом с вами.
• Нужно настроить, прошить или произвести учет данных с одного/нескольких устройств.
• Бюджет минимален (от $15 до $50 за хороший изолированный адаптер).

Ethernet-RS485 для крупных распределенных проектов

Выбирайте Ethernet-шлюз (на DIN-рейку), если значительно возрастает масштаб сети:

• Устройства разбросаны по цеху, зданию или территории.
• Нужно создать единую сеть, где данные должны идти на сервер, в SCADA или облако без участия постоянно включенного ПК.
• Требуется высокая отказоустойчивость и средства контроля за процессами, веб-интерфейс для настройки и резервирование каналов связи.
• Бюджет позволяет (промышленные шлюзы Moxa, ОВЕН, Advantech стоят от $100 до $1000+).

Основные характеристики преобразователей

На что смотреть в даташите, чтобы качества сигнала было достаточно и вы не потеряли оборудование:

1. Гальваническая развязка (Isolation): Является критически важной. Ищите маркировку 1.5 кВ, 2.5 кВ или выше, что обеспечивает защиту от уравнительных токов.
2. Защита от ESD и перенапряжений: Специальные TVS-диоды обеспечивают защиту от статического электричества (до 15-20 кВ) и всплесков в линии.
3. Чипсет:
   • FTDI (FT232) — золотой стандарт, поддерживаемый во всех ОС, включая Linux и macOS. Важно учитывать совместимость чипов с вашей операционной системой.
   • Silicon Labs (CP210x) — отличный промышленный аналог.
   • WCH (CH340) — дешево, работает в Windows/Linux, но часто требует ручного отключения драйверов в macOS.
4. Скорость передачи и мощности сигнала (Baud rate): Для RS-485 стандарт — до 115200 бод, но хорошие преобразователи тянут и 460800, и 921600 бод на коротких дистанциях. При выборе важно учитывать длину кабеля и качество витой пары.
5. Питание: Источники для USB это Bus Power. Для Ethernet-шлюзов на DIN-рейку обычно требуется внешнее питание 9-36В (постоянного тока) или поддержка PoE (Power over Ethernet), в зависимости от стоимости компонентов и объема партии.

Существуют различные виды преобразователей под конкретные задачи, и выбор зависит от условий эксплуатации.

Заключение: с чего начать начинающему инженеру

Мир преобразователей интерфейсов может показаться запутанным, но ответ на вопрос «как сделать надежно» всегда кроется в стандартах АСУ ТП.

Ваш алгоритм действий:

1. С помощью простого USB-UART адаптера (на чипе CH340 или CP2102) вы сможете прошить первую Arduino, зайти в консоль коммутатора Cisco и понять, как летят биты по проводам.
2. Приобретите хороший изолированный USB-RS485 адаптер (на чипе FTDI) и необходимые компоненты для работы. Это ваш главный полевой инструмент, без которого не обходятся услуги пусконаладки. Не забудьте про аксессуары (кабели, клеммы, отвертки).
3. Изучите сетевые шлюзы (Ethernet-RS485) и протокольные конвертеры, когда перерастете уровень «настроить датчик на столе» перед тем, как перейти к задачам «интегрировать подстанцию в диспетчеризацию». Это необходимо для замены устаревшего оборудования и модернизации.

Понимание того, как правильно организовать применение преобразователей для стыковки интерфейсов, дает вам суперсилу: вы сможете заставить «общаться» любые устройства, от старого заводского станка или вольтметры до современного умного реле. Для полевых условий и техники безопасности покупайте только модели с оптоизоляцией. При наличии перемычек или тумблеров инженер может быстро адаптироваться под оборудование. Физическое преобразование сигналов на таких скоростях требует качественных чипов и правильного монтажа.

Удачи в ваших проектах, и пусть связь всегда будет стабильной!
