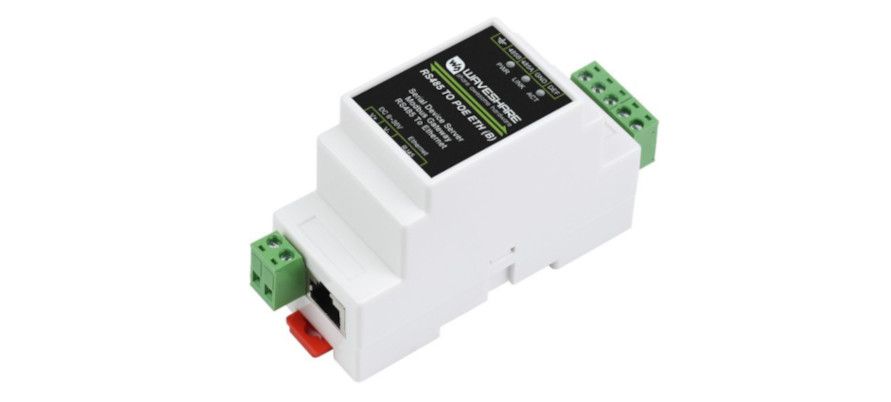

Интеграция Modbus RTU в Ethernet на базе Waveshare RS485 TO POE ETH (B): практическое руководство

Задача опроса периферии Modbus RTU через Ethernet часто возникает при модернизации объектов или построении распределенных шкафов. Классические решения требуют прокладки отдельного питания, что удорожает монтаж. Конвертер Waveshare RS485 TO POE ETH (B) решает эту проблему, предлагая PoE-питание и гальваническую развязку. В данном руководстве разбираются не только теоретические аспекты, но и приводятся точные параметры настройки на основе реального веб-интерфейса устройства, схемы подключения и чек-лист диагностики.

1. Аппаратная часть и правильная топология шины

Модель с индексом (B) имеет гальваническую развязку линии RS-485 до 1,5 кВ и защиту от перенапряжений (TVS-диоды). Это защищает порт коммутатора при возникновении разности потенциалов между «землями» удаленных шкафов.

Варианты питания:

• PoE (IEEE 802.3af): Основной вариант. Позволяет запитать устройство и саму линию RS-485 (если устройства поддерживают питание от шины) по одному кабелю витой пары.
• DC 9–36 В: Резервный вариант через клеммник, если коммутатор не поддерживает PoE.

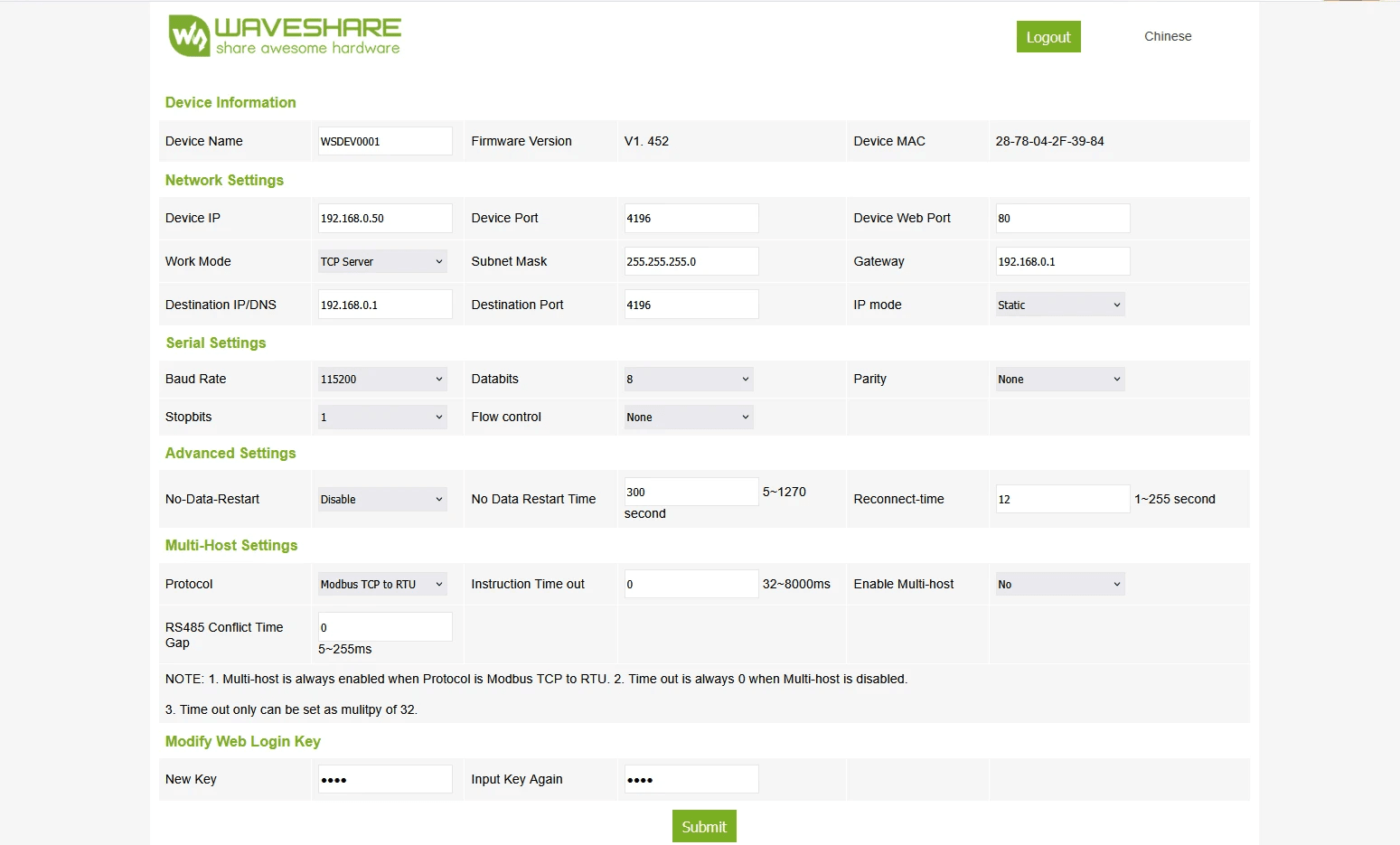

2. Конфигурация веб-интерфейса: разбор реальных параметров

Настройка осуществляется через встроенный веб-сервер (порт по умолчанию 80, пароль по умолчанию 1234). Ниже рассмотрены ключевые разделы, уделяя внимание параметрам, которые напрямую влияют на стабильность обмена данными по Modbus.

А. Сетевые настройки (Network Settings)

• IP mode: Настоятельно рекомендуется использовать Static (статический IP), чтобы избежать разрывов связи при перезагрузке сетевого оборудования.
• Work Mode: Для работы в качестве шлюза Modbus TCP оптимально выбирать TCP Server. В этом случае конвертер пассивно ожидает подключения от Master-устройства (SCADA/ПЛК), что является стандартной и наиболее надежной архитектурой.
• Device Port: Порт для обмена данными Modbus TCP (стандартно 502 или любой свободный, например, 4196).

Б. Настройки последовательного порта (Serial Settings)

Параметры должны бит-в-бит совпадать с настройками самого медленного устройства на шине RS-485:

• Baud Rate: от 1200 до 115200 бод.
• Databits / Parity / Stopbits: классические комбинации (например, 8-N-1).
• Flow control: Для Modbus RTU почти всегда должно быть установлено в None. Аппаратное управление потоком в типичных счетчиках и датчиках не используется.

В. Расширенные настройки и Multi-Host

Этот раздел превращает конвертер из простого «удлинителя COM-порта» в интеллектуальный шлюз.

1. Protocol: Выбирается Modbus TCP to RTU.
   Важное примечание из интерфейса: "Multi-host is always enabled when Protocol is Modbus TCP to RTU".
   Это означает, что при выборе этого протокола конвертер автоматически берет на себя управление опросом нескольких устройств на шине, подставляя правильный Unit ID из Modbus TCP-пакета в кадр RTU.

2. Instruction Time out (Таймаут инструкции):

   • Диапазон: 32 ~ 8000 мс.
   • Критическое ограничение интерфейса: "Time out only can be set as multiply of 32" (значение обязано быть кратным 32).
   • Как рассчитать: Это время, которое конвертер ждет ответа от Slave-устройства, прежде чем вернуть ошибку Master-устройству.
     Пример: При скорости 9600 бод передача 1 символа занимает ~1 мс. Типичный запрос и ответ (например, чтение 10 регистров) занимают около 30–50 мс + время обработки устройством (10–20 мс). Итого ~60–70 мс.
   • Рекомендация: Устанавливать значение 64 или 96 для быстрых устройств на высоких скоростях (115200). Для медленных устройств или низких скоростей (9600) безопасным значением будет 128 или 256. Не следует устанавливать 8000 «на всякий случай» – это приведет к «зависанию» опроса в SCADA при обрыве связи.

3. RS485 Conflict Time Gap (Время задержки переключения направления):

   • Диапазон: 5 ~ 255 мс.
   • Описание: Это задержка (turnaround time) между окончанием передачи последнего бита ответа от Slave-устройства и моментом, когда конвертер переключает свой RS-485 трансивер из режима приема (RX) обратно в режим ожидания/передачи.
   • Рекомендация: Если значение слишком мало, конвертер может «обрезать» последний байт ответа, что приведет к ошибке CRC на стороне Master. Если слишком велико – замедлится общий цикл опроса. Начать следует со значения 10 или 20 мс. Увеличивать его следует только в том случае, если в логах SCADA появляются периодические ошибки CRC.

4. No-Data-Restart и Reconnect-time:

   • No-Data-Restart: Полезная функция. Если включить (Enable), конвертер автоматически перезапустит свое сетевое соединение, когда не получает данные дольше заданного времени (No Data Restart Time, по умолчанию 300 сек). Это предотвращает «зависшие» TCP-сессии, если Master-устройство аварийно отключилось, не разорвав соединение корректно.

3. Как это видит SCADA / ПЛК (Master-устройство)

Для SCADA-системы физическая шина RS-485 не существует. Настройка выполняется следующим образом:

• Создается устройство Modbus TCP с IP-адресом конвертера Waveshare.
• Порт: указывается тот, что задан в настройке Device Port (например, 502).
• Slave ID (Unit ID): указывается адрес конкретного устройства на шине RS-485 (например, 1, 2, 3). Конвертер автоматически подставит этот ID в нужный байт пакета Modbus RTU.

Важно: Не следует пытаться опрашивать несколько разных Slave ID в одном мультикаст-запросе. Необходимо формировать отдельные запросы для каждого Unit ID.

4. Чек-лист диагностики и частые ошибки

Рекомендуется использовать данный алгоритм, если связь не устанавливается или наблюдаются ошибки, прежде чем приступать к замене оборудования.

5. Обоснование выбора: ниша Waveshare (B)

• Против «безымянных» конвертеров: У бюджетных аналогов часто отсутствует гальваноразвязка. Первый же скачок потенциала между землями шкафов может вывести из строя порт Ethernet коммутатора. Экономия на конвертере в таком случае обернется заменой сетевого оборудования.
• Против премиум-брендов (Moxa, Advantech): Функционально (PoE, изоляция, шлюз Modbus TCP/RTU) данное устройство закрывает 95% задач АСУ ТП, при этом его стоимость составляет 20–30% от цены топовых аналогов. Веб-интерфейс работает без установки проприетарного ПО.

Waveshare RS485 TO POE ETH (B) представляет собой надежное решение для интеграции. Ключ к беспроблемной эксплуатации заключается в правильном терминировании линии, расчете Instruction Time out (строго кратно 32) на основе времени отклика самого медленного датчика и установке RS485 Conflict Time Gap на уровне 10–20 мс для предотвращения обрезки кадров.
