Как подключить и настроить частотный преобразователь VFC-M0701S

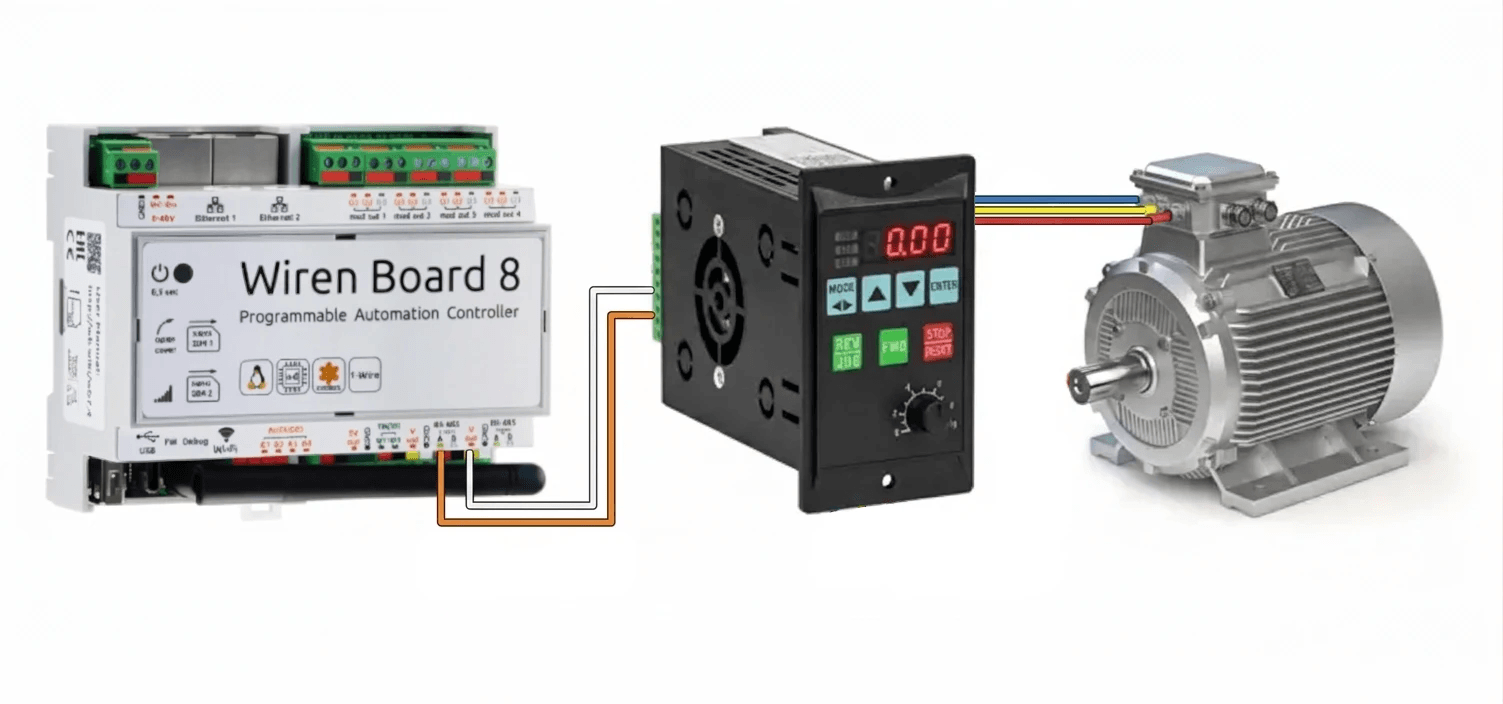

В этой статье разобрано, как подключить частотный преобразователь VFC-M0701S к компьютеру и настроить его для работы через протокол Modbus RTU. VFC-M0701S (также встречается маркировка VPC-M0701S) — это компактный трёхфазный частотный преобразователь (частотный инвертор) китайского производства, предназначенный для управления трёхфазными асинхронными двигателями от однофазной сети 220 В. Устройство позволяет плавно регулировать скорость вращения, выполнять реверс, а также реализовывать функции плавного пуска и остановки. Благодаря встроенному интерфейсу RS-485 с поддержкой протокола Modbus RTU, преобразователь может управляться удалённо с ПК или контроллера.

Технические характеристики преобразователя

Параметр	Значение
Модель	VFC-M0701S
Мощность	1500 Вт (заявленная)
Питание	1 фаза 220 В, 50 Гц
Выход	3 фазы, макс. 255 В
Диапазон частот	0–50 Гц
Протокол связи	RS-485 / Modbus RTU
Рабочая температура	−10…+50 °C

Преобразователь оснащен съёмной клеммной колодкой для управляющих сигналов и несъёмными силовыми клеммами. Предусмотрены входы для внешних кнопок (X0–X3), подключения внешнего потенциометра, а также выходное реле и возможность подключения тормозного резистора.

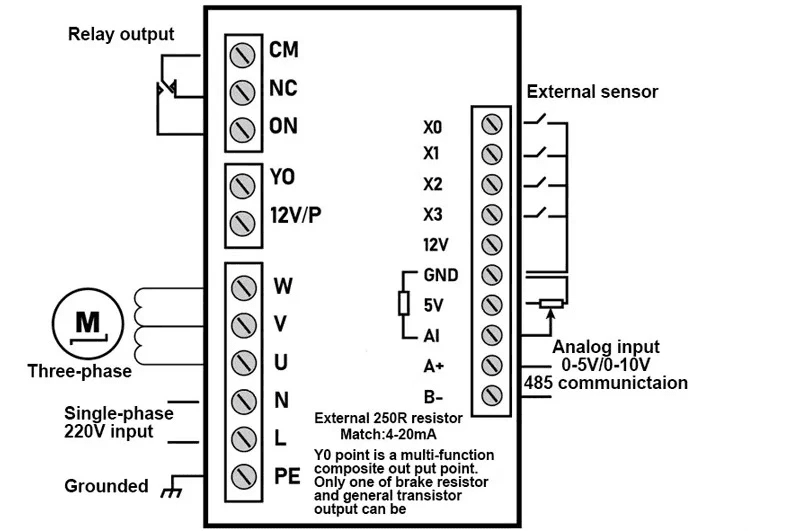

Подключение цепей преобразователя

• Силовые цепи. Входное однофазное напряжение подаётся на клеммы L/N/PE, а трёхфазный выход для двигателя — на клеммы W/V/U. Если двигатель рассчитан на 380 В и соединён по схеме «звезда», его необходимо перекоммутировать в «треугольник» (на 220 В). При неверном направлении вращения достаточно поменять местами две любые выходные фазы.
• Цепи управления. На съёмной клеммной колодке доступны входы X0–X3 для подключения внешних кнопок «пуск/стоп/реверс», а также вход для внешнего потенциометра (регулировка частоты). Внешние сигналы программируются через параметры P28–P30.
• Интерфейс RS-485. Для связи по Modbus используются клеммы A и B (расположение уточняется по маркировке на корпусе).

Настройка преобразователя через Modbus Poll

Подготовка

Подключите преобразователь к ПК через USB-RS485 адаптер. В программе Modbus Poll создайте новое соединение (Connection → Connect, F3), выбрав соответствующий COM-порт. Установите параметры:

• Mode: RTU
• Baud Rate: 9600
• Data Bits: 8
• Parity: None
• Stop Bits: 1
• Адрес устройства по умолчанию: 8

Трансляция адресов управляющих регистров в Modbus RTU

В документации на преобразователь VFC-M0701S используется система адресации, где базовый адрес области хранения (Holding Registers) начинается с 40000 (в десятичном исчислении). Адрес конкретного параметра вычисляется как 40000 + номер параметра.

При формировании Modbus-запроса адрес часто указывается в шестнадцатеричном виде (hex). Важно учитывать, что некоторые программы-мастеры (например, Modbus Poll) могут автоматически добавлять префикс 4xxxx, поэтому в поле адреса вводится только смещение или полный hex-адрес в зависимости от настроек программы.

Параметр	Десятичный адрес (Modbus)	Hex-адрес (для запроса)	Описание
P00	40000	0x9C40	Источник задающей частоты
P01	40001	0x9C41	Источник сигналов управления
P100	40100	0x9CA4	Адрес устройства на шине (Slave ID)
P101	40101	0x9CA5	Параметры последовательного порта
P102	40102	0x9CA6	Задание частоты через RS-485
P103	40103	0x9CA7	Команда пуска/останова через RS-485

Для чтения и записи этих параметров используются стандартные коды функций Modbus RTU:

• 03 (0x03) — чтение одного или нескольких регистров хранения.
• 06 (0x06) — запись одного регистра хранения (наиболее часто используется для управления).
• 16 (0x10) — запись нескольких регистров хранения (для одновременной записи частоты и команды пуска).

Основные регистры для управления

Ниже приведены ключевые параметры, доступные по Modbus. Адреса регистров в документации указаны как 40000 + номер параметра.

Параметр	Адрес (hex)	Назначение	Значения
P00	0x9C40	Источник задающей частоты	0 — кнопки панели; 1,2 — потенциометр панели; 3,4 — аналоговый вход; 5 — RS-485; 6 — PID; 7 — энкодер
P01	0x9C41	Источник сигналов управления	0 — панель; 1 — внешний пульт; 2 — RS-485
P100	0x9CA4	Адрес устройства на шине	По умолчанию 8, диапазон 1–255
P101	0x9CA5	Параметры шины	0=1200, 1=2400, 2=9600 (8N1), 3=19200, 4=38400, 5=57600, 6=115200
P102	0x9CA6	Задание частоты через RS-485	0–5000 (соответствует 0–50 Гц), по умолчанию 5000 (50 Гц)
P103	0x9CA7	Команда пуска/останова через RS-485	1 — старт, 0 — стоп

Пример запроса

Для чтения параметра P00 (адрес 0x9C40) отправьте кадр: 08 03 9C 40 00 01 CRCL CRCH

где:

• 08 — адрес устройства
• 03 — функция чтения holding-регистров
• 9C 40 — начальный адрес (P00 в hex)
• 00 01 — количество регистров для чтения
• CRCL CRCH — контрольная сумма CRC-16

Запись параметров

Для записи используйте функцию 06 (запись одного регистра) или 16 (запись нескольких регистров).

Важно: значение частоты передаётся с множителем 100. Например, чтобы установить частоту 30.00 Гц, необходимо записать значение 3000 в регистр P102 (0x9CA6). Диапазон допустимых значений: 0 – 5000 (соответствует 0–50 Гц).

Основные команды управления

Для передачи управления от локальной панели к интерфейсу RS-485 необходимо предварительно настроить параметры P00 и P01:

1. Запишите в P00 (0x9C40) значение 5 (источник частоты — RS-485).
2. Запишите в P01 (0x9C41) значение 2 (источник команд управления — RS-485).

После этого управление осуществляется через регистры P102 и P103:

• Задание частоты (P102 / 0x9CA6): значение передаётся с множителем 100. Например, чтобы установить частоту 30 Гц, необходимо записать значение 3000.
• Команда пуска/останова (P103 / 0x9CA7):
  • Запись 1 — пуск двигателя (вращение вперёд).
  • Запись 3 — пуск двигателя (вращение в обратную сторону).
  • Запись 0 — плавный останов двигателя.

Регистры статуса и мониторинга

Для контроля за работой преобразователя рекомендуется периодически опрашивать регистры состояния (функция 03). Точные адреса могут незначительно варьироваться в зависимости от версии прошивки, но стандартная группа мониторинга включает:

• Текущая выходная частота: обычно доступна в регистрах группы U0 (например, U0-00). Значение возвращается с тем же множителем 100 (например, 2500 означает 25.00 Гц).
• Текущий выходной ток: доступен в соседних регистрах мониторинга (например, U0-01). Значение масштабируется (например, 15 означает 1.5 А).
• Статус инвертора: регистр, отражающий текущее состояние (остановлен, разгон, установившийся режим, торможение).

Рекомендация: из-за отсутствия полной русскоязычной документации с таблицей всех U-параметров, для точного определения адресов регистров мониторинга в конкретной партии преобразователя рекомендуется использовать функцию Scan в программах типа Modbus Poll, опрашивая диапазон адресов 0x9C50 – 0x9C70 при изменении нагрузки.

Особенности работы

• Тип управления. Преобразователь реализует скалярное (V/f) управление, что ограничивает точность и динамику по сравнению с векторными приводами. Это приемлемо для насосов, вентиляторов, простых станков.
• Охлаждение. При работе на частотах ниже номинальной у двигателей с самовентиляцией ухудшается отвод тепла. Необходимо либо снижать нагрузку, либо обеспечивать дополнительное охлаждение.
• Запас по мощности. Заявленные 1500 Вт являются оптимистичными. На практике для длительной работы под нагрузкой рекомендуется использовать двигатель мощностью не более 750–1000 Вт.
• Совместимость с двигателями. Устройство рассчитано на трёхфазные асинхронные двигатели. Попытка подключения однофазного двигателя с удалённым конденсатором может привести к ошибкам (например, невозможно изменить параметр P084).

Ограничения

• Отсутствие полной русскоязычной документации. Инструкция доступна на китайском и английском языках, а таблица регистров Modbus в некоторых версиях руководства отсутствует.
• Ограниченный набор входов/выходов. По сравнению с промышленными преобразователями, количество программируемых входов и выходов невелико, что сужает область применения.
• Невозможность изменения некоторых параметров. Пользователи сообщают, что ряд настроек (например, тип двигателя P084) может не сохраняться, выдавая ошибку ERR. Это связано с аппаратными ограничениями конкретной партии.
• Отсутствие сертификата CE. Для данного устройства сертификат соответствия европейским нормам не предоставляется.
• Чувствительность к условиям эксплуатации. Преобразователь не предназначен для работы в условиях повышенной запылённости, влажности или отрицательных температур. Мосфеты силовой части чувствительны к морозу.

Интерпретация ошибок и статусов преобразователя

При возникновении нештатной ситуации преобразователь останавливает выходные ключи, а на дисплее отображается код ошибки. Протокол Modbus RTU также реагирует на ошибки: при попытке записи в состоянии аварии преобразователь может вернуть код исключения (Exception Code).

Типовые коды ошибок на дисплее

Код	Описание	Возможные причины	Устранение
OC	Over Current — перегрузка по току	Короткое замыкание в кабеле двигателя, заклинивание вала, слишком короткое время разгона	Проверить целостность обмоток и кабеля, увеличить время разгона (P010)
OU	Over Voltage — перенапряжение в звене постоянного тока	Скачки напряжения в сети, активное торможение инерционной нагрузкой без тормозного резистора	Подключить тормозной резистор, проверить входное напряжение
OL	Over Load — перегрузка двигателя	Длительная работа с механической нагрузкой, превышающей возможности инвертора	Снизить нагрузку, использовать двигатель меньшей мощности
OH	Over Heat — перегрев радиатора	Плохая вентиляция, высокая температура окружающей среды, работа на частотах ниже 20 Гц без принудительного обдува	Улучшить охлаждение, снизить нагрузку
ERR (или E.xx)	Общая ошибка / сбой записи параметра	Попытка изменить параметр, заблокированный текущим режимом работы	Остановить двигатель перед изменением параметров

Сброс ошибки через Modbus RTU

1. Устраните физическую причину ошибки (снимите нагрузку, дайте остыть).
2. Запишите 0 в регистр P103 (0x9CA7), чтобы снять команду пуска.
3. В некоторых случаях требуется запись 1 в специальный регистр сброса ошибок (если он предусмотрен прошивкой, часто это P085 или аналогичный), но на практике для VFC-M0701S достаточно снять питание с клемм управления или переключить P01 обратно на панель управления и нажать кнопку сброса на корпусе, после чего вернуть управление на RS-485.

VFC-M0701S — бюджетное решение для управления трёхфазным двигателем от однофазной сети с возможностью удалённого контроля по Modbus RTU. Он подходит для простых задач, где не требуется высокая точность и динамика. При использовании важно учитывать ограничения по мощности, условиям охлаждения и неполноту документации.

Для настройки через Modbus Poll достаточно знать адрес устройства, параметры связи и основные регистры (P00, P01, P102, P103). При разработке системы управления всегда закладывайте таймауты и обработку исключений Modbus, так как бюджетные преобразователи могут быть чувствительны к нарушениям таймингов на шине RS-485. При возникновении сложностей с изменением параметров рекомендуется обращаться к расширенной документации производителя, которая может распространяться отдельно.
