ПИД-регулятор: расшифровка, принцип работы, настройка

Точное управление температурой, скоростью вращения или давлением — одна из ключевых задач в современной инженерии. Простое включение и выключение оборудования здесь не работает из-за физической инерции: система постоянно «проскакивает» цель, вызывая перегрев или недогруз. Решением этой проблемы стал ПИД-регулятор — золотой стандарт автоматического управления, который применяется повсеместно: от бытовых кофемашин и 3D-принтеров до промышленных химических реакторов. В этом материале мы подробно разберем, что скрывается за буквами П, И и Д, как именно этот алгоритм компенсирует ошибки в реальном времени и как настроить его коэффициенты на практике без сложных математических формул.

Почему простого включения и выключения недостаточно

На заре автоматического управления большинство систем работали по принципу простого реле: если температура ниже нормы — нагрев на 100%, если выше — полное отключение. Данный тип регулирования является вполне приемлемым для бытового холодильника, но совершенно не подходит для задач, где требуется высокая точность и плавность. Работа устройства измерения дает результат с определенной задержкой, а физическая инерция, которой обладают приводы или нагреватели, не позволяет мгновенно изменить состояние системы. В сравнении с релейным методом, ПИД обеспечивает плавный выход на уставку, что наиболее важно в технологическом процессе для минимизации тепловых потерь и износа оборудования.

Инерция — главный враг точного управления

Любая физическая система обладает инерцией. Если вы подаете полную мощность на двигатель, он не разгоняется мгновенно. Если вы нагреваете печь, ее стенки продолжают накапливать тепло даже после отключения электричества. Если применять грубое релейное управление, регулятор получает сигнал с большим запаздыванием, что приводит к накоплению ошибки и постоянным проскокам уставки. Например, обычный терморегулятор отличается от ПИД-регулятора тем, что он может лишь включить или выключить подачу питания. ПИД же помогает поддерживать стабильность, непрерывно анализируя изменение переменных и величины отклонения, выдавая на исполнительный механизм ровно столько мощности, сколько необходимо в конкретный момент.

Пример из жизни: почему температура «скачет» и что с этим делать

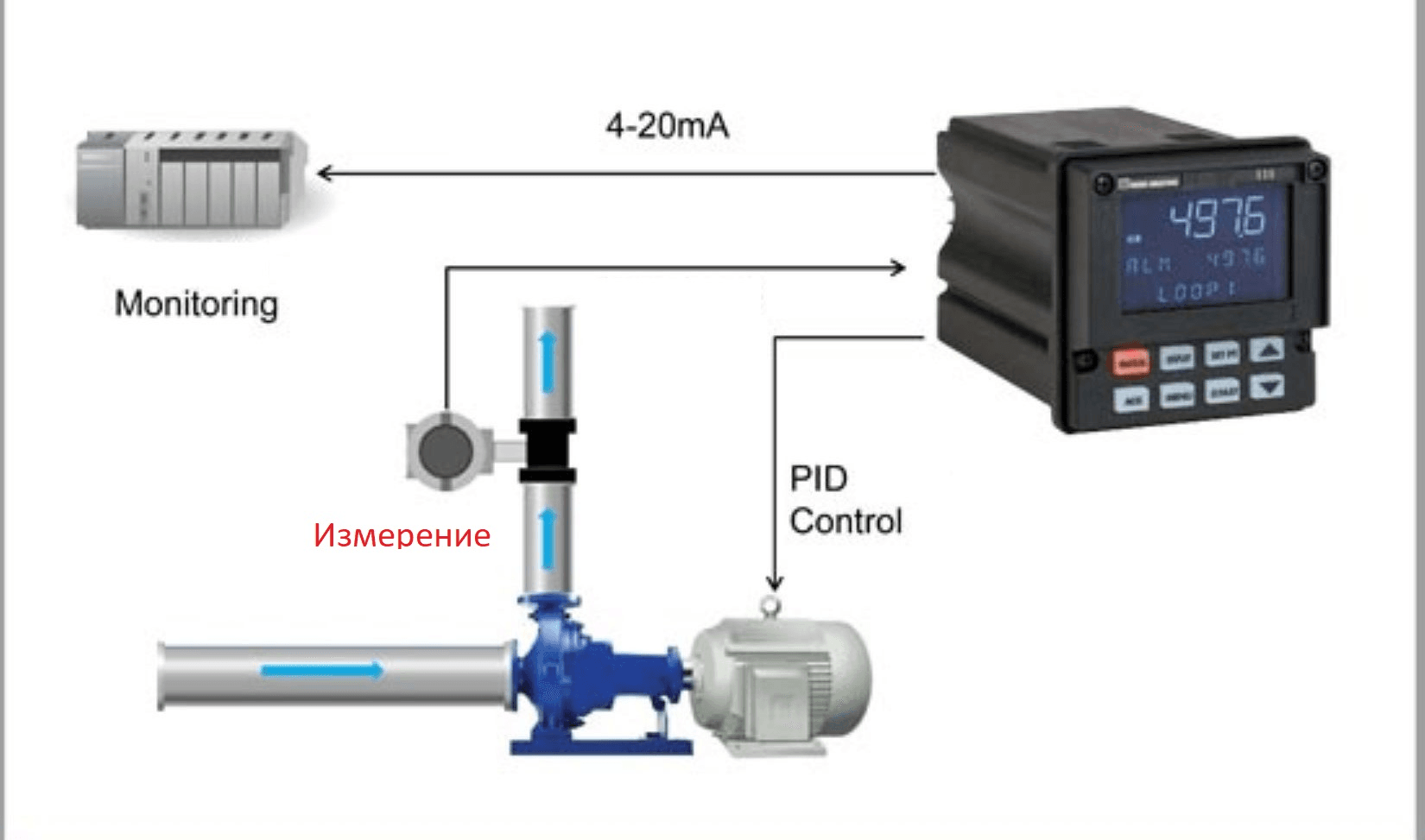

Представьте, как насосы перекачивают поток жидкости по трубам. Если расход стремится к нулю, давление в системе начинает скачкообразно меняться, создавая опасные гидроудары. Правильно выстроенный контур управления снижает эти колебания, превращая резкие перепады в плавный переходный процесс. Точно так же и с температурой: без плавной регулировки мы получаем постоянные качели между перегревом и недогревом.

Три составляющие управления: что скрывается за буквами П (P), И (I) и Д (D)

Эта аббревиатура называется ПИД (или PID на английский манер) и расшифровывается как Пропорциональный, Интегральный, Дифференциальный. Логические блоки регулятора выполняют обработку сигнала обратной связи, опираясь на разницу между желаемым значением (уставкой) и фактическим (ошибкой).

P — Proportional — реагирует на ошибку прямо сейчас

P — это п-регулятор, который смотрит в настоящее. Он усиливает реакцию пропорционально текущей ошибке: чем больше отклонение от цели, тем сильнее воздействие. Аналогия: вы ведете машину и видите, что съезжаете на обочину. Чем дальше вы уехали от центра полосы, тем резче вы крутите руль.

I — Integral — помнит все прошлые отклонения

I — это интеграл, то есть сумма всех прошлых ошибок, накопленных за время работы. Он увеличит воздействие, чтобы обеспечить точное поддержание заданного значения. Если система долго работала с небольшой ошибкой (например, температура держалась на 95°C вместо 100°C), пропорциональный регулятор может посчитать эту ошибку слишком малой. Интегратор накапливает отклонение и со временем добавляет мощности, пока остаточная ошибка не будет устранена полностью.

D — Derivative — пытается предугадать, что будет дальше

D-составляющая смотрит в будущее. Она служит для компенсации будущих ошибок, оценивая скорость их изменения. Если температура растет слишком быстро, дифференциальная составляющая начинает тормозить систему, даже если до целевого значения еще далеко. Это предотвращает сильный перегрев по инерции.

Как коэффициенты Kp, Ki и Kd влияют на поведение системы

В формуле ПИД-регулятора каждая составляющая умножается на свой коэффициент (Kp, Ki, Kd). Пропорциональный коэффициент задает диапазон реакции. Интегральное обеспечение стабильности применяется для полного устранения остаточной ошибки. Дифференциальная составляющая позволяет ошибке уменьшаться плавно, без резких скачков. Такая техника широко известна в инженерной среде, и этот распространенный метод достаточно надежен для большинства промышленных задач.

Пропорциональный коэффициент (Kp) — сила реакции на ошибку

Это педаль газа и самый понятный параметр. Он соответствует текущей ошибке:

• Если Kp слишком мал, система будет вялой, долго ползти к цели и может вообще не добраться до нее (останется статическая ошибка).
• Если Kp слишком велик, система станет дерганой. Получив малейшее отклонение, она рванет к цели на всех парах, неизбежно проскочит ее и начнет метаться туда-сюда. Если выбор стратегии верен, система автоматически находит баланс между скоростью и точностью.

Интегральный коэффициент (Ki) — устранение остаточной ошибки

Это ластик, стирающий мелкие неточности. Он накапливает ошибки, решая вопрос стабильности в долгосрочной перспективе:

• Если Ki мал, система в итоге достигнет цели, но это займет очень много времени.
• Если Ki велик, интегратор начнет слишком агрессивно накапливать прошлые ошибки. Это приведет к раскачке системы, появлению низкочастотных колебаний и перерегулированию.

Дифференциальный коэффициент (Kd) — гашение рывков и колебаний

Это амортизатор или тормоз. Он сглаживает график переходного процесса, не давая системе пробивать уставку:

• Если Kd оптимален, система плавно замедляется перед достижением уставки и останавливается точно в цели без колебаний.
• Если Kd слишком велик, система станет параноидальной. Она будет реагировать на малейшие изменения скорости, что может вызвать высокочастотную дрожь (вибрацию) выходного сигнала.

Три типичных характера работы регулятора

При наблюдении за переходным процессом (как система выходит на заданный режим) можно увидеть три классические картины.

Колебания — когда система «не успокаивается»

Система подходит к цели, проскакивает ее, возвращается, снова проскакивает (но меньше), и так несколько раз. В некоторых случаях система входит в резонанс и начинает незатухающе осциллировать вокруг уставки. Это признак того, что система недодемпфирована. Обычно это происходит из-за слишком высокого Kp или Ki.

Перерегулирование — резкий скачок выше заданного значения

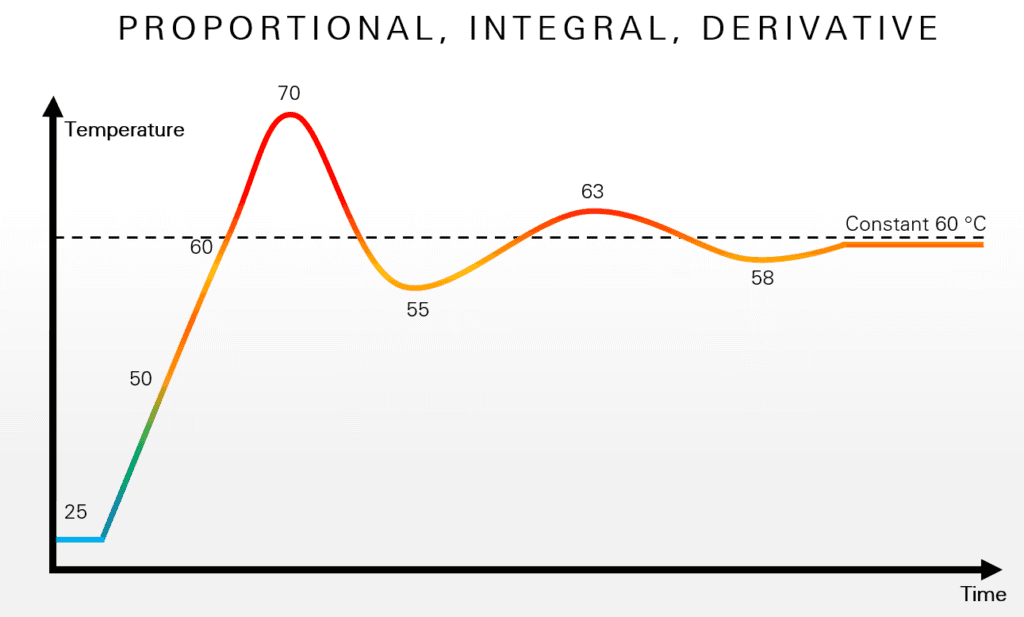

Система быстро разгоняется к цели, но из-за инерции пробивает ее, достигая максимума выше уставки, и только потом плавно опускается на нужный уровень. Панели визуализации в этот момент показывают характерный пик выше целевого значения. Это классическая проблема отсутствия или нехватки дифференциальной составляющей (Kd).

Затянутость — слишком долгое приближение к цели

Система ведет себя как осторожная черепаха. Она фиксирует сигнал, но реагирует вяло, неоправданно долго ползет к уставке, вообще не допуская перерегулирования и колебаний. Это признак передемпфирования — слишком высокого Kd или слишком низкого Kp.

Как настроить PID без глубокой математики

Математический расчет PID требует знания передаточных функций, но на практике 90% задач решаются эмпирическим путем.

Практический метод — пошаговый алгоритм для новичка

Классический ручной метод настройки выглядит так:

1. Обнуляем I и D. Оставляем только P.
2. Ищем границу. Настраивать P нужно до появления устойчивых незатухающих колебаний вокруг уставки. Фиксируем этот критический Kp.
3. Добавляем P с запасом. Уменьшение Kp примерно вдвое увеличит запас устойчивости. Теперь система будет работать с перерегулированием, но без бесконечных колебаний.
4. Подключаем I. Начинаем плавно добавлять Ki, чтобы убрать статическую ошибку. Если начнутся медленные колебания — немного уменьшаем Ki.
5. Добавляем D (по необходимости). Если система все равно рыскает, добавляем Kd, чтобы сгладить углы. Подбор коэффициентов завершается проверкой на реальных возмущениях.

Откуда брать стартовые значения коэффициентов

Если вы не хотите идти методом тыка, можно использовать:

• Таблицы Циглера-Николса. Этот метод дает полезные ориентиры, позволяя рассчитать все три коэффициента, проведя всего два простых эксперимента на реальной системе. При разработке систем это играет ключевую роль.
• Заводские пресеты. Многие современные контроллеры имеют встроенные профили.
• Правило большого пальца. Для старта часто берут Kp = 100%, Ki = 0, Kd = 0.

Автонастройка (Auto-Tune): доверять или проверять?

Почти каждый промышленный ПИД-регулятор имеет кнопку Auto-Tune. Но слепо доверять ей не стоит.

Что происходит во время автоподстройки

Алгоритм автоматически подбирает параметры, выводя систему в режим релейных колебаний. Контроллер намеренно включает и выключает нагрев или мотор, измеряет амплитуду и период этих искусственных качелей. Зная, как система реагирует на грубое релейное воздействие, математический аппарат вычисляет оптимальные Kp, Ki и Kd.

В каких случаях автоматика ошибается

Однако автоматика не всесильна:

• Очень медленные системы. Если печь нагревается 3 часа, автонастройка займет целую вечность.
• Нелинейные системы. Если у системы есть мертвые зоны или люфты в механике, алгоритм соберет неверные данные.
• Системы с сильными внешними возмущениями. Когда в системе присутствуют чистые задержки (транспортное запаздывание) или внешние помехи, автонастройка часто ошибается и выдает неоптимальные коэффициенты.

Цифровой PID: как он работает внутри микроконтроллера

В аналоговых схемах PID работал непрерывно. В микроконтроллерах (Arduino, PLC) программа вычисляет формулу ПИД дискретно, в цикле. Это накладывает свои ограничения.

Дискретность времени — почему важен такт вычислений

ПЛК обрабатывает данные дискретно, через равные промежутки времени (такт квантования, dt или Ts). Программируемые контроллеры используют сетевые протоколы и промышленные сети для обмена данными с датчиками:

• Если dt слишком большой, контроллер просто не увидит процессов, происходящих между вычислениями.
• Если dt слишком мал, процессор будет тратить все время на математику, а шум датчиков успеет исказить дифференциальную составляющую.

Ограничение выходного сигнала — защита от перегрузок

Электронное управление ограничивает сигнал физически: от 0 до 255 или от 0 до 100%. Здесь кроется ловушка, называемая интегральным насыщением (Integral Windup). Сигнал ввода с датчиков требует обязательной фильтрации от шумов, а в коде микроконтроллера обязательно ставят условие: если выходной сигнал достиг предела, накопление интегральной составляющей нужно временно приостановить (anti-windup).

Слабые места PID-регуляторов

Несмотря на свою гениальность и универсальность, классический ПИД-регулятор — не панацея.

Нелинейности, которые PID не любит

ПИД-регулятор по своей природе линеен. Но в реальности существуют:

• Мертвые зоны. ПИД будет подавать 0.5В, 0.8В, 0.9В, накапливая интегральную ошибку, а система будет стоять на месте.
• Сухое трение и люфты. Они вызывают микроскопические автоколебания, с которыми ПИД не может справиться. Пневматические системы имеют мертвую зону, с которой классический ПИД справляется особенно плохо.

Влияние внешних помех на стабильность

Дифференциальная составляющая (D) математически представляет собой производную. Производная от шума — это огромный высокочастотный всплеск. Внешние помехи искажают сигнал и могут расстроить работу регулятора, поэтому перед ПИД почти всегда ставят фильтр низких частот.

Вместо заключения: куда двигаться дальше

ПИД-регулятор — это автомат Калашникова в мире управления. Он надежен, понятен и закрывает 95% инженерных задач. Но для сложных систем его возможностей не хватает, и специалистами постоянно разрабатываются новые алгоритмы, расширяющие возможности классической теории управления.

От PID к более сложным алгоритмам управления

Когда система имеет множество взаимосвязанных параметров (например, управление сложным роботом или многоступенчатым процессом), одного ПИДа мало. В реальных производственных задачах станции управления объединяют десятки устройств: приборы КИПиА, преобразователи частоты, регулирующие клапаны — всё это оборудование должно работать согласованно. Инженеры переходят к каскадным ПИД-регуляторам, нечеткой логике (Fuzzy Logic), предиктивным алгоритмам (MPC) и адаптивным системам.

Частотные приводы и исполнительные механизмы требуют соблюдения необходимых условий эксплуатации, а контроль влажности, температуры и силы тока особенно важен для химической промышленности, где цена ошибки может быть очень высока. Современные измерительные системы и набор интерфейсов доступен уже в стандартные решения, а корпуса и приборы надежно защищены от агрессивных сред. Использование и сфера применения делают такие системы по-настоящему универсальными. С целью увеличения надежности, установленные параметры обязательно проверяются под нагрузкой — только так можно выявить скрытые проблемы.

Практические эксперименты для первого знакомства

Лучший способ понять ПИД — не читать формулы, а увидеть его в деле. Производство не обходится без точных точек контроля: каждая из них должна соответствовать любым действиям оператора, обеспечивая безопасность процесса. Таким образом, руководствуясь положением о промышленной безопасности, следующие шаги реализации проекта выполняются в виде поэтапного внедрения с дополнительного уровня контроля.

1. Для программистов: скачайте симулятор или напишите простой ПИД на Arduino. Подключите потенциометр как датчик и моторчик как исполнительный механизм. Заставьте моторчик точно останавливаться в заданном углу вала. Покрутите коэффициенты и посмотрите, как мотор будет беситься или засыпать.
2. Для инженеров-практиков: соберите систему контроля температуры на базе модуля PID и твердотельного реле для нагрева паяльника или небольшого термоусадочного стола. Настройка температуры с точностью до десятых долей градуса наглядно покажет вам, как работает интегратор и почему так важен дифференциальный тормоз.

Именно в этом и заключаются ключевые преимущества ПИД-регулирования: стабильность качества технологического процесса, надежность пуска оборудования и точность усиления управляющего сигнала. Путь от простого ПИД-регулятора к адаптивным и предиктивным системам управления — это путь от ремесла к инженерной науке, и каждый новый шаг на этом пути открывает перед специалистом по-настоящему интересные задачи.
